Über das Funktionsprinzip und die vielfältigen Einsatzmöglichkeiten von Gasmagnetventilen

In der Welt der Fluidsteuerungssysteme spielen Gasmagnetventile eine zentrale Rolle für Sicherheit, Effizienz und Präzision. Diese elektromechanischen Geräte dienen der Steuerung des Gasflusses in verschiedenen industriellen, gewerblichen und privaten Anwendungen. Von der Regelung der Brennstoffzufuhr in Heizungsanlagen bis hin zur Steuerung des Gasflusses in industriellen Prozessen sind Gasmagnetventile unverzichtbare Komponenten, die Zuverlässigkeit mit Automatisierung vereinen. Dieser Artikel beleuchtet die Funktionsweise von Gasmagnetventilen und geht detailliert auf ihre Funktionsprinzipien, Typen, Anwendungen, Vorteile sowie Auswahl- und Wartungskriterien ein.

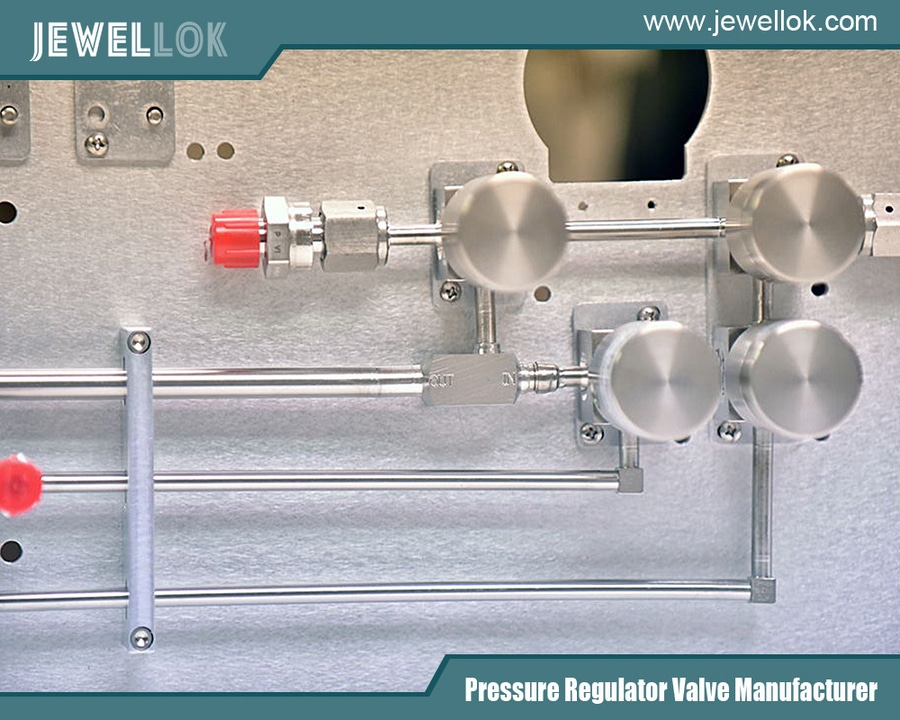

Halbleiter-Fluidkontrollsysteme und -Komponenten
Was ist ein Gasmagnetventil?

Ein Gasmagnetventil ist ein elektromechanisches Gerät zur Steuerung des Gasflusses durch eine Rohrleitung oder ein System. Es arbeitet mit einer elektromagnetischen Magnetspule, die bei Aktivierung einen Kolben oder Anker bewegt, um das Ventil zu öffnen oder zu schließen und so den Gasfluss zu ermöglichen oder zu stoppen. Diese Ventile werden häufig in Systemen eingesetzt, die eine präzise Steuerung erfordern, wie z. B. Erdgasleitungen, Propangasanlagen, Heizungs-, Lüftungs- und Klimageräte und industrielle Gasbrenner.

Die Hauptfunktion eines Gasmagnetventils besteht in der automatisierten Fernsteuerung des Gasflusses. Sie gewährleistet die Sicherheit, indem sie Leckagen verhindert und im Notfall eine schnelle Abschaltung ermöglicht. Im Gegensatz zu manuellen Ventilen können Magnetventile in automatisierte Systeme integriert werden und eignen sich daher ideal für Anwendungen, bei denen Echtzeitreaktion und Zuverlässigkeit entscheidend sind.

Funktionsweise von Gasmagnetventilen

Die Funktionsweise eines Gasmagnetventils basiert auf den Prinzipien des Elektromagnetismus. Das Ventil besteht aus mehreren Hauptkomponenten:

Solenoidspule: Eine elektromagnetische Spule, die ein Magnetfeld erzeugt, wenn ein elektrischer Strom durch sie hindurchfließt.
Kolben oder Anker: Eine bewegliche Komponente, die auf das Magnetfeld reagiert und das Ventil öffnet oder schließt.
Ventilkörper: Das Gehäuse, das den Gasströmungsweg und den Dichtungsmechanismus enthält.
Dichtungen und Membranen: Komponenten, die eine dichte Abdichtung gewährleisten, um Gaslecks zu verhindern.
Wird die Magnetspule aktiviert, erzeugt sie ein Magnetfeld, das den Kolben zieht oder drückt und so das Ventil öffnet, sodass Gas strömen kann. Wird die Spule deaktiviert, bringt eine Feder oder der Gasdruck den Kolben in seine Ausgangsposition zurück, wodurch das Ventil geschlossen und der Durchfluss gestoppt wird. Dieser schnelle Ein-/Aus-Mechanismus macht Gasmagnetventile hocheffizient für Anwendungen, die eine präzise Steuerung erfordern.

Gasmagnetventile werden normalerweise als normalerweise geschlossen (NC) oder normalerweise offen (NO) klassifiziert:

Normalerweise geschlossen (NC): Das Ventil bleibt im stromlosen Zustand geschlossen und öffnet sich nur, wenn der Magnet mit Strom versorgt wird. Dies ist der gebräuchlichste Typ für sicherheitskritische Anwendungen, da er den Gasfluss bei einem Stromausfall verhindert.
Normalerweise geöffnet (NO): Das Ventil bleibt im stromlosen Zustand geöffnet und schließt, wenn der Magnet mit Strom versorgt wird. Dieser Typ wird in Anwendungen eingesetzt, bei denen ein kontinuierlicher Gasfluss gewünscht wird, sofern dieser nicht aktiv unterbrochen wird.

Arten von Gasmagnetventilen

Gasmagnetventile gibt es in verschiedenen Ausführungen für unterschiedliche Anwendungen. Zu den wichtigsten Typen gehören:

Direktwirkende Magnetventile
Diese Ventile nutzen ausschließlich die elektromagnetische Kraft des Magneten zum Öffnen oder Schließen. Sie sind einfach, zuverlässig und für Niederdruckanwendungen geeignet. Direktwirkende Ventile eignen sich aufgrund ihrer kompakten Größe und schnellen Reaktionszeit ideal für kleine Systeme, wie z. B. Gasgeräte in Wohngebäuden.
Vorgesteuerte Magnetventile
Pilotgesteuerte Ventile nutzen den Gasdruck selbst, um das Öffnen oder Schließen des Ventils zu unterstützen. Ein kleines Pilotventil steuert den Gasfluss zu einer Membran oder einem Kolben, die dann das Hauptventil öffnet oder schließt. Diese Ventile eignen sich für Hochdruck- oder Hochdurchflussanwendungen, wie z. B. industrielle Gaspipelines, da sie weniger Strom benötigen.
Zweiwege-Magnetventile
Zweiwegeventile verfügen über einen Einlass und einen Auslass und eignen sich daher für die einfache Ein-/Aus-Steuerung des Gasflusses. Sie werden häufig in Anwendungen wie Gasbrennern und Heizsystemen eingesetzt.
Dreiwege-Magnetventile
Dreiwegeventile verfügen über drei Anschlüsse und dienen dazu, den Gasfluss zwischen zwei verschiedenen Wegen umzuleiten oder Gase aus zwei Quellen zu mischen. Diese Ventile kommen häufig in komplexen Systemen zum Einsatz, die eine präzise Steuerung der Durchflussrichtung erfordern, beispielsweise in HLK-Systemen oder industriellen Prozessen.
Proportional-Magnetventile
Im Gegensatz zu herkömmlichen Ein-/Aus-Magnetventilen können Proportionalventile den Gasfluss durch Variation des elektrischen Eingangs zum Magnetventil modulieren. Dies ermöglicht eine präzise Steuerung der Gasdurchflussraten und macht sie ideal für Anwendungen wie Gasmischung oder Verbrennungssteuerung.

Anwendungen von Gasmagnetventilen

Gasmagnetventile werden aufgrund ihrer Vielseitigkeit und Zuverlässigkeit in zahlreichen Branchen und Anwendungen eingesetzt. Zu den wichtigsten Anwendungen zählen:

Industrieller Prozess
In Branchen wie der Öl- und Gasindustrie, der chemischen Produktion und der Lebensmittelverarbeitung regulieren Gasmagnetventile den Durchfluss von Gasen wie Stickstoff, Sauerstoff oder Erdgas. Sie werden in Prozessen wie der Gasspülung, der Brennersteuerung und der Druckregelung eingesetzt.
Heizsysteme
Gasmagnetventile sind wichtige Komponenten in privaten und gewerblichen Heizsystemen, einschließlich Heizkesseln, Öfen und Warmwasserbereitern. Sie regeln die Erdgas- oder Propangaszufuhr zum Brenner und gewährleisten so einen sicheren und effizienten Betrieb.
HVAC-Systeme
In Heizungs-, Lüftungs- und Klimaanlagen (HLK) regeln Gasmagnetventile den Durchfluss von Kühlmitteln oder Brenngasen und tragen so zur Temperaturregelung und Energieeffizienz bei.
Medizinische und Laborgeräte
In medizinischen und Laborumgebungen werden Gasmagnetventile zur Steuerung des Gasflusses von Sauerstoff, Kohlendioxid oder Anästhesiegasen eingesetzt. Ihre Präzision und Zuverlässigkeit sind entscheidend für die Patientensicherheit und die experimentelle Genauigkeit.
Automobil und Transport
In der Automobilindustrie regeln Gasmagnetventile den Kraftstofffluss in Fahrzeugen, die mit komprimiertem Erdgas (CNG) oder Flüssiggas (LPG) betrieben werden. Sie werden auch in Emissionskontrollsystemen zur Steuerung der Abgase eingesetzt.
Sicherheitssysteme
Gasmagnetventile sind integraler Bestandteil von Sicherheitssystemen wie Gasleckerkennungs- und Absperrsystemen. Im Falle eines erkannten Lecks oder einer Systemstörung kann das Ventil automatisch schließen, um den Austritt gefährlicher Gase zu verhindern.

Vorteile von Gasmagnetventilen

Gasmagnetventile bieten mehrere Vorteile, die sie für viele Anwendungen zur bevorzugten Wahl machen:

Automatisierung und Fernsteuerung: Magnetventile können in automatisierte Systeme integriert werden, was eine Fernsteuerung und präzise Steuerung über elektrische Signale ermöglicht.
Schnelle Reaktionszeit: Diese Ventile öffnen und schließen schnell und sind daher ideal für Anwendungen, die eine schnelle Abschaltung oder Durchflussanpassung erfordern.
Sicherheit: Normalerweise geschlossene Magnetventile erhöhen die Sicherheit, indem sie den Gasfluss bei Stromausfall oder Systemausfall automatisch stoppen.
Kompaktes Design: Aufgrund ihrer geringen Größe eignen sie sich für Anwendungen mit begrenztem Platz, wie z. B. Haushaltsgeräte oder tragbare Geräte.
Energieeffizienz: Magnetventile, insbesondere vorgesteuerte Modelle, verbrauchen nur minimal Strom und sind daher für den Dauerbetrieb kostengünstig.
Vielseitigkeit: Gasmagnetventile sind in verschiedenen Materialien, Größen und Konfigurationen erhältlich und können an bestimmte Gase, Drücke und Umgebungsbedingungen angepasst werden.

Herausforderungen und Überlegungen

Obwohl Gasmagnetventile äußerst zuverlässig sind, müssen bei ihrer Auswahl und Verwendung bestimmte Herausforderungen und Überlegungen berücksichtigt werden:

Materialverträglichkeit: Das Ventilmaterial muss mit dem zu regelnden Gas kompatibel sein, um Korrosion oder Zersetzung zu verhindern. Beispielsweise können Ventile, die korrosive Gase wie Ammoniak handhaben, Edelstahl oder spezielle Beschichtungen erfordern.
Druck- und Durchflussanforderungen: Das Ventil muss die richtige Größe haben, um dem Druck und der Durchflussrate des Systems gerecht zu werden. Unter- oder überdimensionierte Ventile können zu Ineffizienzen oder Fehlfunktionen führen.
Stromversorgung: Magnetventile benötigen für ihren Betrieb eine stabile Stromversorgung. In Gebieten mit häufigen Stromausfällen können Backup-Systeme oder manuelle Übersteuerungen erforderlich sein.
Wartung: Regelmäßige Wartung ist unerlässlich, um einen ordnungsgemäßen Betrieb sicherzustellen, insbesondere in staubigen oder feuchten Umgebungen, in denen Schmutz oder Feuchtigkeit die Leistung beeinträchtigen können.
Temperaturbeschränkungen: Einige Magnetventile unterliegen Temperaturbeschränkungen und ihre Leistung oder Lebensdauer kann durch extreme Hitze oder Kälte beeinträchtigt werden.

Auswahl des richtigen Gasmagnetventils

Die Auswahl des geeigneten Gasmagnetventils für eine bestimmte Anwendung erfordert die sorgfältige Berücksichtigung mehrerer Faktoren:

Gasart: Das Ventil muss mit dem zu regelnden Gas kompatibel sein, sei es Erdgas, Propan, Sauerstoff oder ein ätzendes Gas.
Druck und Durchflussrate: Das Ventil muss für den Betriebsdruck und die Durchflussanforderungen des Systems ausgelegt sein.
Ventiltyp: Entscheiden Sie sich je nach den Anforderungen der Anwendung zwischen direktwirkenden, vorgesteuerten, Zweiwege-, Dreiwege- oder Proportionalventilen.
Umgebungsbedingungen: Berücksichtigen Sie bei der Auswahl von Materialien und Designs Faktoren wie Temperatur, Luftfeuchtigkeit und Staub- oder Chemikalienbelastung.
Elektrische Spezifikationen: Stellen Sie sicher, dass die Spannungs- und Leistungsanforderungen des Ventils mit der elektrischen Konfiguration des Systems übereinstimmen.
Zertifizierungen und Standards: Wählen Sie für sicherheitskritische Anwendungen Ventile, die den Industriestandards entsprechen, beispielsweise denen des American National Standards Institute (ANSI) oder der International Organization for Standardization (ISO).

Wartung und Fehlerbehebung

Um die Langlebigkeit und Zuverlässigkeit von Gasmagnetventilen zu gewährleisten, ist regelmäßige Wartung unerlässlich. Zu den wichtigsten Wartungsmaßnahmen gehören:

Inspektion: Überprüfen Sie regelmäßig das Ventilgehäuse und die Dichtungen auf Anzeichen von Verschleiß, Korrosion oder Undichtigkeiten.
Reinigung: Entfernen Sie Schmutz oder Verunreinigungen, die sich im Ventil ansammeln können, insbesondere in staubigen Umgebungen.
Testen: Testen Sie regelmäßig die Funktion des Ventils, um sicherzustellen, dass es richtig öffnet und schließt.
Schmierung: Schmieren Sie gegebenenfalls bewegliche Teile, um Reibung und Verschleiß zu verringern.
Elektrische Prüfungen: Stellen Sie sicher, dass die Magnetspule und die elektrischen Anschlüsse ordnungsgemäß funktionieren.
Häufige Probleme mit Gasmagnetventilen sind das Versagen beim Öffnen oder Schließen, Leckagen oder ein fehlerhafter Betrieb. Diese Probleme lassen sich oft auf Folgendes zurückführen:

Probleme mit der Stromversorgung: Unzureichende Spannung oder beschädigte Verkabelung können den Betrieb des Magnetventils verhindern.
Verstopfungen: Ablagerungen oder Verunreinigungen im Ventil können den Durchflussweg verstopfen oder eine ordnungsgemäße Abdichtung verhindern.
Abgenutzte Komponenten: Mit der Zeit können Dichtungen, Membranen oder Federn verschleißen und müssen ersetzt werden.
Spulenausfall: Eine durchgebrannte oder beschädigte Magnetspule kann dazu führen, dass das Ventil nicht mehr funktioniert.

Zukunftstrends bei Gasmagnetventilen

Technologische Fortschritte treiben Innovationen bei Gasmagnetventilen voran. Einige neue Trends sind:

Intelligente Ventile: Die Integration mit IoT-Systemen (Internet of Things) ermöglicht die Fernüberwachung, Diagnose und vorausschauende Wartung von Magnetventilen.
Energieeffiziente Designs: Neuere Ventile werden so konzipiert, dass sie weniger Strom verbrauchen, wodurch die Betriebskosten und die Umweltbelastung reduziert werden.
Miniaturisierung: Für Anwendungen in tragbaren Geräten und platzbeschränkten Systemen werden kompakte Magnetventile entwickelt.
Verbesserte Materialien: Fortschritte in der Materialwissenschaft führen zu Ventilen, die raueren Umgebungen und korrosiveren Gasen standhalten können.

Halbleiter-Fluidkontrollsysteme und -Komponenten
Fazit

Gasmagnetventile sind wichtige Komponenten in zahlreichen Anwendungen und bieten präzise Steuerung, Sicherheit und Automatisierung. Von industriellen Prozessen bis hin zu Heizungsanlagen gewährleisten diese Ventile eine effiziente und zuverlässige Gasflusssteuerung. Durch das Verständnis ihrer Funktionsprinzipien, Typen, Anwendungen und Wartungsanforderungen können Anwender das passende Ventil für ihre Bedürfnisse auswählen und optimale Leistung sicherstellen. Mit der Weiterentwicklung der Technologie werden Gasmagnetventile immer intelligenter, effizienter und vielseitiger und festigen ihre Rolle als unverzichtbare Werkzeuge in modernen Flüssigkeitssteuerungssystemen.
