So wählen Sie das richtige Edelstahl-Nadelventil

Nadelventile aus Edelstahl sind Präzisionsinstrumente, die für die Durchflussregelung von Flüssigkeiten und Gasen in zahlreichen industriellen Anwendungen unverzichtbar sind. Bekannt für ihren feingewindeartigen, nadelartigen Schaft, der eine präzise Drosselung ermöglicht, werden diese Ventile besonders in Systemen geschätzt, die eine präzise Durchflussregelung erfordern, wie beispielsweise in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Pharmaindustrie, der Halbleiterindustrie und der Instrumentierung. Die Verwendung von Edelstahl erhöht ihre Haltbarkeit, Korrosionsbeständigkeit und Eignung für raue Umgebungen und macht sie daher gegenüber Alternativen aus Messing oder Kunststoff zu einer bevorzugten Wahl.

Die Auswahl des richtigen Edelstahl-Nadelventils ist entscheidend für die Effizienz, Sicherheit und Langlebigkeit Ihres Systems. Eine falsche Wahl kann zu Leckagen, Druckverlusten, Verunreinigungen oder sogar Systemausfällen führen und somit kostspielige Ausfallzeiten oder Sicherheitsrisiken nach sich ziehen. Faktoren wie Werkstoffgüte, Nenndruck, Durchflussanforderungen und Umgebungsbedingungen spielen bei der Entscheidungsfindung eine wichtige Rolle. Dieser umfassende Leitfaden (2000 Wörter) führt Sie durch die wichtigsten Aspekte, Typen, Anwendungsbereiche und den schrittweisen Auswahlprozess für das ideale Edelstahl-Nadelventil. Ob Sie als Ingenieur ein neues System entwickeln, als Einkäufer Komponenten beschaffen oder als Instandhaltungsfachmann Anlagen modernisieren – dieser Artikel liefert Ihnen die notwendigen Informationen für eine fundierte Entscheidung.

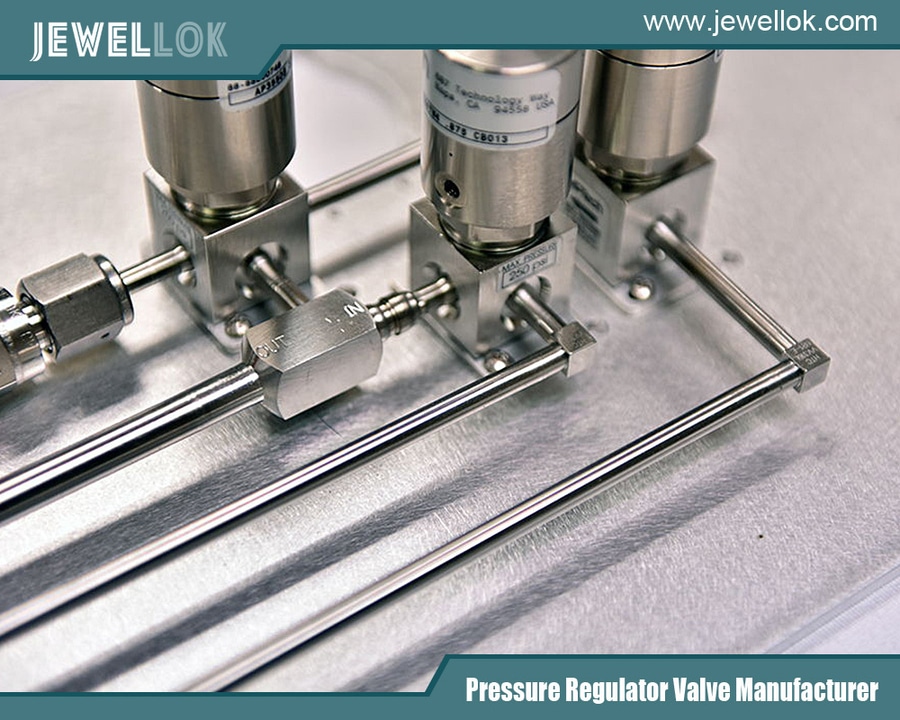

Hersteller von Spezialgasreglern
Nadelventile aus Edelstahl verstehen

Ein Nadelventil ist ein Durchflussregelventil, das mit einer langen, konischen Nadel den Durchfluss durch eine kleine Öffnung reguliert. Das feine Gewinde der Nadel ermöglicht ein allmähliches Öffnen und Schließen und ermöglicht so eine präzise Steuerung der Durchflussraten, insbesondere bei geringem Durchfluss oder hohem Druck. Nadelventile aus Edelstahl bestehen aus Edelstahl (typischerweise Güten wie 316L oder 304) für Gehäuse, Schaft und andere benetzte Teile und bieten so eine hervorragende Beständigkeit gegen Korrosion, hohe Temperaturen und chemische Einflüsse.

Warum Edelstahl?

Aufgrund seiner Eigenschaften eignet sich Edelstahl ideal für Nadelventile:

Korrosionsbeständigkeit: Güten wie 316L enthalten Molybdän, was die Beständigkeit gegen Lochfraß und Spaltkorrosion durch Chloride oder Säuren erhöht.
Haltbarkeit: Hält je nach Ausführung Drücken bis zu 10,000 psi und Temperaturen von -196 °C bis 450 °C stand.
Hygienisch: Porenfreie Oberflächen verringern das Kontaminationsrisiko, was bei der Verarbeitung von Arzneimitteln und Lebensmitteln von entscheidender Bedeutung ist.
Festigkeit: Hohe Zugfestigkeit gewährleistet Zuverlässigkeit bei anspruchsvollen Anwendungen.
Im Vergleich zu Messing (das in aggressiven Umgebungen korrodieren kann) oder Kunststoff (beschränkt auf niedrige Drücke) bietet Edelstahl Langlebigkeit und Vielseitigkeit, allerdings zu höheren Kosten.

Funktionsweise von Nadelventilen

Der feingewindete Ventilschaft bewegt die Nadel in den Ventilsitz hinein oder aus diesem heraus und passt so die Öffnungsgröße an. Dies ermöglicht eine lineare Durchflussregelung, wodurch Nadelventile sich hervorragend zum Drosseln, Dosieren oder zur Probenahme eignen. Sie werden normalerweise nicht zum Absperren verwendet, da die Nadel bei zu starkem Anziehen den Ventilsitz mit der Zeit beschädigen kann.

Arten von Edelstahl-Nadelventilen

Nadelventile aus Edelstahl sind in verschiedenen Ausführungen erhältlich, die jeweils für bestimmte Anwendungen geeignet sind. Das Verständnis dieser Typen hilft bei der Auswahl des richtigen Ventils.

Gerade Nadelventile
Beschreibung: Schaft und Körper sind in einer geraden Linie ausgerichtet und ermöglichen eine einfache Durchflussregelung.
Merkmale: Kompakte Bauweise, einfache Installation, geeignet für niedrige bis mittlere Durchflussraten.
Anwendungen: Instrumentierungsleitungen, Gasprobenahme und Laboraufbauten.
Beispiel: SS-1RS4 von Swagelok, ausgelegt für 5,000 psi.
Ecknadelventile
Beschreibung: Einlass und Auslass stehen in einem 90-Grad-Winkel, wodurch Änderungen der Strömungsrichtung möglich sind.
Merkmale: Reduziert die Komplexität der Rohrleitungen, ideal für enge Räume.
Anwendungen: Hydrauliksysteme, chemische Verarbeitung und Schalttafelinstrumente.
Beispiel: V-Serie von Parker mit Edelstahl 316 für korrosive Medien.
Mehrwege-Nadelventile
Beschreibung: Verfügt über mehrere Anschlüsse zum Umleiten oder Mischen von Strömen.
Funktionen: Vielseitig, mit Optionen für 2-Wege-, 3-Wege- oder mehr Konfigurationen.
Anwendungen: Analyseinstrumente, Probenahmesysteme und Prozesssteuerung.
Beispiel: Die 3700-Serie von HOKE, konzipiert für hochreine Anwendungen.
Nadelventile aus Stangenmaterial
Beschreibung: Für erhöhte Festigkeit aus einem einzigen Edelstahlstab gefertigt.
Eigenschaften: Dichtheit, hochdruckfest.
Anwendungen: Öl und Gas, Petrochemie und Hochdruckhydraulik.
Beispiel: Noshoks 2070-Serie, ausgelegt für 10,000 psi.
Balggedichtete Nadelventile
Beschreibung: Integrieren Sie eine Balgdichtung, um den Schaft von der Prozessflüssigkeit zu isolieren.
Merkmale: Emissionsfrei, geeignet für gefährliche oder giftige Gase.
Anwendungen: Halbleiter, Pharmazeutika und Vakuumsysteme.
Beispiel: Tescoms balggedichtete Modelle für UHP-Gase.
Geschmiedete Nadelventile
Beschreibung: Aus rostfreiem Stahl geschmiedet für überragende Festigkeit und Druckbeständigkeit.
Merkmale: Integrierte Motorhaube, hohe Integrität unter extremen Bedingungen.
Anwendungen: Offshore-Ölplattformen, Chemieanlagen und Stromerzeugung.
Beispiel: 30VM-Serie von Autoclave Engineers, ausgelegt für 30,000 psi.
Jeder Typ erfüllt einzigartige Betriebsanforderungen, vom Präzisionsfluss in Laboren bis zur Hochdruckregelung in industriellen Umgebungen.

Anwendungen von Nadelventilen aus Edelstahl

Nadelventile aus Edelstahl werden aufgrund ihrer Präzision und Robustheit branchenübergreifend eingesetzt:

Öl un Gas
Wird zur Probenahme, Druckprüfung und Durchflussregelung in Bohrlochköpfen, Pipelines und Raffinerien verwendet. Ihre Korrosionsbeständigkeit hält sauren Gasen und Offshore-Bedingungen stand.
Chemikalienverarbeitung
Regulieren Sie korrosive Flüssigkeiten wie Säuren oder Lösungsmittel in Reaktoren und Transferleitungen, wo Edelstahl 316L eine Zersetzung verhindert.
Medizin
Sorgen Sie für einen präzisen Durchfluss in sterilen Systemen zur Gas- oder Flüssigkeitszufuhr, wobei elektropolierte Oberflächen das Kontaminationsrisiko verringern.
Halbleiter
Kontrollieren Sie UHP-Gase wie Silan oder Stickstoff in Herstellungsprozessen, bei denen eine minimale Partikelbildung entscheidend ist.
Instrumentierung und Labore
Wird in Analysegeräten wie Chromatographen zur genauen Gasmessung verwendet und profitiert von der Feinsteuerung des Ventils.
Luft- und Raumfahrt und Verteidigung
Verwalten Sie Hydraulikflüssigkeiten oder Gase in Flugzeugsystemen, bei denen Hochdruckfähigkeit und Zuverlässigkeit von entscheidender Bedeutung sind.
Wasseraufbereitung
Regulieren Sie Chemikalien in Dosiersystemen mit Edelstahl, der chlorhaltigem Wasser widersteht.
Diese Anwendungen unterstreichen die Vielseitigkeit des Ventils in anspruchsvollen Umgebungen.

Hauptmerkmale von Nadelventilen aus Edelstahl

Berücksichtigen Sie bei der Bewertung von Nadelventilen aus Edelstahl diese Merkmale für eine optimale Leistung:

Materialqualität
316L für korrosive Umgebungen; 304 für den allgemeinen Gebrauch; exotische Legierungen wie Hastelloy für extreme Chemikalien.
Druckstufe
Von 100 psi für Niederdrucksysteme bis 10,000 psi oder mehr für Hochdruckanwendungen.
Präzision der Flusskontrolle
Feingewinde ermöglicht Anpassungen in Schritten von 0.001 Zoll, ideal zum Drosseln.
Versiegelungsoptionen
Metall auf Metall für hohe Temperaturen; weiche Sitze (z. B. PTFE) für leckagefreie Leistung.
Verbindungen beenden
Mit Gewinde (NPT), Kompression (z. B. Swagelok) oder Flansch für einfache Integration.
Vorbau-Design
Nicht rotierende Spindeln verringern den Verschleiß, steigende Spindeln zeigen die Position an.
Haubentyp
Union-Motorhaube für einfache Wartung; integrierte Motorhaube für Kompaktheit.
Sicherheitsvorrichtungen
Verriegelungsgriffe zum Schutz vor Manipulation; Faltenbalgdichtungen für gefährliche Medien.
Diese Funktionen stellen sicher, dass das Ventil bestimmte Betriebs- und Sicherheitsanforderungen erfüllt.

So wählen Sie das richtige Nadelventil aus Edelstahl

Die Auswahl des richtigen Edelstahl-Nadelventils erfordert einen systematischen Ansatz, um die Spezifikationen des Ventils an die Anforderungen Ihres Systems anzupassen. Gehen Sie folgendermaßen vor:

Schritt 1: Anwendungsanforderungen definieren

Flüssigkeitstyp: Geben Sie an, ob es sich bei der Flüssigkeit um ein Gas, eine Flüssigkeit, eine ätzende Flüssigkeit oder eine UHP-Flüssigkeit handelt. Wählen Sie für ätzende Flüssigkeiten Edelstahl 316L; für UHP elektropolierte Versionen.
Durchflussrate: Berechnen Sie den erforderlichen Cv (Durchflusskoeffizienten) für den Durchflussbedarf Ihres Systems.
Druck und Temperatur: Bestimmen Sie den maximalen Betriebsdruck (z. B. 5,000 psi) und die maximale Betriebstemperatur (z. B. 300 °C).
Umgebung: Berücksichtigen Sie Faktoren wie Feuchtigkeit, Chemikalien oder Reinraumbedingungen.
Tipp: Konsultieren Sie die Flüssigkeitskompatibilitätstabellen von Herstellern wie Parker oder Swagelok.

Schritt 2: Ventiltyp auswählen

Gerade für einfache Linien; abgewinkelt für platzsparende Ausführung; Mehrfachanschluss für die Probenentnahme.
Tipp: Verwenden Sie bei hohem Druck Stangenmaterial, bei giftigen Gasen Faltenbalgdichtungen.
3: Materialien auswählen

Körper und Schaft: 316L für Korrosionsbeständigkeit; 304 für den allgemeinen Gebrauch.
Dichtungen: PTFE für Chemikalien; Viton für Öle; Metall für hohe Temperaturen.
Tipp: Überprüfen Sie die NACE-Konformität für Sauergasanwendungen.
4: Größe und Anschlüsse bestimmen

Ventilgröße: Passt zum Rohrdurchmesser (z. B. 1/4 Zoll für Instrumente).
Anschlüsse: NPT für Gewinde; Kompression für leckdichte Abdichtungen.
Tipp: Klemmverschraubungen wie Swagelok reduzieren Leckagen in Systemen mit starken Vibrationen.
5: Leistungsspezifikationen bewerten

Druckbewertung: Stellen Sie sicher, dass sie den maximalen Betriebsdruck des Systems überschreitet.
Durchflusspräzision: Achten Sie auf einen niedrigen Cv-Wert (z. B. 0.0004–0.5) für eine feine Steuerung.
Leckrate: Streben Sie eine Heliumleckrate von 10^-9 cc/s für UHP an.
Tipp: Prüfen Sie den Droop (Druckabfall unter Durchfluss) auf Stabilität.
6: Berücksichtigen Sie Sicherheit und Compliance

Zertifizierungen: ASME, ISO, PED oder NACE.
Merkmale: Verriegelungsgriffe, manipulationssicheres Design.
Tipp: Wählen Sie für explosionsgefährdete Bereiche ATEX-zertifizierte Ventile.
7: Berücksichtigen Sie Kosten und Wartung

TCO: Wägen Sie die Anschaffungskosten mit der Lebensdauer und dem Wartungsaufwand ab.
Wartung: Wählen Sie Ventile mit austauschbaren Sitzen für einfache Reparaturen.
Tipp: Edelstahl senkt die Kosten in korrosiven Umgebungen langfristig.
8: Wenden Sie sich an Hersteller oder Lieferanten

Fordern Sie Muster oder technische Datenblätter an.
Tipp: Arbeiten Sie mit Lieferanten wie Grainger oder MSC Industrial zusammen, um individuelle Beratung zu erhalten.
Wartung und bewährte Verfahren für Nadelventile aus Edelstahl

Die richtige Wartung sichert Langlebigkeit und Leistung:

Regelmäßige Inspektion: Auf Lecks, Schaftverschleiß oder Korrosion prüfen.
Reinigung: Mit kompatiblen Lösungsmitteln spülen; für UHP Ultraschallreinigung verwenden.
Schmierung: Tragen Sie bei Bedarf lebensmittelechtes Schmiermittel auf die Stiele auf.
Kalibrierung: Testen Sie die Durchflussregelung regelmäßig.
Lagerung: Zur Vermeidung von Verunreinigungen an trockenen, sauberen Orten lagern.
Bewährte Vorgehensweisen: Vermeiden Sie zu festes Anziehen. Verwenden Sie kompatible Medien. Befolgen Sie die Richtlinien des Herstellers.

Führende Hersteller von Nadelventilen aus Edelstahl

Mehrere Unternehmen sind auf die Herstellung hochwertiger Nadelventile aus Edelstahl spezialisiert:

Swagelok
Überblick: Ein weltweit führendes Unternehmen mit Sitz in Ohio, USA, bekannt für Fluidsystemlösungen.
Hauptprodukte: SS-1RS-Serie, ausgelegt für 5,000 psi, mit präziser Dosierung.
Stärken: Klemmverschraubungen, UHP-Optionen, umfassender Support.
Parker Hannifin
Überblick: Ein US-amerikanisches Unternehmen, das auf Bewegungs- und Steuerungstechnologien spezialisiert ist.
Hauptprodukte: V-Serie, mit Edelstahl 316 für korrosive Medien.
Stärken: Hochdruckdesigns, individuelle Anpassung, weltweiter Vertrieb.
HOKE
Übersicht: Teil von Circor International mit Schwerpunkt auf Instrumentierungsventilen.
Hauptprodukte: Stangenventile der Serie 3700 für Drücke bis zu 6,000 psi.
Stärken: Geschmiedete Konstruktion, Multiport-Optionen.
Noshok
Überblick: Ein amerikanischer Hersteller von Ventilen und Messgeräten.
Hauptprodukte: Geschmiedete Nadelventile der Serie 2070, ausgelegt für 10,000 psi.
Stärken: Erschwinglich, langlebig, mit Messoptionen.
Tescom (Emerson)
Übersicht: Eine Abteilung von Emerson, spezialisiert auf Präzisionsregler und -ventile.
Hauptprodukte: Balggedichtete Nadelventile für UHP und gefährliche Gase.
Stärken: Hochreine Designs, technisches Know-how.
Autoklaveningenieure (Parker)
Übersicht: Spezialisiert auf Hochdruckgeräte.
Hauptprodukte: 30VM-Serie, für Drücke bis zu 30,000 psi.
Stärken: Extreme Druckbeständigkeit, geschmiedeter Edelstahl.
Diese Hersteller bieten zuverlässige und innovative Lösungen für vielfältige Anwendungen.

Neue Trends bei Nadelventilen aus Edelstahl

Die Nadelventilindustrie entwickelt sich weiter:

Intelligente Ventile: IoT-fähige Ventile mit Sensoren zur Echtzeitüberwachung.
UHP-Fokus: Elektropoliertes 316L für Halbleiter- und Pharmaanwendungen.
Nachhaltige Materialien: Umweltfreundliche Legierungen und emissionsarme Designs.
Kompakte Designs: Kleinere Ventile für platzbeschränkte Systeme.
Individualisierung: 3D-Druck für maßgeschneiderte Ventile.
Diese Trends verbessern Präzision, Sicherheit und Nachhaltigkeit.

Praktische Überlegungen zur Verwendung von Edelstahl-Nadelventilen

So maximieren Sie die Leistung:

Installation: Achten Sie auf die richtige Ausrichtung (z. B. vertikal für den Gasfluss).
Bedienung: Vermeiden Sie ein zu festes Anziehen, um eine Beschädigung des Sitzes zu vermeiden.
Kompatibilität: Prüfen Sie, ob die Flüssigkeit mit Edelstahl reagiert.
Wartung: Planen Sie regelmäßige Inspektionen und Reinigungen ein.
Case Studies

Ölraffinerie (USA): Die SS-1RS-Ventile von Swagelok ermöglichten eine präzise Steuerung in einer Hochdruckleitung und reduzierten Lecks um 90 %.
Pharmazeutisches Labor (Deutschland): Die Faltenbalgventile von Tescom gewährleisteten die UHP-Gaszufuhr und erfüllten die FDA-Standards.
Halbleiterfabrik (Taiwan): Die Ventile der V-Serie von Parker minimierten die Verunreinigung in Silanleitungen und verbesserten so die Ausbeute.

Hersteller von Spezialgasreglern
Fazit

Nadelventile aus Edelstahl sind für eine präzise Durchflussregelung in Hochdruck- und korrosiven Umgebungen unerlässlich. Wenn Sie die Typen, Funktionen und Auswahlkriterien kennen, können Sie das richtige Ventil für Ihre Anwendung auswählen. Führende Hersteller wie Swagelok, Parker und Tescom bieten innovative Lösungen mit hoher Qualität und Support. Da Trends wie intelligente Ventile und Nachhaltigkeit die Zukunft prägen, werden diese Ventile auch weiterhin für Effizienz und Sicherheit sorgen. Investieren Sie noch heute in ein hochwertiges Nadelventil aus Edelstahl, um die Zuverlässigkeit Ihrer Systeme zu gewährleisten, Ausfallzeiten zu reduzieren und den Betriebserfolg zu steigern.
