RTO-Anlage für medizinische Abgase 30000 Nm³/h

{{{sourceTextContent.subTitle}}}

Energieeffiziente VOC-Vernichtung für medizinische Anwendungen

{{{sourceTextContent.description}}}

Projektübersicht - RTO-System für medizinische Abgase (30.000 Nm³/h)

Abnahmezeitpunkt: März 2023
Standort: Taizhou, Zhejiang
Lösung: Regenerative thermische Oxidationsanlage (RTO)
Quelle der Verschmutzung: Abgase aus medizinischen/pharmazeutischen Prozessen
Kapazität: 30.000 Nm³/h

Beschreibung des Projekts

Dieses System ist für die Behandlung von Prozessabgasen aus einer pharmazeutischen Produktionsstätte mit Schadstoffkonzentrationen von 1.000-5.000 mg/Nm³ und einer Durchflussrate von 30.000 Nm³/h ausgelegt. Die Abgase in diesem Industriezweig weisen typischerweise große Konzentrationsschwankungen und schnelle Änderungsraten auf. Das einzigartige RTO-System von Ruiding bietet eine effiziente und flexible Lösung, die auf diese Merkmale zugeschnitten ist.

Prozessablauf & Arbeitsprinzip

Das Abgas gelangt zunächst durch eine Flammensperre in die Wärmespeicherkammer, wo es auf ca. 760°C vorgewärmt wird. Anschließend gelangt es in die thermische Oxidationskammer, in der eine vollständige Oxidation und Zersetzung der organischen Verbindungen erreicht wird, wobei die Abgastemperaturen etwa 800°C erreichen.

Je nach Wärmebilanz strömt das entstandene Hochtemperatur-Rauchgas in eine weitere Wärmespeicherkammer, um Wärme mit keramischen Medien auszutauschen. Bei hoher Abgaskonzentration und überschüssiger Wärmeerzeugung wird ein Teil des Rauchgases in einen Gas-Flüssigkeits-Wärmetauscher (G-L-Tauscher) umgeleitet, um eine Überhitzung am Boden der Wärmespeicherkammern zu verhindern.

Nach dem Wärmeaustausch gelangt das kombinierte Rauchgas in den sekundären Sprühwäscher zur Säureentfernung und Entnebelung, bevor es sicher durch den Schornstein abgeleitet wird.

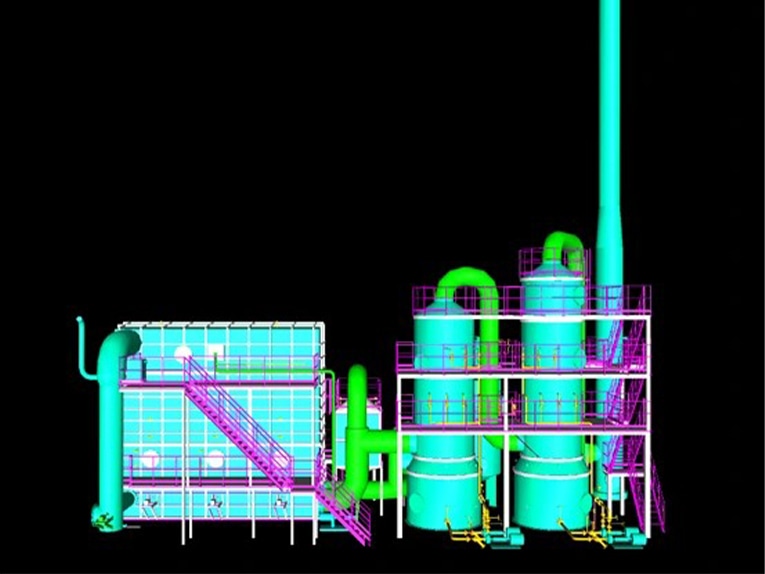

System-Konfiguration

Das komplette System besteht im Wesentlichen aus:

Regenerative thermische Drei-Kammer-Oxidationsanlage

Sprühwäscherturm

Gebläse

Schornstein

Zusatzausrüstung

Unter normalen Betriebsbedingungen verbraucht das System kein Erdgas, da es sich zur Aufrechterhaltung der richtigen Oxidationstemperatur ausschließlich auf die vom Abgas selbst erzeugte Wärme verlässt.

Zeitplan des Projekts

Installation der Ausrüstung abgeschlossen: 19. Februar 2023

Übergabe der Ausrüstung: 23. März 2023
