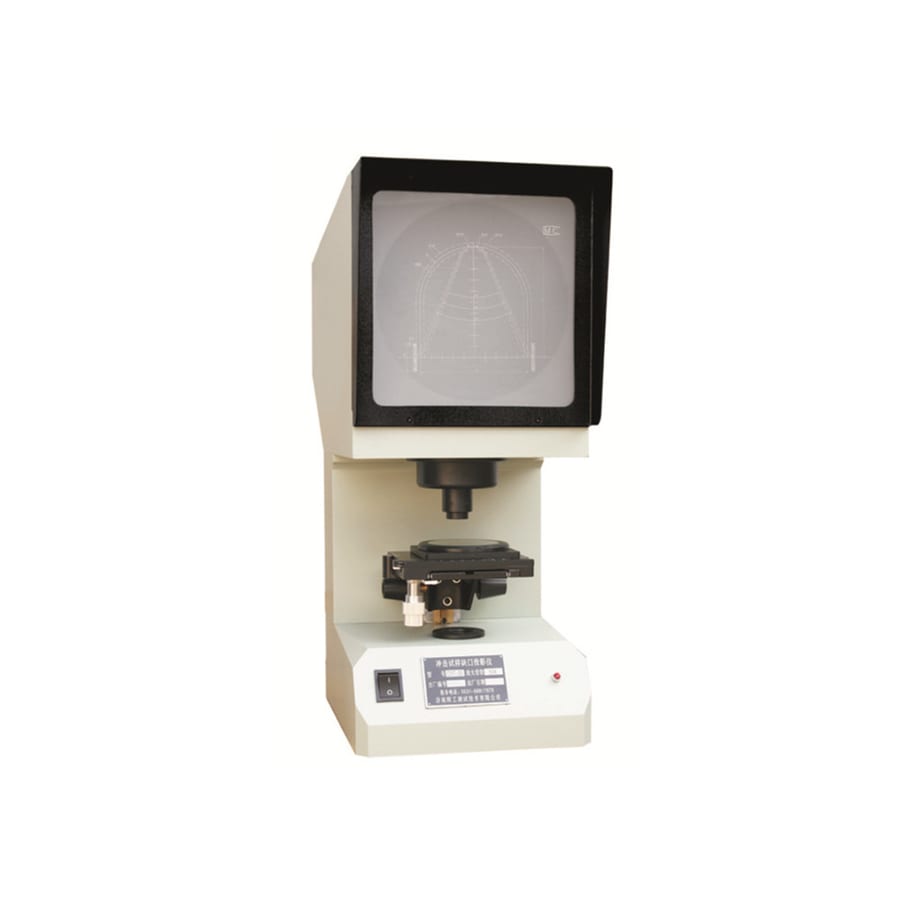

CST-50M Charpy-Schlagproben-Spaltprojektor

{{{sourceTextContent.subTitle}}}

Aufschlagsprobe Spaltprojektor

{{{sourceTextContent.description}}}

Verwendung und Eigenschaften
Der Schlagversuch stellt strenge Anforderungen an die Kerbe der Schlagprobe, und die kleine Veränderung der Kerbe führt zu einer großen Abweichung des Prüfergebnisses. Um sicherzustellen, dass der Spalt der geschlagenen Probe qualifiziert ist, ist die Prüfung der Qualität des Spalts eine wichtige Kontrollmethode. Derzeit ist die Prüfung mit optischer Projektionsvergrößerung die einzige praktische Methode, die die Qualität des Aufpralls der Probe garantieren kann.

Der Charpy-Projektor CST-50M ist eine spezielle Entwicklung unseres Unternehmens gemäß ASTM E23-18 "Standard Test Methods for Notched Bar Impact Testing of Metallic Materials" 8.2.2 und GB/T229-2020. Es handelt sich um ein spezielles optisches Gerät zur Überprüfung der Qualität der Kerbbearbeitung von Kerbschlagproben des Typs Charpy V und des Typs U. Es verfügt über unabhängige geistige Eigentumsrechte. Es ist eine spezielle Ausrüstung für die physikalischen und chemischen Laboratorien der Metallurgie, Kessel- und Druckbehälterbau, Fahrzeug- und Schiffbau und Maschinenbau und wissenschaftliche Forschungsabteilungen.
Dieses Gerät verwendet die optische Projektionsmethode, um die Kerbkontur der Schlagprobe zu vergrößern und auf den Projektionsschirm zu projizieren, und vergleicht sie mit dem Standardmuster der V- oder U-förmigen Kerbe der Schlagprobe auf dem Projektionsschirm, um festzustellen, ob die Kerbbearbeitung der geprüften Schlagprobe qualifiziert ist. Dieses Gerät benötigt nur Strom, ist einfach zu bedienen, intuitiv zu prüfen und zu kontrastieren, hocheffizient, klein, leicht zu bewegen und einfach zu warten.

Herausragende Eigenschaften:
Dieses Produkt erhielt das Kernpatent für geistige Eigentumsrechte und das Produktgebrauchsmusterpatent im März 2021 (Patentnummer: 202120507046.8)
Der Bildschirm ist mit einer offensichtlichen Skala versehen und mit Toleranz, Winkelwert und Tiefenlinie markiert, wodurch der Kerbfehler genau abgelesen werden kann, was einigen internationalen Normen wie der amerikanischen Norm, der europäischen Norm EN 10045, ASTM E23, ISO 148, ISO 83, GB/T229 usw. entspricht. Standardanforderungen.
Es kann auch entsprechend den Kundenanforderungen angepasst werden, um die Bedürfnisse der Erkennung des Spalts von 3mm oder 5mm Schlagproben zu erfüllen.

Wichtigste technische Parameter
1. Vergrößerung: 50X
Objektivvergrößerung: 2,5X
Projektion Objektiv Vergrößerung 20X
2. Durchmesser des Projektionsschirms: Φ200 mm
3. Größe des Arbeitstisches:
Quadratischer Tisch (110X125)mm
Runder Tisch Φ90 mm
Durchmesser der Werkbankscheibe: Φ70 mm
4. Hub des Arbeitstisches:
Längsseitig ±10 mm
Quer ±10 mm
Heben ±12 mm (ohne Skala)
5. Der Tisch Drehbereich: 0 ° -360 ° (keine Skala)
6. Lichtquelle (Halogen-Wolfram-Lampe): 12V 100W
7. Leistung: 220V 150W
8. Abmessungen (Länge * Breite * Höhe): (510 * 220 * 600) mm
9. Gewicht: etwa 20kg
