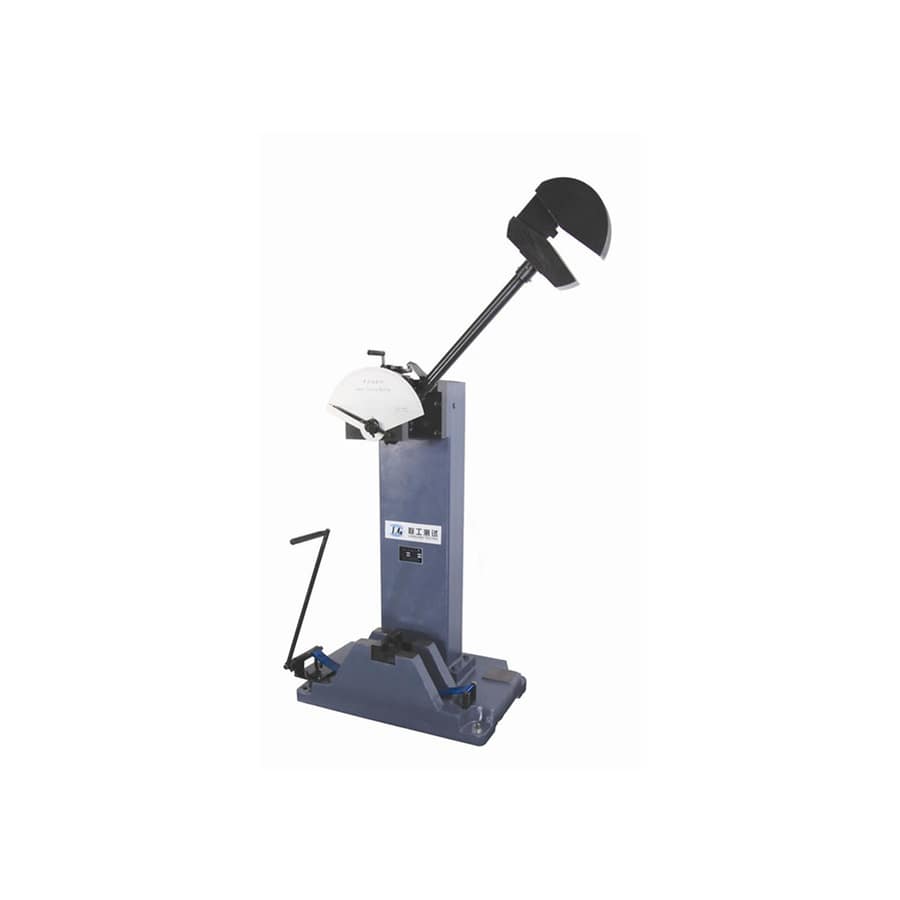

JB-300 Manuelle Charpy-Schlagprüfmaschine

{{{sourceTextContent.subTitle}}}

Schlagprüfmaschine

{{{sourceTextContent.description}}}

I. Modell und Name
JB-300 Manuelle Charpy-Schlagprüfmaschine

II.Anwendung der Ausrüstung
Diese Ausrüstung wird verwendet, um den Widerstand von Metallwerkstoffen gegen den Aufprall unter dynamischer Belastung zu messen, um die Eigenschaften des Materials unter dynamischer Belastung zu beurteilen. Mit der Differenz zwischen der potentiellen Energie vor dem Aufprall des Pendels und der verbleibenden potentiellen Energie nach dem Aufprall wird auf der Skala angezeigt, um die Absorptionsarbeit der Probe zu erhalten. Die maximale Aufprallenergie beträgt 300J, und der Querschnitt der verwendeten Probe ist (10×10) mm.
Die Bedienung ist manuell, einfach zu bedienen, hohe Arbeitseffizienz.

III.anwendbare Normen (bitte fragen Sie uns nach weiteren anwendbaren Normen)
1．GB/T 3808-2018 Verifizierung von Pendelschlagwerkmaschinen
2．GB/T 229-2007 Metallische Werkstoffe - Pendelschlagwerk-Prüfverfahren
3．JJG 145-2007 Pendelschlagwerk-Prüfmaschinen

IV. Technische Parameter
Manuelle Charpy-Schlagprüfmaschine
Maschinenmodell JB-300
Kerbschlagarbeit 300J 150J
Skalenbereich und Indexierungswert Energiebereich 0-300J 0-150J
Indexierungswert für jede Zelle 2J 1J
Pendeldrehmoment M=160.7695N-m M=80.3848N-m
Pendelvorbereitungswinkel 135°
Abstand Pendelwellen-Drehpunkt zum Aufschlagpunkt (Probenmitte) 800mm
Aufprallgeschwindigkeit 5,0m/s
Spannweite des Probenträgers 40mm
Runde Ecke der Auflagebacke R (1.0~1.5)mm (1mm wird speziell bestellt.)
Krümmungsradius der Klinge R (2.0~2.5)mm (8mm wird speziell bestellt.)
Winkel der Auflagefläche des Probenhalters 11°
Winkel der Schlagklinge 30°
Dicke der Schlagklinge 16mm
Abmessungen der Probe 10×10×55 mm
(Dicke 7,5 mm, 5 mm ist auf Bestellung möglich)
Grundriss der Maschine (Länge×Breite×Höhe) 700×510×1350mm
Gewicht der Maschine 320kg
