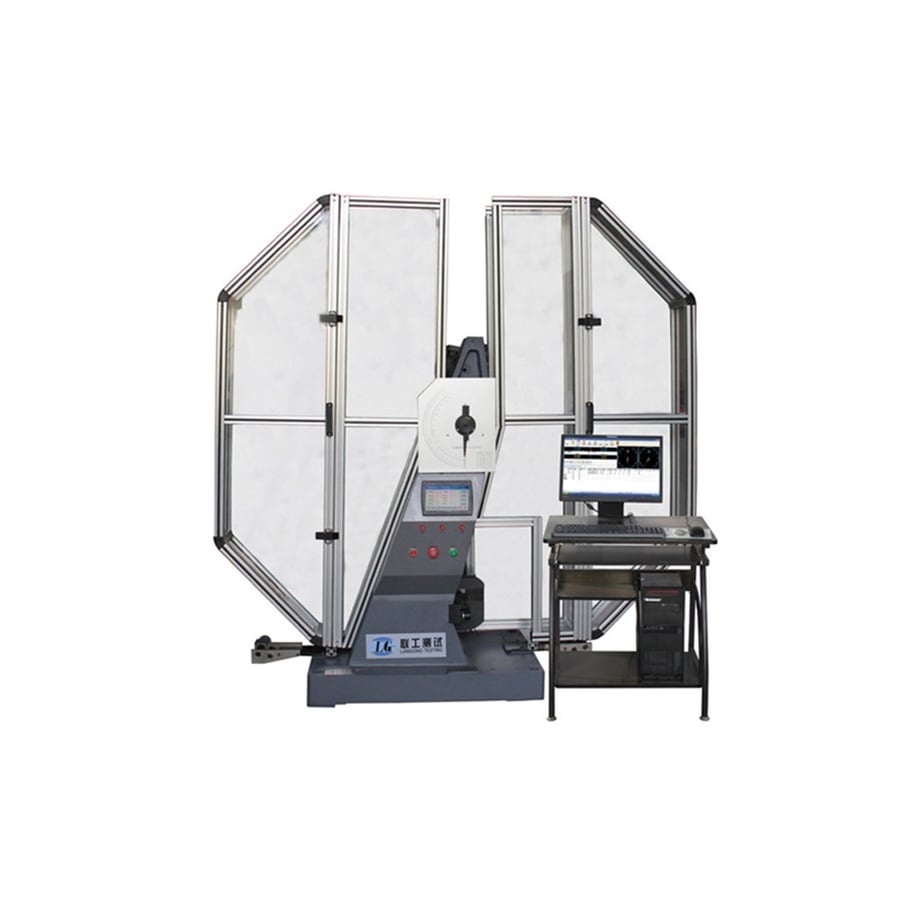

EBC-750W Computergesteuerte Charpy-Schlagprüfmaschine

{{{sourceTextContent.subTitle}}}

Charpy-Schlagprüfmaschine

{{{sourceTextContent.description}}}

I.Modell und Name
EBC-750W Computergesteuerte Charpy-Schlagprüfmaschine

II.Anwendung der Maschine
Diese Maschine ist ein Instrument zur Prüfung der Schlagfestigkeit von Metallwerkstoffen unter dynamischer Belastung. Sie kann kontinuierlich eine große Anzahl von Metallschlagversuchen durchführen. Es nimmt eine vollautomatische Steuerung an. Das Steuerungssystem verwendet eine importierte programmierbare Steuerung (PLC). Durch die Computer-Software-Programm zur Steuerung der nehmen das Pendel, und Auswirkungen Test gesamten Prozess. Es kann die Auswirkungen Absorption Arbeit, Schlagzähigkeit, Pendel Hammer Drehwinkel und Druck-Test-Bericht, etc. Die Bedienung ist einfach, sicher und zuverlässig, und die Arbeitseffizienz ist hoch. Diese Maschine ist mit einem Schutznetz ausgestattet, das die Bedingungen für den sicheren Betrieb des Benutzers bietet. Es handelt sich um ein Prüfgerät, das hauptsächlich in den Abteilungen für Messung und Qualitätskontrolle, technische Überwachung, Metallurgie und Stahl, Maschinenbau, Druckbehälter, Automobilproduktion, Hochschulen, wissenschaftliche Forschungsinstitute und andere notwendige Märkte verwendet wird, und ist auch ein unverzichtbares Prüfgerät für wissenschaftliche Forschungseinheiten, um neue Materialforschung durchzuführen.
III.Anwendbare Normen (bitte fragen Sie uns nach weiteren anwendbaren Normen)
1．GB/T 3808-2018 Verifizierung von Pendelschlagwerkmaschinen
2．GB/T 229-2007 Metallische Werkstoffe - Methode der Pendelschlagprüfung
3．JJG 145-2007 Pendelschlagwerk-Prüfmaschinen
4．ASTM E23-2018 Standardprüfverfahren für die Kerbschlagzähigkeitsprüfung metallischer Werkstoffe (kann die Norm erfüllen, wenn es mit einem amerikanischen Standardschlagwerk ausgestattet ist)
5．ISO 148.1-2016 Metallische Werkstoffe - Kerbschlagbiegeversuch - Teil 1: Prüfverfahren
6．ISO 148-2: 2016 Metallische Werkstoffe - Pendelschlagversuch - Teil 2: Verifizierung von Prüfmaschinen
7．ISO 148.3-2016 Metallische Werkstoffe - Charpy-Pendelschlagwerk - Teil 3: Vorbereitung und Charakterisierung von Charpy V-Kerb-Prüfkörpern für die indirekte Verifizierung von Pendelschlagwerken
8．ISO R83 Stahl-Charpy-Kerbschlagbiegeversuch (U-Kerbe)

IV. Technische Parameter
Computergesteuerte Charpy-Schlagprüfmaschine
Maschinenmodell EBC-750W
Kerbschlagarbeit 150J 300J 450J 600J 750J
Skalenbereich und Indexierungswert Energiebereich 0-150J 0-300J 0-450J 0-600J 0-750J
Indexierungswert für jede Zelle 1J 2J 3J 4J 5J
Pendelmoment M=80.3848N-m M=160.7695N-m M=241.1543N-m M=321.5390N-m M=401.9238N-m
Pendelvorbereitungswinkel 150°
Abstand Pendelwellen-Drehpunkt zum Aufschlagpunkt (Probenmitte) 750mm
Aufprallgeschwindigkeit 5,24m/s
Spannweite des Probenträgers 40mm
Runde Ecke der Stützbacke R (1.0~1.5)mm (1mm ist speziell bestellt.)
Krümmungsradius der Klinge R (2.0~2.5)mm (8mm wird speziell bestellt.)
Winkel der Auflagefläche des Probenhalters 11°±1°
Winkel der Schlagklinge 30°±1°
Dicke der Schlagklinge 16mm
Messwinkelbereich 0-360°
Winkelauflösung ≤0,06°
Probenabmessungen 10×10×55 mm (Dicke 7,5 mm, 5 mm ist Sonderbestellung.)
Gewicht der Maschine 900kg
Stromversorgung Dreiphasen-Vierleiter, 380V 50Hz 1.5KW
