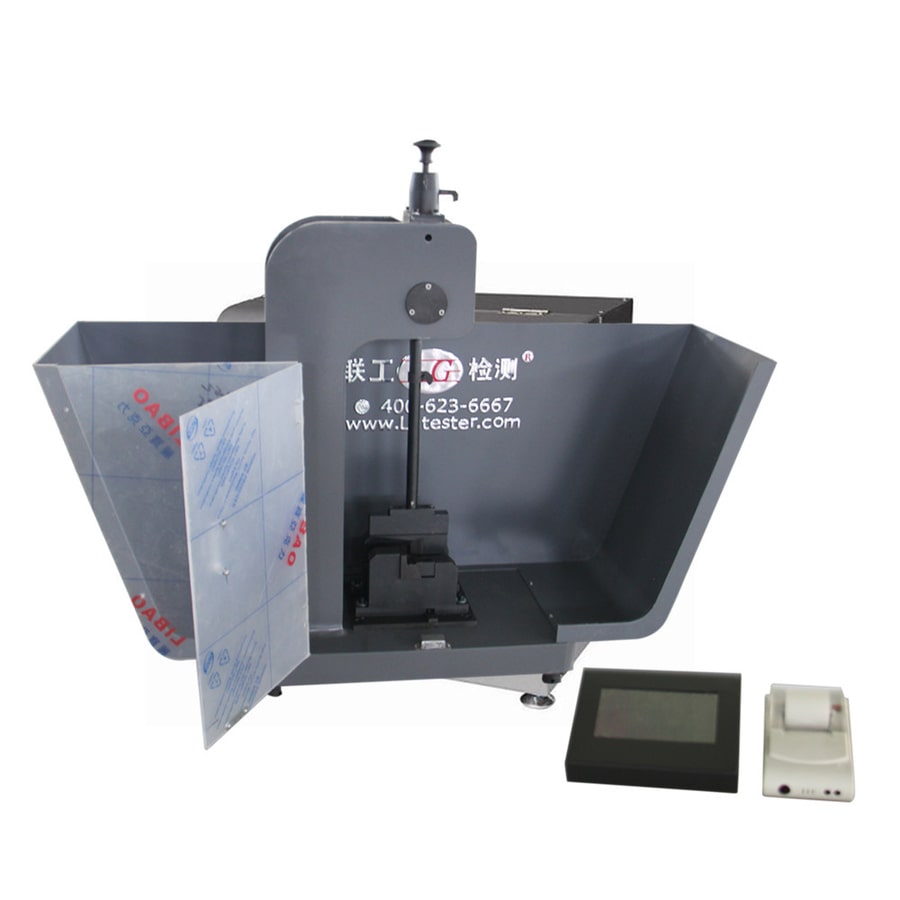

JB-50D Digitalanzeige Charpy-Schlagprüfmaschine
{{{sourceTextContent.subTitle}}}
Charpy-Schlagprüfmaschine
{{{sourceTextContent.description}}}
1.Verwendung
JB-50D Digital Display Charpy Kerbschlagzähigkeit Prüfmaschine wird durch Single-Chip-Mikrocomputer und Flüssigkristallanzeige Typ gesteuert. Das Gerät hat die Vorteile der bequemen Mensch-Maschine-Dialog, hohe Präzision, automatische Anzeige der Kerbschlagarbeit, automatische Berechnung der Kerbschlagzähigkeit, und die automatische Berechnung des Durchschnittswertes der Kerbschlagzähigkeit der ganzen Gruppe von Proben, und Daten können beliebig gelöscht werden.
Ausgestattet mit einem Drucker. Elektrisch auslösender Hammerkörper. Die gesamte Maschine hat eine gute Steifigkeit und keine Spannungsverformung nach der Alterungsbehandlung.
Es wird verwendet, um die Schlagzähigkeit von nicht-metallischen Materialien und metallischen Materialien wie starre Kunststoffe, faserverstärkte Verbundwerkstoffe, Nylon, glasfaserverstärkte Kunststoffe, Keramik, Kunststein, Kunststoff-Elektrogeräte, Isoliermaterialien, Gusseisen, Nichteisenmetalle, etc. zu bestimmen. Es ist ein gängiges Gerät für die Qualitätsprüfung in wissenschaftlichen Forschungseinrichtungen, Hochschulen und Universitäten sowie in entsprechenden Fabriken und Bergwerken.
Prüfnorm
ISO 179-1 "Kunststoff-Bestimmung der Charpy-Schlageigenschaften"
GB/T 1043-2008 "Kunststoff-Bestimmung der Charpy-Schlagzähigkeit von starren Materialien"
GB/T 18743-2002 Thermoplastische Rohre für den Transport von Flüssigkeiten - Bestimmung der Schlagzähigkeit nach dem Charpy-Verfahren
GB/T 3808-2018 "Verifizierung von Pendelschlagwerken"
JJG145-2007 "Pendelschlagwerk"
GB/T 2611-2007 "Allgemeine Anforderungen an Prüfmaschinen"
Abmessungen der Charpy-Prüfkörper (mm):
Probentyp Länge (l) Breite (b) Dicke (d)
1 80±2 10±0.5 4±0.2
2 50±1 6±0.2 4±0.2
3 120±2 15±0.5 10±0.5
4 125±2 13±0.5 13±0.5
2. Technische Parameter
2.1. Aufprallgeschwindigkeit: 3,8m/s
2.2. Pendelenergie: 25J, 50J
2.3. Der Abstand zwischen Pendelzentrum und Probenzentrum: 395mm
2.4. Pendelwinkel: 150°
2.5. Drehmoment des Pendels: Pd25=13.3974N.m Pd50=26.7952N.m
2.6. Stromversorgung: 220V/50Hz
2.7. Abmessung: etwa 600*450*850mm
2.8. Gewicht: ungefähr 150kg
3. Wichtigste Konfiguration
3.1. Host 1 Satz
3.2. 25J ,50J Pendelhammer einer für jeden
3.3. Charpy-Balkenstütze 1 Satz
3.4. Backenstütze 2 Sätze
3.5. Verstellbare Füße 4 Stück
3.6. LCD-Bildschirm 1 Satz
4.Die Installationsbedingungen der Prüfmaschine
4.1. Vor der Installation der Prüfmaschine sollte das beim Verpacken aufgetragene Rostschutzöl gereinigt und der Staub mit Baumwollgarn abgewischt werden. Die Teile dürfen beim Abwischen nicht leicht demontiert werden.
4.2. In der Nähe des Aufstellungsortes der Prüfmaschine sollten keine Vibrationen oder korrosive Medien vorhanden sein.
4.3. Die Prüfmaschine wird auf einem soliden Fundament aufgestellt, dessen Masse mindestens das 40-fache der Masse des verwendeten Maximalpendels beträgt, und dessen Niveau auf 0,2/1000 eingestellt sein sollte.
4.4. Umgebungstemperatur: 15~35℃
