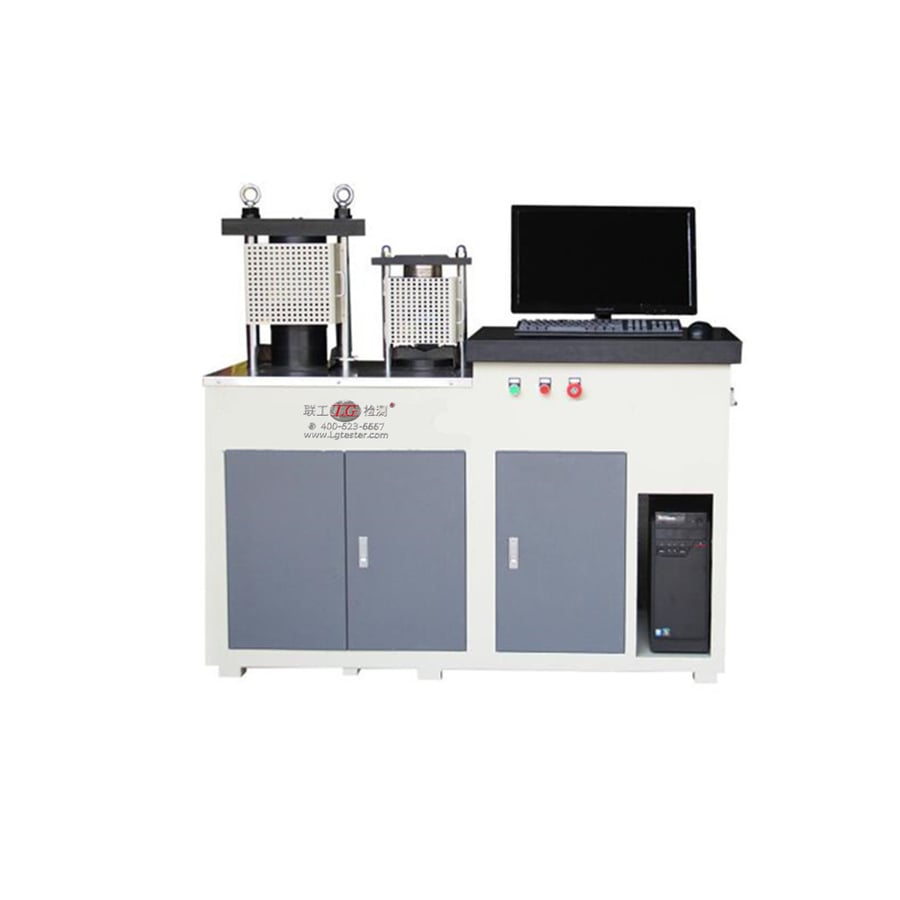

YAW-300C Automatische Druck- und Biegeprüfmaschine

{{{sourceTextContent.subTitle}}}

Druck- und Biegeprüfmaschine

{{{sourceTextContent.description}}}

1. Produktbeschreibung
Das Mess- und Regelsystem verfügt über ein hochpräzises digitales Servoventil mit einer Funktion zur Kraftregelung im geschlossenen Regelkreis, wodurch eine Belastung mit konstanter Belastungsrate oder konstanter Spannungsrate realisiert werden kann. Hohe Regelgenauigkeit und gute Zuverlässigkeit erfüllen vollständig die Anforderungen der Norm GB/T 17671 „Prüfverfahren für die Festigkeit von Zementmörtel (ISO-Verfahren)“. Durch den Einsatz eines Mikrocomputers zur elektronischen Messung, die automatische Durchführung der Druckfestigkeitsprüfung sowie die automatische Berechnung und den Ausdruck von Prüfberichten findet das System breite Anwendung in der Bauindustrie und in Zementproduktionsbetrieben.
GB/T 17671-2021 Prüfverfahren für die Festigkeit von Zementmörtel (ISO-Verfahren)
JJG 139-2014 Zug-, Druck- und Universalprüfmaschine
GB/T 3722 Hydraulische Druckprüfmaschine
GB/T2611-2007 Allgemeine Anforderungen an Prüfmaschinen
JC/T 724-2005 Elektrisch angetriebene Biegeprüfvorrichtung zur Bestimmung der Festigkeit von Zementmörtel
JC/T960-2022 Automatische Druckprüfmaschine zur Prüfung der Zementfestigkeit

2. Technische Parameter
Punkt Druck Biegeprüfung
Max. Prüfkraft 300 kN 10 kN
Messbereich der Prüfkraft 3 kN–300 kN 0,1 kN–10 kN
Relativer Fehler bei der Anzeige der Prüfkraft <±0,5 % des angezeigten Werts <±0,5 % des angezeigten Werts
Erfassungsfrequenz der Kraftwerte 50 Hz
Abstand zwischen oberer und unterer Druckplatte 190 mm 180 mm
Kolbenhub 80 mm 60 mm
Säulendurchmesser φ50 mm (zwei Säulen) φ30 mm (zwei Säulen)
Säulenabstand 210 mm 180 mm
Abmessungen der Druckplatten φ155 mm φ155 mm
Motorleistung 0,75 kW
Abmessungen 1420 × 475 × 1350 mm
Gewicht 450 kg
