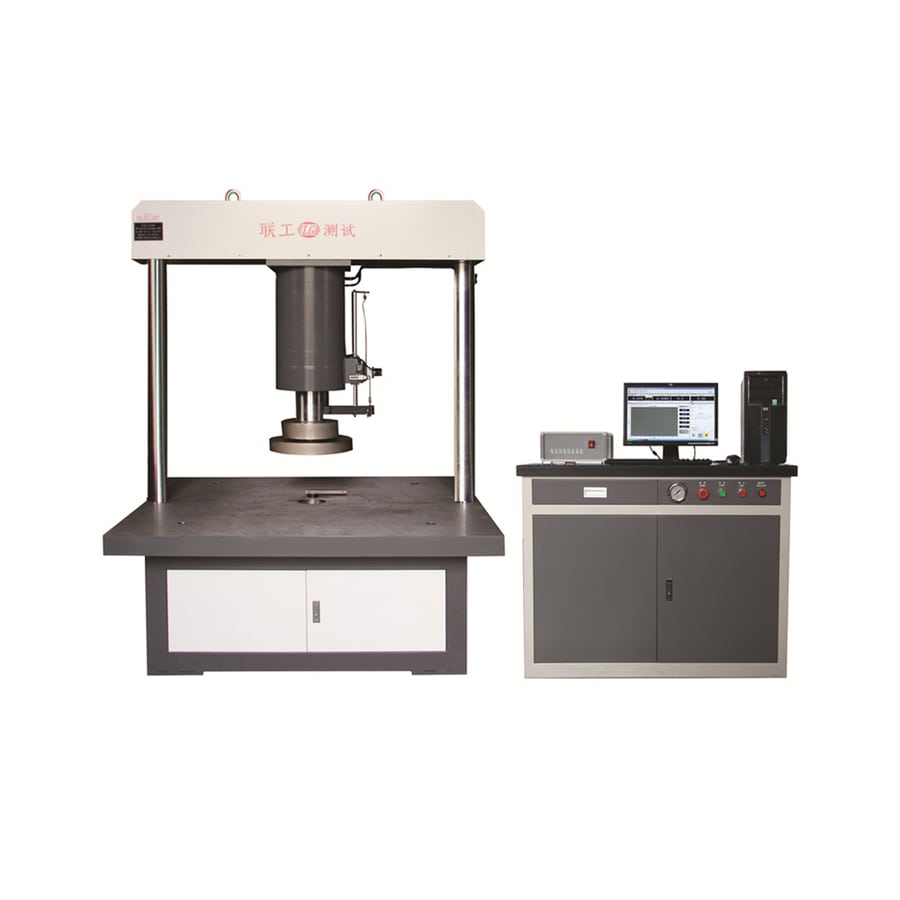

Computergesteuerte elektrohydraulische Servo-Prüfmaschine für die Druckprüfung von Brunnenabdeckungen

{{{sourceTextContent.subTitle}}}

Prüfmaschine für die Druckprüfung von Brunnenabdeckungen

{{{sourceTextContent.description}}}

1. Bezeichnung und Modell der Anlage
JYAW-1000 Computergesteuerte elektrohydraulische Servo-Druckprüfmaschine für Schachtabdeckungen
2. Verwendungszweck
Diese Maschine dient zur Prüfung der Tragfähigkeit von Schachtabdeckungen gemäß den Normen CJ/T3012-1993 , CJ/T121-2000 ,JC889-2001 und GB/T23858-2009 usw. zu prüfen. Ihre konstruktive Leistung entspricht in vollem Umfang den Prüfspezifikationen.
3. Wichtigste technische Parameter
Nr. Punkt Technischer Parameter
1 Max. Prüfkraft 1000 kN
2 Messbereich 2 %–100 % FS
3 Anzeigegenauigkeit der Prüfmaschine ≤ ±1 %
4 Druckraum 0–350 mm
5 Effektive Breite zwischen zwei Säulen 1200 mm
6 Effektive Länge vor und hinter dem Prüfstand 1400 mm
7 Abmessungen des kugelförmigen oberen Kopfes Φ250 × 40 mm
8 Massivblock Ausziehbare Konfiguration
9 Kolbenhub 0–200 mm
10 Belastungsgeschwindigkeit 0,02 %–2 % FS/s
11 Genauigkeit der Verformungsmessung Digitales Mikrometer 0–10 mm; 0,01 mm
12 Gesamtabmessungen (ohne Kolbenhub)
1500 × 1400 × 1980 mm
Abmessungen des Schaltschranks für die Servo-Ölversorgung: 1120 × 600 × 849 mm
13 Höhe des Arbeitstisches 400 mm
14 Leistung der Maschine 2,2 kW
15 Gewicht ca. 3000 kg
