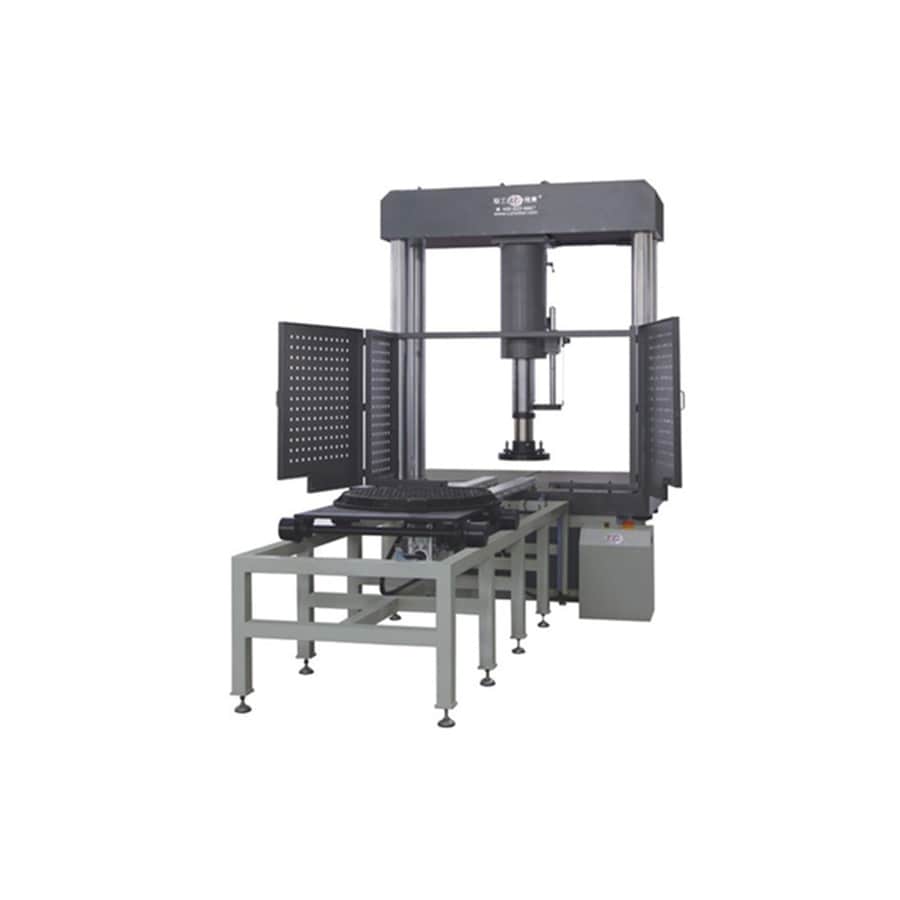

JYAW-1000D – Computergesteuerte elektrohydraulische Servo-Druckprüfmaschine für Schachtabdeckungen

{{{sourceTextContent.subTitle}}}

Prüfmaschine für die Druckprüfung von Schachtabdeckungen

{{{sourceTextContent.description}}}

I. Anwendungsbereich
Die Maschine gemäß EN 124 „Ablauf- und Schachtabdeckungen für Verkehrs- und Fußgängerbereiche“, CJ/T3012-1993 „Schachtabdeckungen aus Gusseisen“, CJ/T121-2000 „Schachtabdeckungen aus recyceltem Harz-Verbundwerkstoff“ sowie JC889-2001 „Schachtabdeckungen aus stahlfaserverstärktem Beton“ und GB/T 23857-2009 „Schachtabdeckungen“ – Industriestandards oder nationale Normen für die Konstruktion – zur Prüfung der Tragfähigkeit der Schachtabdeckung. Die strukturelle Leistung entspricht vollständig den Prüfspezifikationen. Hinweis: Materialproben aus HT-Werkstoff können nur einer Bruchprüfung unterzogen werden; Materialproben aus QT-Werkstoff oder anderen Verbundwerkstoffen müssen einer Zyklus-, Verformungs- und Bruchprüfung unterzogen werden.

II. Verwendung und Eigenschaften
1. Das Hauptgerät verfügt über eine hochsteife Konstruktion, um die Sicherheit des Prüfvorgangs zu gewährleisten.
2. Der Belastungszylinder ist am Hauptgerät angebracht; die Höhe des Arbeitstisches beträgt 500 mm, was das Auflegen und Abnehmen der Schachtabdeckungsproben erleichtert.
3. Zwischen dem starren Polsterblock und dem Druckende des Kolbens kommt eine Kugelgelenkverbindung zum Einsatz, um den vollständigen Kontakt zwischen dem Deckel und der Reaktionskraft zu gewährleisten und so die Authentizität der gemessenen Tragfähigkeit sicherzustellen.
4. Zylinder und Kolben sind mit Dichtungen aus Spezialwerkstoffen ausgestattet, um eine hohe Dichtwirkung, geringe Reibung und eine lange Lebensdauer zu erzielen.
5. Es kommt ein professioneller Prüfmaschinen-Pumpenmotor zum Einsatz, der sich durch geringe Geräuschentwicklung und lange Lebensdauer auszeichnet.
6. Durch den Einsatz eines ultrafeinen Filters wird die Sauberkeit des Ölsystems gewährleistet, um eine langfristige Kontrolle der Arbeitskomponenten zu gewährleisten.
7. Der Computer steuert automatisch die Echtzeitanzeige der aktuellen Kraft, des Spitzenwerts sowie der Informationen zum Prüfvorgang.
8. Der Prüfablauf wird in Echtzeit als Prüfkurve aufgezeichnet, wobei eine schnelle Abtastung erfolgt.
9. Funktionen zur Daten- und Berichtsverarbeitung bieten Anwendern grafische Berichte sowie spezielle Layout-Bearbeitungswerkzeuge, die sich durch flexible Bedienung und eine einfache Erlernbarkeit auszeichnen und das einfache Ausdrucken von Prüfkurven und Prüfwerten ermöglichen.
10. Der Steuerungsmodus verfügt über Funktionen wie Belastung bei konstanter Geschwindigkeit, Prüfkraft bei konstanter Geschwindigkeit, Aufrechterhaltung der Prüfkraft sowie weitere Steuerungsfunktionen; außerdem werden die Prüfkraft und die Prüfkurve auf dem Bildschirm angezeigt – als Kraft-Zeit-Kurve –, wobei der Übergang zwischen den Steuerungsmodi stufenlos erfolgt.
11. Die Software verfügt über ein System zur automatischen Löschung der eingestellten Werte, wodurch menschliche Fehlerquellen wie das Ablesen von Anzeigen ausgeschlossen werden.
12. Mit Überlastschutz: Wenn der Kraftwert oder die Wegabweichung den Nenn- oder theoretischen Wert der Prüfmaschine überschreitet, wird die Last automatisch abgebaut oder der Test gestoppt.
13. Die Werte für Bruchlast und Verformung werden automatisch erfasst und im Bericht ausgedruckt.
14. Die Verformung wird sowohl in der unteren als auch in der oberen Position gemessen. Die Daten sind genau und stabil.
15. Der Prüfablauf kann je nach Prüfbedarf vom Benutzer programmiert werden, einschließlich automatischer Regelung, Belastungszyklus, Belastungsgeschwindigkeit und Belastungswellenform.
