LGPY-055-DD Prüfmaschine für die Ermüdungskompression von Schwammschaum (elektrische Ausführung)

{{{sourceTextContent.subTitle}}}

Ermüdungskompressionsprüfmaschine

{{{sourceTextContent.description}}}

Übersicht:
Das Gerät wird hauptsächlich für den hin- und hergehenden Druckversuch an Polymer-Schaumstoffen sowie zur Messung der Restverformungsrate eingesetzt, um die dynamischen Ermüdungseigenschaften des Materials zu ermitteln. Die Anzahl der Versuche, der angezeigte Kraftwert und die Schlagfrequenz können frei eingestellt werden. Das gesamte Gerät ist einfach zu bedienen und leicht zu warten. Es zeichnet sich durch hohe Zuverlässigkeit aus und erfüllt die Prüfanforderungen der Norm ISO 3385 .
Technische Daten des Geräts:
1, maximale Belastbarkeit: 0 ~ 2000 N
2. Frequenz der hin- und hergehenden Kompression: einstellbar von 0 bis 3 Hz
3. Hub der hin- und hergehenden Kompression: 100 mm
4. Durchmesser der Druckplatte: φ250 mm
5. Maximale Belastbarkeit: 2000 N
6. Durchmesser der Druckplatte: falsche Hüftdruckplatte
7. Material der oberen Platte: Kohlenstoffstahl 45#
8. Abmessungen der unteren Auflageplatte: 400 mm × 400 mm
9. Material der unteren Auflageplatte: Kohlenstoffstahl 45#
10. Die Entlüftungslöcher auf der Platte haben einen Durchmesser von 6 mm und einen Lochabstand von 20 mm
11. Prüfzyklen: einstellbar von 0,1 bis 10 Millionen Zyklen
12. Anzeigemodus für Kraftwert und Frequenz: Echtfarben-Touchscreen-Display
13. Stromversorgung: 3-phasig, 380 V, 50 Hz
Funktionsprinzip:

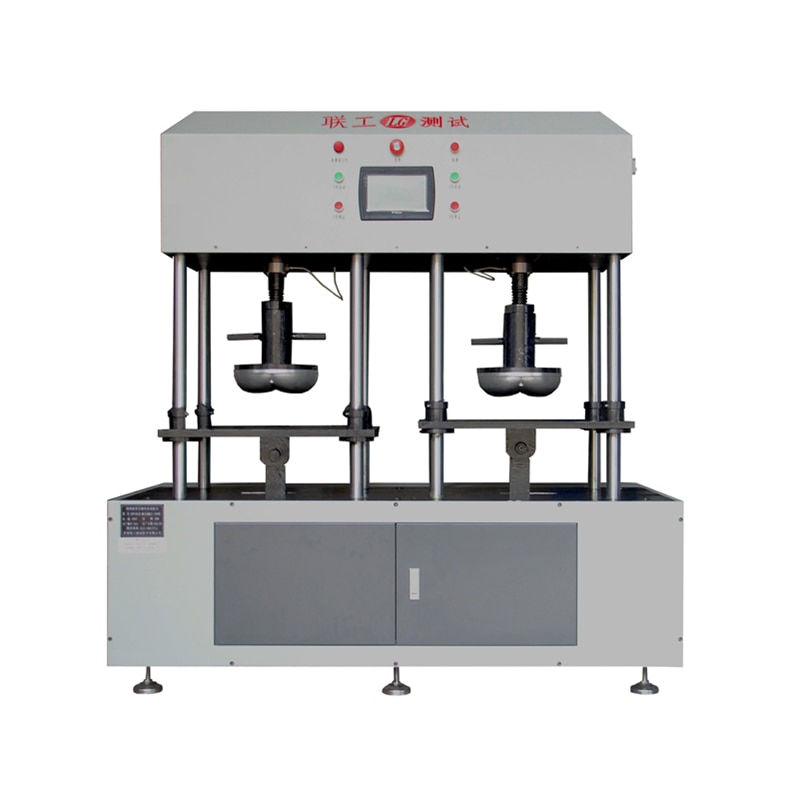

1. Prüfstation: zwei Arbeitsstationen (optional: Einzelstation).
2. Einstellmethode für die Testamplitude: Die Amplitude wird manuell anhand visueller Anzeigen eingestellt, wobei Zähler zur Erfassung der Anzahl verwendet werden und die Frequenz über ein Frequenzmessgerät angezeigt wird; das Steuerungssystem verfügt über eine Störschutzfunktion.
3, Funktionsprinzip der Schwingung: Der frequenzumrichtergesteuerte Drehzahlregelungsmotor treibt den Synchronmechanismus an, der die Kurbel in Drehung versetzt (entspricht der Nockenstruktur), um die Führungsstange auf und ab zu bewegen. Das obere Ende der Führungsstange ist mit einer Halterung zur Befestigung des Sitzprüfkörpers verbunden, sodass der Sitz sowohl nach oben als auch nach unten in Schwingung versetzt werden kann. Hub 25 mm (je nach Bedarf zwischen 0 und 50 mm einstellbar). Die Schwingungsamplitude wird manuell eingestellt; an der Einstellposition befindet sich eine sichtbare Skala.
4. Setzen Sie eine Hüftform, die das Gewicht des menschlichen Körpers simuliert, auf den Sitz. Die Hüftform ist hohl, sodass Wasser eingefüllt werden kann, um das Gewicht anzupassen.
5. Die Frequenzumrichter-Einstellung kann direkt über den Frequenzumrichter vorgenommen und vom unteren Zähler erfasst werden. Die Belastungsfrequenz lässt sich anhand der Zeit berechnen. Die Frequenz darf nicht unter 0 Hz bis 3 Hz liegen (je nach Anforderungen einstellbar).
6. Bedienfeld: Das Layout besteht hauptsächlich aus einem Zähler, dem Bedienfeld des Frequenzumrichters, einem Frequenzmesser und Tasten. Es ist an der Seite des Hauptgeräts angebracht und ermöglicht eine ergonomische Bedienposition.
