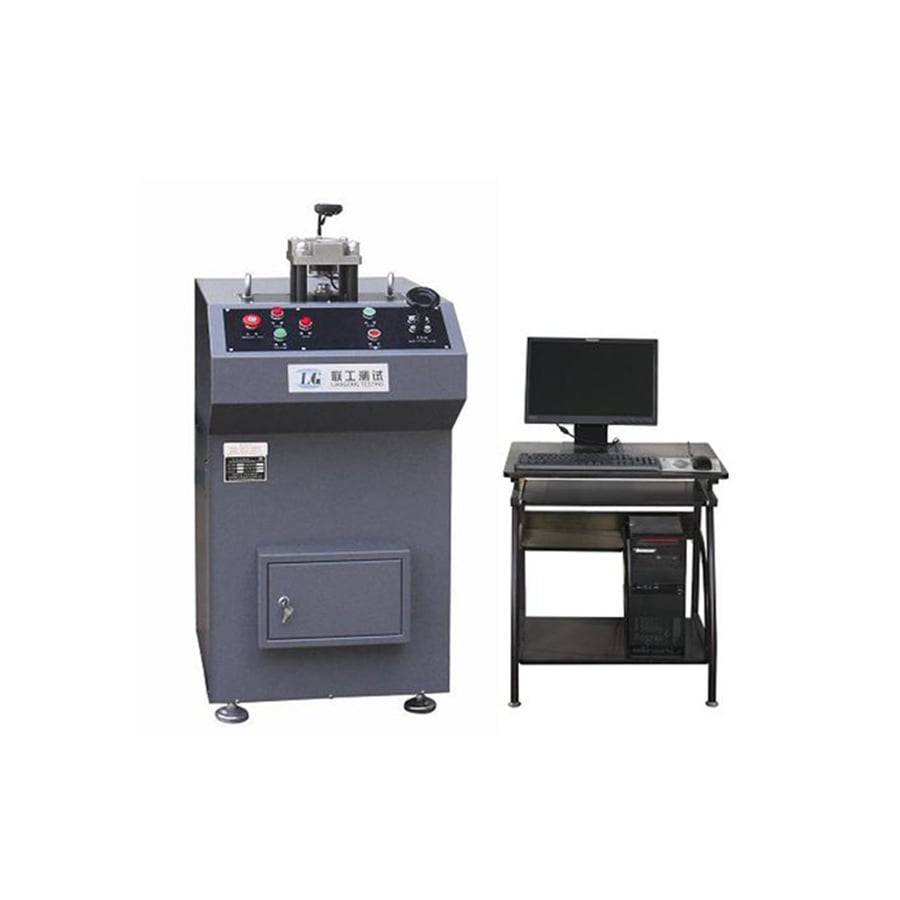

GBC-60W – computergesteuerte Prüfmaschine für Tiefziehbecher

{{{sourceTextContent.subTitle}}}

Prüfmaschine für Tiefziehbecher

{{{sourceTextContent.description}}}

Anwendungsbereich des Geräts
Diese Maschine ist ein Präzisionsgerät zur Durchführung von Prozessleistungstests an Blechen und Bändern. Sie kann verwendet werden, um das plastische Verformungsverhalten von Blechen und Bändern während des Prüfvorgangs zu untersuchen. Außerdem eignet sie sich zur Prüfung der Anisotropie von Nichteisenmetallplatten. Durch den Austausch entsprechender Formen können auch verwandte Werkstoffe geprüft werden.
Beim Erichsen-Tiefziehversuch wird mit einer Stahlkugel oder einem kugelförmigen Stempel bestimmter Spezifikation Druck auf eine Probe ausgeübt, wobei eine Niederhalterkraft von 10 kN auf die Probe wirkt, bis sich in der Probe ein Durchbruchriss bildet. Zu diesem Zeitpunkt entspricht die Eindringtiefe des Stempels (mm) dem Tiefziehwert der Platte, der zur Bestimmung des plastischen Verformungsverhaltens des Materials herangezogen wird.
Der Tiefziehversuch ist ein Verfahren, bei dem ein Streifen aus dünnem Blech oder Band mit einem Schneidmesser zu kreisförmigen Stücken verarbeitet wird. Die Probe wird zwischen einem Niederhalter und einer Matrize eingespannt und unter der vom Stempel ausgeübten Aufprallkraft einer plastischen Verformung in radialer Richtung unterzogen, wodurch in einem Arbeitsgang eine zylindrische Schale gezogen wird. Dies dient zur Messung der Anisotropie des Materials, die durch die Ohrbildungsrate angegeben wird.
Als Prüfkörper werden kreisförmige Rohlinge verwendet, und das Ziehverhältnis, d. h. das Verhältnis von Rohlingdurchmesser zu Stempeldurchmesser, beträgt 1,8.
3. Prüfnorm:
GB/T 4156 / ISO 20482 Metallische Werkstoffe – Bleche und Bänder – Erichsen-Tiefziehversuch
GB/T 24183 / ISO 11531 / EN 1669 Metallische Werkstoffe – Bleche und Bänder – Ohrbildungsversuch
GB/T 5125 Verfahren zur Prüfung der Tiefziehfähigkeit von Nichteisenmetallen mittels Becherprüfung
GB/T 9753 / ISO 1520 Farben und Lacke – Becherprüfung
GB/T 15825 Umformbarkeit von Blechen und Prüfverfahren
