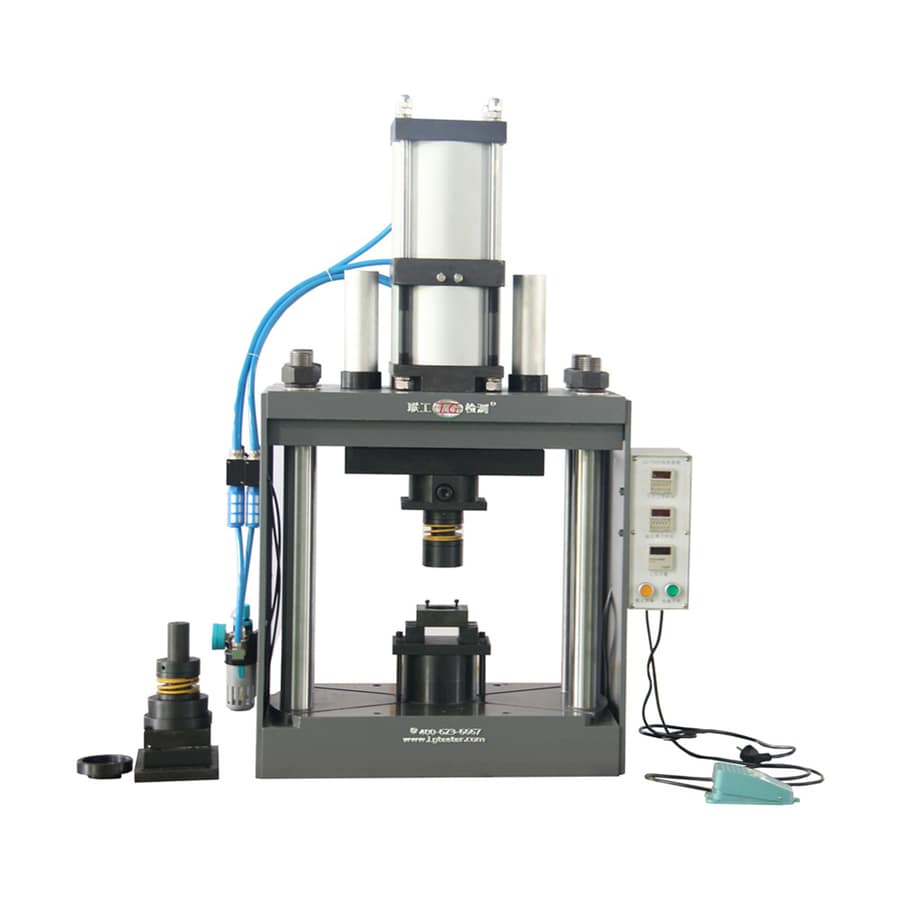

LGZY-30TBT Maschine zur Probenvorbereitung für Tiefziehbecher

{{{sourceTextContent.subTitle}}}

Maschine zur Probenvorbereitung für Becher

{{{sourceTextContent.description}}}

Zunächst zur Gerätebeschreibung:
Um den Zweck der Herstellung runder Proben für Tiefziehbecher zu erfüllen, bietet unser Unternehmen einen pneumatischen Matrizenvorschub an, der die Anforderungen der Norm GBT24183-2021 „Metallische Werkstoffe – Bleche und Bänder – Ohrprüfverfahren“ entspricht, zur Herstellung von runden Scheiben mit einem Durchmesser von φ60 mm; der Dickenbereich der Probenherstellung liegt zwischen 0,15 und 3 mm. Durch den Einsatz einer einzigen Antriebsquelle zum gleichzeitigen Antrieb mehrerer Komponenten zeichnet sich das Gerät durch einen einheitlichen Bearbeitungsrhythmus, hohe Bearbeitungsgenauigkeit und verbesserte Bearbeitungseffizienz aus.

Zweitens: Aufbauzeichnung:
Die Vorrichtung umfasst den Grundkörper, den Antriebsteil, den Führungsteil, das Pneumatiksystem, das elektrische Steuerungssystem, die untere Formkomponente, die Befestigungsteile für die obere Formkomponente usw.; Als Betätigungselement dient ein pneumatisch-hydraulischer Verstärkungszylinder; die untere Formkomponente ist im oberen Teil des Grundkörpers angeordnet, an beiden Seiten des Grundkörpers sind Stützteile angebracht, und unter den Stützteilen befindet sich die Führungsnut; die obere Formkomponente ist verschiebbar in der Führungsschiebesäule angeordnet; Eine Seite der oberen Formkomponente ist mit einem Fußschalterblock versehen, und der Fußschalter dient zum Umschalten des Luftwegs des Umschaltventils; Während des Betriebs muss lediglich die auf 100 mm Breite zugeschnittene Bandprobe manuell durch die Pressform geführt und die Taste „Fußschalter“ betätigt werden, um den Stanzvorgang zu starten.
