Lichtwellenleiter-Schleifring: Grundlegende Informationen und preisbestimmende Produktparameter

{{{sourceTextContent.subTitle}}}

Funktionsprinzip, technische Parameter und preisbeeinflussende Faktoren

{{{sourceTextContent.description}}}

I. Grundkenntnisse: Grundbegriffe und Einheitenumrechnungen
(1) Kerndefinitionen

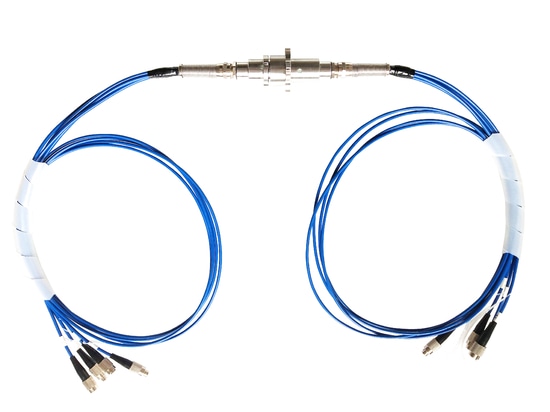

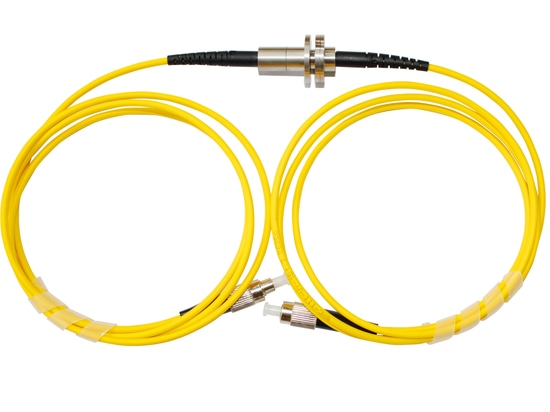

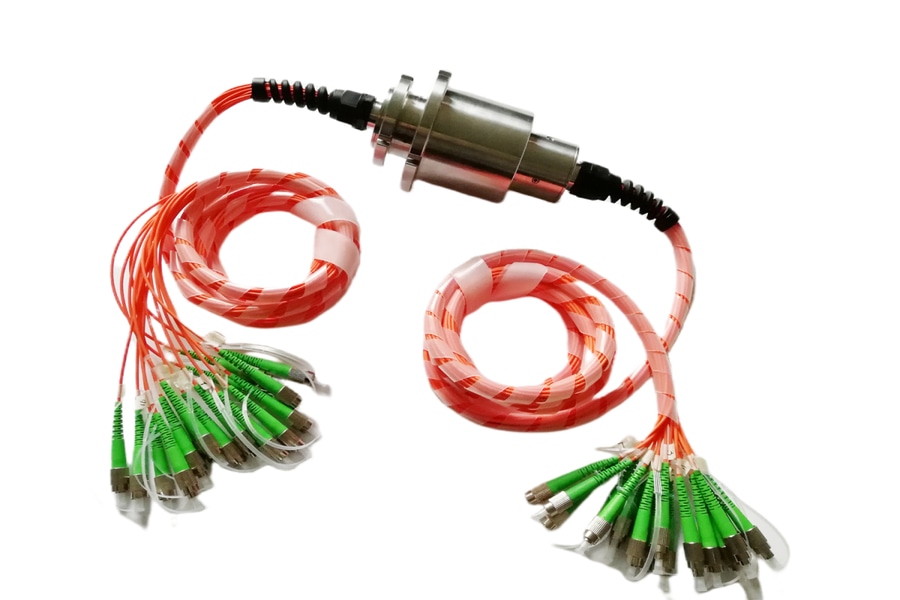

Ein faseroptischer Schleifring (auch bekannt als faseroptischer Drehverbinder oder optischer Kombinationsring) ist ein Präzisionsgerät, das optische Fasern als Datenübertragungsmedium verwendet, um eine ununterbrochene optische Signalübertragung zwischen rotierenden und stationären Komponenten zu ermöglichen. Er kann unabhängig oder in Kombination mit einem elektrischen Schleifring verwendet werden, um einen "hybriden opto-elektrischen Schleifring" zu bilden, der für Szenarien geeignet ist, die eine 360°-Drehung und eine stabile Signalübertragung erfordern (z. B. Winden, gefesselte Drohnen, opto-elektrische Pods, Schwenk-Neige-Einheiten usw.).
(2) Wichtiges Vorwissen - Umrechnung von Längeneinheiten
Um die Grundprinzipien der Faserabmessungen zu verstehen, muss man die mikroskopischen Längenverhältnisse beherrschen (Faserkerne werden normalerweise in Mikrometern gemessen):
1.1 Meter (m) =10 Dezimeter (dm) =100 Zentimeter (cm) =1000 Millimeter (mm)
2.1 Millimeter (mm) =1000 Mikrometer (μm) = 10^6 Nanometer (nm) (d. h. 1 μm = 10^-6 m, 1 nm = 10^-9 m)
3.Wichtige Korrelationen: Die Singlemode-Faser hat einen Spotdurchmesser von 9μm, während Multimode-Fasern verschiedene Spotdurchmesser wie 50μm und 62,5μm aufweisen. Der Durchmesser der Mantelschicht beträgt 125μm (entspricht 0,125 mm, etwa 1/5 des Durchmessers eines menschlichen Haares), so dass eine Einheitenumrechnung erforderlich ist, um die Präzision zu verstehen.
(3) Definition bei Raumtemperatur
Die Leistungsparameter von Glasfaser-Schleifringen (z. B. Einfügungsdämpfung) werden in der Regel mit Spezifikationen für "Raumtemperatur" angegeben, wie sie in Industrienormen definiert sind.
1.Normaler Bereich: 10~40℃ (Laborstandardumgebung, zivile Produkte)
2.Weiter Bereich: -20°C bis +80°C (Industriequalität)
3.Militärischer Standard: -40℃3 bis +65°C (Produktprüfung und Werkskalibrierung als Maßstab)
4.Hinweis: Für Temperaturen von mehr als 10-40 °C lesen Sie bitte den Abschnitt "Volle Temperaturleistung", der als Schlüsselkriterium zur Unterscheidung zwischen zivilen, industriellen und militärischen Produkten dient.
