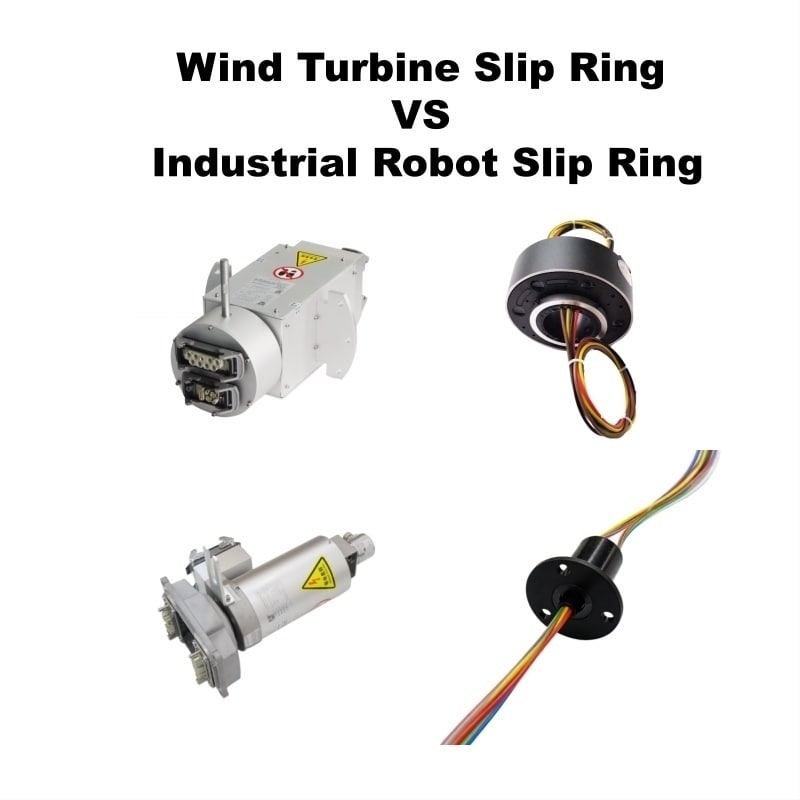

Schleifringe für Windkraftanlagen im Vergleich zu Schleifringen für Industrieroboter | Konstruktionsunterschiede und Herausforderungen bei der Anwendung

{{{sourceTextContent.subTitle}}}

Anwendungsszenarien, Herausforderungen und Optimierungsstrategien für industrielle Drehstromleiter

{{{sourceTextContent.description}}}

Windkraftanlagen und Industrieroboter sind die beiden repräsentativsten Kernanwendungsbereiche für hochwertige Schleifringe. Diese beiden Anlagentypen weisen völlig unterschiedliche Betriebsbedingungen, Umgebungsparameter, Lebensdaueranforderungen und Bewegungslogik auf, was an die Schleifringe ganz unterschiedliche Anforderungen hinsichtlich Leistungsbelastbarkeit, Umweltverträglichkeit, Verschleißfestigkeit und Übertragungsgenauigkeit stellt.
Auf dem Markt erhältliche Allzweck-Schleifringe können sich nicht gleichzeitig an diese beiden extremen Szenarien anpassen. Eine wahllose Auswahl führt leicht zu Ausfällen wie Korrosionsschäden, Signaljitter, ruckartigem Lauf durch Verschleiß und einem raschen Rückgang der Lebensdauer. Anhand von fünf zentralen Aspekten – darunter Leistungsklasse, Umweltanpassung, Lebensdaueranforderungen, Betriebseigenschaften und zentrale Schwachstellen – vergleicht dieser Artikel eingehend die Konstruktionsunterschiede und Anwendungsherausforderungen von Schleifringen für Windkraftanlagen und Industrieroboter und erläutert professionelle, maßgeschneiderte Lösungen, um eine zuverlässige Orientierungshilfe für die Auswahl in der Industrie zu bieten.

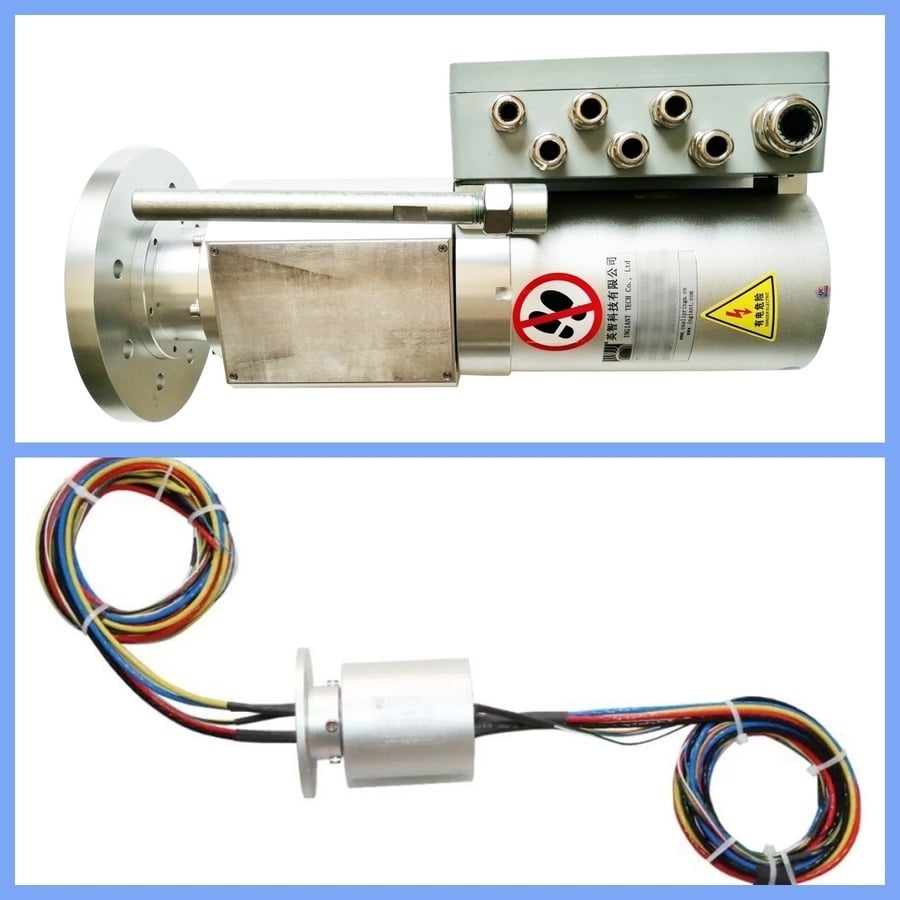

1. Überblick über die wesentlichen Konstruktionsunterschiede zwischen Schleifringen für beide Anwendungsszenarien
Windkraftanlagen legen den Schwerpunkt auf eine extrem lange Lebensdauer, Widerstandsfähigkeit gegenüber extremen Außenbedingungen und die kontinuierliche Übertragung hoher Leistungen; bei Industrierobotern hingegen stehen die Anpassung an saubere Umgebungen, die Beständigkeit gegen hochfrequente Wechselbeanspruchung und die hochpräzise Signalübertragung im Vordergrund. Die wesentlichen Parameterunterschiede sind wie folgt:
Vergleichsparameter Schleifring für Windkraftanlagen (Onshore- und Offshore-Windparks) Schleifring für Industrieroboter (automatisierte Fertigungslinie)
Leistungsklasse Hohe Leistung und hohe Belastung, geeignet für Windkraftanlagen im Megawattbereich, unterstützt die kontinuierliche Übertragung von hohen Strömen und hohen Spannungen Hauptsächlich mittlere und niedrige Leistung, Schwerpunkt auf präziser Signalübertragung mit zusätzlicher Niederspannungsversorgung; Signalgenauigkeit hat oberste Priorität
Umgebungsanpassung Raue Arbeitsbedingungen im Freien, beständig gegen Salznebelkorrosion auf See, wechselnde hohe und niedrige Temperaturen, Sandstürme, Regen und hohe Luftfeuchtigkeit Saubere Arbeitsbedingungen in Innenräumen, angepasst an staubfreie/sterile Werkstätten, erfordern einen staubfreien, ölfreien, geräuscharmen und emissionsfreien Betrieb
Anforderungen an die Lebensdauer Angepasst an eine Gesamtlebensdauer der Maschine von 20 Jahren, mit einer Drehlebensdauer von mehreren zehn Millionen Umdrehungen und einem extrem langen wartungsfreien Zyklus Geeignet für hochfrequente hin- und hergehende Rotation mit einer Lebensdauer von Millionen von Umdrehungen; zentrale Anforderungen sind Ermüdungsbeständigkeit, ruckfreier Lauf und Verschleißfestigkeit
Betriebseigenschaften: Kontinuierliche Rotation bei niedriger Drehzahl, stabile Betriebsbedingungen, 24-Stunden-Dauerbetrieb, seltene Start-Stopp-Vorgänge und Kommutierung Hochgeschwindigkeits-Hin- und Herdrehung mit mehreren Winkeln, häufige Start-Stopp-Vorgänge und Kommutierung, große momentane Lastschwankungen
Kernprobleme: Salznebelkorrosion, Alterung der Isolierung, Verschleiß durch Langzeitbetrieb, extrem hohe Betriebs- und Wartungskosten im Außenbereich; Signaljitter, ruckartiger Betrieb, Öl- und Staubverschmutzung, Kontaktverschleiß durch häufige Kommutierung
2. Schleifringe für Windkraftanlagen: Hochbelastbare Konstruktion mit extremer Witterungsbeständigkeit und extrem langer, wartungsfreier Lebensdauer
Schleifringe für Windkraftanlagen werden hauptsächlich an den rotierenden Teilen der Gondel und der Nabe von Onshore- und Offshore-Windkraftanlagen installiert und übernehmen die Kernfunktionen der Hochleistungsstromversorgung sowie der Übertragung von Steuersignalen und Sensordaten für das Blattverstellung-System. Windkraftanlagen zeichnen sich durch einen schwierigen Betrieb und eine schwierige Wartung nach der Inbetriebnahme aus, insbesondere Offshore-Windkraftanlagen mit extrem hohen Stillstandskosten für Wartungsarbeiten. Daher sind die zentralen Konstruktionskonzepte von Schleifringen für Windkraftanlagen Widerstandsfähigkeit gegenüber extremen Bedingungen, extrem lange Lebensdauer, geringer Wartungsaufwand und hohe Isolationsstabilität.
Um den rauen Offshore-Umgebungsbedingungen wie starkem Salznebel, hoher Luftfeuchtigkeit, drastischen Temperaturschwankungen und Erosion durch Sandstürme standzuhalten, verfügen professionelle Schleifringe für Windkraftanlagen über eine integrierte, vollständig abgedichtete, korrosionsbeständige Konstruktion. Das Gehäuse besteht aus einer hochfesten, korrosionsbeständigen Legierung, die mehreren Passivierungs- und Korrosionsschutz-Sprühverfahren unterzogen wurde. Die interne mehrschichtige Dichtungsstruktur schirmt das Eindringen von Wasserdampf, Salznebel und Staub vollständig ab und verhindert so grundlegend Metallkorrosion, Isolationsalterung, Stromlecks und Kurzschlussfehler, um einen stabilen Betrieb unter allen klimatischen Bedingungen zu gewährleisten.
Um die Anforderungen an eine extrem lange Lebensdauer von mehreren zehn Millionen Umdrehungen und eine 20-jährige vollständige Maschinenanpassung zu erfüllen, verwendet das Produkt hochfeste, verschleißfeste Kontaktpaare in Kombination mit einer langlebigen, selbstschmierenden Struktur, die Reibungsverluste während des langfristigen, unterbrechungsfreien Betriebs erheblich reduziert und versteckte Gefahren wie Kontaktwiderstandsdrift und Verschleißalterung wirksam verhindert. Gleichzeitig löst der optimierte Hochstromübertragungskreis die Probleme der Wärmeentwicklung, des Spannungsabfalls und der Entladung bei der Hochleistungsübertragung, passt sich perfekt an Lasten von Windkraftanlagen im Megawattbereich an, reduziert die Häufigkeit von Wartungsstillständen der Windkraftanlagen erheblich und kontrolliert effektiv die Gesamtbetriebs- und Wartungskosten von Windkraftprojekten.
3. Schleifringe für Industrieroboter: Leichtbauweise mit hoher Präzision und Ermüdungsbeständigkeit bei hohen Frequenzen
Schleifringe für Industrieroboter finden breite Anwendung in 6-achsigen Industrierobotern, kollaborativen Robotern, Sortierrobotern und anderen Anlagen und kommen in hochwertigen Reinraum-Fertigungslinien zum Einsatz, beispielsweise in der 3C-Elektronik, der Präzisionsfertigung sowie der Lebensmittel- und Pharmaindustrie. Roboter zeichnen sich durch schnelle Hin- und Herbewegungen, häufiges Starten und Stoppen sowie flexible Mehrwinkel-Kommutierung aus. Darüber hinaus stellen Reinräume strenge Anforderungen an einen schadstofffreien, geräuscharmen und hochpräzisen Betrieb der Anlagen. Daher lauten die zentralen Konstruktionskonzepte von Roboter-Schleifringen: Sauberkeit und Schadstofffreiheit, Präzision und Stabilität, Hochfrequenz-Ermüdungsbeständigkeit sowie null Signaljitter.
Was die Anpassung an die Umgebungsbedingungen betrifft, verzichten die speziell für Roboter entwickelten Schleifringe auf die herkömmliche Fettschmierung und nutzen stattdessen ein öl- und staubfreies, verschleißfestes Trockenverfahren, bei dem während des Betriebs weder Ablagerungen abfallen noch Öl überläuft. Damit erfüllen sie vollständig die Reinheitsstandards staubfreier und steriler Werkstätten und vermeiden eine Sekundärverschmutzung von Präzisionswerkstücken und Produktionsumgebungen. Gleichzeitig passt sich die leichte und kompakte Bauweise an den engen Einbauraum von Robotern an, und die Betriebscharakteristik mit geringer Dämpfung reduziert effektiv den Energieverbrauch der Anlage sowie unerwünschte Geräusche.
Was die Leistungsanpassung betrifft, zielt die optimierte elastische Kontaktstruktur auf die Betriebsbedingungen von hochfrequenten Hin- und Herbewegungen mit Millionen von Umdrehungen sowie häufigen Start-Stopp-Umschaltungen ab; verbessert die optimierte elastische Kontaktstruktur die Ermüdungs- und Stoßfestigkeit der Kontaktpaare erheblich, sodass diese hochfrequenten momentanen Lastschwankungen standhalten und häufige Probleme wie Drehstottern, Signalunterbrechungen und Datenjitter vollständig beseitigen können. In Verbindung mit dem ausgefeilten Vollbereichs-Abschirmungsdesign isoliert es elektromagnetische Störungen in der Werkstatt wirksam, gewährleistet eine hochpräzise und stabile Übertragung von Roboter-Servosteuerungs-, Bildübertragungs- und E/A-Signalen und erfüllt die Anforderungen an einen präzisen automatisierten Betrieb.
4. Fazit: Die Anpassung an das jeweilige Anwendungsszenario ist der Schlüssel zum stabilen Betrieb von Schleifringen
Schleifringe für Windkraftanlagen legen Wert auf Korrosionsbeständigkeit, lange Lebensdauer, hohe Belastbarkeit und Wartungsfreiheit, um den extremen, anspruchsvollen Betriebsbedingungen im Außenbereich gerecht zu werden; Schleifringe für Industrieroboter legen Wert auf Sauberkeit, Präzision, Ermüdungsbeständigkeit und hohe Stabilität, um den Anforderungen hochwertiger Präzisionsautomatisierungsszenarien im Innenbereich gerecht zu werden. Obwohl die beiden Produkte äußerlich ähnlich aussehen, unterscheiden sie sich grundlegend in der Materialauswahl, der Konstruktion, der Verarbeitungstechnik und der Leistungsoptimierung, sodass es keine universelle Alternativlösung gibt.
Mit unserem Fokus auf Forschung und Entwicklung, kundenspezifische Anpassung und Präzisionsfertigung von Schleifringen lehnen wir pauschale, universelle Konstruktionen ab. Wir bieten maßgeschneiderte, exklusive Schleifringlösungen, die gezielt auf die Herausforderungen der Betriebsbedingungen in spezifischen Branchen wie Windkraft, Industrieroboter und Verpackungsautomatisierung zugeschnitten sind. Dabei werden die Anforderungen an Leistung, Lebensdauer, Umgebung und Präzision der verschiedenen Anwendungsszenarien genau erfüllt und der stabile Betrieb von High-End-Automatisierungsanlagen gewährleistet.
In Verpackungsautomatisierungs-Produktionslinien für die Lebensmittel-, Konsumgüter-, Pharma- und andere Branchen hat sich der EtherCAT-Bus dank seiner hohen Echtzeitleistung und Synchronisation zur zentralen Kommunikationslösung für Hochgeschwindigkeits-Verpackungsanlagen entwickelt, um mehrachsige Servoverknüpfungen, visuelle Positionierung und Hochgeschwindigkeitsschnitte zu realisieren. Allerdings leiden die meisten Produktionslinien häufig unter schwer zu behebenden Störungen, darunter unregelmäßiges Ruckeln der Anlagen, Busfehler, Datenpaketverluste und Notabschaltungen.
Solche Störungen sind äußerst trügerisch. Die Anlagen können sich nach einem Neustart vorübergehend wieder erholen und lassen sich durch herkömmliche elektrische Fehlerbehebung, Schaltkreisüberprüfung und Programmdebugging nicht lokalisieren, was den Produktionsbetrieb und die Wartung über lange Zeit beeinträchtigt. Zahlreiche Fälle vor Ort belegen, dass die meisten sporadischen EtherCAT-Verbindungsabbrüche und Abschaltfehler bei Verpackungsmaschinen nicht auf System- oder Schaltkreisprobleme zurückzuführen sind, sondern auf eine instabile Signalübertragung über Schleifringe unter Bedingungen mit hoher Drehzahl. Dieser Artikel präsentiert anhand eines realen Projektbeispiels eine umfassende Analyse, wie maßgeschneiderte Schleifringe Kommunikationsfehler in Verpackungslinien vollständig beseitigen – gemäß der „Problem-Lösung-Ergebnis“-Logik.
1. Projekthintergrund und Fehlerphänomene vor Ort
Mehrere Hochgeschwindigkeits-Produktionslinien für Kissenverpackungen eines großen inländischen Unternehmens der Konsumgüterindustrie waren ursprünglich mit Allzweck-Schleifringen einer importierten Marke ausgestattet. Nach einem Jahr stabilen Betriebs traten bei den Anlagen häufige, zeitweise auftretende Störungen auf, deren typische Symptome wie folgt waren:
1. Während des kontinuierlichen Hochgeschwindigkeitsbetriebs der Anlagen treten häufig Systemalarme auf, darunter EtherCAT-Busfehler, Datenrahmenverlust und Offline-Zustände von Slave-Stationen;
2. Die Störungen treten zufällig und ohne feste Regelmäßigkeit auf und lösen in schweren Fällen eine Notabschaltung der gesamten Maschine aus, wodurch der Produktionsrhythmus unterbrochen wird;
3. Die Anlage funktioniert nach einem Neustart vorübergehend wieder einwandfrei, und das Betriebs- und Wartungspersonal kann nach Überprüfung der Netzwerkkabel, Schnittstellen, Servoparameter und Programmcodes keine Auffälligkeiten feststellen.
Langfristig wiederkehrende Fehler führen direkt zu einer verminderten Betriebsrate der Produktionslinie, einer Zunahme von fehlerhaften Produkten wie falsch ausgerichteten Verpackungen und fehlerhaften Schnitten sowie zu einem kontinuierlichen Anstieg der Rohstoffverluste, der Wartungskosten für Arbeitskräfte und der Ausfallkosten, was die groß angelegte und stabile Produktion des Unternehmens ernsthaft beeinträchtigt.
2. Eingehende Ursachenanalyse
Durch hierarchische Isolationstests, dynamische Signalüberwachung und Überprüfung mittels Betriebszustandssimulationen konnte unser technisches Team schließlich die Hauptursache des Fehlers bestätigen: Herkömmliche Universalschleifringe mit gängiger Bauweise und Materialbeschaffenheit sind nicht für die hochfrequenten Echtzeit-Kommunikationsbedingungen von EtherCAT geeignet.
Wenn die Verpackungsmaschine über einen längeren Zeitraum mit hoher Geschwindigkeit läuft, verursachen die Einpunktkontakte herkömmlicher Schleifringe leichte Vibrationen und einen radialen Rundlauf, was zu dynamischen Schwankungen des Kontaktwiderstands führt. Da der EtherCAT-Bus eine extrem hohe Signalkontinuität und -stabilität erfordert, führen bereits winzige Widerstandsschwankungen zu einer sofortigen Signalunterbrechung und zum Verlust von Datenframes, was letztendlich zu Busfehlern und zum Ausfall der Anlage führt. Kurz gesagt: Herkömmliche Schleifringe erfüllen lediglich grundlegende Anforderungen an die Stromversorgung und sind für hochpräzise Übertragungsszenarien industrieller Hochgeschwindigkeitsbusse völlig ungeeignet.
3. Maßgeschneiderte Schleifringlösung
Unter Berücksichtigung der Betriebsmerkmale von Verpackungsanlagen – darunter 24-Stunden-Dauerbetrieb, hohe Drehzahlen, EtherCAT-Echtzeitübertragung und eine komplexe elektromagnetische Umgebung – haben wir eine spezielle Präzisions-Schleifringlösung für EtherCAT-Busse von Verpackungsmaschinen auf den Markt gebracht, um die zentralen Probleme in drei Dimensionen zu lösen: Struktur, Material und Störfestigkeit:
(1) Die parallele, elastische Mehrpunkt-Kontaktstruktur verhindert eine plötzliche Unterbrechung der Verbindung
Die Mehrpunkt-Parallelkontakt-Struktur mit elastischem Kontakt, die das traditionelle Einpunkt-Kontaktdesign ablöst, gleicht die durch den Hochgeschwindigkeitsbetrieb verursachten Vibrationen und radialen Abweichungen effektiv aus, gewährleistet einen stabilen Kontakt während des gesamten Betriebs, beseitigt vollständig die Risiken von plötzlichem Kontaktverlust und Signalunterbrechungen unter Hochgeschwindigkeitsbedingungen und sichert die Übertragungskontinuität auf physikalischer Ebene.
(2) Vergoldetes, verschleißfestes Kontaktmaterial stabilisiert die Hochfrequenz-Signalübertragung
Durch die Verwendung von hochreinem, vergoldetem, verschleißfestem Kontaktmaterial bietet es die wesentlichen Vorteile eines extrem niedrigen Kontaktwiderstands, minimaler Widerstandsschwankungen sowie Verschleiß- und Ermüdungsfestigkeit. Es passt sich perfekt an die Hochfrequenz-Differenzsignalübertragungseigenschaften von EtherCAT an und verhindert Busausfälle, Synchronisationsfehler und Offline-Fehler, die durch Widerstandsschwankungen verursacht werden.
(3) Maßgeschneidertes Abschirmungs- und Entstörungsdesign passt sich an komplexe Produktionsumgebungen an
Angesichts der dichten Anordnung von Servomotoren und Frequenzumrichtern in Verpackungsfertigungslinien optimieren wir die interne Verdrahtungsstruktur und integrieren eine spezielle Signalabschirmung, um elektromagnetische Störungen (EMV) wirksam zu isolieren, die Integrität und Echtzeitleistung der EtherCAT-Datenübertragung sicherzustellen und durch externe Umgebungsfaktoren verursachte Kommunikationsstörungen zu vermeiden.
4. Auswirkungen im Praxiseinsatz und Kundennutzen
Nach dem Einbau und Austausch der maßgeschneiderten Schleifringe wurden alle EtherCAT-Busfehler der Anlage nach einer 12-monatigen Überprüfung im Dauerbetrieb unter Volllast vollständig beseitigt. Es gab keine Datenpaketverluste, Busfehler oder plötzlichen Abschaltungen, und die Kommunikationserfolgsrate blieb stabil bei 100 %.
Was die Produktionseffizienz betrifft, stieg die effektive Betriebsrate der Produktionslinie um mehr als 12 %, und die Fehlerquote bei der Verpackung sank auf unter 0,1 %. Dadurch wurden Kapazitätsverluste und Materialverschwendung, die durch ungeplante Stillstände verursacht wurden, vollständig beseitigt. Gleichzeitig wurde der langfristige wartungsfreie Zyklus der maßgeschneiderten Schleifringe erheblich verlängert, was die Häufigkeit der Geräteinspektionen sowie die Betriebs- und Wartungskosten deutlich reduziert und die beiden Ziele eines stabilen Anlagenbetriebs sowie der Senkung der Produktionskosten und der Effizienzsteigerung für Unternehmen wirklich verwirklicht.
5. Fazit
Die meisten EtherCAT-Kommunikationsfehler bei Verpackungsmaschinen werden nicht durch Probleme im elektrischen System oder im Programmcode verursacht, sondern sind latente Fehler, die auf die mangelnde Eignung von Allzweck-Schleifringen für die Betriebsbedingungen hochpräziser Busse zurückzuführen sind. Anstatt blindlings elektrische Probleme zu beheben, ist die Auswahl professioneller, speziell für Busse entwickelter Schleifringe mit optimierter Struktur und geringen Widerstandsschwankungen die optimale Lösung, um solche Fehler schnell und vollständig zu beseitigen. Mit unserem Schwerpunkt auf maßgeschneiderten Schleifringlösungen für Automatisierungsanlagen bieten wir exklusive Lösungen für Hochgeschwindigkeits-Verpackungslinien und präzise Busübertragungsszenarien an, um Unternehmen dabei zu unterstützen, einen effizienten, stabilen und störungsarmen Anlagenbetrieb zu realisieren.
