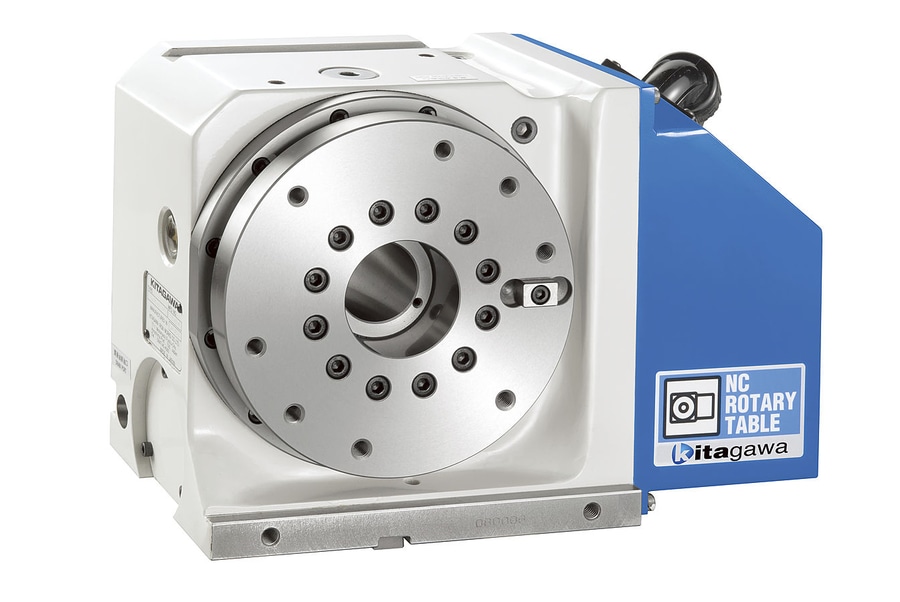

Die neuesten Drehtische aus der Kitagawa-GT-Rheihe

Die neuen Kitagawa Rundtische aus der GT-Reihe bearbeiten serienmäßig außergewöhnlich große Werkstückchargen. Die Produktreihe bietet Tische mit Planscheiben-Durchmessern von 200 - 320 mm und verfügt über Drehzahlen bis zu 41,6 1/min für Hochgeschwindigkeitsanforderungen. Die Karosserieformen sind so ausgelegt, dass die Verformungen bei schweren Lasten auf ein absolutes Minimum reduziert .

Die pneumatische Bremse der GT-Reihe ist ausgelegt mit einem speziellen Hebel-Klemm-Mechanismus für Anzugsmomente bis zu 2800 Nm. Weiterhin gewährleistet das doppelte Antriebsgewinde mit Führungsschnecke eine Anpassung des Schneckenspiels, so dass eine absolute präzise Positionsgenauigkeit von 20 Bogensekunden mit einer Wiederholbarkeit von 4 Bogensekunden möglich ist.

Überblick über die technischen Merkmale:

- GT200

Planscheiben-Durchmesser vorn:200 mm

Klemmsystem: pneumatisch

Klemmmoment: 820 Nm

Drehzahl: 41,6 1/min

Durchlass: 45 mm

- GT250

Planscheiben-Durchmesser vorn:250 mm

Klemmsystem: pneumatisch

Klemmmoment: 1600 Nm

Drehzahl: 33,3 1/min

Durchlass: 70 mm

-GT320

Planscheiben-Durchmesser vorn:320 mm

Klemmsystem: pneumatisch

Klemmmoment: 2800 Nm

Drehzahl: 25 1/min

Durchlass: 105 mm

Die Serie der 4- und 5-Achsen-NC-Rundtische wird durch eine Reihe verschiedenster Rundtische ergänzt. Dies sind zum Beispiel Mehrspindel-Modelle als 4. und 4/5. Achse, die ein gleichzeitiges Bearbeiten mehrerer Werkstücke in einem einzigen Vorgang gestatten.

Kitagawa beschäftigt sich außerdem intensiv mit der Entwicklung und Herstellung kundenspezifischer Spannlösungen.

Die Kitagawa Rundtische passen direkt als 4. Achsen auf alle gängigen Werkzeugmaschinen. Des Weiteren können die Rundtische auch über unsere separaten Mac-Mini-Steuerung betätigt werden. Diese werden dann einfach an eine freie M-Funktion angeschlossen.
