Das unsichtbare Fundament: Wie Material und Schmiedekunst die Präzision von Planetengetrieben schmieden

{{{sourceTextContent.subTitle}}}

Im Bereich der Automatisierung, in dem viel auf dem Spiel steht, sind Präzision, Zuverlässigkeit und Langlebigkeit eines Planetengetriebes nicht verhandelbar.

{{{sourceTextContent.description}}}

Während fortschrittliche Konstruktionen und fehlerfreie Montage die Aufmerksamkeit auf sich ziehen, liegt die wahre Grundlage der Leistung tiefer - in der molekularen Struktur des Getriebestahls und dem Schmiedeprozess, der seine Seele formt. Für Anwendungsingenieure, die diese kritischen Komponenten spezifizieren und sich auf sie verlassen, ist das Verständnis dieser Grundlage der Schlüssel zur Erschließung des ultimativen Maschinenpotenzials.

Das Kernmaterial: 20CrMnTi, der ultimative Zahnradstahl

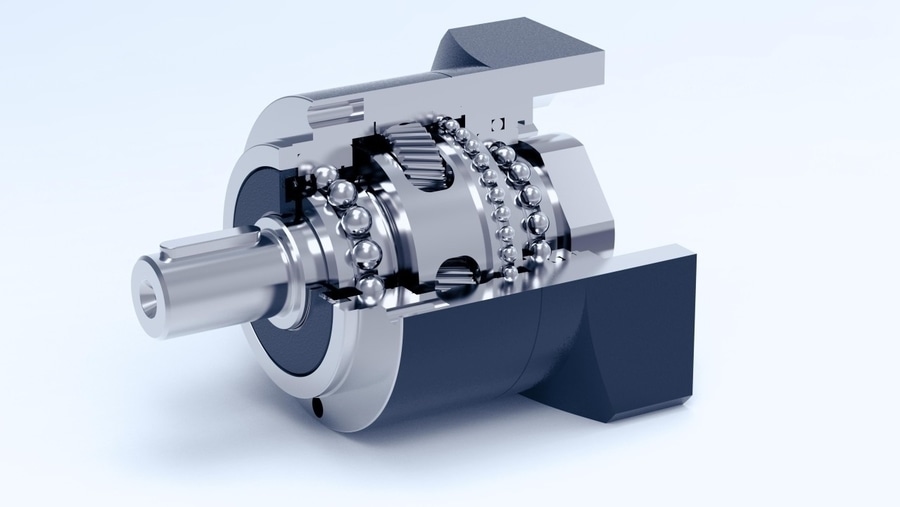

Das Herzstück unserer Präzisionsplanetengetriebe, sowohl für das Sonnenrad als auch für die Planetenräder, ist 20CrMnTi. Diese Stahllegierung wurde nicht zufällig gewählt; sie ist das Ergebnis einer bewussten technischen Entscheidung für optimale Leistung.

Seine Genialität liegt in seiner Reaktion auf die Wärmebehandlung. Durch einen kontrollierten Aufkohlungs- und Abschreckungsprozess entwickelt 20CrMnTi eine bemerkenswerte Gradientenstruktur: eine ultraharte Oberfläche (typischerweise HRC 58-64) für außergewöhnliche Verschleißfestigkeit und Ermüdungsfestigkeit durch Lochfraß, gekoppelt mit einem zähen, duktilen Kern (HRC 30-45), um Stoßbelastungen zu absorbieren und katastrophale Zahnbrüche zu verhindern. Dieses Paradigma "harte Schale, zäher Kern" ist für die Bewältigung der hohen zyklischen Beanspruchungen und potenziellen Stoßbelastungen in einem kompakten Planetengetriebe unerlässlich.

Darüber hinaus ist der Zusatz von Titan (Ti) eine Meisterleistung. Es bildet stabile Karbide, die das Austenitkornwachstum während der hohen Temperaturen beim Aufkohlen verhindern. Das Ergebnis ist ein minimaler thermischer Verzug. Diese außergewöhnliche Dimensionsstabilität nach der Wärmebehandlung ist entscheidend, da sie das anschließende hochpräzise Schleifen des Zahnrads (z. B. mit der KAPP NILES Technologie) ermöglicht, um eine Genauigkeit im Mikrometerbereich und ein nahezu spielfreies Spiel zu erreichen - eine Voraussetzung für eine hohe Wiederholgenauigkeit in der Automatisierung.

Die formgebende Kraft: Präzisions-Warmumformung

Ein hochwertiger Werkstoff ist nur so gut wie sein ursprüngliches Korngefüge. Hier zeigt sich unser Engagement für das Präzisions-Gesenkschmieden für alle kritischen Getriebeteile als bedeutender Wettbewerbsvorteil gegenüber einfacheren Guss- oder Standardschmiedeverfahren.

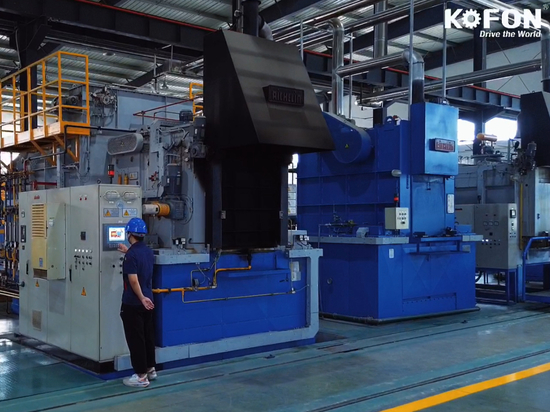

Bei diesem kontrollierten Verfahren wird ein erhitzter 20CrMnTi-Block unter enormem Druck in einem präzisionsgefertigten Gesenk geformt. Dabei wird nicht nur eine grobe Zahnradform geformt, sondern auch der metallische Kornfluss verfeinert und ausgerichtet. Die Kornlinien (Fließlinien) werden so geformt, dass sie der komplizierten Geometrie der Verzahnung folgen und eine kontinuierliche, ununterbrochene Faserstruktur bilden.

Der Vorteil von Compound: Von der Grundlage zur Leistung

Die Synergie aus hochwertigem 20CrMnTi und Präzisionsschmieden erzeugt einen Verbundeffekt, der sich direkt in messbarer Getriebeleistung niederschlägt:

Hervorragende Ermüdungslebensdauer und Belastbarkeit: Der geschmiedete, kontinuierliche Faserverlauf wirkt wie die Maserung von Holz und bietet einen natürlichen Weg für die Spannungsverteilung. Dies erhöht die Biegewechselfestigkeit und die Widerstandsfähigkeit gegen Zahnfußbruch drastisch, insbesondere bei hohen Drehmomenten und Umkehrlasten, wie sie in Servoanwendungen üblich sind. Dies ist die Grundlage für die hohen Querkraft- und Momentbelastungswerte unserer Getriebe.

Außergewöhnliche Schlagzähigkeit: Der zähe Kern aus 20CrMnTi in Verbindung mit der verfeinerten, porenfreien Mikrostruktur aus dem Schmiedeprozess verleiht unseren Getrieben eine hervorragende Widerstandsfähigkeit. Sie halten plötzlichen Stoßbelastungen stand, die bei Maschinenstaus, schnellen Umkehrungen oder ungleichmäßigen Schnittkräften auftreten, ohne zu brechen - ein Schlüsselfaktor in unvorhersehbaren industriellen Umgebungen.

Langfristige Beibehaltung der Präzision: Das Präzisionsschmieden gewährleistet ein homogenes, dichtes Materialgefüge mit minimalen inneren Fehlern. Nach dem Präzisionsschleifen sorgt diese makellose Basis dafür, dass der Verschleiß im Laufe der Zeit gleichmäßig und vorhersehbar verläuft. Das Getriebe behält sein geringes Spiel, seine hohe Torsionssteifigkeit und seine Positioniergenauigkeit über eine weitaus längere Lebensdauer bei, was die Ausfallzeiten und die Gesamtbetriebskosten reduziert.

Unsere Philosophie: Entwicklung vom Atom an

Während sich viele Hersteller ausschließlich auf die Toleranzen bei der Endmontage konzentrieren, entwickeln wir vom Atom aufwärts. Unser Beharren auf der Verwendung von 20CrMnTi für alle beanspruchungskritischen Planetenkomponenten und deren Schmieden auf höchstem Niveau ist ein Beweis für unsere Philosophie: Die ultimative Zuverlässigkeit wird bereits in der ersten Phase der Materialbildung eingebaut.

Für den Anwendungsingenieur bedeutet dies eine einfache, aber wirkungsvolle Garantie: Wenn Sie ein auf dieser Grundlage gebautes Getriebe spezifizieren, wählen Sie nicht nur eine Komponente aus. Sie integrieren einen Kern aus geschmiedeter Widerstandsfähigkeit und metallurgischer Präzision in Ihre Maschine - eine Grundlage, die eine gleichbleibende, zuverlässige Leistung über Millionen von Zyklen hinweg gewährleistet und die Produktivität und Präzision der von Ihnen entwickelten Systeme sicherstellt.
