EHCT59: Der neue durchgehende Hohlwellen-Absolutwertgeber

{{{sourceTextContent.subTitle}}}

Der neue Absolutdrehgeber EHCT59 zeichnet sich durch seine durchgehende Hohlwelle und die Integration der EHG (Energy Harvesting Generator)-Technologieplattform aus

{{{sourceTextContent.description}}}

Der neue Absolutwertgeber EHCT59 zeichnet sich durch seine durchgehende Hohlwelle und die Integration der EHG-Technologieplattform (Energy Harvesting Generator) aus. Er bietet eine hohe Singleturn-Auflösung von bis zu 25 Bit durch optische Abtastung (die Gesamtauflösung kann bis zu 32 Bit erreichen) und die SSI- und BiSS-Schnittstellen. In bestimmten Versionen liefert er auch Rechteck- oder Sinus/Cosinus-Signale.

- Durchgangshohlwellen-Drehgeber
- Singleturn- und Multiturn-Absolutversionen mit SSI- und BiSS-Schnittstellen
- Präzise optische Abtastungstechnik
- Multiturn-Versionen mit der Technologieplattform EHG (Energy Harvesting Generator)
- Bis zu 25 Bit Single-Turn-Auflösung und bis zu 32 Bit Gesamtauflösung

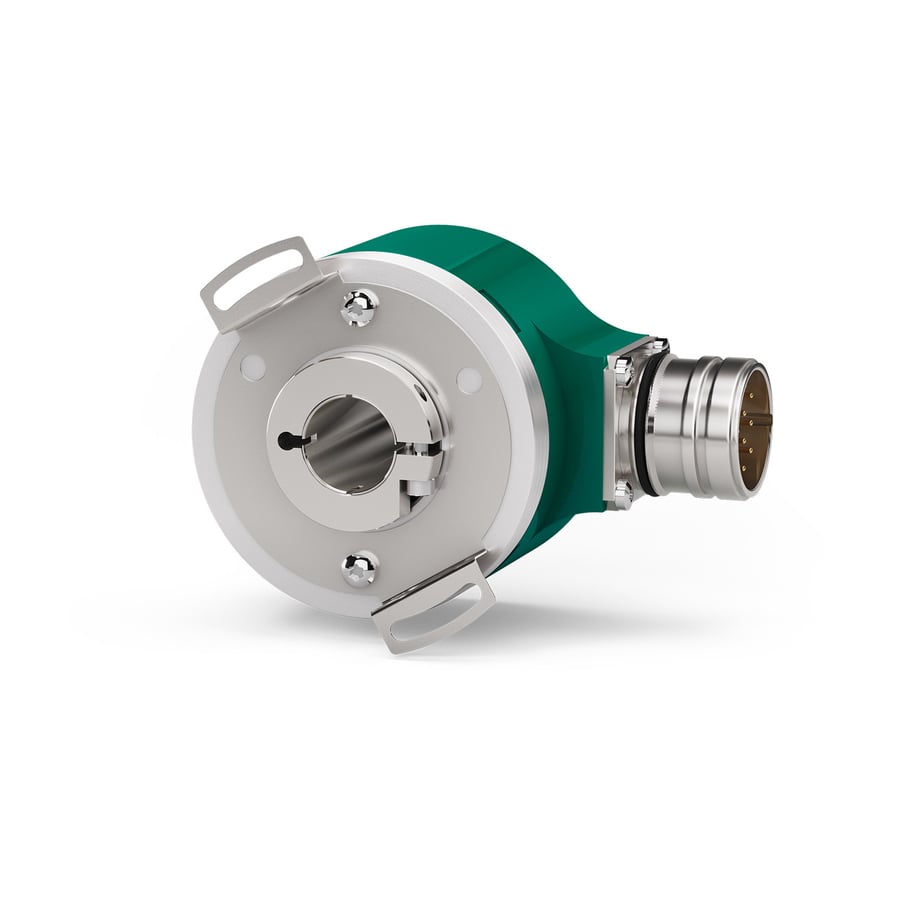

Der Absolutwertgeber EHCT59 zeichnet sich vor allem durch seine 14 mm und 15 mm Durchgangshohlwelle aus, die bei Bedarf durch den Einbau von BR1 Reduzierhülsen auf 6 mm reduziert werden kann.
Er ist in ein Standardgehäuse mit 58 mm Flanschdurchmesser eingebaut und mit der hochgenauen optischen Abtasttechnologie sowie den SSI- und BiSS-Schnittstellen ausgestattet. Durch die Schutzart IP65 und den erweiterten Betriebstemperaturbereich von -40°C bis +100°C (-40°F bis +212°F) ist er für typische Industrieumgebungen geeignet.
In den Multiturn-Versionen ist die Technologieplattform EHG Energy Harvesting Generator integriert. Der Vorteil ist, dass der Multiturn-Zähler batterie- und getriebelos ist, was den Drehgeber leichter und kompakter macht und das Risiko mechanischer Ausfälle reduziert. Die absolute Position wird über die SSI- und BiSS-C-Mode-Schnittstellen durch Kabel- und Steckerverbindungen bereitgestellt. Einige SSI-Versionen können auch 1.024 PPR AB-Inkrementalsignale über Push-Pull- oder Line Driver-Schaltungen oder 1.024 Sinus/Cosinus-1Vss-Signale ausgeben. Ein zusätzlicher Vorteil ist die Universal-Stromversorgungsschaltung, mit der der Eingangsspannungsbereich von +5Vdc auf +30Vdc erweitert werden kann.
Die Single-Turn-Auflösung kann bis zu 25 Bit betragen, während die Gesamtauflösung bis zu 32 Bit erreichen kann.
