Koordinierung von Druckentlastungsvorrichtung (PRD) und Gasrelais in Leistungstransformatoren

{{{sourceTextContent.subTitle}}}

Explosionsschutz-Synergie

{{{sourceTextContent.description}}}

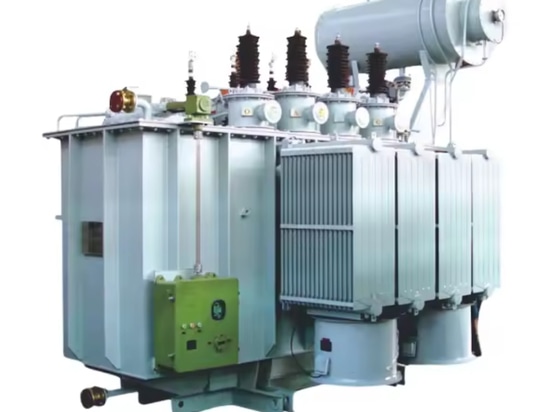

Einleitung In Hochspannungs-Leistungstransformatoren stellen schnelle Druckstöße aufgrund von internen Lichtbogenfehlern und allmähliche Gasansammlungen aufgrund von Überhitzung kritische Sicherheitsrisiken dar. Ein koordiniertes Schutzsystem, das eine Druckentlastungsvorrichtung (PRD) und ein Gasrelais (Buchholzrelais) kombiniert, gewährleistet einen umfassenden Schutz gegen Explosionen und Isolationsversagen. In diesem Dokument werden die einzelnen Funktionen, die Aufgaben der Zusammenarbeit, die Installationsanforderungen und die Wartungsprotokolle gemäß den internationalen Normen (IEC 60599/IEEE C57.104) beschrieben.

1. Funktionen der Komponenten

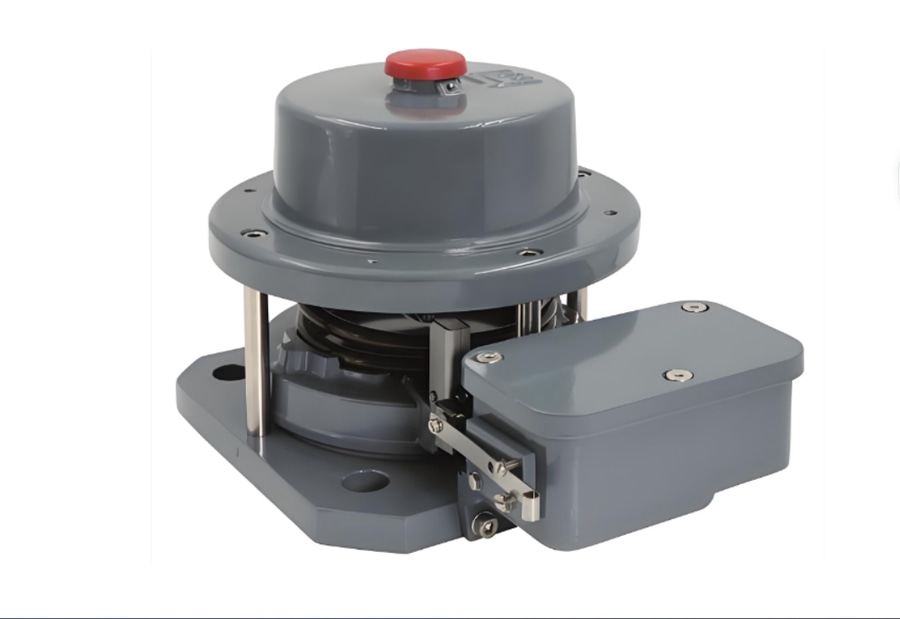

1.1 Druckentlastungsvorrichtung (PRD)
- Zweck: Verringert plötzliche Überdruckereignisse, die durch Lichtbogenfehler im Transformatorenkessel verursacht werden.
- Aktivierungsschwelle: Entlüftet explosionsartig bei 70±5 kPa innerhalb von <10 Millisekunden, um einen Bruch des Kessels zu verhindern.
- Hauptvorteil: Ultraschnelle Reaktion auf katastrophale Fehler, sichere Ableitung von Hochdruckgasen.

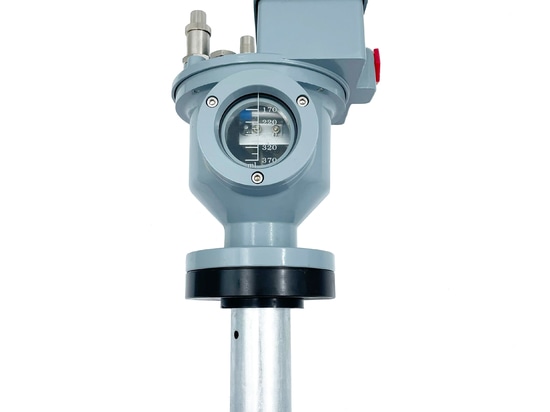

1.2 Gas-Relais (Buchholz-Relais)
- Zweck: Erkennt langsame Gasansammlungen und Unregelmäßigkeiten im Ölfluss bei beginnenden Fehlern (z. B. Überhitzung, Teilentladungen).
- Aktivierungsschwellen:
oAlarmstufe: Wird bei 250 mL gesammeltem Gas ausgelöst (weist auf kleinere Fehler hin).
oAuslösestufe: Wird bei Ölflussraten ≥0,8 m/s ausgelöst (deutet auf starke Überhitzung oder Lichtbogenbildung hin).
- Hauptvorteil: Frühzeitige Warnung vor sich entwickelnden Fehlern, bevor sie eskalieren.

2. System-Synergie & Fehlermodi
- PRD-Rolle: Bewältigt momentane Störlichtbogenbelastungen, die über die Reaktionsfähigkeit des Relais hinausgehen.
- Relais-Rolle: Überwacht langsame Gas-/Öl-Anomalien, die PRDs nicht erkennen können.
- Kritische Zusammenarbeit:
oPRD verhindert Tankexplosion bei heftigen Fehlern.
oRelais identifiziert latente Probleme (z. B. Hotspots in der Wicklung) durch Gasanalyse und ermöglicht so eine präventive Wartung.

3. Installationsrichtlinien
- Gas-Relais: Muss um ≥5° geneigt sein, um eine ordnungsgemäße Gassammlung in der Kammer zu gewährleisten.
- PRD-Platzierung: In einem Abstand von mehr als 1,8 m vom Relais installieren, um Störungen der Entlüftung zu vermeiden.
- Ausrichten: Beide Geräte erfordern eine sichere Verrohrung mit minimalen Biegungen, um Fehlauslösungen zu vermeiden.

4. Wartung und Prüfung
- PRD: Jährliche Druckschwellentests und mechanische Inspektionen.
- Gas-Relais: Halbjährliche Überprüfung der Gasmengenkalibrierung und der Durchflussempfindlichkeit (gemäß IEC 60599).
- Zusätzliche Maßnahmen:
oÖlprobenentnahme für die Analyse gelöster Gase (DGA) zur Validierung der Relaismesswerte.
oPrüfungen nach einer PRD-Aktivierung.

Schlussfolgerung
Durch die Integration von PRD und Gasrelais wird eine robuste Schutzhierarchie für Transformatoren geschaffen, die sowohl plötzliche als auch progressive Fehler abdeckt. Die Einhaltung von Installations- und Wartungsstandards gewährleistet Zuverlässigkeit und reduziert Ausfallzeiten und Katastrophenrisiken. Weitere Einzelheiten finden Sie in IEEE C57.104 (Richtlinien für Gasrelais) und IEC 60255 (Normen für Druckgeräte).

Über Lushan Electronics Mit 50 Jahren Erfahrung in der Herstellung von Transformatoren/Reaktoren beliefern wir Branchen wie erneuerbare Energien, Gesundheitswesen und Schienenverkehr. Wir sind CE/TÜV-zertifiziert und liefern weltweit maßgeschneiderte Lösungen, die ein ausgewogenes Verhältnis zwischen Leistung und Kosten bieten.
