MGS-Technologie und Gasdetektion in Bergwerken

{{{sourceTextContent.subTitle}}}

Warum CH₄-Sensoren so wichtig sind

{{{sourceTextContent.description}}}

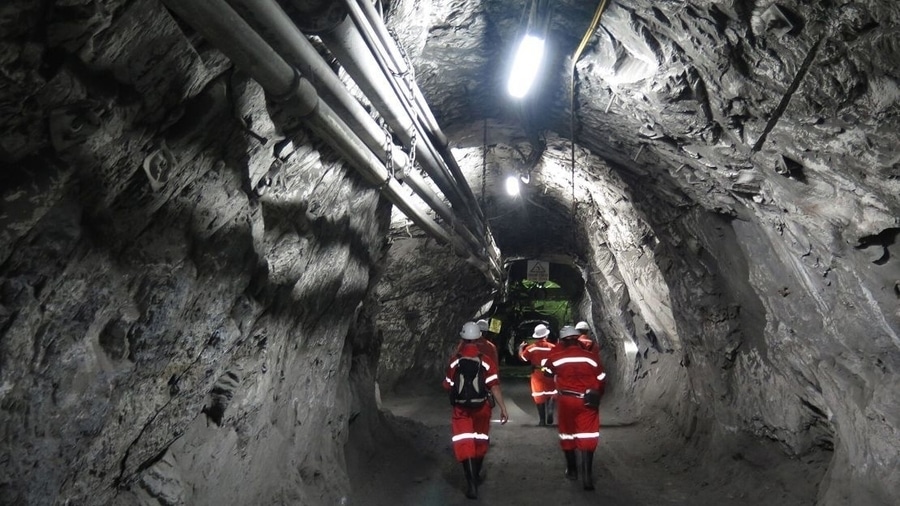

Der Bergbau unter Tage ist nach wie vor eine risikoreiche industrielle Tätigkeit, bei der Methan (CH₄) eines der wichtigsten Sicherheitsrisiken darstellt. Dieses farb- und geruchlose Gas kann sich unbemerkt ansammeln und schon bei relativ geringen Konzentrationen eine explosive Atmosphäre bilden, weshalb eine kontinuierliche Überwachung für einen sicheren Betrieb unerlässlich ist.

Moderne Methanerkennungssysteme sind ein Kernelement der Sicherheitsinfrastruktur in Bergwerken. Sie werden eingesetzt, um die Bewetterung zu steuern, Alarme auszulösen und die Entwicklung explosiver Bedingungen zu verhindern, bevor kritische Schwellenwerte erreicht werden. In diesem Artikel wird erläutert, warum CH₄-Sensoren im Bergbau zwingend erforderlich sind, und die Rolle katalytischer und infraroter Detektionstechnologien in Sicherheitssystemen unter Tage beschrieben.

Methan ist ein brennbares Gas, das bei der Gewinnung von Kohle und Schiefer natürlich freigesetzt wird. Wenn es mit Luft in Konzentrationen von etwa 5 bis 15 Volumenprozent gemischt wird, bildet es eine explosive Atmosphäre, die durch übliche elektrische oder mechanische Quellen im Untertagebau entzündet werden kann.

Unter Bergbaubedingungen führt die Ansammlung von Methan zu zwei primären Sicherheitsrisiken. Erstens erhöht es die Wahrscheinlichkeit von Explosionen erheblich, die nach wie vor eine der Hauptursachen für schwere Unfälle unter Tage sind. Zweitens verdrängt Methan in engen Räumen den Sauerstoff, was eine zusätzliche Gefahr für das Personal darstellt, noch bevor explosive Konzentrationen erreicht werden. Aus diesen Gründen ist die Methankontrolle seit langem ein obligatorisches Element der weltweiten Bergbausicherheitsvorschriften.

Die kontinuierliche CH₄-Überwachung ist daher eine grundlegende Anforderung in modernen Bergwerken. Sie dient der frühzeitigen Warnung vor gefährlichen Zuständen und ermöglicht die rechtzeitige Aktivierung von Belüftungs- und Sicherheitssystemen, bevor kritische Schwellenwerte überschritten werden.

Gaswarnsysteme bilden die Grundlage der Methankontrolle in untertägigen Bergwerken. Sie überwachen kontinuierlich die Atmosphäre und geben Alarmsignale, wenn sich die CH₄-Konzentration vordefinierten Sicherheitsschwellen nähert oder diese überschreitet.

Die Sensoren werden an den Stellen installiert, an denen eine Methanansammlung am wahrscheinlichsten ist, z. B. in Tunneln, an Ortsbrustanlagen, auf Bewetterungsstrecken und in Rückluftkanälen, und werden durch tragbare oder persönliche Detektoren ergänzt, die vom Personal verwendet werden. Die gesammelten Daten werden zur Unterstützung betrieblicher Entscheidungen und automatischer Sicherheitsmaßnahmen verwendet.

In Verbindung mit Lüftungssteuerungssystemen ermöglichen Methansensoren eine automatische Anpassung des Luftstroms als Reaktion auf steigende Gaskonzentrationen. Dieser Feedback-Mechanismus ist ein Kernelement der Explosionsprävention und des routinemäßigen Sicherheitsmanagements in Bergwerken.

Methansensoren messen die CH₄-Konzentration in der Grubenatmosphäre in Echtzeit und liefern Input für Alarm- und Bewetterungssteuerungssysteme, bevor gefährliche Werte erreicht werden. Im Untertagebergbau werden in der Regel zwei Sensorprinzipien verwendet: katalytische (Pellistor-) Sensoren und Infrarotsensoren (NDIR). Diese Technologien unterscheiden sich in der Funktionsweise, den Wartungsanforderungen und der Langzeitstabilität.

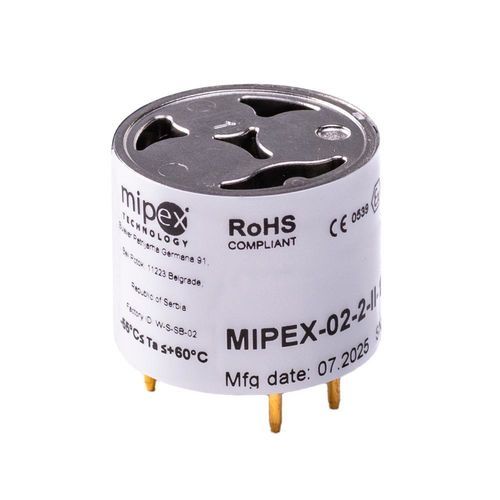

Katalytische Sensoren erkennen Methan durch Oxidation an einem beheizten Katalysatorelement. Die bei dieser Reaktion freigesetzte Wärme verändert den elektrischen Widerstand des Sensorkörpers, der in ein Konzentrationssignal umgewandelt wird, das in der Regel relativ zur unteren Explosionsgrenze ausgedrückt wird. Diese Technologie ist gut etabliert und in LEL-basierten Sicherheitssystemen weit verbreitet, aber sie benötigt Sauerstoff, um korrekt zu funktionieren, und ist empfindlich gegenüber Katalysatorvergiftung und Alterung, was zu regelmäßiger Kalibrierung und periodischem Sensoraustausch führt.

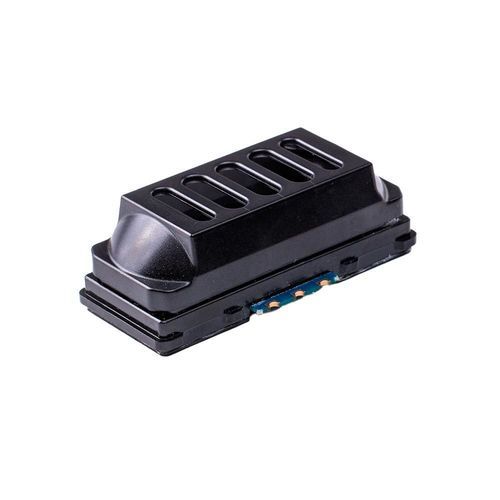

NDIR-Sensoren bestimmen die Methankonzentration durch Messung der Absorption von Infrarotstrahlung bei charakteristischen Wellenlängen von CH₄. Das Messprinzip ist verbrauchsneutral und hängt nicht von der Sauerstoffkonzentration ab. Daher bieten NDIR-Sensoren eine stabile Langzeitleistung bei geringerem Wartungsbedarf. Industrielle NDIR-Sensoren wie der MIPEX-05 sind für den Dauerbetrieb in explosionsgefährdeten Bereichen ausgelegt. Sie bieten Eigensicherheit, einen digitalen Ausgang und eine Lebensdauer, die die von katalytischen Sensoren übertrifft, während sie auch unter anspruchsvollen Bedingungen unter Tage zuverlässig arbeiten.

In unterirdischen Bergwerken sind Methanerkennungssysteme direkt mit der Belüftungs- und Sicherheitskontrollinfrastruktur verbunden. Die Sensordaten werden kontinuierlich verwendet, um die atmosphärischen Bedingungen zu bewerten und vordefinierte Sicherheitsmaßnahmen einzuleiten, wenn die CH₄-Konzentration steigt.

Wenn sich die Methankonzentration einem Alarmschwellenwert nähert, lösen die Detektionssysteme Warnungen aus und interagieren mit der Lüftungssteuerung, um den Luftstrom in den betroffenen Bereichen zu erhöhen. Durch diese Integration kann die Methankonzentration reduziert werden, bevor explosive Bedingungen entstehen, und es können rechtzeitig betriebliche Entscheidungen getroffen werden, einschließlich der Abschaltung von Anlagen oder der Evakuierung von Mitarbeitern, falls erforderlich.

Eine solche geschlossene Interaktion zwischen Gassensoren, Lüftungssteuerung und Alarmsystemen ist ein grundlegendes Element der Explosionsprävention in modernen Bergbaubetrieben.

Die Erkennung von Methan und die Steuerung der Bewetterung im Untertagebau werden durch nationale und internationale Rahmenwerke geregelt, die für Geräte in explosionsgefährdeten Bereichen und für Sicherheitssysteme in Bergwerken gelten. Zertifizierungssysteme wie ATEX und IECEx definieren die Anforderungen an Gaswarngeräte für explosionsgefährdete Bereiche, einschließlich Eigensicherheit und Funktionssicherheit. Die IEC- und EN-Reihe 60079 legt die technischen Anforderungen für elektrische Geräte fest, die in explosionsgefährdeten Bereichen eingesetzt werden, und wird bei der Konzeption von Grubensicherheitssystemen häufig herangezogen.

Bergbauspezifische Betriebsanforderungen werden von nationalen Aufsichtsbehörden wie der MSHA in den Vereinigten Staaten festgelegt, die verbindliche Regeln für die Methanüberwachung, Alarmschwellen und Belüftungsmaßnahmen in unterirdischen Bergwerken aufstellen. Diese Vorschriften legen Konzentrationsgrenzen fest, bei denen Warnungen ausgegeben, die Bewetterung intensiviert und der Betrieb eingestellt werden muss, um die Entwicklung explosiver Bedingungen zu verhindern.

Im Untertagebau herrschen raue Betriebsbedingungen, die hohe Anforderungen an die Gasmessgeräte stellen und sich direkt auf die Zuverlässigkeit der Messungen und die Lebensdauer auswirken.

Zu den wichtigsten Herausforderungen gehören:
- Hohe Luftfeuchtigkeit und Staub in der Luft, die die Sensoroberflächen und Schutzelemente angreifen.
- Temperaturschwankungen, die durch die Tiefe, die Belüftung режимы und die Betriebszyklen verursacht werden.
- Begrenzter Zugang für Wartung und Kalibrierung in aktiven Untertagebetrieben.
- Strenge Strombegrenzungen, insbesondere für eigensichere Geräte.

Technische Ansätze zur Bewältigung dieser Herausforderungen:
- Versiegelte und staubgeschützte optische Pfade in NDIR-Sensoren, um die Messstabilität zu erhalten.
- Temperaturkompensation und Signalkorrektur auf der Sensorebene.
- Eigensichere, stromsparende Sensorkonstruktionen, die für den Dauerbetrieb unter Tage geeignet sind.
- Systemarchitekturen, die manuelle Eingriffe und Wartungshäufigkeit minimieren.

In der industriellen Praxis sind NDIR-Sensoren wie der MIPEX-05 aufgrund ihres verbrauchsfreien Messprinzips, ihres geringen Stromverbrauchs und ihrer Langzeitstabilität in unterirdischen Umgebungen gut für diese Bedingungen geeignet.

Die Entwicklung der Methanerkennung im Untertagebau konzentriert sich auf die Verbesserung der Zuverlässigkeit, die Verringerung des Wartungsaufwands und die Erhöhung des Automatisierungsgrads innerhalb bestehender Sicherheitssysteme und nicht auf die Einführung grundlegend neuer Detektionsprinzipien.

Zu den Hauptrichtungen der Entwicklung gehören:

- Ausweitung des Einsatzes von NDIR-Sensoren mit Langzeitstabilität und geringerer Kalibrierungshäufigkeit in fest installierten Bergwerken.
- Tiefere Integration in Belüftungs- und Sicherheitskontrollsysteme, um schneller und konsequenter auf steigende CH₄-Konzentrationen reagieren zu können.
- Verbesserte Diagnose und Zustandsüberwachung auf Sensorebene, die eine frühzeitige Erkennung von Fehlern und Verschlechterungen ermöglicht.
- Einsatz in schwer zugänglichen Bereichen, wodurch der Bedarf an manuellen Inspektionen reduziert und gleichzeitig eine kontinuierliche Überwachung gewährleistet wird.

In der Praxis wird die Zukunft der Methanerkennung in Bergwerken durch schrittweise Verbesserungen der Robustheit der Sensoren, der Eigensicherheit und der Systemintegration bestimmt, wobei die NDIR-Technologie zunehmend als stabile Referenz für die kontinuierliche industrielle Überwachung eingesetzt wird.

Fallstudie: Wie die Methanerkennung eine Bergbaukatastrophe verhinderte
Im Jahr 2023 modernisierte ein unterirdisches Kohlebergwerk in Osteuropa seine Methanüberwachungsinfrastruktur durch den Einsatz eines fest installierten NDIR CH₄-Detektionssystems, das in das Belüftungssteuerungssystem des Bergwerks integriert wurde. Die Sensoren wurden in abgelegenen Abschnitten mit eingeschränktem Zugang und dem Risiko einer kontinuierlichen Methanfreisetzung installiert.

Während des Routinebetriebs wurde eine erhöhte Methankonzentration in einem schlecht belüfteten Bereich festgestellt. Das Detektionssystem löste eine automatische Erhöhung des Luftstroms aus und generierte einen Alarm im Kontrollraum, so dass die Betreiber die Bedingungen stabilisieren konnten, ohne die Produktion zu unterbrechen.

So konnte die Methankonzentration gesenkt werden, bevor sie einen kritischen Schwellenwert erreichte, kein Personal wurde gefährlichen Bedingungen ausgesetzt, und es kam zu keinen ungeplanten Ausfallzeiten. Der Vorfall bestätigte die Wirksamkeit der kontinuierlichen NDIR-basierten Methanüberwachung als Teil eines integrierten Minensicherheitssystems.

Methan stellt aufgrund seiner explosiven Eigenschaften und seiner Tendenz, sich in engen Räumen anzusammeln, weiterhin eine kritische Gefahr im Untertagebau dar. Eine wirksame Kontrolle der CH₄-Konzentration hängt von der kontinuierlichen Überwachung und der zuverlässigen Integration von Gasdetektionssystemen mit Belüftungs- und Sicherheitskontrollen ab.

Katalytische Sensoren werden weiterhin in UEG-basierten Explosionsschutzsystemen eingesetzt, wenn eine regelmäßige Wartung möglich ist. NDIR-Sensoren bieten eine stabile, langfristige Methanüberwachung mit geringerem Wartungsaufwand und zuverlässigem Betrieb unter anspruchsvollen Bedingungen unter Tage. In der modernen Bergbaupraxis werden in Sicherheitssystemen häufig beide Technologien kombiniert, um verschiedene Betriebsaufgaben innerhalb einer einzigen Schutzarchitektur zu erfüllen.

Die Auswahl und der Einsatz von Methanerkennungs-Technologien sollte auf der Grundlage von gesetzlichen Anforderungen, Umweltbedingungen und Lebenszyklusüberlegungen erfolgen, um einen konsistenten Schutz von Personal und Infrastruktur zu gewährleisten.
