Anwendungsfall | Hochauflösende Bilder, rauscharme Übertragung
{{{sourceTextContent.subTitle}}}

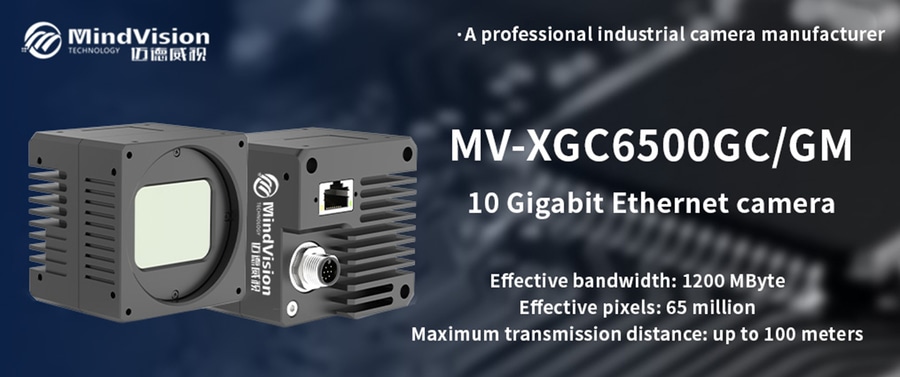

Anwendung des MV-XGC6500GC/GM bei der Erkennung der mittleren Bildgröße eines Mobiltelefons
{{{sourceTextContent.description}}}
Auf dem heutigen hochgradig homogenisierten Smartphone-Markt verlagert sich der Wettbewerb in der Branche vom "Produkt-Hardware-Stacking" zur ultimativen Verfeinerung der "Optimierung der Benutzererfahrung" Als zentrale Strukturkomponente, die das Display, die Hauptplatine und den Akku trägt, sorgt der Smartphone-Rahmen dafür, dass alle Komponenten den richtigen Abstand und stabile Verbindungen aufweisen. Seine Maßgenauigkeit wirkt sich direkt auf die Gesamtqualität der Montage und das Benutzererlebnis aus - die Kontrolle der Toleranzen bedeutet die Kontrolle von Kosten und Ansehen.
Schwierigkeiten bei der Erkennung
Blinde Flecken, die durch strukturelle Komplexität verursacht werden: Der mittlere Rahmen eines Mobiltelefons ist keine flache Struktur, sondern eine gebogene Oberfläche mit Bögen, Rillen und anderen gekrümmten Formen. Aufgrund des hohen Reflexionsvermögens des Materials kann es bei Lichteinfall sehr leicht zu einer lokalen Überbelichtung kommen, die Defekte wie Kratzer und Dellen verdeckt und zu einer nicht durchgeführten Inspektion führt.
Ausgleich von Präzision und Geschwindigkeit: Die Maßtoleranzen von Smartphone-Halbschalen sind extrem eng, was eine extrem hohe Kameraauflösung erfordert. Außerdem arbeiten die Produktionslinien in Hochgeschwindigkeits-Fließbandumgebungen, was zu einem erheblichen Druck bei der Datenverarbeitung führt.
Eine Industriekamera, die für verschiedene Szenarien geeignet ist, muss in mehreren Dimensionen bahnbrechende Ergebnisse erzielen. Die von MindVision unabhängig entwickelte MV-XGC6500GC/GM hat folgende Vorteile:
01 Hochpräzise Erkennung: 65 Millionen effektive Pixel (9344x7000 Auflösung) können die kleinsten Dimensionen des Handyrahmens (wie z. B. Eckenradius, Blendengenauigkeit usw.) klar erfassen und erfüllen damit die Anforderungen an eine hochpräzise Erkennung.
02 Hocheffiziente und stabile Übertragung: Die effektive Bandbreite von 1200 MByte, die dem 10-fachen eines Gigabit-Netzwerks entspricht, gewährleistet einen reibungslosen Betrieb von Hochgeschwindigkeits-Produktionslinien und reduziert die Bildübertragungszeit und die Latenzzeit erheblich.
03 Niedrige Kosten, einfacher Einsatz: Die stabile Kommunikation wird durch 100 Meter lange Übertragungsstrecken und Super-Kategorie-6-Netzwerkkabel erreicht, was eine komplexe Verkabelung überflüssig macht und es für Fabrikumgebungen geeignet macht. Es ist die optimale Lösung für "hohe Bandbreite + niedrige Kosten"
04 Hohe Kompatibilität: Unterstützt GigEVision- und GenICam-Standards sowie das gleiche SDK wie Gigabit-Netzwerkkameras, was die Anpassungskosten bei der Entwicklung von Erkennungssystemen reduziert.
Sie kombiniert hohe Klarheit, geringes Rauschen und herausragende Leistung und ist damit eine effiziente und zuverlässige Lösung für die industrielle Inspektion.
Anwendungsfälle
Hochpräzise Bildinspektion des mittleren Rahmens von Mobiltelefonen unter Verwendung eines kollaborativen Beleuchtungssystems mit mehreren Lichtquellen: Dome-Beleuchtung wird verwendet, um Oberflächenreflexionen zu eliminieren, koaxiale Beleuchtung wird verwendet, um den Kantenkontrast zu erhöhen, und ein einzelnes geneigtes Licht wird verwendet, um kleinere Defekte hervorzuheben, um sicherzustellen, dass vollständige und klare Bilder des mittleren Rahmens erhalten werden. Nach der Aufnahme der Bilder werden diese mit Hilfe von Bildverarbeitungsalgorithmen analysiert, um die Lochkoordinaten genau zu lokalisieren und die wichtigsten Dimensionsparameter zu ermitteln.
Kamera-Parameter
MV-XGC6500GC | MV-XGC6500GM
Sensor-Typ | CMOS
Kameratyp | Farbe | Schwarz-Weiß
pixelgröße | 3,2um x 3,2um
effektive Pixel | 65 Millionen
Auflösung @ Bildrate | 9344x7000 @15.75fps
Belichtungsmethode | Global Shutter
Belichtungszeitbereich (ms) | 0,009~18874,359
