Ein umfassender Leitfaden für Hydraulikschlauchmuffen

Hydraulische Schlauchmuffen

Hydraulische Systeme sind in hohem Maße auf Schläuche angewiesen, um Flüssigkeiten unter hohem Druck zu übertragen. Im Laufe der Zeit können diese Schläuche extremen Temperaturen, Abrieb und Chemikalien ausgesetzt sein, was sie anfällig für Schäden und Ausfälle macht. Hydraulikschlauchmanschetten sind Schutzhüllen zum Schutz dieser wichtigen Komponenten. In diesem Leitfaden erfahren Sie mehr über die Vorteile, die Arten und die besten Verfahren zur Verwendung von Hydraulikschlauchmanschetten, um die Lebensdauer und Leistung Ihrer Hydrauliksysteme zu verlängern.

Was sind Hydraulikschlauchmanschetten?

Hydraulikschlauchmanschetten sind haltbare, hochleistungsfähige Abdeckungen, die Hydraulikschläuche vor einer Reihe von Umwelteinflüssen wie Abrieb, Hitze und chemischen Einflüssen schützen. Diese Manschetten dienen als erste Verteidigungslinie und verhindern Verschleiß, der zu Schlauchausfällen, Leckagen und Ausfallzeiten führen könnte.

Warum sind Hydraulikschlauchmanschetten wichtig?

Schutz vor Abrieb: Hydraulikschläuche werden oft durch enge Räume geführt und sind wiederholten Bewegungen, Reibung und dem Kontakt mit rauen Oberflächen ausgesetzt. Schlauchmanschetten wirken wie eine Barriere und verhindern Abrieb, der Risse oder Lecks in der Außenschicht des Schlauchs verursachen kann.

Hitzebeständigkeit: In Umgebungen mit hohen Temperaturen sind Hydraulikschläuche anfällig für Hitzeschäden, die ihre Integrität beeinträchtigen und zu einem vorzeitigen Ausfall führen können. Viele Hydraulikschlauchmanschetten sind aus hitzebeständigen Materialien wie Glasfaser oder Silikon gefertigt, um die Schläuche vor extremen Temperaturen zu schützen.

Chemische Beständigkeit: Hydraulikschläuche können verschiedenen Chemikalien, Ölen und Lösungsmitteln ausgesetzt sein, die das Schlauchmaterial mit der Zeit zersetzen können. Schlauchmanschetten aus chemisch beständigen Geweben schützen den Schlauch vor diesen gefährlichen Substanzen und gewährleisten die Langlebigkeit des Systems.

Druckentlastung: Im Falle eines Bruchs oder Lecks helfen Schlauchmanschetten, die Flüssigkeit einzudämmen und zu verhindern, dass sie in die Umgebung spritzt. Diese Eindämmung ist sowohl für die Sicherheit als auch für die Effizienz von Hochdruck-Hydrauliksystemen entscheidend.

Verbesserte Ästhetik und Organisation: Muffen helfen dabei, mehrere Schläuche zu bündeln und sie ordentlich und organisiert zu halten. Dies kann die Wartung und Inspektion erleichtern und gleichzeitig das Gesamterscheinungsbild des Systems verbessern.

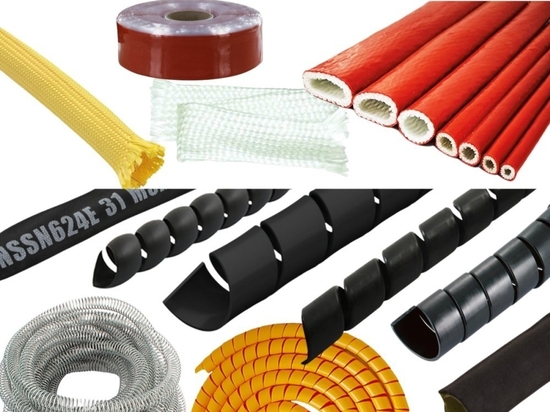

Arten von Hydraulikschlauchmanschetten

Glasfaserschläuche: Hydraulikschlauchmanschetten aus Glasfaser werden häufig für Hochtemperaturanwendungen eingesetzt. Sie bieten einen hervorragenden Hitzeschutz und können Temperaturen bis zu 538 °C (1000 °F) standhalten. Sie sind ideal für den Einsatz in Branchen wie der Automobilindustrie, der Luft- und Raumfahrt und dem Schwermaschinenbau, in denen extreme Temperaturen üblich sind.

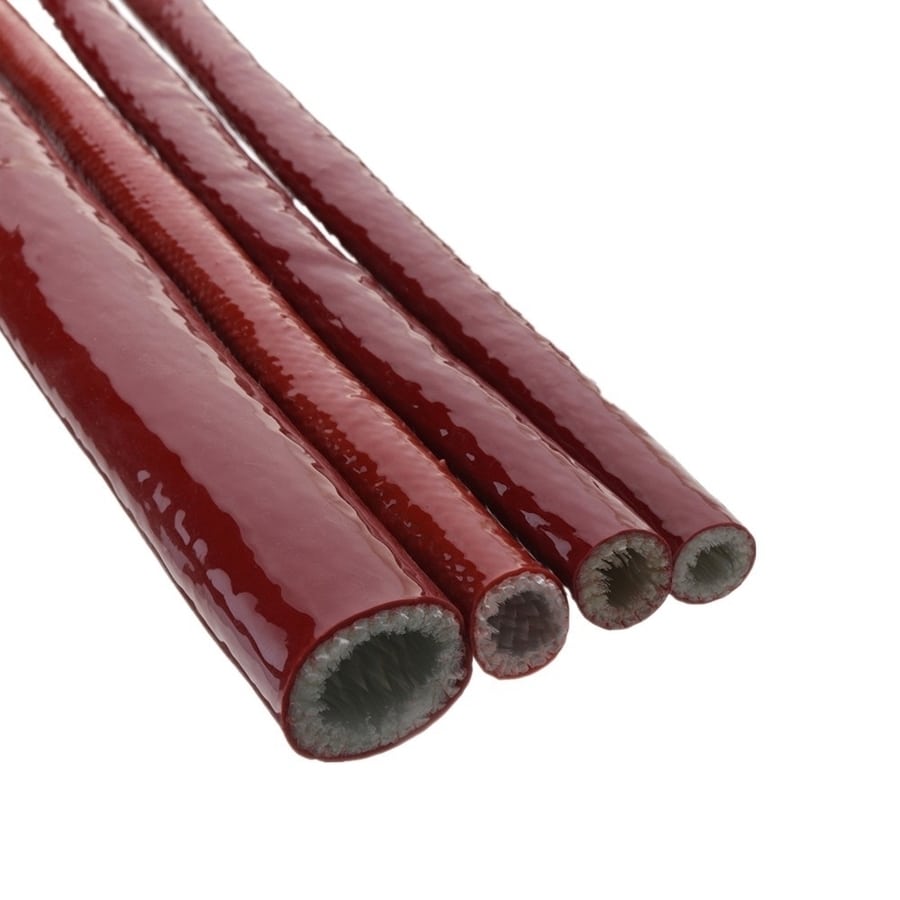

Silikonbeschichtete Manschetten: Silikonbeschichtete Schlauchmanschetten bieten eine hervorragende Flexibilität und Hitzebeständigkeit und werden häufig unter extremen Temperaturbedingungen eingesetzt. Diese Manschetten können Temperaturen von bis zu 260°C (500°F) standhalten und sind besonders effektiv in Umgebungen, in denen die Schläuche ständig hohen Temperaturen ausgesetzt sind.

Manschetten aus Polyester und Nylon: Diese Manschetten aus synthetischem Gewebe sind abriebfest und können sowohl in Nieder- als auch in Hochdruckhydrauliksystemen eingesetzt werden. Polyester- und Nylonschläuche sind leicht, flexibel und chemikalienbeständig und eignen sich daher ideal für den Einsatz in industriellen Anwendungen, in denen Verschleiß und Abnutzung vorherrschen.

Kevlar-Manschetten: Kevlar ist für seine Festigkeit und Schnittbeständigkeit bekannt und wird in Hydraulikschlauchmanschetten verwendet, wenn Schutz vor extremem Abrieb oder Stößen erforderlich ist. Diese Muffen eignen sich perfekt für Hochdruck- und Schwerlastanwendungen, z. B. in Bau- oder Bergbaumaschinen.

Thermoplastische Manschetten: Thermoplastische Hydraulikschlauchmanschetten wurden für Umgebungen entwickelt, in denen chemische Beständigkeit und Abriebfestigkeit eine wichtige Rolle spielen. Sie sind leicht und flexibel und können in einer Vielzahl von Branchen eingesetzt werden, z. B. in der verarbeitenden Industrie, der Landwirtschaft und der Lebensmittelverarbeitung.

Aluminisierte Manschetten: Aluminisierte Hydraulikschlauchmanschetten sind mit einer aluminisierten Schicht versehen, die Wärme reflektiert und einen hervorragenden Schutz gegen Strahlungshitze bietet. Diese Manschetten werden häufig in Abgassystemen und anderen Umgebungen mit hoher Hitzeentwicklung eingesetzt.

Die Auswahl der richtigen Hydraulikschlauchmanschette

Bei der Auswahl einer Hydraulikschlauchmanschette sind die folgenden Faktoren zu berücksichtigen:

Temperaturbeständigkeit: Vergewissern Sie sich, dass das Material der Manschette für die maximale Temperatur ausgelegt ist, der Ihr Hydrauliksystem ausgesetzt sein wird. Verschiedene Materialien bieten unterschiedliche Temperaturtoleranzen, wählen Sie also entsprechend.

Abriebfestigkeit: Berücksichtigen Sie den Abrieb, dem der Schlauch ausgesetzt sein wird. Wenn der Schlauch durch unwegsames Gelände oder enge Räume verlegt wird, wählen Sie ein Muffenmaterial, das die höchste Abriebfestigkeit bietet.

Chemische Belastung: Wenn der Schlauch mit Ölen, Lösungsmitteln oder anderen Chemikalien in Berührung kommt, wählen Sie eine Manschette aus chemisch beständigen Materialien.

Eindämmung von Druck: Bei Hochdruckanwendungen kann eine berstsichere Manschette helfen, Schäden und Lecks zu vermeiden. Einige Manschetten sind speziell für die Eindämmung von Leckagen und Brüchen ausgelegt, was eine zusätzliche Sicherheitsstufe darstellt.

Einfacher Einbau: Achten Sie auf Manschetten, die sich leicht anbringen und entfernen lassen, insbesondere bei wartungsintensiven Anwendungen. Klettverschlüsse, Reißverschlüsse oder geteilte Manschettendesigns können eine schnelle und problemlose Installation ermöglichen.

Flexibilität und Gewicht: Je nach Umgebung und Bewegung des Schlauchs benötigen Sie eine Manschette, die flexibel genug ist, um den erforderlichen Bewegungsspielraum zu gewährleisten, ohne das System zu sehr zu belasten.

Einbau von Hydraulikschlauchmanschetten

Die Installation von Hydraulikschlauchmanschetten ist ein relativ einfacher Vorgang, der jedoch sorgfältige Aufmerksamkeit erfordert, um einen vollständigen Schutz zu gewährleisten:

Reinigen Sie den Schlauch: Reinigen Sie den Hydraulikschlauch vor dem Einbau der Muffe, um Schmutz, Öl oder Ablagerungen zu entfernen. Dadurch wird sichergestellt, dass die Muffe sicher sitzt und der Schlauch nicht durch Verunreinigungen beschädigt wird.

Wählen Sie die richtige Manschette: Wählen Sie die passende Manschette für Ihre Anwendung auf der Grundlage der zuvor besprochenen Faktoren (Temperatur, Abrieb, chemische Belastung usw.).

Ziehen Sie die Muffe über den Schlauch: Bei den meisten Manschettentypen können Sie die Manschette über den Schlauch stülpen und mit dem mitgelieferten Verschlussmechanismus (Klettverschluss, Reißverschluss oder Clip) sichern.

Zuschneiden der Manschette: Schneiden Sie die Manschette bei Bedarf auf die richtige Länge zu und stellen Sie sicher, dass sie die gesamte zu schützende Schlauchlänge abdeckt.

Sichern Sie die Enden: Befestigen Sie die Enden der Manschette, um zu verhindern, dass sie während des Betriebs abrutscht oder sich verschiebt. Vergewissern Sie sich, dass die Manschette richtig ausgerichtet ist und die am meisten gefährdeten Bereiche des Schlauchs abdeckt.

Instandhaltung von Hydraulikschlauchmanschetten

Obwohl Hydraulikschlauchmanschetten einen erheblichen Schutz bieten, ist es wichtig, sie regelmäßig zu überprüfen und zu warten, um ihre Wirksamkeit zu gewährleisten:

Auf Beschädigungen untersuchen: Prüfen Sie die Manschetten auf Anzeichen von Verschleiß, wie Schnitte, Abschürfungen oder Hitzeschäden. Ersetzen Sie alle beschädigten Manschetten.

Reinigen Sie die Hülsen: Reinigen Sie die Muffen regelmäßig, um Schmutz, Fett oder Chemikalien zu entfernen. Dies kann dazu beitragen, die Lebensdauer von Muffe und Schlauch zu verlängern.

Bei Bedarf auswechseln: Wenn eine Manschette beschädigt ist oder keinen ausreichenden Schutz mehr bietet, ersetzen Sie sie umgehend, um die Integrität des Hydrauliksystems nicht zu gefährden.

Fazit

Hydraulikschlauchmanschetten sind eine einfache, aber äußerst effektive Lösung zur Verlängerung der Lebensdauer und Zuverlässigkeit von Hydrauliksystemen. Durch den Schutz der Schläuche vor Abrieb, Hitze, Chemikalien und Druckstößen spielen diese Manschetten eine entscheidende Rolle bei der Minimierung von Ausfallzeiten und der Vermeidung kostspieliger Reparaturen. Bei der Auswahl der richtigen Manschette für Ihre Anwendung sollten Sie die spezifischen Anforderungen Ihres Hydrauliksystems berücksichtigen, einschließlich Temperaturbeständigkeit, Abriebschutz und einfache Installation. Bei ordnungsgemäßer Wartung können Hydraulikschlauchmanschetten eine lange Lebensdauer und optimale Leistung Ihrer Maschinen und Anlagen gewährleisten.
