Auswahl einer Hydraulikschlauch-Schutzmanschette nach Temperatur, Abrieb und Installation

{{{sourceTextContent.subTitle}}}

Ein praktischer Leitfaden zur Auswahl der richtigen Schlauchschutzmanschette auf der Grundlage von Hitzeeinwirkung, Verschleißbedingungen und Installationsanforderungen.

{{{sourceTextContent.description}}}

Hydraulikschläuche werden in anspruchsvollen Umgebungen eingesetzt, in denen äußere Schäden oft genauso schwerwiegend sind wie ein Druckausfall im Inneren des Schlauchs. In Baumaschinen, Bergbaumaschinen, landwirtschaftlichen Anlagen, Stahlwerken, Gießereien und mobilen Hydraulikaggregaten sind die Schläuche Abrieb, Strahlungshitze, Schmelzspritzern, Vibrationen, Stößen, Witterungseinflüssen und wiederholten Bewegungen ausgesetzt. Die Wahl der richtigen Hydraulikschlauch-Schutzmanschette trägt dazu bei, den vorzeitigen Verschleiß der Schläuche zu verringern, ihre Lebensdauer zu verlängern und einen sichereren Systembetrieb zu gewährleisten.

Die richtige Manschette wird nicht allein nach dem Materialnamen ausgewählt. Sie sollte nach drei praktischen Faktoren ausgewählt werden: Temperaturbelastung, Abriebstärke und Einbaubedingungen.

1. Beginnen Sie mit der Temperatureinwirkung

Die Temperatur ist in der Regel der erste Auswahlfaktor, da nicht alle Schlauchschutzprodukte für dieselbe Art von Hitze ausgelegt sind.

Umgebungen mit niedrigen bis mittleren Temperaturen

Wenn das Hauptrisiko in allgemeiner Abnutzung, Reibung, Bündelung oder leichtem mechanischem Kontakt besteht und der Schlauch nicht in der Nähe extremer Wärmequellen verlegt wird, ist eine Standard-Abriebschutzmanschette oft ausreichend. Textilmanschetten aus Nylon oder Polyester sind gängige Optionen für diese Art von Aufgaben.

Diese Manschetten sind geeignet, wenn das Ziel hauptsächlich darin besteht,:

den Oberflächenverschleiß zu verringern
schlauchbündel zu organisieren
reibung an benachbarten Komponenten zu verhindern
den Schutz in normalen industriellen Umgebungen zu verbessern
Umgebungen mit hoher Strahlungswärme

Wenn Hydraulikschläuche in der Nähe von Motoren, Auspuffanlagen, heißen Oberflächen, Wärmetauschern oder anderen Bereichen mit hohen Temperaturen verlaufen, muss die Schutzhülle mehr als nur Abriebfestigkeit bieten. In diesen Fällen sind hitzereflektierende oder hochtemperaturbeständige Manschetten besser geeignet.

Ein für den Schutz vor Strahlungshitze ausgelegter Schlauch kann erforderlich sein, wenn:

die Schlauchführung in der Nähe heißer Metalloberflächen verläuft
die Ausrüstung in geschlossenen Motorräumen betrieben wird
wärmestau die Alterung der Schläuche beschleunigen kann
bediener eine zusätzliche thermische Abschirmung um empfindliche Leitungen herum benötigen
Flammen, geschmolzene Spritzer und extreme Hitzeeinwirkung

In Stahlwerken, Gießereien, Glasfabriken, Schweißbereichen und anderen schwierigen thermischen Umgebungen ist ein Hochtemperatur-Feuerschutzschlauch in der Regel die bessere Wahl. Eine silikonbeschichtete Glasfaser-Feuerschutzmanschette wird üblicherweise dort eingesetzt, wo Hydraulikschläuche vor Flammen, Schmelzenspritzern und starker Hitzeeinwirkung geschützt werden müssen.

Diese Art von Manschette wird im Allgemeinen gewählt, wenn:

funken oder geschmolzenes Metall den Schlauch berühren können
offene Flammen oder Stichflammen möglich sind
der Schlauch einen besseren Schutz unter rauen thermischen Bedingungen bieten muss
die Sicherheitsanforderungen höher sind als beim Standard-Abriebschutz

Kurz gesagt, wenn das Temperaturrisiko steigt, muss der Schlauch vom einfachen Abriebschutz zum thermischen Schutz oder zum Brandschutz übergehen.

2. Bewerten Sie den Grad der Abrasion

Abrieb ist eine der häufigsten Ursachen für Schäden an der Schlauchhülle. Auch wenn die Temperaturen nicht extrem sind, kann wiederholtes Reiben die Lebensdauer des Schlauchs schnell verkürzen.

Leichter Abrieb

Bei leichtem Abrieb ist eine flexible Textilhülle oft ausreichend. Dies ist in Systemen üblich, in denen Schläuche gelegentlich nahe gelegene Komponenten berühren oder in denen Bündelung und grundlegender Schutz der Umhüllung die Hauptanforderungen sind.

Typische Anwendungen sind:

kompaktmaschinen
landwirtschaftliche Hydraulikleitungen
allgemeine Industrieausrüstung
schlauchbündel in kontrollierten Verlegebereichen
Mittlerer bis starker Abrieb

Wenn der Schlauch häufigem Reiben, Schleifen, Vibrationen oder Bewegungen gegen Metallkanten, Halterungen oder benachbarte Schläuche ausgesetzt ist, sollte eine stärkere abriebfeste Manschette gewählt werden.

Für diese Bedingungen suchen Käufer häufig nach:

dickere Textilschläuche
engmaschig gewebte Schutzschläuche
hochfesten Garnkonstruktionen
spezielle abriebfeste Schlauchschutzprodukte
Stoß und mechanischer Kontakt von außen

Wo Schläuche von Trümmern getroffen, über raue Oberflächen geschleift oder wiederholtem Außenkontakt ausgesetzt werden können, werden die Schutzanforderungen strenger. In diesen Situationen muss der Käufer unter Umständen eine robustere Schutzart in Betracht ziehen, z. B. verstärkte Textilmanschetten oder alternative Schutzvorrichtungen, je nach Verlegung und Einsatzbedingungen.

Der entscheidende Punkt ist einfach:
je mehr sich der Schlauch bewegt und von außen reibt, desto höher sind die Anforderungen an die Abriebfestigkeit.

3. Berücksichtigen Sie die Installationsmethode

Eine Manschette, die in der Theorie gut funktioniert, kann dennoch die falsche Wahl sein, wenn sie in der tatsächlichen Schlauchleitung schwer zu installieren ist. Der Einbau ist einer der am häufigsten übersehenen Auswahlfaktoren.

Aufsteckbare Manschetten

Aufsteckmanschetten sind ideal, wenn der Schlauchschutz vor der Endmontage installiert wird oder wenn die Schlauchenden ein einfaches Überstreifen der Manschette ermöglichen. Dieser Typ wird häufig von Erstausrüstern und Schlauchleitungsherstellern gewählt, da er einen sauberen Sitz und eine durchgehende Abdeckung bietet.

Aufsteckmanschetten sind geeignet, wenn:

die Schlauchleitung von Anfang an gebaut wird
die Armaturen noch nicht installiert sind
eine Abdeckung über die gesamte Länge erforderlich ist
das Ziel ein sauberer und sicherer Sitz der Manschette ist
Manschetten mit Umschlag oder Klettverschluss

Wenn vorhandene Schläuche bereits in der Maschine installiert sind, kann der Ausbau schwierig, zeitaufwändig oder unpraktisch sein. Bei Nachrüstungen sind Wrap-Around-Manschetten oder Klettverschluss-Manschetten oft die effizientere Lösung.

Sie sind besonders nützlich, wenn:

der Schlauch bereits an der Anlage angeschlossen ist
die Wartung vor Ort schnell durchgeführt werden muss
die Schlauchführung komplex ist
die Demontagekosten hoch sind
Lösungen mit Spirale oder externer Umwicklung

Bei einigen Anwendungen, insbesondere wenn eine schnelle Installation vor Ort und ein örtlich begrenzter externer Schutz erforderlich sind, können spiralförmige Schutzvorrichtungen oder Schutzhüllen bevorzugt werden. Diese werden häufig gewählt, wenn das Hauptaugenmerk auf äußerer Abnutzung und nicht auf vollständiger thermischer Abschirmung liegt.

Die Wahl des Einbaus sollte daher den tatsächlichen Gegebenheiten entsprechen:

neubau = Aufstecklösungen eignen sich oft am besten
nachrüstung/Wartung = Wrap-around- oder Klettverschlusslösungen sind oft praktischer
4. Passen Sie das Muffenmaterial an die Arbeitsbedingungen an

Nachdem Temperatur, Abrieb und Installation geprüft wurden, kann das Manschettenmaterial genauer abgestimmt werden.

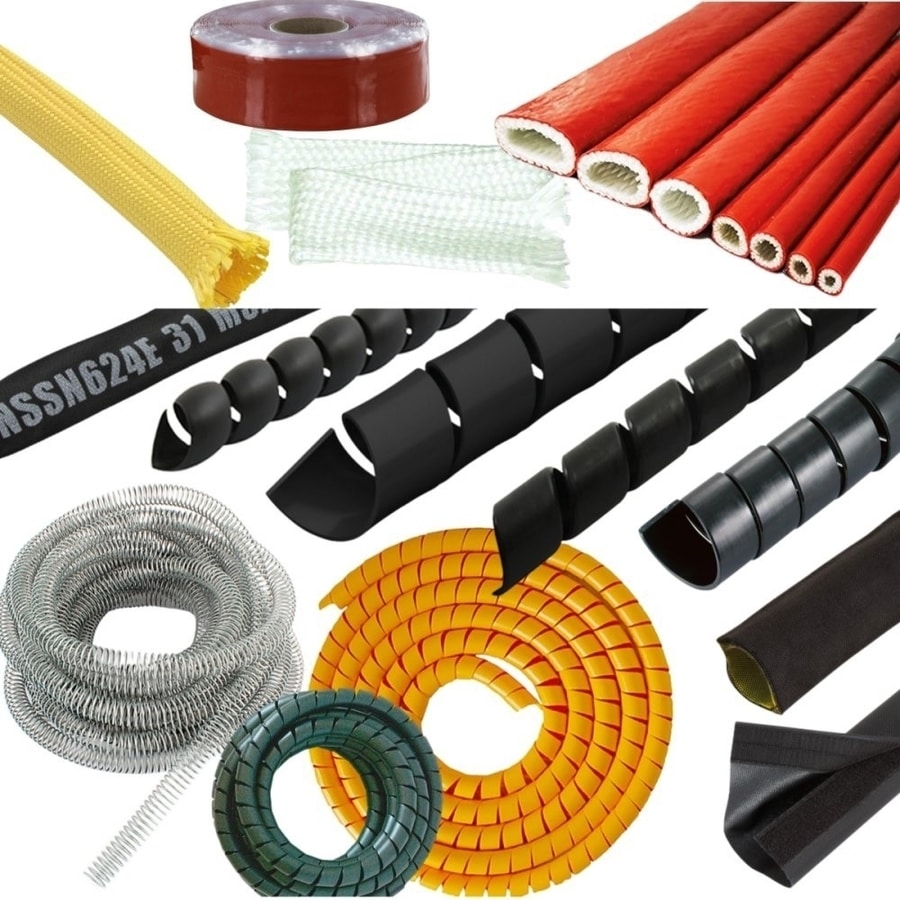

Nylonhülse

Nylonschläuche werden häufig als Abriebschutz in Hydraulik- und Industrieanwendungen eingesetzt. Sie sind eine praktische Wahl für die Schlauchbündelung, den Verschleißschutz und den allgemeinen mechanischen Schutz.

Polyester-Schlauch

Polyesterschläuche werden ebenfalls häufig für den Schutz von Schläuchen verwendet und werden oft für einen stabilen allgemeinen Abriebschutz in industriellen Umgebungen ausgewählt.

Aramid-Schlauch

Schutzschläuche auf Aramidbasis werden in der Regel gewählt, wenn im Vergleich zu Standard-Textilmaterialien eine höhere Festigkeit und eine bessere Wärmebeständigkeit erforderlich sind.

Glasfaser- oder silikonbeschichteter Glasfaser-Brandschutzschlauch

Dies ist die bevorzugte Richtung, wenn Hitze, Flammen und geschmolzene Spritzer ein großes Problem darstellen. Sie wird häufig für den Brandschutz von Hydraulikschläuchen in rauen Industrieumgebungen und bei mobilen Geräten verwendet.

Es gibt kein einzelnes Material, das für jede Aufgabe am besten geeignet ist. Die richtige Auswahl hängt vom tatsächlichen Ausfallrisiko des Schlauches ab.

5. Wählen Sie entsprechend der Anwendungsumgebung

Unterschiedliche Branchen schaffen unterschiedliche Schutzprioritäten.

Baumaschinen

Bagger, Lader, Kräne und andere mobile Ausrüstungen müssen häufig gegen Abrieb, Vibrationen, Reibung von außen und Einwirkung von außen geschützt werden. In vielen Fällen werden abriebfeste Manschetten oder Wickelprotektoren verwendet.

Bergbau-Ausrüstung

Bergbauanwendungen sind oft mit starkem Abrieb, Schmutz, Bewegung und rauen Betriebsbedingungen verbunden. Der Schutz von Schläuchen in diesem Bereich erfordert in der Regel eine höhere Verschleißfestigkeit und eine zuverlässige Installationsleistung.

Landmaschinen

Landwirtschaftliche Systeme benötigen oft ein ausgewogenes Verhältnis zwischen Abriebschutz, Flexibilität, Witterungsbeständigkeit und wirtschaftlicher Installation für mobile Hydraulikleitungen.

Stahlwerke und Gießereien

In diesen Umgebungen wird weitaus mehr Wert auf die Beständigkeit gegen Hitze, Flammen und geschmolzene Spritzer gelegt. Hier sind Brandschutzschläuche oft die bessere Wahl.

Industrielle Hydrauliksysteme

Bei stationären oder halbstationären Industriesystemen kann der Schwerpunkt bei der Auswahl der Manschetten auf der Organisation der Schläuche, der Abriebkontrolle, dem Wartungszugang und der lokalen Hitzeeinwirkung liegen.

6. Stellen Sie diese Fragen vor der Auswahl

Vor der Auswahl einer Hydraulikschlauch-Schutzmanschette sollten sich Käufer vergewissern:

Ist das Hauptrisiko Hitze, Abrieb oder beides?
Ist der Schlauch einer Flamme, geschmolzenen Spritzern oder nur Strahlungswärme ausgesetzt?
Bewegt sich der Schlauch während des Betriebs ständig?
Handelt es sich bei der Manschette um eine neue Schlauchleitung oder eine Nachrüstungsinstallation?
Ist die Flexibilität wichtiger als eine hohe Verschleißfestigkeit?
Erfordert die Anwendung eine schnelle Installation vor Ort?
Wird der Schlauch im Bauwesen, im Bergbau, in der Landwirtschaft, in der Stahlindustrie oder in der allgemeinen Industrie verwendet?

Je klarer diese Fragen beantwortet werden, desto genauer wird die Auswahl der Manschette sein.

Fazit

Bei der Auswahl einer Hydraulikschlauch-Schutzmanschette geht es nicht nur um die Wahl eines Materials oder eines passenden Schlauchdurchmessers. Die richtige Lösung sollte sich an der Temperaturbelastung, dem Grad des Abriebs und der Installationsmethode orientieren.

Für den allgemeinen Verschleißschutz sind oft abriebfeste Textilmanschetten geeignet.
Für Umgebungen mit hoher Hitze sind hitzebeständige Manschetten besser geeignet.
Für den Schutz vor Flammen und Spritzern von geschmolzenem Material sollten Feuerschutzmanschetten in Betracht gezogen werden.
Bei Nachrüstungen können Wrap-around- oder Klettverschlusslösungen die Installation erheblich vereinfachen.

Eine gut gewählte Hydraulikschlauch-Schutzmanschette trägt dazu bei, die Haltbarkeit der Schläuche zu verbessern, die Wartungshäufigkeit zu verringern und den sicheren Betrieb in anspruchsvollen Hydrauliksystemen zu unterstützen.
