Brandschutzmanschette vs. Abrasionsmanschette für Hydraulikschläuche

{{{sourceTextContent.subTitle}}}

Ein praktischer Vergleich von Brandschutzmanschetten und Abriebmanschetten für Hydraulikschläuche in hochhitzigen, stark beanspruchten und anspruchsvollen industriellen Umgebungen.

{{{sourceTextContent.description}}}

Hydraulikschläuche sind nicht nur dem Innendruck ausgesetzt. In realen Betriebsumgebungen können äußere Bedrohungen wie Hitze, Flammen, Schmelzspritzer, Reibung, Vibrationen, Schlauchbewegungen und mechanischer Verschleiß Schäden an der Schlauchhülle verursachen, die Lebensdauer verkürzen und das Wartungsrisiko erhöhen. Zwei in Hydrauliksystemen häufig verwendete Schutzoptionen sind Brandschutzmanschetten und Abriebmanschetten. Obwohl beide für den Schutz von Schläuchen konzipiert sind, sind sie nicht für die gleichen Arbeitsbedingungen gedacht.

Das Verständnis des Unterschieds zwischen diesen beiden Schutzarten hilft Einkäufern, Ingenieuren und Wartungsteams, die richtige Lösung für das tatsächliche Risiko rund um den Schlauch zu wählen.

1. Was ist eine Brandschutzmanschette?

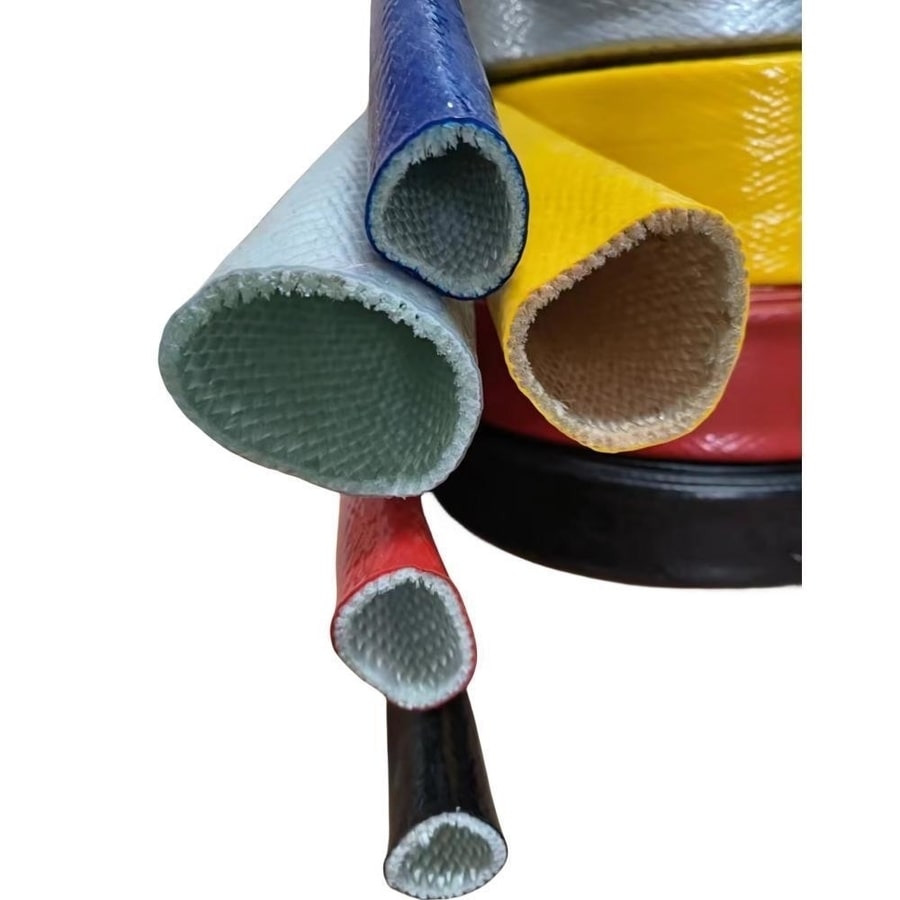

Eine Brandschutzmanschette ist eine Hochtemperaturschutzmanschette für Schläuche, Kabel und Flüssigkeitsleitungen, die großer Hitze, Flammen und geschmolzenen Spritzern ausgesetzt sind. Bei hydraulischen Anwendungen ist die gebräuchlichste Konstruktion eine silikonbeschichtete Glasfasermanschette, die thermische Beständigkeit mit einer äußeren Schutzschicht kombiniert.

Brandschutzmanschetten werden in der Regel beim Betrieb von Hydraulikschläuchen verwendet:

in der Nähe von Motoren oder Abgaskomponenten
in der Nähe von Hochtemperatur-Industrieanlagen
in Stahlwerken, Gießereien und Glasfabriken
in Bereichen, in denen Funken, Hitzeblitze oder geschmolzene Spritzer auftreten können

Der Hauptzweck einer Brandschutzmanschette ist nicht nur der Schutz vor Oberflächenverschleiß. Ihre Hauptaufgabe besteht darin, den Schlauch vor thermischen Gefahren zu schützen.

2. Was ist eine Abriebhülse?

Eine Abriebmanschette ist eine Schutzhülle, die hauptsächlich dazu dient, den durch Reibung, Schleifen, Vibration, Schlauchbewegungen und Kontakt mit nahe gelegenen Komponenten verursachten Verschleiß zu verringern. Sie werden in der Regel aus Materialien wie Nylon, Polyester, Aramid oder anderen abriebfesten Textilkonstruktionen hergestellt.

Abriebmanschetten werden im Allgemeinen dort eingesetzt, wo der Schlauch ausgesetzt ist:

wiederholtes Reiben an Metallkanten oder Halterungen
kontakt mit benachbarten Schläuchen
mechanischer Abnutzung durch Vibration und Bewegung
bündelungsreibung in kompakten Verlegebereichen
äußeres Scheuern in mobilen Geräten

Der Hauptzweck einer Abriebmanschette besteht darin, die Schlauchdecke vor physischem Verschleiß zu schützen, nicht vor direkter Flamme oder starker Hitze.

3. Der Hauptunterschied: Hitzeschutz vs. Abriebschutz

Der wichtigste Unterschied besteht in der Art des Risikos, das mit jedem Ärmel bekämpft werden soll.

Feuerschutzmanschette

Am besten geeignet für:

hohe Temperaturbelastung
strahlungshitze
flammenkontakt
spritzer von geschmolzenem Material
schwere thermische Umgebungen
Abrasionshülse

Am besten geeignet für:

reiben und Scheuern
schleifen und Scheuern
schlauch-zu-Schlauch-Kontakt
vibrationsbedingten Verschleiß
allgemeiner mechanischer Schutz

In einfachen Worten:

Ein Feuerschutzschlauch wird gewählt, wenn Hitze die Hauptgefahr darstellt.
Eine Abriebhülse wird gewählt, wenn Verschleiß die Hauptgefahr darstellt.
4. Wann sollte eine Brandschutzmanschette verwendet werden?

Eine Brandschutzmanschette sollte in Erwägung gezogen werden, wenn ein Hydraulikschlauch in einer Umgebung installiert wird, in der Hitze die Schlauchdecke beschädigen kann oder in der der Schlauch direkten thermischen Gefahren ausgesetzt sein könnte.

Typische Situationen sind:

hydraulikschläuche, die in der Nähe von Turboladern, Motoren oder Auspuffanlagen verlegt werden
industrieanlagen, die in der Nähe von Öfen oder heißen Prozessleitungen betrieben werden
stahl- und Gießereibetriebe mit dem Risiko von Schmelzespritzern
mobile Ausrüstungen, die in Bereichen mit hoher Hitze arbeiten
systeme, die aus Sicherheitsgründen einen zusätzlichen Flammenschutz erfordern

Bei diesen Anwendungen reicht ein Standard-Textilabriebschutz normalerweise nicht aus. Auch wenn er einen gewissen physikalischen Schutz bietet, ist er nicht für die gleiche thermische Belastung ausgelegt wie ein Feuerschutzschlauch.

5. Wann ist eine Scheuerschutzhülle zu verwenden?

Eine Abriebmanschette ist besser geeignet, wenn die Hauptbedrohung nicht die Temperatur, sondern der physische Verschleiß ist. Dies ist häufig in Hydrauliksystemen der Fall, in denen sich die Schläuche während des Betriebs bewegen, an den umgebenden Strukturen reiben oder eng gebündelt sind.

Typische Situationen sind:

bagger, Lader und mobile Baumaschinen
landmaschinen mit beweglichen Hydraulikleitungen
industriesysteme mit Schlauchführung durch enge Rahmen
anwendungen, bei denen der Schlauch wiederholt mit Halterungen oder Schutzvorrichtungen in Berührung kommt
geräte, die im täglichen Betrieb einen allgemeinen mechanischen Schutz benötigen

In diesen Fällen ist die Verwendung einer Brandschutzmanschette möglicherweise nicht erforderlich, wenn keine nennenswerte Hitzeeinwirkung besteht. Eine Abriebmanschette kann eine praktischere und wirtschaftlichere Option sein.

6. Warum eine Brandschutzmanschette nicht immer die beste Wahl ist

Manche Käufer gehen davon aus, dass eine Brandschutzmanschette immer die "hochwertigere" Lösung und damit die bessere Wahl für jede Anwendung ist. Das ist nicht immer richtig.

Eine Brandschutzmanschette ist für Hitze- und Flammenbeständigkeit ausgelegt, aber wenn das eigentliche Problem ständiges Schleifen, Reiben an scharfen Kanten oder starker Abrieb bei niedriger Hitze ist, kann eine Manschette, die speziell für Verschleißbeständigkeit ausgelegt ist, die bessere Wahl sein.

Die Wahl einer Brandschutzmanschette, bei der es nur um Abrieb geht, kann dazu führen:

höhere Kosten als nötig
weniger gezielter Schutz für die tatsächliche Fehlerart
eine überspezifizierte Lösung, die die Leistung dort nicht verbessert, wo sie am meisten benötigt wird

Die richtige Manschette sollte der tatsächlichen Ursache des Schlauchschadens entsprechen.

7. Warum eine Abriebmanschette in Bereichen mit hoher Hitze nicht ausreicht

Auch der umgekehrte Fehler ist häufig. In einigen Systemen installieren die Käufer eine Standardabriebmanschette in Bereichen, in denen die Schläuche in der Nähe von heißen Oberflächen, Motorteilen oder thermischen Prozessanlagen verlegt sind. Die Manschette kann zwar Scheuerschäden reduzieren, schützt den Schlauch aber nicht vor Hitzealterung, Blitzeinwirkung oder Schmelzspritzern.

Bei starker Hitzeeinwirkung kann eine Abriebmanschette allein unzureichend sein, da sie nicht als Brandschutzbarriere konzipiert ist. Unter solchen Bedingungen kann die Verwendung der falschen Manschette zum Versagen des Schlauchs führen, selbst wenn der Abrieb kontrolliert wird.

8. Entscheidung zwischen Brandschutzmanschette und Abriebmanschette

Ein praktischer Weg zur Entscheidung ist die Frage, welche dieser Bedingungen das größere Risiko darstellt:

Wählen Sie eine Brandschutzmanschette, wenn:
der Schlauch in der Nähe von heißen Oberflächen verläuft
eine Flamme oder Stichflamme möglich ist
schmelzespritzer auftreten können
hitzeschutz eine Sicherheitsanforderung ist
der Schlauch durch Hitzeeinwirkung beschädigt werden kann
Wählen Sie einen Abriebschutz, wenn:
der Schlauch an Metall oder benachbarten Schläuchen reibt
schlauchbewegungen wiederholte Reibung verursachen
vibrationen zu äußerem Verschleiß führen
die Anwendung einen flexiblen Verschleißschutz benötigt
die Temperatur nicht das Hauptanliegen ist
Ziehen Sie beide Schutzstrategien in Betracht, wenn:
der Schlauch sowohl Hitze als auch Abrieb ausgesetzt ist
das Hydrauliksystem in rauer Industrieumgebung betrieben wird
die Schlauchführung thermische Risiken mit mechanischer Bewegung kombiniert

Unter komplexen Bedingungen kann die Auswahl des Schutzes einen anwendungsspezifischen Ansatz erfordern.

9. Typischer Anwendungsvergleich
Baumaschinen

Die meisten Schäden an Hydraulikschläuchen in Baumaschinen entstehen durch Bewegung, Schmutz, Stöße und Reibung. Häufig werden Abriebmanschetten verwendet, es sei denn, der Schlauch wird in der Nähe eines Motors oder einer anderen heißen Komponente verlegt.

Bergbaugeräte

Bergbausysteme sind häufig mit starkem Verschleiß, Vibrationen und starkem Außenkontakt verbunden. Ein Abriebschutz ist unerlässlich, aber in bestimmten hitzeexponierten Bereichen kann auch ein Feuerschutzschlauch erforderlich sein.

Landwirtschaftliche Maschinen

Landwirtschaftliche Geräte benötigen in der Regel einen flexiblen Schutz gegen Reibung und Abnutzung im Außeneinsatz. Abriebschutzmanschetten sind üblich, während Brandschutzmanschetten nur verwendet werden, wenn sich die Schläuche in der Nähe starker Wärmequellen befinden.

Stahlwerke und Gießereien

Dies sind typische Umgebungen für Brandschutzschläuche. Hydraulikschläuche können hier geschmolzenen Spritzern, Strahlungshitze und sehr hohen Umgebungstemperaturen ausgesetzt sein, so dass der Wärmeschutz wichtiger ist als der standardmäßige Abriebschutz allein.

Industrielle Hydrauliksysteme

Je nach Lage des Schlauchs können beide Manschettentypen verwendet werden. Schläuche in der Nähe heißer Prozessleitungen benötigen möglicherweise Brandschutzmanschetten, während Schläuche, die durch Rahmen oder bewegliche Baugruppen verlegt werden, eher von Abriebmanschetten profitieren.

10. Die Richtung des Materials ist wichtig

Obwohl bei der Auswahl der Schläuche das Anwendungsrisiko und nicht der Materialname im Vordergrund stehen sollte, spielt die Materialwahl dennoch eine wichtige Rolle.

Gängige Brandschutzmanschettenkonstruktionen
silikonbeschichtetes Glasfasergewebe
Gängige Konstruktionen von Abriebschutzschläuchen
textilschlauch aus Nylon
polyester-Schutzhülle
aramid-Schutzschlauch
andere hochverschleißfeste Textillösungen

Jede Materialfamilie verfügt über ein ausgewogenes Verhältnis von Flexibilität, Verschleißfestigkeit, Hitzebeständigkeit und Installationsfreundlichkeit.

11. Auch die Installation ist ein Auswahlfaktor

Die Muffe muss auch zu den Einbaubedingungen passen.

Aufsteckmuffen werden häufig für neue Schlauchleitungen verwendet.
Umwickel- oder Klettmanschetten sind für die Nachrüstung praktischer.
Lokale Schutzlösungen können verwendet werden, wenn nur bestimmte Schlauchabschnitte eine zusätzliche Abschirmung benötigen.

Eine Manschette, die zwar technisch korrekt, aber schwierig zu installieren ist, stellt möglicherweise nicht die beste Lösung für den Einsatz vor Ort dar.
