So wählen Sie die richtige Größe für geflochtene Aramid-Schläuche zum Schutz von Kabelbäumen

{{{sourceTextContent.subTitle}}}

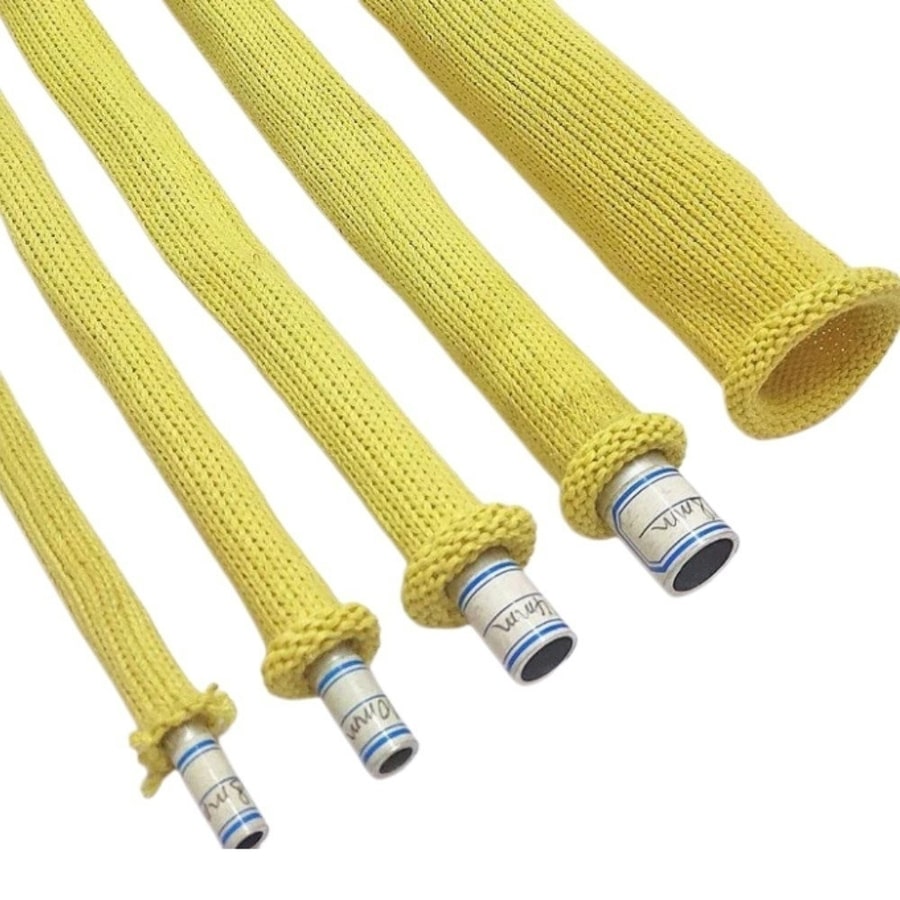

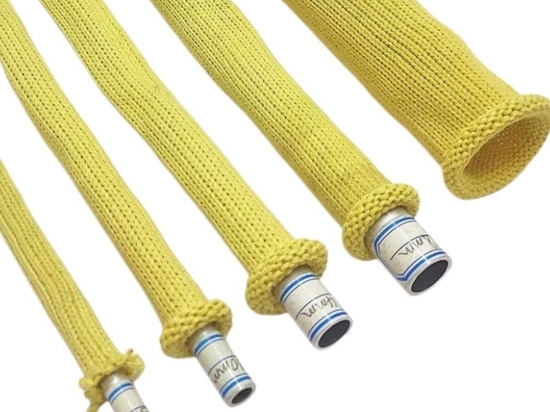

Aramid-Hülse

{{{sourceTextContent.description}}}

Die Wahl der richtigen Größe einer geflochtenen Aramid-Schläuche ist entscheidend für einen zuverlässigen Schutz des Kabelbaums. Ein Schlauch mit falscher Größe kann die Abriebfestigkeit beeinträchtigen, zu Schwierigkeiten bei der Montage führen oder verhindern, dass das Kabelsystem die erwartete Lebensdauer erreicht.

Für OEM-Kabelbaumhersteller, Automobilzulieferer und Konstrukteure von Industrieanlagen sollte die Auswahl der Hülse auf technischen Faktoren basieren, darunter Kabeldurchmesser, Dehnungsfähigkeit, Wandstärke, Einbaubedingungen und Anschlussart.

Dieser Leitfaden erläutert, wie man die richtige Größe einer geflochtenen Aramid-Hülse für verschiedene Kabelschutzanwendungen auswählt.

1. Regel zur Durchmesserauswahl: Hülsengröße an den Durchmesser des Kabelbündels anpassen

Der erste Schritt bei der Auswahl einer Aramid-Hülse ist die Bestimmung des Außendurchmessers (OD) des zu schützenden Kabelbündels oder Bauteils.

Die Hülse sollte nicht ausschließlich anhand des Kabeldurchmessers ausgewählt werden. Ingenieure müssen Folgendes berücksichtigen:

Größe des Kabelbündels
Abmessungen der Steckverbinder
Verlegungswinkel
Erforderliche Flexibilität
Einbauraum
Grundlegendes Auswahlprinzip

Für einen festen, schützenden Sitz:

Wählen Sie einen Innendurchmesser der Hülse, der etwas kleiner ist als der Durchmesser des Kabelbündels.

Die geflochtene Struktur dehnt sich während der Installation aus und sorgt für einen sicheren Sitz.

Für eine einfachere Montage oder häufige Wartungsarbeiten:

Wählen Sie einen Innendurchmesser der Hülse, der etwas größer ist als der Durchmesser des Kabelbündels.

Dies ermöglicht ein leichteres Einführen und Entfernen.

Empfohlene Größenübersicht
Durchmesser des Kabelbündels Empfohlene Größe der geflochtenen Aramid-Hülse
5–8 mm 6–10 mm Hülse
8–15 mm 10–20 mm Hülse
15–25 mm 20–30 mm Hülse
25–40 mm 30–50 mm Hülse
Große Kabelbaumbaugruppen Sonderdurchmesser erhältlich

Bei OEM-Anwendungen werden oft Sonderabmessungen bevorzugt, da die Geometrie der Kabelbäume je nach Geräteausführung erheblich variiert.

2. Das Dehnungsverhältnis von geflochtenen Aramidschläuchen verstehen

Ein wesentlicher Vorteil der geflochtenen Konstruktion ist ihre Dehnungsfähigkeit.

Im Gegensatz zu starren Kunststoffschläuchen können geflochtene Aramidschläuche ihren Durchmesser an die Kabelform anpassen.

Die Dehnungsfähigkeit hängt ab von:

Flechtwinkel
Faserspannung
Schlauchdurchmesser
Garnkonstruktion
Warum das Dehnungsverhältnis wichtig ist

Eine höhere Dehnungsfähigkeit ermöglicht es dem Schlauch:

Steckverbinder zu überbrücken
Unregelmäßige Kabelformen zu umschließen
Sich an komplexe Verlegungswege anzupassen
Die Installationszeit zu verkürzen

Die maximale Dehnung sollte jedoch nicht dauerhaft ausgenutzt werden, da übermäßiges Dehnen die Abdeckdichte und den Abriebschutz verringern kann.

3. Wie sich die Wandstärke auf die Leistung auswirkt

Die Wandstärke ist ein wichtiger technischer Parameter, der sich direkt auf die Schutzleistung auswirkt.

Eine dickere Aramid-Schlauchhülse bietet:

Höheren mechanischen Schutz

Geeignet für:

Starke Vibrationen
Kontakt mit Metallkanten
Industriemaschinen
Baumaschinen

Vorteile:

Erhöhte Abriebfestigkeit
Verbesserte Schnittfestigkeit
Längere Lebensdauer
Besserer Wärmeschutz

Eine dickere Faserstruktur bietet:

Größeren Isolationsabstand
Geringere Wärmeübertragung
Verbessertem Schutz in der Nähe von Wärmequellen

Anwendungsbereiche:

Motorräume
Abgasbereiche
Industrielle Heizgeräte

Eine erhöhte Wandstärke wirkt sich jedoch auch aus auf:

Flexibilität
Gewicht
Einbauraum
Mindestbiegeradius

Daher sollten Ingenieure die Schutzanforderungen gegen den verfügbaren Einbauraum abwägen.

4. Montageverfahren für geflochtene Aramid-Schläuche

Eine ordnungsgemäße Montage gewährleistet maximale Leistung.

Schritt 1: Vermessen der Kabelbaugruppe

Messen Sie:

Maximalen Kabelbündeldurchmesser
Steckergröße
Verlegungslänge
Biegebereiche

Messen Sie nicht nur den geraden Kabelabschnitt, da die Stecker oft die Größe der Schlauchhülse bestimmen.

Schritt 2: Länge der Schlauchhülse zuschneiden

Beim Zuschneiden von geflochtenen Aramid-Schlauchhülsen:

Rechnen Sie zusätzliche Länge für Biegungen bei der Verlegung ein
Berücksichtigen Sie Auswirkungen der Durchmesserausdehnung
Vermeiden Sie übermäßigen Druck

Die Hülse sollte den zu schützenden Bereich vollständig abdecken, ohne dass Spannungspunkte entstehen.

Schritt 3: Über den Kabelbaum ziehen

Während der Montage:

Drücken Sie die Hülse in Längsrichtung zusammen, um den Durchmesser zu vergrößern
Führen Sie den Kabelbaum ein
Lassen Sie den Druck nach
Lassen Sie die Hülse sich um das Kabel zusammenziehen

Diese natürliche Ausdehnung und Kontraktion sorgt für einen sicheren Sitz.

5. Abschlussmethoden für geflochtene Aramidschläuche

Die Schlauchenden müssen ordnungsgemäß gesichert werden, um ein Lösen der Fasern zu verhindern und die langfristige Haltbarkeit zu gewährleisten.

Gängige Abschlussmethoden sind:

Schrumpfschlauch

Geeignet für:

Kfz-Kabelbäume
Elektrische Baugruppen
Anforderungen an ein sauberes Erscheinungsbild

Vorteile:

Professionelles Erscheinungsbild
Abgedichteter Endschutz
Einfache Installation
Kabelbinder

Geeignet für:

Industrieanlagen
Prototypenbaugruppen
Wartungsanwendungen

Vorteile:

Geringe Kosten
Einfache Installation
Einfacher Austausch
Klemmen und Aderendhülsen

Geeignet für:

Schwermaschinen
Hydrauliksysteme
Umgebungen mit starken Vibrationen

Vorteile:

Starke mechanische Befestigung
Langfristige Stabilität
Klebe- oder Harzverkleidung

Einsatzbereiche:

Luft- und Raumfahrtanwendungen
Spezialisierte industrielle Baugruppen

Vorteile:

Dauerhafte Befestigung
Hohe Zuverlässigkeit
6. Auswahl der richtigen Aramid-Schlauchhülse je nach Anwendung
Anwendung Empfohlene Überlegungen
Kabelbaum für Automobilmotoren Hohe Temperaturbeständigkeit, Vibrationsschutz, flexible Verlegung
Verkabelung von Elektrofahrzeug-Batterien Leichtbauweise, Abriebschutz, Zuverlässigkeit des elektrischen Systems
Kabelsysteme in der Robotik Hohe Flexibilität, Beständigkeit gegen wiederholte Bewegungen
Verkabelung in der Luft- und Raumfahrt Leichtbauweise, Flammwidrigkeit, lange Lebensdauer
Schwermaschinen Maximaler Abrieb- und mechanischer Schutz
7. Häufige Fehler bei der Auswahl der Aramidschlauchgröße
Zu kleine Größe

Probleme:

Schwierige Montage
Übermäßige Faserbelastung
Eingeschränkte Flexibilität
Geringere Schutzwirkung
Zu große Größe

Probleme:

Locker sitzend
Verminderter Abriebschutz
Erhöhte Bewegung innerhalb der Hülse
Unansehnliches Erscheinungsbild
Nichtberücksichtigung der Steckverbindergröße

Viele Montageprobleme treten auf, weil Ingenieure nur den Kabeldurchmesser messen.

Die Hülse muss außerdem Platz bieten für:

Elektrische Steckverbinder
Anschlussklemmen
Verbindungspunkte
Kabelbaumabzweigungen
