Isolierung von Auspuffrohren: So lassen sich Oberflächentemperatur und Wärmeverlust reduzieren

{{{sourceTextContent.subTitle}}}

Wie die Isolierung von Hochtemperatur-Auspuffrohren dazu beiträgt, Strahlungswärme zu kontrollieren, benachbarte Geräte zu schützen und das Wärmemanagement in Motor- und Generatorsystemen zu verbessern.

{{{sourceTextContent.description}}}

Die Isolierung von Abgasrohren dient dazu, die Wärmeübertragung von heißen Abgasrohren auf umliegende Bauteile, das Personal und geschlossene Geräteräume zu reduzieren. Sie findet breite Anwendung bei Dieselmotoren, Generatoren, Schiffsmotoren, industriellen Abgassystemen und anderen Anlagen, bei denen heiße Abgasrohre übermäßige Strahlungswärme erzeugen.

Im Betrieb können Abgasrohre sehr hohe Oberflächentemperaturen erreichen. Ohne Isolierung wird ein Großteil dieser Wärme direkt an die Umgebung abgegeben. In beengten Maschinenräumen, Generatorgehäusen und Maschinenräumen kann dies zu einem Anstieg der Umgebungstemperatur führen, Kabel und Schläuche thermischen Belastungen aussetzen und schwierige Arbeitsbedingungen für das Wartungspersonal schaffen.

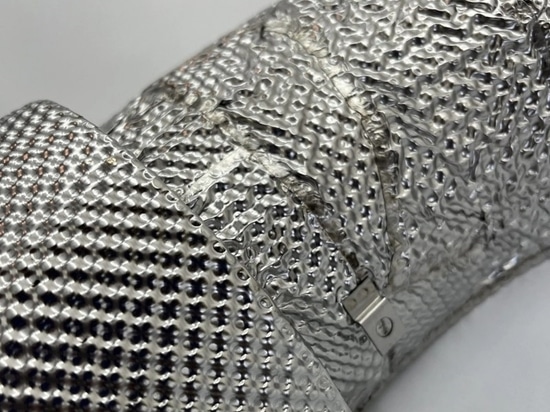

Ein ordnungsgemäß ausgelegtes Isolierungssystem für Abgasrohre bildet eine thermische Barriere um das heiße Rohr herum. Die Isolierschicht verlangsamt die Wärmeleitung und -konvektion, während die äußere Schutzschicht dazu beiträgt, die Strahlungswärme zu begrenzen und die Isolierung vor Abrieb, Vibrationen, Öl, Feuchtigkeit und mechanischen Beschädigungen zu schützen.

Zu den gängigen Materialien für die Hochtemperatur-Abgasrohrisolierung gehören Quarzglasgewebe, Glasfasergewebe, Keramikfaserisolierung, Edelstahlgewebe, silikonbeschichtete Glasfaser und andere technische Thermotextilien. Die Materialkombination hängt von der Betriebstemperatur, dem Rohrdurchmesser, der Einbauumgebung und der erforderlichen Senkung der Oberflächentemperatur ab.

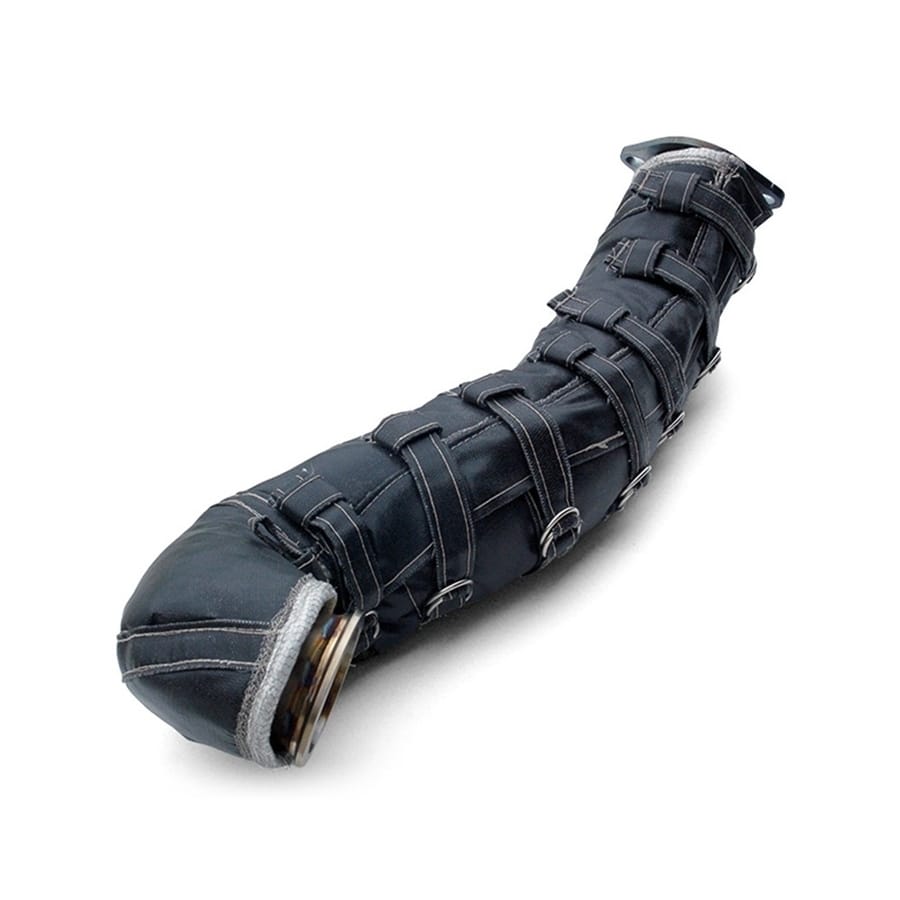

Abnehmbare Isoliermatten für Abgasrohre sind besonders nützlich in Systemen, die regelmäßige Inspektionen oder Wartungsarbeiten erfordern. Im Gegensatz zu fest installierten Isolierungen kann eine abnehmbare Matte geöffnet, entfernt und wieder angebracht werden, ohne das Isolierungssystem zu zerstören. Dadurch eignet sie sich für Abgasrohre, Rohrbögen, Flansche, flexible Verbindungen, Ventile, Schalldämpfer und andere Komponenten, die einen regelmäßigen Zugang erfordern.

Zu den typischen Anwendungsbereichen gehören:

Isolierung von Abgasrohren bei Dieselmotoren

Isolierung von Abgasrohren bei Generatoren

Abgasleitungen in der Schifffahrt

Industrielle Abgaskanäle

Motorabgasrohre

Abgasbögen und flexible Abschnitte

Schalldämpfer und Geräuschdämpfer

Auslassleitungen von Turboladern

Hochtemperatur-Prozessrohrleitungen

Die Isolierung von Auspuffrohren bietet mehrere praktische Vorteile. Sie trägt dazu bei, die Außentemperatur der Rohre zu senken, begrenzt die Strahlungswärmebelastung, schützt nahegelegene Kabel und Schläuche, verbessert die thermischen Bedingungen im Motorraum und kann zu einer sichereren Wartung im Umfeld heißer Abgassysteme beitragen.

Die richtige Auslegung der Isolierung hängt nicht nur von der Temperatur allein ab. Ingenieure sollten auch die Isolierungsdicke, den Durchmesser der Abgasrohre, den verfügbaren Freiraum, die Schwingungsstärke, die Einwirkung von Öl und Feuchtigkeit, die Befestigungsmethode sowie die Frage berücksichtigen, ob das System abnehmbar sein muss.

Für gerade Abgasleitungen können abnehmbare Isoliermatten in Abschnitten gefertigt werden, um die Installation zu vereinfachen. Für Krümmer, Flansche und unregelmäßige Bauteile lassen sich maßgeschneiderte Isolierhüllen herstellen, die sich der Geometrie genauer anpassen und freiliegende heiße Bereiche minimieren.

Im Vergleich zu einem starren Abgas-Hitzeschild sorgt eine direkte Abgasrohrisolierung für eine engere thermische Abschirmung um die heiße Oberfläche herum. Im Vergleich zu herkömmlichen Abgasisolierungen ermöglicht eine abnehmbare Isoliermatte eine einfachere Wartung und einen leichteren Austausch, insbesondere in Industrie- und Motoranwendungen, in denen häufige Wartungsarbeiten erforderlich sind.

BSTFLEX fertigt maßgeschneiderte Hochtemperatur-Isoliermatten für Abgasrohre sowie abnehmbare Isolierhüllen für Dieselmotoren, Generatoren, Schiffsanlagen, Abgassysteme im Automobilbereich und Industrieanlagen. Die Produkte können entsprechend von Zeichnungen, Rohrdimensionen, Bauteilmustern, Betriebstemperaturen und spezifischen Einbauanforderungen entwickelt werden.

Bei Systemen, bei denen Auspuffrohre übermäßige Strahlungswärme erzeugen oder benachbarte Bauteile hohen Temperaturen aussetzen, bietet eine richtig ausgewählte Auspuffrohrisolierung eine effektive und wartungsfreundliche Lösung für das Wärmemanagement.
