Hochtemperatur-Abgasisolierung für das Wärmemanagement von Industriemotoren

{{{sourceTextContent.subTitle}}}

Maßgefertigte Hochtemperatur-Abgasisolierungen tragen dazu bei, die Wärme um Dieselmotoren, Generatoren, Krümmer, Schalldämpfer und andere wichtige Abgaskomponenten einzudämmen.

{{{sourceTextContent.description}}}

Eine Hochtemperatur-Abgasisolierung dient dazu, die Wärme an der Quelle zu kontrollieren, indem sie Abgaskomponenten isoliert, die unter extremen thermischen Bedingungen betrieben werden. Sie wird üblicherweise um Abgasrohre, Krümmer, Turbolader, Schalldämpfer, Auspufftöpfe und andere heiße Bereiche industrieller Antriebssysteme angebracht, wo unkontrollierte Strahlungswärme benachbarte Geräte, Kabel, Schläuche und das Personal beeinträchtigen kann.

Industriemotoren erzeugen während des Betriebs erhebliche Wärmeenergie. In Dieselantriebssystemen, Generatoren, Schiffsmaschinen und Schwermaschinen können Abgaskomponenten zu einer der größten Strahlungswärmequellen innerhalb eines Gehäuses oder Maschinenraums werden. Wird diese Wärme nicht ordnungsgemäß abgeleitet, kann die Umgebungstemperatur ansteigen, empfindliche Komponenten können einer anhaltenden thermischen Belastung ausgesetzt sein und der sichere Zugang zu Wartungsbereichen kann erschwert werden.

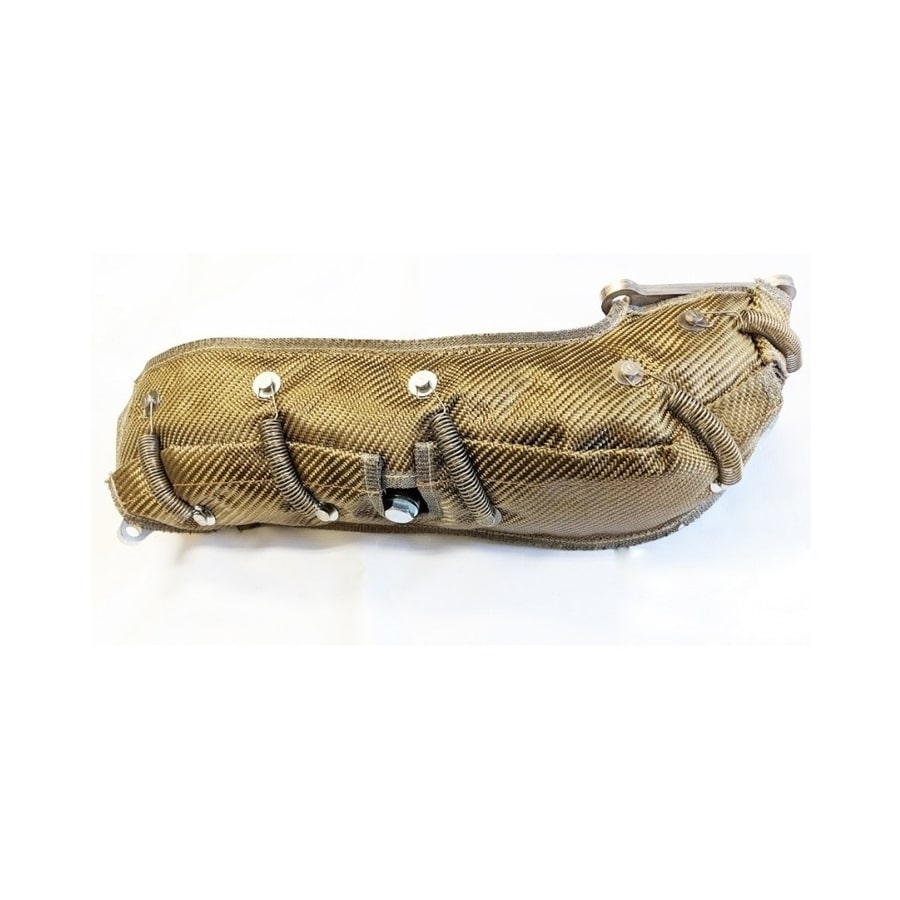

Eine Hochtemperatur-Abgasisoliermatte löst dieses Problem, indem sie direkt um die Abgaskomponente herum eine mehrschichtige Isolationsbarriere bildet.

Der Aufbau basiert in der Regel auf drei Funktionsschichten.

Die innere, der Hitze ausgesetzte Schicht ist so ausgelegt, dass sie der direkten Einwirkung erhöhter Abgastemperaturen standhält. Je nach Anwendung kann diese Schicht aus Quarzglasgewebe, Glasfaser, Edelstahlgewebe oder anderen hochtemperaturbeständigen Materialien bestehen.

Der Isolierkern sorgt für den primären Wärmewiderstand. Materialien wie Hochtemperatur-Glasfaser oder Keramikfaserisolierung können je nach Betriebstemperatur, erforderlicher Isolierleistung und verfügbarem Einbauraum ausgewählt werden.

Die äußere Schicht schützt das Dämmsystem vor Abrieb, Vibrationen, Ölverschmutzung, Feuchtigkeit und wiederholter Handhabung während der Wartung.

Durch diesen Schichtaufbau reduziert die Abgasdämmmatte die Wärmeübertragung und bleibt gleichzeitig flexibel genug, um sich an Rohre und komplexe Abgaskomponenten anzupassen.

Hochtemperatur-Abgasdämmmatten finden breite Anwendung in:

Dieselmotoren

Industriellen Stromaggregaten

Schiffsantriebssystemen

Stationären Energieerzeugungsanlagen

Auspuffkrümmern

Turboladersystemen

Abgasrohrleitungen

Schalldämpfern und Auspuffschalldämpfern

Abgasbögen und Dehnungsfugen

Schwermaschinen

Einer der wichtigsten Vorteile einer abnehmbaren Abgasisoliermatte ist ihre Wartungsfreundlichkeit. Industrielle Abgassysteme erfordern oft regelmäßige Inspektionen, Reparaturen oder den Austausch von Bauteilen. Eine abnehmbare Isoliermatte lässt sich öffnen und entfernen, ohne dass die fest verlegte Isolierung durchtrennt werden muss, und kann nach der Wartung wieder angebracht werden.

Dies macht abnehmbare Isoliermatten besonders praktisch im Bereich von Flanschen, Krümmern, Turboladeranschlüssen, Verteilern, flexiblen Verbindungsstücken und anderen Bauteilen, die einen regelmäßigen Zugang erfordern.

Die erforderliche Dämmleistung hängt von der gesamten Betriebsumgebung ab. Die Abgastemperatur allein reicht für die Auswahl einer Dämmmatte nicht aus. Ingenieure sollten auch die Anforderungen an die äußere Oberflächentemperatur, den umgebenden Luftstrom, die Dämmstärke, den Bauteildurchmesser, die Geometrie, Vibrationen, die Einwirkung von Öl oder Wasser sowie den Abstand zu umgebenden Bauteilen berücksichtigen.

Beispielsweise kann ein in einem offenen Industriebereich installiertes Abgasrohr eine andere Mantelkonstruktion erfordern als dasselbe Rohr, das sich in einem kompakten Generatorgehäuse befindet. In einem Schiffsmaschinenraum müssen möglicherweise zusätzliche Aspekte wie Feuchtigkeit, Verunreinigungen und wiederholter Wartungszugang berücksichtigt werden.

Hochtemperatur-Abgasmäntel können auch zum Schutz benachbarter Systeme beitragen. Elektrische Kabel, Hydraulikschläuche, Kraftstoffleitungen, Sensoren, Kunststoffkomponenten und lackierte Oberflächen können einer beschleunigten Alterung unterliegen, wenn sie kontinuierlich der Strahlungswärme der Abgase ausgesetzt sind. Durch die Rückhaltung der Wärme näher an der Abgasquelle wird die thermische Belastung dieser umgebenden Komponenten verringert.

Im Vergleich zu herkömmlichen Abgasisolierungen kann eine maßgeschneiderte, abnehmbare Isoliermatte eine einfachere Installation und Wartung ermöglichen. Im Vergleich zu einem starren Metall-Hitzeschild schmiegt sich die Abdeckung besser an die Komponente an und sorgt für eine direkte Isolierung rund um die Wärmequelle.

Beide Technologien können auch gemeinsam eingesetzt werden. In anspruchsvollen Motorräumen kann eine Abgasisolierung die Wärme rund um das Rohr oder den Krümmer einschließen, während ein sekundäres Hitzeschild zusätzlichen Schutz für eine besonders empfindliche Komponente bietet.

Maßanfertigungen sind besonders wichtig für industrielle Abgassysteme, da standardmäßige zylindrische Isolierungen nicht immer für Krümmer, Schalldämpfer, Flansche, Bogen und unregelmäßig geformte Abgassysteme geeignet sind.

BSTFLEX fertigt maßgeschneiderte Hochtemperatur-Abgasisolierungen für Industriemotoren, Dieselantriebssysteme, Generatoren, Schiffsausrüstung und andere Hochtemperatur-Abgasanwendungen. Die Abmessungen der Isoliermatten, die Dämmstärke, Materialkombinationen, Befestigungssysteme und Bauteilformen können anhand von Zeichnungen, Maßen, Mustern und den tatsächlichen Betriebsbedingungen entwickelt werden.

Bei industriellen Anlagen, in denen hohe Abgastemperaturen übermäßige Strahlungswärme erzeugen, bietet eine fachgerecht konstruierte Abgasisoliermatte eine praktische Methode, um die Wärmeabfuhr zu verbessern, umliegende Bauteile zu schützen und einen bequemen Zugang für Inspektionen und Wartungsarbeiten zu gewährleisten.
