Was ist die beste Isolierung für ein Auspuffrohr?

{{{sourceTextContent.subTitle}}}

Ein praktischer Leitfaden zur Auswahl von Dämmmaterialien für Abgasrohre bei Dieselmotoren, Generatoren, Schiffsanlagen und anderen Hochtemperaturanwendungen.

{{{sourceTextContent.description}}}

Die beste Isolierung für ein Abgasrohr hängt von der Betriebstemperatur, der Rohrgeometrie, dem verfügbaren Einbauraum, den Umgebungsbedingungen und dem erforderlichen Grad der Oberflächentemperatursenkung ab. Es gibt kein einziges Isoliermaterial, das für jede Abgasanlage ideal ist.

Bei Industriemotoren, Generatoren, Schiffsausrüstung und Hochleistungs-Abgasanlagen muss die Isolierung mehr leisten, als nur Hitze zu vertragen. Sie sollte zudem Vibrationen, wiederholten Temperaturwechseln, Ölverschmutzung, Feuchtigkeit und Wartungsarbeiten standhalten und dabei stabil am Abgasrohr anliegen.

Für die Isolierung von Abgasrohren werden üblicherweise verschiedene Hochtemperaturmaterialien verwendet.

Glasfaserisolierung findet breite Anwendung, wenn gute thermische Eigenschaften, Flexibilität und Kosteneffizienz gefragt sind. Sie kann in abnehmbare Isoliermatten und -mäntel für Abgasrohre für viele Motor- und Generatorenanwendungen integriert werden.

Materialien mit hohem Siliziumdioxidgehalt bieten eine verbesserte Beständigkeit gegen erhöhte Temperaturen und werden häufig für anspruchsvollere Abgasbedingungen ausgewählt. Siliziumdioxidgewebe können als Heißseitenlagen, Schutzhüllen oder als Teil von mehrschichtigen Isolationssystemen verwendet werden.

Keramikfaserisolierung eignet sich für Anwendungen, die eine höhere Temperaturbeständigkeit und stärkere Wärmebeständigkeit auf begrenztem Raum erfordern. Sie wird häufig als innerer Isolierkern eingesetzt, wenn die Abgastemperaturen besonders hohe Anforderungen stellen.

Edelstahlgewebe und Metallgewebe werden oft als Verstärkung oder Schutz an der heissen Seite in Bereichen verwendet, die Abrieb, Vibrationen oder direktem Kontakt mit sehr heißen Abgaskomponenten ausgesetzt sind.

Silikonbeschichtetes Glasfasergewebe kann als äußere Schutzschicht eingesetzt werden, wenn Beständigkeit gegen Öl, Feuchtigkeit, Abrieb und mechanische Beanspruchung wichtig ist.

Das Dämmsystem sollte daher eher als Gesamtkonstruktion denn als einzelnes Material betrachtet werden.

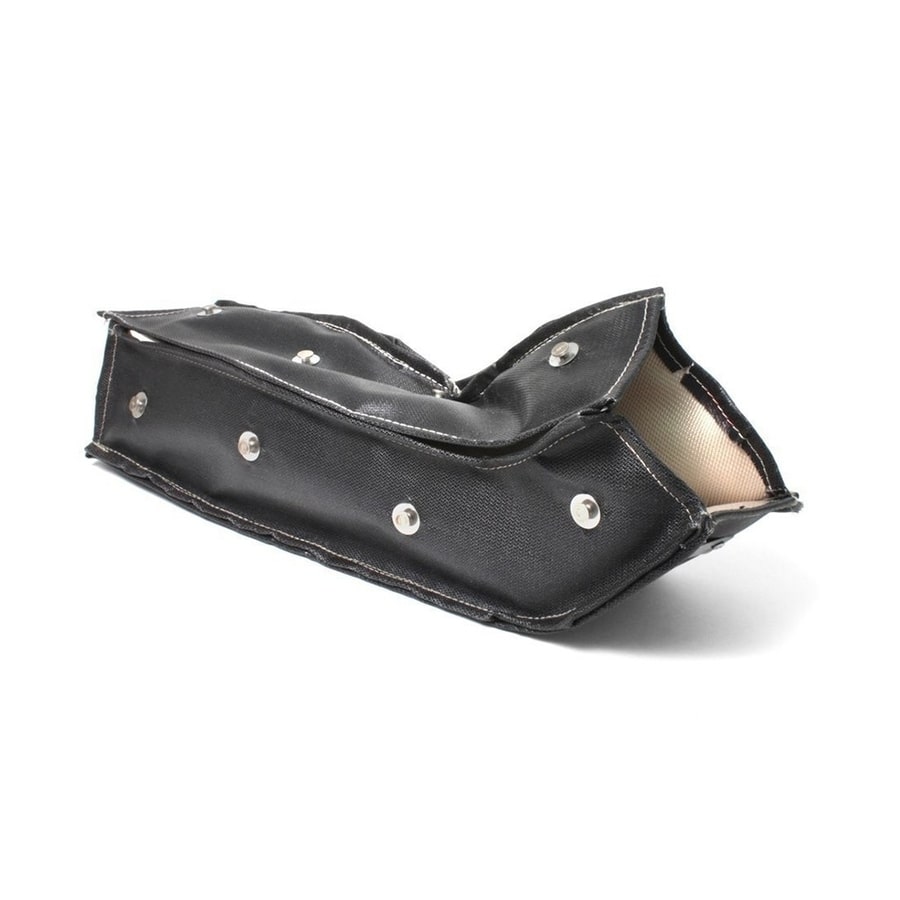

Eine typische abnehmbare Abgasrohr-Dämmhülle kann Folgendes umfassen:

Eine hochtemperaturbeständige Innenschicht, die zum Abgasrohr hin ausgerichtet ist

Einen Wärmeisolationskern

Ein strapazierfähiges äußeres Schutzgewebe

Befestigungselemente aus Edelstahl

Maßgefertigte Nähte und Ausschnitte für Flansche, Sensoren oder Halterungen

Durch diesen mehrschichtigen Aufbau vereint das Isolationssystem thermische Beständigkeit mit mechanischer Haltbarkeit und Wartungsfreundlichkeit.

Auch der Anwendungsbereich beeinflusst die Materialauswahl.

Bei der Isolierung von Auspuffrohren von Dieselmotoren sind Vibrationsfestigkeit und wiederholte Temperaturwechsel wichtig, da der Motorbetrieb kontinuierliche mechanische Bewegungen und schnelle Temperaturänderungen verursacht.

Bei der Isolierung von Auspuffrohren von Generatoren hat die Wärmeisolierung innerhalb des Gehäuses oft Priorität. Die Reduzierung der Strahlungswärme aus den Abgasleitungen kann dazu beitragen, den Wärmeaufbau um elektrische Geräte, Verkabelungen und andere Motorkomponenten herum zu begrenzen.

Abgassysteme in der Schifffahrt erfordern unter Umständen Dämmstoffe, die hoher Luftfeuchtigkeit, Ölverschmutzung und beengten Platzverhältnissen im Maschinenraum standhalten.

Bei industriellen Abgasleitungen kann der Schwerpunkt stärker auf dem Personenschutz, der Prozessstabilität oder der Aufrechterhaltung akzeptabler Außentemperaturen liegen.

Die Dämmstärke ist ein weiterer entscheidender Faktor. Eine dickere Dämmschicht bietet im Allgemeinen einen höheren Widerstand gegen Wärmeübertragung, doch der verfügbare Freiraum kann die Menge des verlegbaren Materials begrenzen. Die optimale Dicke sollte daher entsprechend der tatsächlichen Abgastemperatur, den Umgebungsbedingungen und der erforderlichen Außenoberflächentemperatur gewählt werden.

Auch die Rohrgeometrie spielt eine Rolle. Gerade Abgasrohre lassen sich relativ einfach dämmen, während Bogen, Flansche, flexible Verbindungsstücke, Verteiler und Schalldämpfer oft maßgefertigte Dämmmanschetten erfordern. Eine schlecht sitzende Dämmung kann zu freiliegenden heißen Bereichen führen und die Wirksamkeit des gesamten Wärmemanagementsystems beeinträchtigen.

Abnehmbare Dämmmatten werden oft bevorzugt, wenn routinemäßige Wartungsarbeiten erforderlich sind. Im Gegensatz zu einer fest installierten Abgasisolierung kann eine abnehmbare Ummantelung nach einer Inspektion oder Reparatur geöffnet, entfernt und wieder angebracht werden. Dies ist besonders nützlich im Bereich von Flanschen, Dehnungsfugen, Abgasbögen und zu wartenden Motorkomponenten.

Bei der Auswahl des Isoliermaterials für Abgasrohre sollten Ingenieure folgende Faktoren berücksichtigen:

Maximale Betriebstemperatur

Dauerbetriebstemperatur

Gewünschte Außentemperatur

Rohrdurchmesser und -geometrie

Isolierungsdicke

Verfügbarer Einbauraum

Schwingungspegel

Einwirkung von Öl oder Feuchtigkeit

Abriebgefahr

Wartungshäufigkeit

Installation im Innen- oder Außenbereich

Erforderliche Lebensdauer

Für viele anspruchsvolle Abgassysteme ist eine maßgeschneiderte mehrschichtige Isoliermatte die effektivste Lösung, bei der verschiedene Materialien entsprechend ihrer spezifischen Funktionen kombiniert werden, anstatt sich allein auf ein einziges Isoliermaterial zu verlassen.

BSTFLEX fertigt maßgeschneiderte Dämmmatten für Abgasrohre sowie abnehmbare Wärmemäntel für Dieselmotoren, Generatoren, Schiffsanlagen, Industriemaschinen und andere Hochtemperatur-Abgasanwendungen. Materialkombinationen, Dämmstärken, Abmessungen, Befestigungssysteme und Formen können entsprechend von Zeichnungen, Mustern, Rohrdimensionen und Betriebsbedingungen entwickelt werden.

Die Auswahl der besten Isolierung für ein Abgasrohr erfordert die Anpassung des Isolierungssystems an die tatsächlichen thermischen und mechanischen Umgebungsbedingungen. Die richtige Materialauswahl kann für eine effektivere Wärmedämmung, einen besseren Schutz der umgebenden Anlagen und eine einfachere langfristige Wartung sorgen.
