Isoliermatte für Abgasrohre bei Hochtemperaturleitungen

{{{sourceTextContent.subTitle}}}

Maßgefertigte Isoliermatten für Abgasrohre tragen dazu bei, die Strahlungswärme und die Oberflächentemperatur an Abgasleitungen von Dieselmotoren, Generatoren, Schiffs- und Industrieanlagen zu reduzieren.

{{{sourceTextContent.description}}}

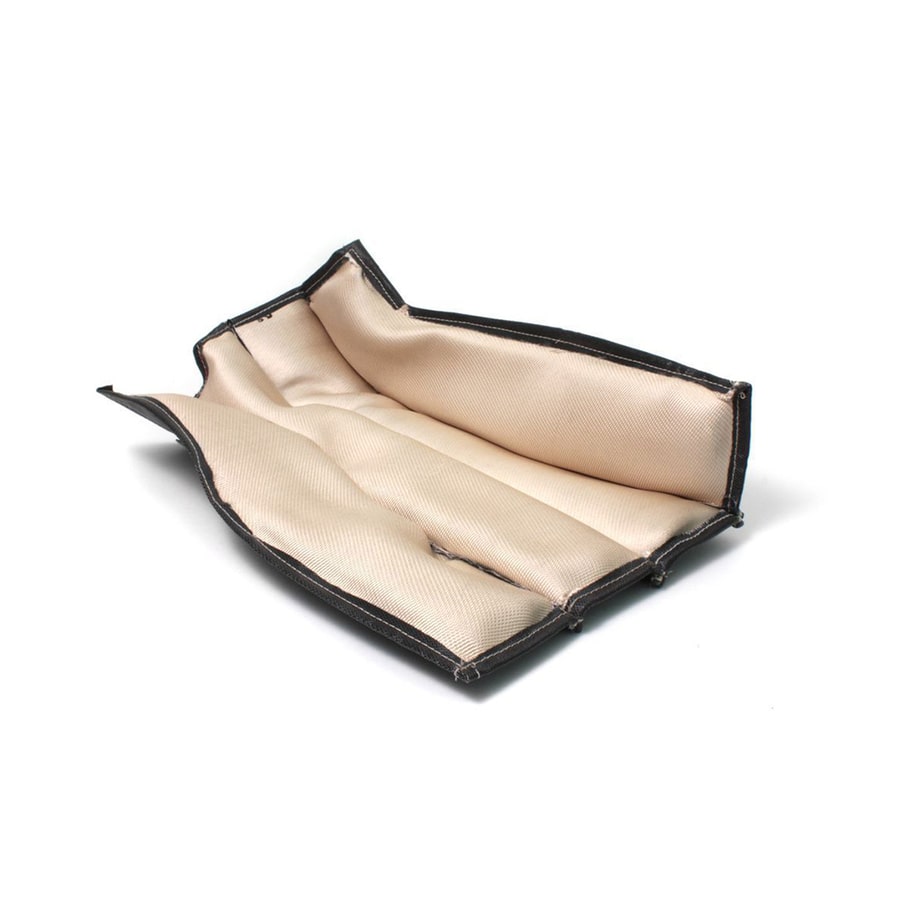

Eine Auspuffrohr-Isoliermatte ist ein abnehmbares Wärmedämmsystem, das direkt um Hochtemperatur-Auspuffrohre herum angebracht wird. Sie kommt dort zum Einsatz, wo heiße Auspuffrohre übermäßige Strahlungswärme, erhöhte Oberflächentemperaturen oder Risiken durch thermische Belastung für in der Nähe befindliche Geräte, Schläuche, Kabel und Personen verursachen.

Im Gegensatz zu einem herkömmlichen Metallhitzeschild, das normalerweise zwischen einer Wärmequelle und einem zu schützenden Bauteil angebracht wird, umschließt eine Auspuffrohr-Isoliermatte das Rohr selbst. Diese direkte Isoliermethode trägt dazu bei, die Wärme näher an der Quelle einzudämmen, und kann einen gleichmäßigeren Wärmeschutz entlang gerader Rohre, Bogen, Flansche und anderer Auspuffabschnitte bieten.

Hochtemperatur-Abgasleitungen kommen in vielen industriellen Anwendungen zum Einsatz, darunter Dieselmotoren, Generatoren, Schiffsantriebssysteme, stationäre Energieerzeugungsanlagen und Schwermaschinen. In geschlossenen Räumen können unisolierte Abgasrohre erhebliche Wärmemengen an die Umgebung abgeben und die thermische Belastung des gesamten Systems erhöhen.

Eine richtig konzipierte Auspuffrohr-Isoliermatte hilft, dieses Problem zu lösen, indem sie mehrere Funktionsschichten kombiniert.

Die innere Schicht ist dem heißen Auspuffrohr zugewandt und muss wiederholter Einwirkung hoher Betriebstemperaturen standhalten. Je nach Anwendung können Glasfaser, Gewebe mit hohem Siliziumdioxidgehalt, Edelstahlgewebe und andere temperaturbeständige Materialien ausgewählt werden.

Der Isolierkern bietet den primären Widerstand gegen die Wärmeübertragung. Je nach Temperatur und geforderter Leistungsfähigkeit können Glasfaserisolierung, Materialien auf Siliziumdioxidbasis oder Keramikfaserisolierung in den Aufbau der Isoliermatte integriert werden.

Die äußere Schicht schützt die Isolierung vor Abrieb, Vibrationen, Öl, Feuchtigkeit und wiederholter Handhabung. Für Anwendungen, bei denen Verschmutzungsbeständigkeit wichtig ist, können silikonbeschichtete Glasfaser und andere beschichtete technische Gewebe verwendet werden.

Diese Schichten bilden gemeinsam eine flexible Wärmebarriere um das Abgasrohr.

Zu den gängigen Anwendungsbereichen für Abgasrohr-Isoliermatten gehören:

Abgasleitungen von Dieselmotoren

Abgasrohre von Generatoren

Abgassysteme von Schiffsmotoren

Rohrleitungen von Industriemotoren

Abgasbögen

Abgasflansche

Auslassrohre von Turboladern

Flexible Abgasverbindungen

Ein- und Auslassrohre von Schalldämpfern

Hochtemperatur-Prozessabgasleitungen

Ein wichtiger Grund für den Einsatz einer abnehmbaren Auspuffisoliermatte ist der Zugang für Wartungsarbeiten.

Industrielle Abgassysteme erfordern regelmäßig Inspektionen, das Nachziehen von Schrauben, Reparaturen und den Austausch von Bauteilen. Eine fest installierte Isolierung kann diese Arbeiten erschweren, da die Isolierung unter Umständen zerstörend entfernt werden muss, bevor ein Zugang möglich ist.

Eine abnehmbare Isoliermatte für Abgasrohre kann bei Wartungsbedarf geöffnet und abgenommen und anschließend wieder angebracht werden. Dies ist besonders nützlich im Bereich von Flanschen, Schellen, Sensoren, Dehnungsfugen und Abgaskomponenten, die regelmäßig gewartet werden müssen.

Auch eine maßgeschneiderte Passform ist für die thermische Leistung wichtig.

Eine Isoliermatte, die nicht eng am Rohr oder Bauteil anliegt, kann freiliegende Bereiche hinterlassen, durch die Wärme entweicht. Gerade Abschnitte lassen sich in der Regel mit einfachen zylindrischen Isoliermatten isolieren, während Bögen, Reduzierstücke, Flansche und unregelmäßige Abgassystembaugruppen oft individuell geformte Isolierteile erfordern.

Bei langen Abgasrohrleitungen können mehrere Isoliermantelabschnitte so konzipiert werden, dass einzelne Bereiche entfernt werden können, ohne das gesamte Dämmsystem demontieren zu müssen.

Die erforderliche Dämmstärke hängt von mehreren Faktoren ab, darunter Abgastemperatur, Rohrdurchmesser, Umgebungsbedingungen und die gewünschte Außenoberflächentemperatur. Eine Erhöhung der Dämmstärke kann den Wärmewiderstand verbessern, jedoch muss auch der verfügbare Freiraum um das Rohr herum berücksichtigt werden.

Ingenieure, die eine Abgasrohrisolierung spezifizieren, sollten Folgendes bewerten:

Dauerhafte Abgastemperatur

Maximale Temperatureinwirkung

Gewünschte Reduzierung der Oberflächentemperatur

Rohrdurchmesser

Rohrgeometrie

Verfügbarer Einbauraum

Dämmstärke

Schwingungspegel

Einwirkung von Öl und Feuchtigkeit

Zugang für Wartungsarbeiten

Befestigungssystem

Umgebungsbedingungen

Die Einsatzumgebung kann die endgültige Konstruktion erheblich beeinflussen.

In Aggregaten werden häufig Isoliermatten für Abgasrohre eingesetzt, um die Strahlungswärme innerhalb von schall- oder wettergeschützten Gehäusen zu reduzieren. Dies trägt dazu bei, die thermische Belastung elektrischer Systeme und benachbarter Motorkomponenten zu begrenzen.

In Dieselmotoranlagen können die Isoliermatten Abgasrohre, Krümmer und Auslassabschnitte von Turboladern isolieren und dabei Vibrationen sowie wiederholten Temperaturwechseln standhalten.

Abgassysteme in der Schifffahrt erfordern unter Umständen zusätzliche Beständigkeit gegen Feuchtigkeit, Ölverschmutzung und beengte Platzverhältnisse im Maschinenraum.

Bei industriellen Rohrleitungsanlagen stehen möglicherweise der Personenschutz, die Reduzierung von Wärmeverlusten und ein leichterer Zugang für Wartungsarbeiten im Vordergrund.

Im Vergleich zu herkömmlichen Auspuffrohrummantelungen ermöglicht eine abnehmbare Isoliermatte eine einfachere Wartung und einen leichteren Austausch. Im Vergleich zu starren Abschirmungen bietet sie eine direkte Wärmeisolierung rund um das heiße Rohr und kann für komplexe Geometrien maßgefertigt werden.

BSTFLEX fertigt maßgeschneiderte Isoliermatten für Abgasrohre von Dieselmotoren, Generatorsystemen, Schiffsausrüstung, Industriemaschinen und anderen Hochtemperatur-Abgasanwendungen. Abmessungen der Matten, Isolierdicke, Materialien, Befestigungsmethoden und Bauteilformen können anhand von Zeichnungen, Maßen, Mustern und den tatsächlichen Betriebsbedingungen entwickelt werden.

Für Hochtemperatur-Abgasleitungen, bei denen Strahlungswärme, Kontakt mit heißen Oberflächen und Wartungszugänglichkeit wichtige Aspekte sind, bietet eine fachgerecht konstruierte Isoliermatte für Abgasrohre eine effektive und praxistaugliche Lösung für das Wärmemanagement.
