Maßgefertigte Hitzeschutzmatten für komplexe Abgaskomponenten

{{{sourceTextContent.subTitle}}}

Maßgefertigte Auspuffdämmmatten bieten einen passgenauen Wärmeschutz für Krümmer, Rohrbögen, Turbolader, Schalldämpfer, Flansche und unregelmäßig verlaufende Rohrleitungen.

{{{sourceTextContent.description}}}

Standard-Isolierprodukte eignen sich gut für einfache, gerade Rohre, doch viele Abgassysteme enthalten Bauteile mit komplexen Formen, begrenzten Freiräumen und zahlreichen Anschlusspunkten. In solchen Fällen bieten maßgefertigte Abgasisolierungen eine effektivere Lösung, da sie genau auf die tatsächliche Geometrie des Abgaskomponenten zugeschnitten sind.

Eine maßgeschneiderte Abgasisolierung ist eine abnehmbare Hochtemperatur-Isolierhülle, die anhand von Zeichnungen, Maßen, 3D-Modellen, Schablonen oder physischen Mustern gefertigt wird. Ziel ist es, unregelmäßige Abgaskomponenten eng zu umschließen und gleichzeitig den Zugang zu Schrauben, Sensoren, Flanschen, Halterungen und Wartungspunkten zu gewährleisten.

Maßgefertigte Abgasisolierungen werden üblicherweise eingesetzt bei:

Abgaskrümmern

Turboladergehäusen

Abgasbögen

Schalldämpfern und Auspufftöpfen

Flexiblen Abgasverbindungen

Flanschen

Dehnungsfugen

Katalysatorbauteilen

Abgasanlagen von Generatoren

Abgassysteme für Schiffsmotoren

Abgasanlagen für industrielle Prozesse

Komplexe Abgaskomponenten können lokale Hotspots erzeugen, die mit herkömmlichen Wickelisolierungen oder geraden Rohrisolierungen nur schwer zu kontrollieren sind. Eine maßgeschneiderte Isoliermatte kann segmentiert und so geformt werden, dass sie Kurven, Übergänge und unregelmäßige Oberflächen besser nachzeichnet, wodurch exponierte Bereiche reduziert werden, aus denen Strahlungswärme entweichen kann.

Der Aufbau der Isoliermatte basiert in der Regel auf mehreren Funktionsschichten.

Die innere, der Hitze ausgesetzte Schicht ist für den direkten Kontakt mit erhöhten Abgastemperaturen ausgelegt. Je nach Anwendung können Materialien wie Glasfasergewebe, hochsilikatreiches Gewebe, Edelstahlgewebe oder andere hitzebeständige Textilien zum Einsatz kommen.

Der Isolierkern sorgt für den primären Wärmewiderstand. Je nach Betriebstemperatur, verfügbarem Platz und erforderlicher Reduzierung der Oberflächentemperatur können Glasfaser-, silikatbasierte Dämmstoffe und Keramikfasermaterialien ausgewählt werden.

Die äußere Schicht schützt die Dämmung vor Abrieb, Vibrationen, Öl, Feuchtigkeit und wiederholter Handhabung. Silikonbeschichtetes Glasfasergewebe und andere strapazierfähige technische Gewebe werden häufig dort eingesetzt, wo zusätzlicher Umweltschutz erforderlich ist.

Die Befestigungskonstruktion ist bei komplexen Bauteilen besonders wichtig.

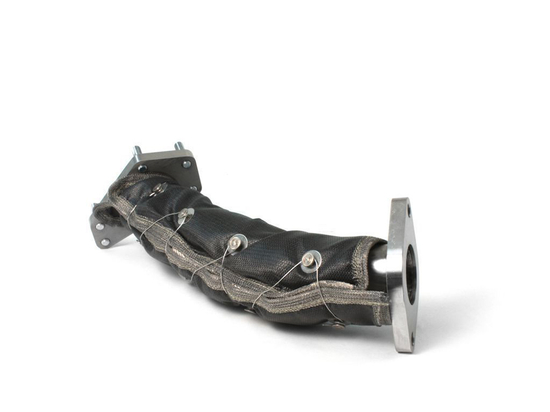

Maßgefertigte Abgasisoliermatten können mit Haken, Federn, Schnürdraht, Riemen, Schnallen oder anderen abnehmbaren Befestigungssystemen versehen sein. Die Befestigungsmethode sollte eine sichere Montage gewährleisten und es dem Wartungspersonal gleichzeitig ermöglichen, die Isoliermatte zu entfernen und wieder anzubringen, ohne die Isolierung zu beschädigen.

Bei Abgaskrümmern können einzelne Abschnitte um Abzweigungen, Sammler und Flansche herum gestaltet werden.

Bei Turboladern können geformte Isolierhüllen der Form des Turbinengehäuses folgen und gleichzeitig den Zugang zu Stellantrieben, Ölleitungen und Wartungsbereichen freihalten.

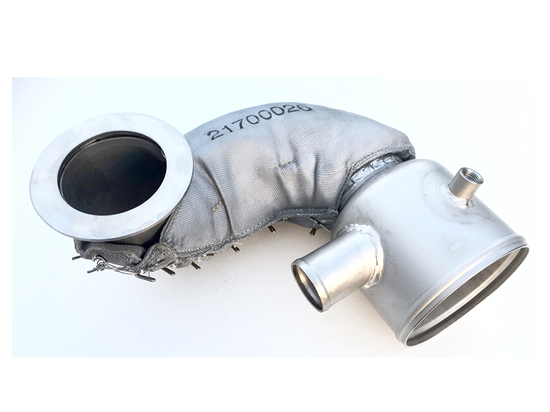

Bei Abgasbögen und flexiblen Verbindungsstücken kann eine segmentierte Konstruktion Richtungsänderungen und lokale Bewegungen ausgleichen.

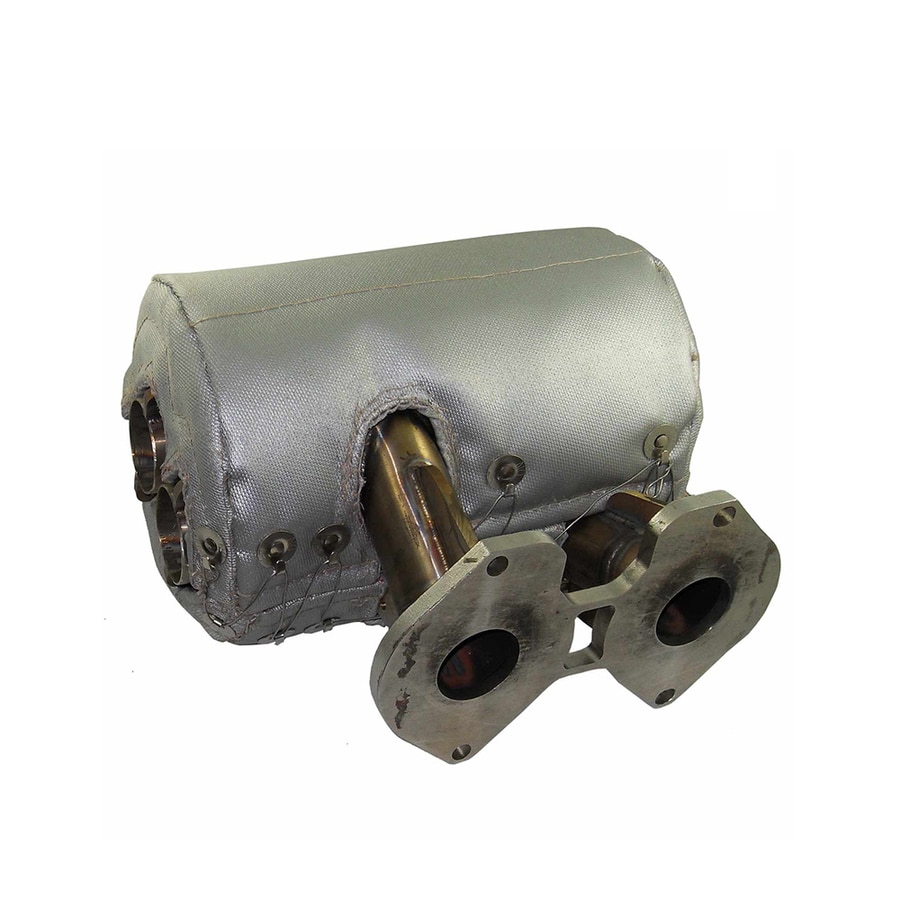

Für Schalldämpfer und Auspuffschalldämpfer können größere, abnehmbare Hüllen um zylindrische, ovale oder speziell geformte Körper herum gefertigt werden.

Dieser komponentespezifische Konstruktionsansatz bietet Vorteile gegenüber generischen Dämmverfahren.

Eine schlecht sitzende Isoliermatte kann Lücken hinterlassen, die Isolierung ungleichmäßig komprimieren oder benachbarte Komponenten beeinträchtigen. Im Gegensatz dazu kann eine maßgefertigte Abgasisoliermatte mit kontrollierter Dicke, definierten Überlappungsbereichen und speziellen Öffnungen für Sensoren, Befestigungspunkte und Anschlüsse gestaltet werden.

Maßgefertigte Abgasisoliermatten sind besonders in kompakten Anlagen von großem Nutzen.

Generatorgehäuse, Schiffsmaschinenräume, Schwerlastgeräte und Industriemaschinen weisen oft nur begrenzten Freiraum zwischen Abgaskomponenten und wärmeempfindlichen Systemen auf. Kabel, Hydraulikschläuche, Kraftstoffleitungen, elektronische Steuerungen und tragende Oberflächen können sich in unmittelbarer Nähe des Abgasstroms befinden.

Die direkte Wärmeisolierung direkt an der Quelle kann dazu beitragen, die thermische Belastung dieser benachbarten Komponenten zu verringern.

Ingenieure, die maßgeschneiderte Abgasisolierungen spezifizieren, sollten Folgendes berücksichtigen:

Geometrie der Komponente

Maximale Betriebstemperatur

Dauerhafte Temperatur

Erforderliche Senkung der Oberflächentemperatur

Verfügbarer Einbauraum

Dämmstärke

Vibrationen

Öl- und Feuchtigkeitsbelastung

Befestigungspunkte

Positionen von Sensoren und Halterungen

Zugang für Wartungsarbeiten

Entfernungsrichtung der Isoliermatte

Erforderliche Lebensdauer

Bei der Konstruktion sollte auch berücksichtigt werden, wie die Wartung der Komponente erfolgen soll.

Eine technisch wirksame Isoliermatte kann dennoch Wartungsprobleme verursachen, wenn sie nicht entfernt werden kann, ohne umliegende Geräte zu demontieren. Aus diesem Grund können größere Komponenten in mehrere abnehmbare Isoliermattenabschnitte unterteilt werden, sodass das Wartungspersonal nur den Bereich entfernt, der für den Zugang erforderlich ist.

Maßgefertigte Abgasisolierungen können auch als Teil eines umfassenderen Wärmemanagementsystems eingesetzt werden. So kann beispielsweise eine Isolierung für einen Krümmer oder einen Turbolader die Wärme an der Quelle zurückhalten, während ein sekundärer metallener Hitzeschild eine nahegelegene elektrische Komponente vor der verbleibenden Strahlungswärme schützt.

BSTFLEX fertigt maßgeschneiderte Abgasisolierungen für Abgassysteme in der Automobilindustrie, für Dieselmotoren, Generatoren, Schiffsanwendungen sowie für industrielle Anlagen. Die Isolierungen können anhand von technischen Zeichnungen, Kundenangaben, Schablonen oder Bauteilmustern entwickelt werden.

Je nach Betriebsumgebung und thermischen Anforderungen können verschiedene Materialien für die Hitzeseite, Isolierkerne, Außengewebe, Dicken und Befestigungssysteme ausgewählt werden.

Bei unregelmäßig geformten Abgaskomponenten, bei denen Standard-Rohrisolierungen keinen ausreichenden Schutz bieten, stellt eine fachgerecht konstruierte, maßgeschneiderte Abgasisoliermatte eine praktische Methode dar, um Strahlungswärme zu reduzieren, die Außentemperatur zu regulieren und einen bequemen Zugang für Inspektionen und Wartungsarbeiten zu gewährleisten.
