Um wie viel kann eine Abgasdämmmatte die Hitze reduzieren?

{{{sourceTextContent.subTitle}}}

Verstehen Sie, welche Faktoren die Temperaturreduzierung bei Abgasisolierungen bestimmen und wie sich die Dämmstoffdicke, die Materialien und die Betriebsbedingungen auf die thermische Leistung auswirken.

{{{sourceTextContent.description}}}

Eine Auspuffisoliermatte kann die Wärmeübertragung von einem heißen Auspuffbauteil an die Umgebung erheblich reduzieren, doch hängt die tatsächliche Temperatursenkung vom gesamten thermischen System ab.

Es gibt keinen einheitlichen Prozentsatz oder festen Temperaturabfall, der für jede Auspuffisoliermatte gilt. Die Leistung wird beeinflusst durch die Abgastemperatur, die Dämmstärke, die Materialien der Matte, den Luftstrom, die Geometrie der Bauteile, die Umgebungstemperatur und die Methode zur Messung der Außenfläche.

Aus diesem Grund sollten Ingenieure die Leistung der Auspuffisolierung anhand der Betriebsbedingungen bewerten, anstatt sich auf einen einzigen, universellen Wert für die Temperaturreduzierung zu verlassen.

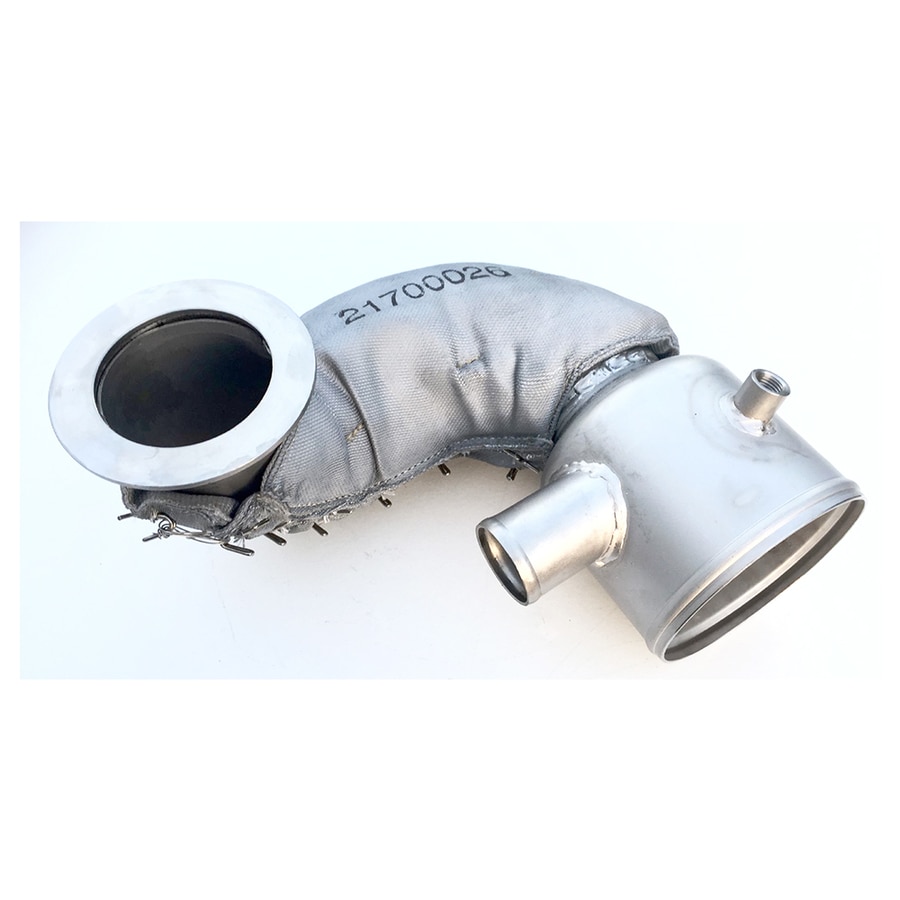

Eine abnehmbare Abgasisoliermatte verlangsamt die Wärmeübertragung vom Abgaskomponenten durch ein mehrschichtiges Isolationssystem. Die Heißseitenschicht widersteht direkter Temperatureinwirkung, der Isolationskern sorgt für thermischen Widerstand und die Außenschicht schützt das System vor mechanischen und umweltbedingten Schäden.

Das Ausmaß der Wärmereduzierung hängt in erster Linie von der Temperatur des Abgaskomponenten ab.

Eine Isoliermatte, die an einem Abgasrohr mit mäßiger Temperatur im stromabwärts gelegenen Bereich angebracht wird, verhält sich anders als eine, die direkt um einen Abgaskrümmer oder ein Turboladergehäuse herum installiert ist. Höhere Quelltemperaturen erfordern im Allgemeinen leistungsfähigere Isoliermaterialien und eine größere Isolierdicke.

Die Isolierdicke ist ein weiterer wichtiger Faktor.

Eine Erhöhung der Dämmstärke reduziert die Wärmeübertragung normalerweise effektiver, doch ist der Einbauraum rund um Motoren, Generatorgehäuse und Schiffsmaschinen oft begrenzt. Die optimale Auslegung muss daher ein Gleichgewicht zwischen thermischer Leistung und verfügbarem Freiraum herstellen.

Auch die Materialauswahl hat einen starken Einfluss auf die Leistung.

Glasfaserisolierung eignet sich für viele allgemeine Abgasanwendungen.

Für extremere Hochtemperaturumgebungen können Materialien mit hohem Siliziumdioxidgehalt gewählt werden.

Keramikfaser-Dämmung kann eine hohe thermische Beständigkeit bieten, wenn die Temperaturbeständigkeit entscheidend ist.

Zur Verstärkung und zur Erhöhung der Haltbarkeit an der heißen Seite kann ein Edelstahlgewebe hinzugefügt werden.

Silikonbeschichtetes Glasfasergewebe kann als äußere Schicht verwendet werden, wenn Beständigkeit gegen Abrieb, Öl und Feuchtigkeit erforderlich ist.

Das Endergebnis hängt davon ab, wie diese Materialien kombiniert werden.

Auch die Luftströmung um die Isoliermatte herum beeinflusst die Temperatur der Außenfläche. Eine Isoliermatte, die in einem geschlossenen Generatorgehäuse zum Einsatz kommt, kann andere Oberflächentemperaturen aufweisen als dieselbe Matte, die in einem offenen Maschinenraum mit kontinuierlicher Belüftung installiert ist.

Auch die Geometrie der Bauteile spielt eine Rolle.

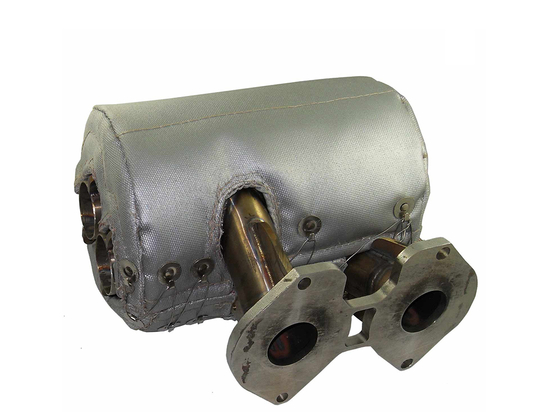

Gerade Abgasrohre lassen sich relativ einfach gleichmäßig isolieren. Krümmer, Verteiler, Flansche, Schalldämpfer und Turboladergehäuse können lokale Hitzeherde bilden, in denen sich die Wärme konzentriert. Eine maßgeschneiderte Anpassung hilft, Lücken zu verringern und die thermische Gleichmäßigkeit über diese unregelmäßigen Oberflächen hinweg zu verbessern.

Typische Anwendungsbereiche, in denen Abgasdämmmatten zur Reduzierung der Wärmebelastung eingesetzt werden, sind unter anderem:

Abgassysteme von Dieselmotoren

Abgasrohre von Generatoren

Abgaskomponenten von Schiffsmotoren

Auspuffkrümmer

Turbolader

Schalldämpfer und Geräuschdämpfer

Industrielle Abgasleitungen

Flexible Abgasverbindungen

Hochtemperatur-Prozessanlagen

Bei der Bewertung der Leistung von Abgasisoliermatten sollten Ingenieure sowohl die Oberflächentemperatur als auch die Strahlungswärme berücksichtigen.

Die Senkung der Außenoberflächentemperatur ist wichtig für den Personenschutz und die Sicherheit benachbarter Bauteile.

Die Reduzierung der Strahlungswärme ist ebenso wichtig in beengten Motorräumen, in denen Kabel, Schläuche, Sensoren und elektronische Bauteile in unmittelbarer Nähe der Abgasanlage angeordnet sind.

Eine richtig ausgelegte Abgas-Isoliermatte kann dazu beitragen, die thermische Belastung dieser umgebenden Bauteile zu senken, indem sie mehr Wärme an der Quelle zurückhält.

Die erforderliche Temperatursenkung sollte daher vor der Spezifikation der Isoliermatte festgelegt werden.

Wichtige Konstruktionsparameter sind:

Abgastemperatur

Oberflächentemperatur der Abgasanlage

Erforderliche Außentemperatur der Isoliermatte

Umgebungstemperatur

Luftströmungsverhältnisse

Dämmstoffdicke

Geometrie der Komponenten

Verfügbarer Einbauraum

Betriebszyklus

Vibrationen

Öl- und Feuchtigkeitsbelastung

Wartungsanforderungen

Beispielsweise kann es bei einer Anwendung erforderlich sein, dass die Außenseite einer Abgasisoliermatte bei kontinuierlichem Motorbetrieb unter einer bestimmten Temperatur bleibt. In diesem Fall sollten die Dicke der Matte und die Materialauswahl anhand dieses Zielwerts berechnet werden, anstatt sich ausschließlich nach der maximalen Materialtemperatur zu richten.

Auch eine abnehmbare Konstruktion kann die langfristige thermische Leistung beeinflussen.

Eine Isoliermatte, die wiederholt entfernt und wieder angebracht wird, sollte ihre Isolierdicke und Form beibehalten. Übermäßige Kompression, beschädigte Nähte oder schlecht positionierte Befestigungselemente können die Leistung im Laufe der Zeit beeinträchtigen.

Aus diesem Grund sollten maßgefertigte Abgas-Isoliermatten sowohl auf thermische Effizienz als auch auf wiederholten Wartungseinsatz ausgelegt sein.

BSTFLEX fertigt maßgeschneiderte Abgasdämmmatten für Dieselmotoren, Generatoren, Schiffsanlagen, Industriemaschinen und andere Hochtemperatur-Abgasanwendungen. Dämmmaterialien, Dämmstärke, Außenhüllen, Befestigungsmethoden und Geometrie können entsprechend Zeichnungen, Bauteilmaßen und Betriebsbedingungen entwickelt werden.

Die genaueste Methode, um zu bestimmen, um wie viel eine Abgasisoliermatte die Wärme reduzieren kann, ist die Bewertung der gesamten Anwendung, einschließlich der Quellentemperatur, der erforderlichen Außentemperatur und des verfügbaren Isolierraums.

Bei korrekter Auslegung kann eine Abgasisoliermatte für eine erhebliche Wärmeeindämmung sorgen, die Strahlungswärme rund um das Abgassystem reduzieren und den Schutz für in der Nähe befindliche Geräte und Personen verbessern.
