Isolierung von Abgasrohren bei Dieselmotoren: Leitfaden zu Materialien und Konstruktion

{{{sourceTextContent.subTitle}}}

So wählen Sie Dämmstoffe und abnehmbare Isoliermanschetten für Abgasrohre, Abgaskrümmer, Turbinenauslässe und Generatorsysteme von Dieselmotoren aus.

{{{sourceTextContent.description}}}

Die Isolierung von Abgasrohren bei Dieselmotoren dient dazu, Strahlungswärme zu kontrollieren, die Belastung durch heiße Oberflächen zu verringern und benachbarte Bauteile in Hochtemperatur-Motorsystemen zu schützen. Sie ist besonders wichtig bei Generatoren, Schiffsmotoren, Schwermaschinen und industriellen Antriebssystemen, bei denen Abgasleitungen in unmittelbarer Nähe von Kabeln, Schläuchen, Kraftstoffsystemen und anderen wärmeempfindlichen Bauteilen verlaufen.

Ein Dieselabgassystem kann Krümmer, Turbolader, Auspuffrohre, Bogen, flexible Abschnitte, Schalldämpfer und Auspuffschalldämpfer umfassen. Jede Komponente kann bei einer anderen Temperatur betrieben werden und erfordert möglicherweise eine andere Isolierkonstruktion.

Aus diesem Grund sollte die Abgasisolierung von Dieselmotoren als komplettes Wärmemanagementsystem konzipiert werden und nicht als einzelnes Material, das um jede Komponente gewickelt wird.

Eine der gängigsten Lösungen ist eine abnehmbare Isoliermatte für Abgasrohre.

Diese Art der Isolierung wird passgenau für die jeweilige Abgaskomponente gefertigt und kann bei Wartungsarbeiten entfernt werden. Sie ist besonders bei Dieselmotoren sinnvoll, da Abgaskomponenten häufig überprüft, gewartet oder ausgetauscht werden müssen.

Eine typische Isoliermatte für Dieselabgase weist einen mehrschichtigen Aufbau auf.

Die innere, der Hitze ausgesetzte Schicht liegt am nächsten an der Abgasoberfläche und muss wiederholter Einwirkung hoher Temperaturen standhalten. Je nach thermischen Bedingungen können Glasfasergewebe, Gewebe mit hohem Siliziumdioxidgehalt, Edelstahlgewebe und andere temperaturbeständige Materialien ausgewählt werden.

Der Isolierkern reduziert die Wärmeübertragung durch die Isoliermatte. Je nach erforderlicher Leistungsfähigkeit und verfügbarer Dicke können Glasfaserisolierungen, Isolierungen auf Silikatbasis und Keramikfasermaterialien zum Einsatz kommen.

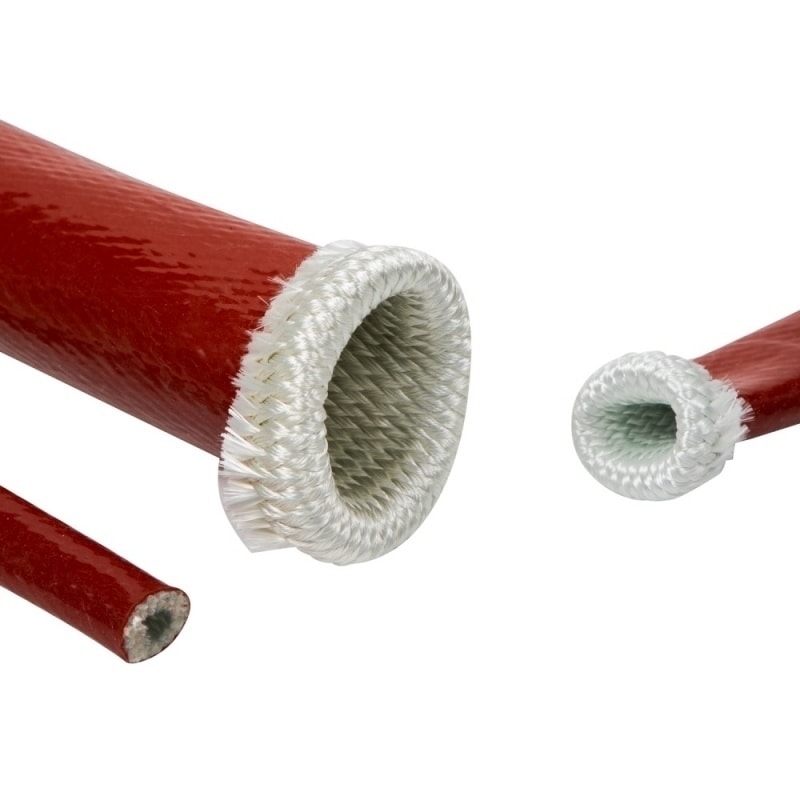

Die äußere Schicht schützt das Isoliersystem vor Abrieb, Vibrationen, Öl, Feuchtigkeit und wiederholter Handhabung. Silikonbeschichtetes Glasfasergewebe wird häufig gewählt, wenn eine strapazierfähige und flexible Außenfläche erforderlich ist.

Die Materialauswahl sollte sich nach den tatsächlichen Betriebsbedingungen richten.

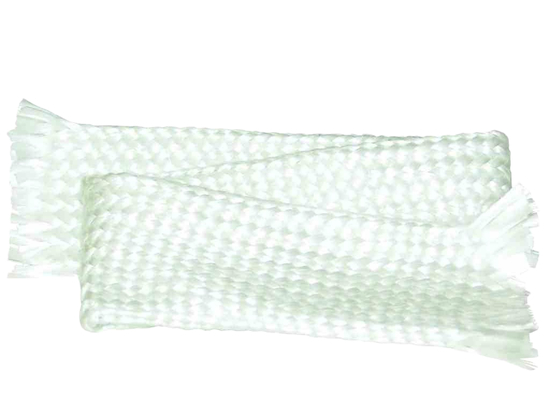

Glasfaser eignet sich für viele allgemeine Anwendungen im Bereich der Dieselabgase, da sie Wärmebeständigkeit, Flexibilität und praktische Handhabung vereint.

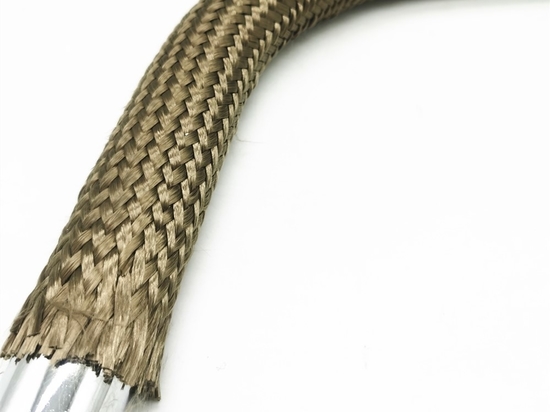

Materialien mit hohem Siliziumdioxidgehalt werden häufig für Bereiche mit höheren Temperaturen gewählt, wie beispielsweise Abgaskrümmer und Auslassbereiche von Turboladern.

Keramikfaserisolierungen können dort eingesetzt werden, wo bei begrenztem Einbauraum eine höhere Hitzebeständigkeit erforderlich ist.

Edelstahlgewebe kann in Bereichen mit hohem Verschleiß oder starken Vibrationen integriert werden, um die mechanische Haltbarkeit zu verbessern.

Dieselmotoren stellen mehrere konstruktive Herausforderungen dar, die sich von denen stationärer Heißrohrleitungen unterscheiden.

Vibrationen sind einer der wichtigsten zu berücksichtigenden Faktoren.

Die Isoliermatte muss sicher befestigt bleiben, während der Motor unter ständigen Vibrationen läuft. Nähte, Befestigungspunkte und Isolierschichten sollten daher so ausgelegt sein, dass sie Bewegungen, Abrieb und wiederholten Temperaturwechseln standhalten.

Die Geometrie der Bauteile ist ein weiterer wichtiger Faktor.

Ein gerades Dieselabgasrohr lässt sich mit einer relativ einfachen zylindrischen Isoliermatte isolieren. Ein Abgaskrümmer, ein Turboladergehäuse, ein Flansch oder ein Krümmer erfordern eine komplexere, maßgeschneiderte Form.

Eine präzise Passform trägt dazu bei, freiliegende heiße Bereiche zu minimieren und verhindert, dass die Isolierung Sensoren, Klemmen, Schrauben und Wartungspunkte behindert.

Die Isolierung von Abgasrohren bei Dieselmotoren wird üblicherweise eingesetzt für:

Stationäre Dieselmotoren

Dieselgeneratoren

Schiffsdieselmotoren

Baumaschinen

Bergbaumaschinen

Landwirtschaftliche Maschinen

Schwerlastfahrzeuge

Industrielle Stromversorgungssysteme

Notstromaggregate

Kraft-Wärme-Kopplungsanlagen

In geschlossenen Generatorsystemen trägt die Isolierung von Dieselabgasrohren dazu bei, die in das Gehäuse abgegebene Strahlungswärme zu reduzieren.

Dies ist wichtig, da übermäßige Hitze die thermische Belastung von elektrischen Bauteilen, Lichtmaschinen, Steuerungssystemen und umgebenden Motorteilen erhöhen kann.

In Schiffsmaschinenräumen kann eine Abgasisolierung dazu beitragen, die Wärmeentwicklung in beengten Maschinenräumen zu kontrollieren und gleichzeitig einen abnehmbaren Zugang zu Rohren, Verteilern und Turboladerkomponenten zu gewährleisten.

Bei mobilen Maschinen kann eine Isolierung erforderlich sein, um Hydraulikschläuche, elektrische Leitungen und Karosserieteile zu schützen, die sich in der Nähe des Abgassystems befinden.

Die Dämmstoffdicke sollte entsprechend der erforderlichen thermischen Leistung gewählt werden.

Die entscheidende Frage ist nicht nur, wie heiß das Abgasrohr wird, sondern auch, wie kühl die äußere Oberfläche der Isoliermatte sein muss.

Ein System, das in erster Linie zur Reduzierung von Strahlungswärme ausgelegt ist, kann andere Anforderungen haben als eines, das dem Personenschutz dient oder einen bestimmten Sollwert für die äußere Oberflächentemperatur erfüllen soll.

Ingenieure, die die Isolierung von Abgasrohren für Dieselmotoren spezifizieren, sollten Folgendes berücksichtigen:

Abgastemperatur

Oberflächentemperatur des Auspuffrohrs

Dauerbetriebstemperatur

Spitzentemperaturbelastung

Gewünschte Außentemperatur

Rohrdurchmesser

Geometrie der Bauteile

Verfügbarer Einbauraum

Dämmstoffdicke

Motorschwingungen

Öl- und Feuchtigkeitsbelastung

Wartungshäufigkeit

Befestigungsart

Betriebsumgebung

Erwartete Lebensdauer

Das Befestigungssystem ist besonders wichtig bei abnehmbaren Isoliermatten für Dieselabgasanlagen.

Je nach Bauteilform und Schwingungsstärke können Haken, Federn, Schnürdraht, Gurte oder andere mechanische Befestigungselemente verwendet werden. Die Konstruktion sollte eine sichere Befestigung gewährleisten, ohne die Wartung unnötig zu erschweren.

Bei großen oder unregelmäßig geformten Bauteilen können mehrere kleinere Dämmabschnitte praktischer sein als eine einzige große Abdeckung.

Eine segmentierte Bauweise ermöglicht es dem Techniker, nur den für die Wartung erforderlichen Abschnitt zu entfernen, und kann die Passform um komplexe Abgassysteme verbessern.

Die Dieselabgasdämmung sollte zudem so ausgelegt sein, dass Sensoren, Flansche und Anschlussstellen berücksichtigt werden.

In die Isoliermatte können Öffnungen und Aussparungen integriert werden, sodass Temperatursensoren, Befestigungselemente und andere Wartungspunkte zugänglich bleiben.

Im Vergleich zu herkömmlichen Abgasisolierungen bieten abnehmbare Isoliermatten erhebliche Vorteile für die Wartung von Dieselmotoren. Die Isolierung kann unbeschädigt entfernt und nach der Wartung wieder angebracht werden.

Im Vergleich zu einem starren Abgas-Hitzeschild sorgt eine direkte Isolierung für eine engere thermische Abschirmung direkt um das Abgasrohr herum.

In anspruchsvollen Installationen können beide Technologien kombiniert werden. Eine Isoliermatte kann die Wärme an der Abgasquelle reduzieren, während ein zusätzliches Hitzeschild eine besonders empfindliche Komponente in der Nähe schützt.

BSTFLEX fertigt maßgeschneiderte Isoliermatten für Abgasrohre von Dieselmotoren für Aggregate, Schiffsmotoren, Schwermaschinen und industrielle Antriebssysteme. Materialien, Isolierdicken, Formen und Befestigungssysteme können entsprechend von Zeichnungen, Maßen, Mustern und den tatsächlichen Betriebsbedingungen entwickelt werden.

Ein gut konzipiertes Isolierungssystem für Diesel-Abgasleitungen sollte Temperaturbeständigkeit, thermische Leistung, Vibrationsfestigkeit, Wartungsfreundlichkeit und Bauteilgeometrie in Einklang bringen. Werden diese Faktoren gemeinsam berücksichtigt, bieten abnehmbare Isoliermatten eine effektive Lösung zur Wärmeregulierung im Bereich von Diesel-Abgassystemen.
