Diesel-Abgasisoliermatte für das Motortemperaturmanagement

{{{sourceTextContent.subTitle}}}

Maßgefertigte Diesel-Abgasisolierungen tragen dazu bei, die Strahlungswärme im Bereich von Krümmern, Turboladern, Rohren und Schalldämpfern in Generator-, Schiffs- und Schwerlastmotorsystemen zu reduzieren.

{{{sourceTextContent.description}}}

Eine Diesel-Abgasisolierung ist ein abnehmbares Wärmedämmsystem, das dazu dient, die Wärmeentwicklung an hochtemperaturbehafteten Abgaskomponenten des Motors zu regulieren. Sie wird häufig bei Dieselmotoren, Generatoren, Schiffsantrieben, Baumaschinen und industriellen Antriebsanlagen eingesetzt, bei denen Abgaskrümmer, Turbolader und Rohrleitungen intensive Strahlungswärme erzeugen.

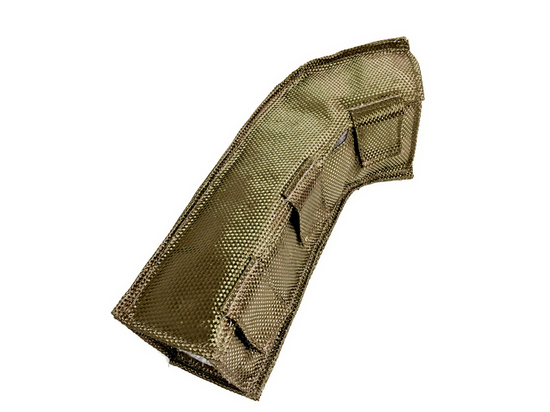

Im Gegensatz zu einer einfachen Abgasummantelung wird eine Diesel-Abgasisoliermatte in der Regel maßgefertigt, um sich der Form des Bauteils anzupassen. Sie kann um gerade Rohrabschnitte, Krümmer, Rohrbögen, Turboladergehäuse, Flansche, Schalldämpfer und andere komplexe Abgassysteme herum konstruiert werden.

Das Hauptziel besteht darin, die Wärme näher an der Abgasquelle einzudämmen.

Dieselmotoren können im Dauerbetrieb erhebliche thermische Belastungen erzeugen. In kompakten Generatorgehäusen, Schiffsmaschinenräumen und Schwermaschinen kann diese Wärme die Umgebungstemperatur erhöhen und nahegelegene Kabel, Hydraulikschläuche, Kraftstoffleitungen, Sensoren und elektrische Komponenten einer anhaltenden thermischen Belastung aussetzen.

Eine richtig konstruierte Diesel-Abgasisoliermatte trägt durch den Einsatz mehrerer funktionaler Materialschichten dazu bei, diese Belastung zu verringern.

Die Hitzeschutzschicht liegt der Abgasoberfläche am nächsten und muss direkter Einwirkung hoher Temperaturen standhalten. Je nach thermischen Anforderungen können Glasfasergewebe, Gewebe mit hohem Siliziumdioxidgehalt, Edelstahlgewebe und andere hitzebeständige Materialien ausgewählt werden.

Der Dämmkern sorgt für den Hauptwiderstand gegen die Wärmeübertragung. Je nach erforderlicher Temperaturbeständigkeit und Dämmstoffdicke können Glasfaserisolierungen, Isolierungen auf Siliziumdioxidbasis und Keramikfasermaterialien zum Einsatz kommen.

Die Außenhülle schützt die Abdeckung vor Abrieb, Öl, Feuchtigkeit, Vibrationen und wiederholter Handhabung. Silikonbeschichtetes Glasfasergewebe und andere strapazierfähige technische Gewebe können verwendet werden, wenn ein stärkerer Schutz vor Umwelteinflüssen erforderlich ist.

Dank dieser mehrschichtigen Struktur bietet die Abdeckung Wärmeisolierung und lässt sich gleichzeitig für Wartungsarbeiten abnehmen.

Typische Anwendungsbereiche für Dieselabgas-Isoliermatten sind:

Diesel-Auspuffkrümmer

Turboladergehäuse

Turbolader-Auslassrohre

Generator-Auspuffrohre

Schiffsdiesel-Abgassysteme

Schalldämpfer und Auspufftöpfe

Abgasbögen

Flexible Abgasverbindungen

Flansche und Dehnungsverbindungen

Hochleistungs-Motorabgasanlagen

Der Abgaskrümmer und der Turboladerbereich gehören oft zu den heißesten Teilen eines Dieselmotorsystems. Diese Komponenten können starke Strahlungswärme in der Nähe von Schläuchen, Kabeln und umgebenden Bauteilen erzeugen.

Maßgefertigte Isoliermatten lassen sich um diese Komponenten herum formen, wobei der Zugang zu Schrauben, Sensoren, Ölleitungen und anderen Wartungspunkten erhalten bleibt.

Für Abgasleitungen können abnehmbare Isoliermatten in einzelnen Abschnitten gefertigt werden. Diese segmentierte Bauweise ermöglicht es Technikern, nur den Bereich zu entfernen, der einer Inspektion oder Reparatur bedarf, anstatt das gesamte Isolierungssystem zu demontieren.

Dies ist einer der Hauptunterschiede zwischen einer abnehmbaren Diesel-Abgasisolierung und einer fest installierten Abgasisolierung.

Fest installierte Isolierungen müssen vor Wartungsarbeiten möglicherweise aufgeschnitten werden. Sind sie einmal beschädigt, müssen sie unter Umständen ersetzt werden. Eine abnehmbare Isolierung kann geöffnet, entfernt und wieder angebracht werden, wodurch sie sich besser für Anlagen eignet, die einer regelmäßigen Wartung bedürfen.

Vibrationen sind ein weiterer entscheidender Konstruktionsfaktor.

Dieselmotoren arbeiten unter ständiger mechanischer Bewegung. Die Isoliermatte muss sicher sitzen, ohne zu verrutschen, sich zu lockern oder heiße Bereiche freizulegen. Befestigungssysteme wie Haken, Federn, Schnüre, Gurte oder Schnallen können je nach Bauteil und Vibrationsstärke ausgewählt werden.

Die Isolierhülle sollte zudem ihre Isolierdicke auch bei wiederholtem Betrieb beibehalten.

Übermäßige Kompression kann den Wärmewiderstand verringern, während eine lockere Konstruktion Bewegungen zulässt und zu einer ungleichmäßigen Abdeckung führen kann.

Ingenieure, die eine Diesel-Abgasdecke spezifizieren, sollten Folgendes bewerten:

Dauerbetriebstemperatur

Spitzenabgastemperatur

Gewünschte Außenoberflächentemperatur

Geometrie der Bauteile

Verfügbarer Einbauraum

Isolationsdicke

Motorschwingungen

Öl- und Feuchtigkeitsbelastung

Abriebgefahr

Wartungshäufigkeit

Befestigungsart

Positionen von Sensoren und Halterungen

Erforderliche Lebensdauer

Auch die Einbauumgebung beeinflusst die Konstruktionsanforderungen.

In Dieselgeneratoren tragen Abgasisolierungen dazu bei, die Wärmeabgabe in das Gehäuse zu reduzieren, und können die thermische Belastung im Bereich von elektrischen Steuerungen, Lichtmaschinen und Verkabelungen begrenzen.

In Schiffsdieselsystemen muss die Abdeckung unter Umständen hoher Luftfeuchtigkeit, Ölverschmutzung und beengten Maschinenräumen standhalten.

Bei Bau- und Bergbaumaschinen können Haltbarkeit und Vibrationsfestigkeit besonders wichtig sein, da das Abgassystem unter ständiger Bewegung und anspruchsvollen Arbeitsbedingungen betrieben wird.

Eine Diesel-Abgasabdeckung kann auch zusammen mit einem sekundären Abgas-Hitzeschild verwendet werden.

Die Abdeckung hält die Wärme um die Abgasquelle herum zurück, während der Hitzeschild eine bestimmte nahegelegene Komponente vor der verbleibenden Strahlungswärme schützt. Diese Kombination kann in sehr kompakten Motorräumen nützlich sein.

BSTFLEX fertigt maßgeschneiderte Diesel-Abgasabdeckungen für Generatoren, Schiffsmotoren, Schwermaschinen und industrielle Dieselsysteme. Materialien, Dämmstärken, Formen und Befestigungsmethoden der Abdeckungen können anhand von Zeichnungen, Bauteilmaßen, Mustern und den tatsächlichen Betriebsbedingungen entwickelt werden.

Bei Dieselmotoren, bei denen die Abgaswärme die Zuverlässigkeit der Anlage, den Bauteilschutz oder die Wartungsbedingungen beeinträchtigt, bietet eine fachgerecht konstruierte Abgasabdeckung eine praktische Lösung zur Reduzierung der Strahlungswärme, ohne den Zugang zum Abgassystem zu beeinträchtigen.
