Isolierung des Auspuffrohrs eines Generators: Warum sie für das Wärmemanagement von Aggregaten wichtig ist

{{{sourceTextContent.subTitle}}}

Wie Isoliermatten für Generator-Auspuffrohre dazu beitragen, die Wärmeentwicklung im Inneren von Generatorgehäusen zu regulieren und nahegelegene elektrische, mechanische und bauliche Komponenten zu schützen.

{{{sourceTextContent.description}}}

Die Isolierung von Generator-Abgasrohren spielt eine wichtige Rolle bei der Wärmeregulierung in Dieselgeneratoren und geschlossenen Generatorsystemen. Abgasrohre können hohen Temperaturen ausgesetzt sein und erhebliche Strahlungswärme an den umgebenden Raum abgeben, was sich auf elektrische Geräte, Verkabelungen, Schläuche, Motorkomponenten und andere wärmeempfindliche Teile auswirkt.

Ein ordnungsgemäß ausgelegtes Isolierungssystem für Abgasrohre bildet eine thermische Barriere um die heißen Abgasleitungen, um die Wärmeübertragung an die Umgebung zu reduzieren. Dies kann dazu beitragen, die Gehäusetemperatur zu regulieren, die Strahlungswärmebelastung zu begrenzen und die thermischen Bedingungen rund um das Generatorsystem zu verbessern.

Die Isolierung von Generator-Abgasrohren wird üblicherweise eingesetzt bei:

Abgasrohren von Dieselgeneratoren

Generator-Krümmern

Auslassrohren von Turboladern

Abgasbögen

Schalldämpfern und Auspufftöpfen

Flexiblen Abgasverbindungen

Flanschen

Dehnungsfugen

Sonstigen Hochtemperatur-Abgaskomponenten

Die Anforderungen an die Isolierung von Generatorabgasleitungen können je nach Anlage erheblich variieren. Bei einem kleinen, geschlossenen Generatoraggregat ist der Abstand zwischen der Abgasleitung und den elektrischen Komponenten möglicherweise sehr begrenzt, während bei einem großen industriellen Generatoraggregat längere Abgasleitungen mit unterschiedlichen Belüftungsbedingungen zum Einsatz kommen können.

Aus diesem Grund sollte die Isolierung entsprechend der tatsächlichen Generatorauslegung ausgewählt werden, anstatt für jede Anwendung eine Standardausführung zu verwenden.

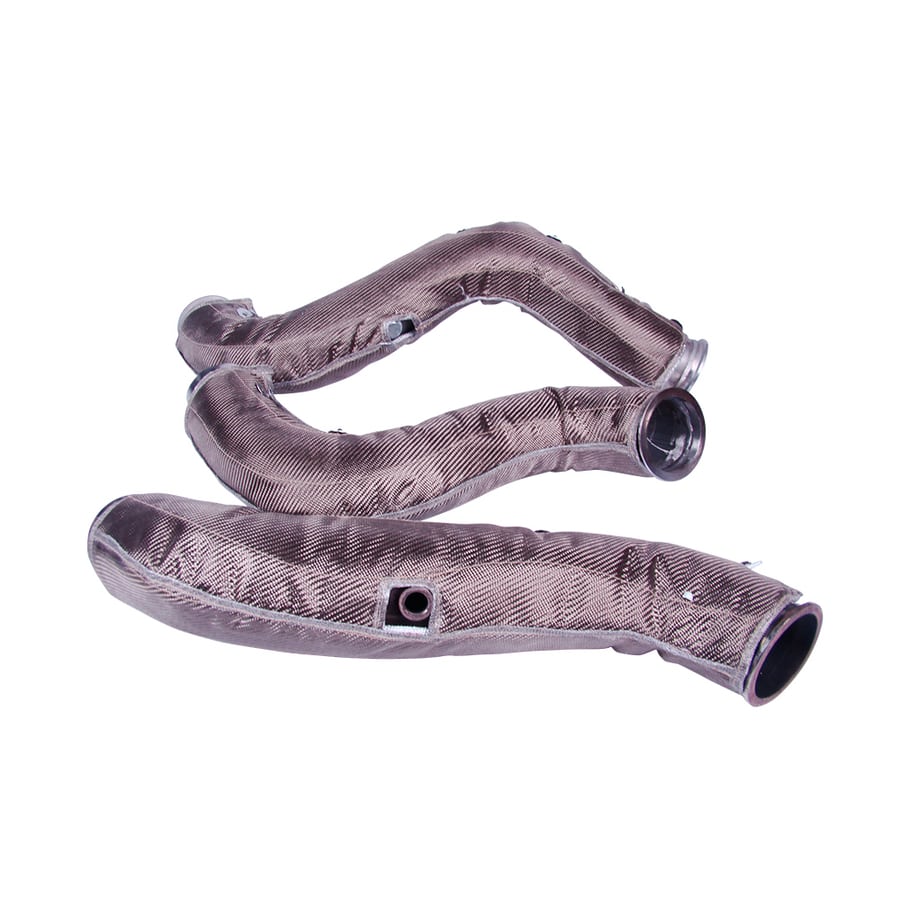

Eine abnehmbare Abgasdämmmatte ist eine praktische Lösung für die Abgasleitungen von Generatoren. Die Matte kann entsprechend den Abmessungen und der Geometrie des Abgaskomponenten gefertigt und mithilfe abnehmbarer Befestigungssysteme gesichert werden.

Diese Konstruktion erfüllt zwei wichtige Funktionen: die Wärmedämmung während des Generatorbetriebs und einen bequemen Zugang bei Wartungsarbeiten.

Generatoraggregate müssen regelmäßig gewartet werden, und Abgaskomponenten müssen unter Umständen überprüft, repariert oder ausgetauscht werden. Ein fest installiertes Dämmsystem kann den Zugang erschweren, da die Dämmung möglicherweise entfernt werden muss, bevor die Komponente erreicht werden kann.

Eine abnehmbare Isoliermatte für Generatorabgase lässt sich während der Wartung öffnen und entfernen und anschließend wieder anbringen. Dies macht sie besonders nützlich im Bereich von Flanschen, Turboladeranschlüssen, Abgaskrümmern und anderen zu wartenden Bauteilen.

Der Aufbau der Isolierung für Generator-Abgasrohre umfasst in der Regel mehrere Schichten.

Die innere, der Hitze ausgesetzte Schicht ist so ausgelegt, dass sie den hohen Temperaturen des Abgasrohrs standhält. Je nach Anwendungsfall können Glasfasergewebe, Gewebe mit hohem Siliziumdioxidgehalt, Edelstahlgewebe und andere hochtemperaturbeständige Textilien zum Einsatz kommen.

Der Isolierkern sorgt für den primären Wärmewiderstand. Je nach erforderlicher Temperaturbeständigkeit und Dämmstoffdicke können Glasfaser, siliziumdioxidbasierte Dämmstoffe und Keramikfasern ausgewählt werden.

Die Außenhülle schützt die Dämmung vor Abrieb, Vibrationen, Öl, Feuchtigkeit und wiederholter Handhabung. Wenn zusätzliche Umweltbeständigkeit erforderlich ist, können silikonbeschichtete Glasfaser und andere technische Gewebe zum Einsatz kommen.

Bei der Materialauswahl sollten sowohl die Temperatur als auch die Betriebsumgebung des Generators berücksichtigt werden.

Abgassysteme von Dieselgeneratoren sind wiederholten Wärme- und Kühlzyklen, Vibrationen und mechanischen Bewegungen ausgesetzt. Die Isoliermatte muss daher während des wiederholten Betriebs ihre Struktur und die Integrität ihrer Befestigung bewahren.

Auch die Umgebung des Gehäuses kann die Konstruktion beeinflussen.

Ölnebel, Kondenswasser, Staub und Wartungsflüssigkeiten können mit der Außenfläche in Kontakt kommen. Eine geeignete schützende Außenschicht kann dazu beitragen, die Lebensdauer des Dämmsystems unter diesen Bedingungen zu verlängern.

Die Isolierung von Generator-Abgasrohren kann auch zum Schutz benachbarter Komponenten beitragen.

Elektrische Kabel, Steuerleitungen, Sensoren, Hydraulikleitungen, Kraftstoffsysteme und Strukturkomponenten können relativ nahe an heißen Abgasrohren angeordnet sein. Eine kontinuierliche Einwirkung von Strahlungswärme kann die thermische Belastung dieser Komponenten erhöhen.

Durch die Einschließung der Wärme rund um das Abgasrohr lässt sich die Menge der in den umgebenden Gehämeraum abgegebenen Strahlungswärme reduzieren.

Die Dämmstärke ist ein weiterer wichtiger Auslegungsparameter.

Die richtige Dämmstärke hängt von der Abgastemperatur, dem Rohrdurchmesser, den Umgebungsbedingungen, dem verfügbaren Einbauraum und der erforderlichen Außenoberflächentemperatur ab. Eine stärkere Dämmung ist nicht immer praktikabel, da bei Generatorgehäusen strenge Abstandsbeschränkungen gelten können.

Ingenieure sollten daher vor der Auswahl der Dämmkonstruktion die thermischen Zielvorgaben festlegen.

Wichtige Spezifikationsfaktoren sind:

Betriebstemperatur des Abgasrohrs

Maximale Temperaturbelastung

Erforderliche Außenoberflächentemperatur

Rohrdurchmesser

Geometrie von Rohr und Bauteilen

Verfügbarer Freiraum

Dämmstoffdicke

Generatorvibrationen

Öl- und Feuchtigkeitsbelastung

Belüftungsbedingungen

Wartungsanforderungen

Befestigungsart

Erwarteter Betriebszyklus

Bei geraden Generator-Abgasrohren kann die Isolierung in zylindrischen Abschnitten gefertigt werden, die sich um das Rohr legen.

Bei Rohrbögen und unregelmäßigen Abschnitten können speziell geformte Platten eine bessere Abdeckung gewährleisten.

Für Flansche und Wartungspunkte können abnehmbare Abschnitte so konzipiert werden, dass Techniker Zugang zur Verbindung erhalten, ohne das gesamte Abgasdämmsystem entfernen zu müssen.

Auch große Generator-Abgassysteme können von einer segmentierten Bauweise profitieren. Entlang des Abgaskanals können mehrere Dämmmattenabschnitte installiert werden, sodass einzelne Abschnitte bei Wartungsbedarf entfernt werden können.

Das thermische Ziel sollte ebenfalls klar definiert werden.

Bei einigen Generatoranwendungen steht in erster Linie der Schutz des Personals vor heißen Oberflächen im Vordergrund. Bei anderen liegt der Schwerpunkt auf der Reduzierung der Strahlungswärme im Inneren des Gehäuses. In anspruchsvolleren Installationen kann das Ziel darin bestehen, elektrische Geräte zu schützen oder eine bestimmte Gehäusetemperatur aufrechtzuerhalten.

Diese Anforderungen können zu unterschiedlichen Dämmstärken und Materialkombinationen führen.

Eine Abgas-Isoliermatte kann auch mit einem Abgas-Hitzeschild kombiniert werden. Die Matte reduziert die direkte Wärmeübertragung vom Abgasrohr, während ein Hitzeschild zusätzlichen Schutz für eine bestimmte, in der Nähe befindliche Komponente bieten kann.

Dieser kombinierte Ansatz kann sinnvoll sein, wenn aufgrund der Generatoranordnung nur sehr wenig Platz zwischen dem Abgassystem und empfindlichen Geräten verbleibt.

Im Vergleich zu herkömmlichen Abgasisolierungen ermöglicht eine abnehmbare Isoliermatte einen leichteren Zugang für Wartungsarbeiten und kann nach der Wartung wiederverwendet werden. Im Vergleich zu einem einfachen Metall-Hitzeschild sorgt die direkte Isolierung des Abgasrohrs für eine thermische Abschirmung um das heiße Rohr herum.

BSTFLEX fertigt maßgeschneiderte Isoliermatten für Generator-Abgasrohre sowie abnehmbare Hitzeschutzmäntel für Dieselgeneratoren und industrielle Energieversorgungsanlagen. Die Produkte können gemäß Zeichnungen, Rohrdimensionen, Bauteilmustern und Betriebsanforderungen gefertigt werden.

Je nach Temperatur, mechanischen Bedingungen und Umgebungsbelastung können Materialkombinationen aus Glasfaser, hochsilikatischem Gewebe, Keramikfaserisolierung, Edelstahlgewebe und silikonbeschichteter Glasfaser bestehen.

Bei geschlossenen Dieselgeneratorsystemen, bei denen die Abgaswärme zur Gehäusetemperatur beiträgt oder benachbarte Komponenten gefährdet, bietet eine fachgerecht konzipierte Isolierung der Generator-Abgasrohre eine wirksame Methode zur Wärmeregulierung, während der Zugang für Inspektion und Wartung erhalten bleibt.
