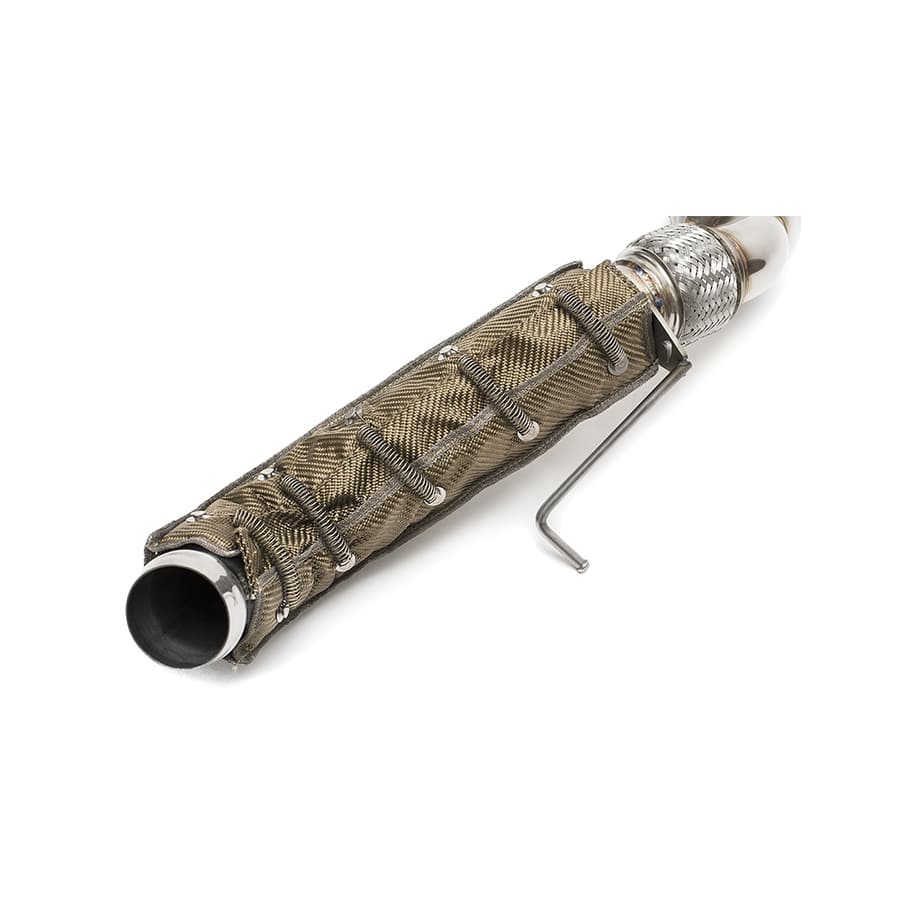

Isoliermatte für Schiffsabgassysteme

{{{sourceTextContent.subTitle}}}

Isoliermatte für Schiffsabgasanlagen

{{{sourceTextContent.description}}}

Eine Isoliermatte für Schiffsabgassysteme dient dazu, die von Hochtemperatur-Abgassystemen auf Booten, Schiffen, Arbeitsbooten, Offshore-Anlagen und Schiffsantrieben erzeugte Wärme zu regulieren. Durch die Ummantelung heißer Abgasrohre und zugehöriger Komponenten mit einer speziell entwickelten Isolierung trägt die Matte dazu bei, die äußeren Oberflächentemperaturen zu senken, die Strahlungswärmeübertragung zu begrenzen und ein sichereres thermisches Umfeld rund um den Motorraum zu schaffen.

Abgassysteme im Schiffsbau arbeiten unter anspruchsvollen Bedingungen. Hohe Abgastemperaturen, ständige Motorvibrationen, begrenzter Einbauraum, Feuchtigkeit, Salzeinwirkung und häufige Wartungsarbeiten können die Installation und Wartung herkömmlicher Isolierungen erschweren. Eine fachgerecht konzipierte, abnehmbare Abgasisoliermatte bietet thermischen Schutz und ermöglicht es Ingenieuren und Wartungspersonal gleichzeitig, bei Bedarf Zugang zum Abgassystem zu erhalten.

BSTFLEX fertigt maßgeschneiderte Isoliermatten für Schiffsabgassysteme für unterschiedliche Motorkonfigurationen und Abgasgeometrien. Die Isolierung kann um gerade Rohre, Biegungen, Krümmer, Flansche, Dehnungsfugen, Verteiler, Turboladeranschlüsse, Schalldämpfer und andere unregelmäßig geformte Komponenten herum gefertigt werden.

Warum sollte man eine Isoliermatte an einem Schiffsabgassystem verwenden?

Das Wärmemanagement ist in Schiffs-Motorräumen besonders wichtig, da Abgaskomponenten bei deutlich höheren Temperaturen betrieben werden können als die umgebenden Geräte. Strahlungs- und Konvektionswärme von einem unisolierten Abgasrohr kann die Temperatur von nahegelegenen Schläuchen, Kabeln, Sensoren, Komponenten des Kraftstoffsystems und Bauteilen erhöhen.

Eine Isolierdecke für Schiffsabgasanlagen bildet eine thermische Barriere zwischen dem heißen Abgaskomponenten und seiner Umgebung.

Je nach Systemauslegung bietet die Isolierung mehrere praktische Vorteile:

Niedrigere Außentemperaturen
Reduzierte Strahlungswärme im Motorraum
Schutz für nahegelegene Komponenten
Verbesserte Sicherheit für Bediener und Wartungspersonal
Besseres Wärmemanagement rund um Schiffsmotoren
Geringere Wärmebelastung für elektrische und Flüssigkeitssysteme
Einfachere Demontage und Wiedermontage im Vergleich zu einer fest installierten Isolierung
Verbesserter Schutz von Abgaskomponenten in beengten Räumen

Das Ziel besteht nicht lediglich darin, das Abgasrohr abzudecken. Das Isolierungssystem sollte unter Berücksichtigung der Komponententemperatur, des verfügbaren Freiraums, mechanischer Bewegungen und der Betriebsanforderungen ausgelegt werden.

Aufbau einer Isoliermatte für Schiffsabgasanlagen

Eine Isoliermatte für Schiffsabgasanlagen besteht in der Regel aus mehreren Funktionsschichten und nicht aus einem einzigen Isoliermaterial.

Die Außenhülle bietet mechanischen Schutz und Schutz vor Umwelteinflüssen. Je nach Anwendung kann diese Schicht aus Glasfasergewebe, silikonbeschichtetem Glasfasergewebe, aluminisiertem Gewebe, Siliziumdioxidgewebe oder einem anderen hochtemperaturbeständigen Textil bestehen.

Die Dämmschicht sorgt für den primären Wärmewiderstand. Zu den gängigen Optionen zählen Glasfaser, Quarzfaser, Keramikfaser und andere hochtemperaturbeständige Dämmstoffe.

Je nach Temperatur und Bauteilkonfiguration kann eine Innenauskleidung oder hitzebeständige Schicht gewählt werden. Die Innenfläche sollte mit der Betriebsumgebung kompatibel sein und die Abgaskomponente nicht beeinträchtigen.

Auch das Befestigungssystem ist wichtig. Edelstahldraht, Bänder, Haken, Schnallen, Schnürsysteme oder andere mechanische Befestigungsmethoden können in die Isolierdecke integriert werden, damit diese trotz Motorvibrationen sicher sitzt.

Bei Schiffsausrüstung sollte die gesamte Konstruktion als System betrachtet werden. Ein Hochtemperatur-Dämmstoff allein entscheidet nicht darüber, ob die fertige Isoliermatte für eine Anwendung im Schiffsbau geeignet ist.

Isolierbare Abgaskomponenten von Schiffsmotoren

Für viele verschiedene Abschnitte eines Abgassystems kann eine maßgeschneiderte Isoliermatte für den Schiffsbau hergestellt werden.

Zu den typischen Anwendungsbereichen gehören:

Schiffsabgasrohre

Lange Abgasrohre können im Maschinenraum erhebliche Strahlungswärme erzeugen. Eine abnehmbare Isolierdecke kann das Rohr abdecken und gleichzeitig den Zugang für Inspektionen und Wartungsarbeiten freihalten.

Abgaskrümmer und -bögen

Krümmer weisen oft komplexe Geometrien auf und lassen sich mit Standardhülsen nur schwer isolieren. Maßgefertigte Isoliermatten können sich der tatsächlichen Form des Bauteils anpassen.

Abgaskrümmer

Abgaskrümmer können mehrere Abgaskanäle auf kompaktem Raum zusammenführen. Eine Isolierung hilft dabei, die Wärme um den Krümmer und angrenzende Motorkomponenten herum zu regulieren.

Anschlüsse von Turboladern

Die Abgasbereiche von Turboladern können hohen Temperaturen ausgesetzt sein und erfordern häufig einen Wärmeschutz für umliegende Bauteile. Maßgefertigte Isolierungen können unter Berücksichtigung der verfügbaren Freiräume konzipiert werden.

Schalldämpfer und Geräuschdämpfer

Schalldämpfer für Schiffsabgasanlagen können große Durchmesser und unregelmäßige Anschlüsse aufweisen. Eine segmentierte Isoliermatte kann für einen Wärmeschutz sorgen und ist gleichzeitig für Wartungsarbeiten abnehmbar.

Flansche und Wartungsanschlüsse

Um Flansche, Inspektionsstellen und Anschlussbereiche herum können spezielle Abschnitte integriert werden, damit kritische Wartungsstellen zugänglich bleiben.

Auslegung einer Isoliermatte für Schiffsabgasanlagen

Bei Schiffsanwendungen reicht es nicht aus, lediglich die Isolierdicke auszuwählen. Die Isoliermatte sollte unter Berücksichtigung der baulichen und betrieblichen Bedingungen der Abgasanlage ausgelegt werden.

Temperatur

Die Dauerbetriebstemperatur und die potenzielle Spitzentemperatur sollten vor der Auswahl der Dämmkonstruktion ermittelt werden. Systeme mit höheren Temperaturen erfordern möglicherweise eine Dämmung auf Siliziumdioxid- oder Keramikbasis anstelle von Standard-Glasfasermaterialien.

Geometrie der Bauteile

Schiffsabgassysteme weisen häufig Bogen, Reduzierstücke, Flansche und Schweißverbindungen auf. Eine maßgeschneiderte Isoliermatte kann anhand von Maßen, Zeichnungen, Schablonen oder dreidimensionalen Bauteil-Daten gefertigt werden.

Freiraum

Der verfügbare Platz zwischen dem Abgaskomponente und den umgebenden Bauteilen ist ein wichtiger Konstruktionsparameter. Die Isolierdicke sollte so gewählt werden, dass die erforderliche thermische Leistung gewährleistet ist, ohne benachbarte Bauteile zu beeinträchtigen.

Vibrationen und Bewegungen

Schiffsmotoren erzeugen kontinuierliche Vibrationen. Abgaskomponenten können sich während des Motorbetriebs zudem relativ zu umgebenden Strukturen bewegen. Das Befestigungssystem der Isoliermatte sollte diese Bewegungen auffangen, ohne sich zu lösen oder beschädigt zu werden.

Zugang für Wartungsarbeiten

Ein fest installiertes Isolierungssystem kann Inspektionen erschweren. Abnehmbare Isoliermatten lassen sich in mehrere Abschnitte unterteilen, sodass Techniker nur den erforderlichen Teil der Isolierung entfernen können.

Feuchtigkeit und maritime Umgebung

Schiffsausrüstung kann Feuchtigkeit, Kondenswasser und salzhaltigen Umgebungen ausgesetzt sein. Das Außengewebe, die Nähte, die Befestigungskomponenten und die Gesamtkonstruktion sollten daher unter Berücksichtigung der Einbauumgebung ausgewählt werden.

Gängige Materialien für Abgasisolierungen im Schiffsbau

Unterschiedliche Anwendungen im Schiffsabgasbereich erfordern unterschiedliche Materialkombinationen.

Isolierungen auf Glasfaserbasis werden häufig für Anwendungen gewählt, bei denen Hochtemperaturbeständigkeit, Flexibilität und Kosteneffizienz wichtig sind.

Quarzgewebe und Quarzisolierungen kommen für Anwendungen in Frage, die eine höhere Temperaturbeständigkeit und eine ausgezeichnete Beständigkeit gegen thermische Beanspruchung erfordern.

Keramikfaserisolierungen eignen sich für Hochtemperatur-Abgaskomponenten, bei denen ein hohes Maß an thermischer Beständigkeit erforderlich ist.

Aluminisierte Außengewebe bieten einen reflektierenden Wärmeschutz und sind sinnvoll, wenn die Kontrolle der Strahlungswärme ein wichtiges Konstruktionsziel ist.

Silikonbeschichtete Glasfasergewebe können gewählt werden, wenn Flexibilität, Abriebfestigkeit und Schutz des äußeren Textilgewebes erforderlich sind.

Die richtige Kombination hängt von der Abgastemperatur, dem Einbauort, der erforderlichen Dämmstärke und den Umgebungsbedingungen ab.

Abnehmbare Konstruktion für die Wartung von Schiffsmotoren

Einer der Hauptvorteile einer Isoliermatte für Schiffsabgasanlagen ist ihre abnehmbare Konstruktion.

Schiffsmotoren erfordern regelmäßige Inspektionen und Wartungsarbeiten. Abgasanschlüsse, Turbolader, Krümmer, Flansche und andere Komponenten müssen während der Lebensdauer der Anlage möglicherweise überprüft oder ausgetauscht werden.

Eine abnehmbare Isoliermatte lässt sich öffnen und wieder anbringen, ohne das Isolierungssystem zu beschädigen.

Dieser Ansatz kann Wartungsunterbrechungen reduzieren und die Wärmedämmung in Schiffsmaschinenräumen praktischer gestalten.

Bei komplexen Abgassystemen können auch mehrere Isoliermattenabschnitte verwendet werden. Anstatt eine einzige große Abdeckung herzustellen, lässt sich das System in einzelne Abschnitte um Bogen, gerade Rohre, Flansche und andere Komponenten unterteilen.

Maßgefertigte Isoliermatten für Schiffsabgasanlagen

Schiffsabgasanlagen weisen selten über verschiedene Motoren und Schiffe hinweg identische Geometrien auf. Aus diesem Grund ist eine maßgefertigte Anfertigung oft praktischer als die Verwendung eines universellen Isolierprodukts für Abgasanlagen.

BSTFLEX kann Isoliermatten für Schiffsabgasanlagen entsprechend der Bauteilabmessungen, Zeichnungen, Fotos, Schablonen oder Kundenspezifikationen herstellen.

Die individuelle Anpassung kann Folgendes umfassen:

Individuelle Länge und Durchmesser
Mehrteilige Konstruktion
Ausschnitte für Armaturen und Sensoren
Flanschöffnungen
Abdeckung von Rohrbögen und Krümmern
Unterschiedliche Dämmstärken
Hochtemperaturbeständige Außengewebe
Reflektierende Außenflächen
Befestigungssysteme aus Edelstahl
Abnehmbare Befestigungsvorrichtungen
Individuelle Etiketten und Kennzeichnungen

Dadurch lässt sich das Dämmsystem genau an die tatsächliche Abgaskontur anpassen, anstatt ein Standardprodukt auf eine komplexe Schiffskomponente zu zwingen.

Anwendungsbereiche

Abgasdämmmatten für Schiffe können eingesetzt werden bei:

Schiffsdieselmotoren
Schiffsmotoren
Bootsmotoren
Arbeitsboote
Schlepper
Fischereifahrzeuge
Offshore-Anlagen
Schiffsgeneratoren
Hilfsmotoren
Kommerzielle Schiffsantriebssysteme
Abgassysteme im Maschinenraum

Isoliermatten für Schiffsabgasanlagen im Vergleich zu Abgasumhüllungen

Herkömmliche Abgasumwicklungen werden normalerweise durch das Umwickeln des Rohrs mit einem flexiblen Material angebracht. Dieser Ansatz kann bei relativ einfachen Abgasgeometrien effektiv sein, ist jedoch möglicherweise weniger praktisch, wenn häufiges Entfernen oder Wartungsarbeiten erforderlich sind.

Eine abnehmbare Isolierdecke für Schiffsabgasanlagen wird als passgenaue Abdeckung gefertigt. Sie kann Dämmschichten, ein äußeres Schutzgewebe und mechanische Befestigungselemente enthalten.

Für Schiffsmaschinenräume, in denen Wartungszugang, komplexe Bauteilgeometrien und langfristige Wartungsfreundlichkeit wichtig sind, kann eine maßgeschneiderte, abnehmbare Abdeckung eine praktischere Lösung für das Wärmemanagement bieten.

Auswahl der richtigen Abgasisolierung für Schiffe

Die richtige Abgasisolierung für Schiffe sollte auf der Grundlage der gesamten Betriebsumgebung und nicht allein anhand der Temperatur ausgewählt werden.

Zu den wichtigsten Parametern gehören:

Betriebstemperatur des Abgasstroms
Spitzentemperatur
Abmessungen der Komponenten
Verfügbarer Einbauraum
Erforderliche Senkung der Oberflächentemperatur
Erforderliche Dämmstärke
Motorvibrationen
Feuchtigkeitseinwirkung
Wartungshäufigkeit
Erforderliche Befestigungsmethode
Umgebungsbedingungen auf See
Erforderliche Lebensdauer

Durch die Angabe genauer Bauteilabmessungen und Betriebsbedingungen lässt sich die Isolierkonstruktion optimal an die jeweilige Anwendung anpassen.

Hersteller von Isoliermatten für Schiffsabgassysteme

BSTFLEX liefert maßgeschneiderte Hochtemperatur-Isoliermatten für Schiffsabgassysteme und andere industrielle Wärmemanagement-Anwendungen. Jede Isoliermatte kann entsprechend der Bauteilgeometrie, den Temperaturanforderungen und der Einbaumittumgebung konzipiert werden.

Für Abgasrohre, Krümmer, Bogenstücke, Schalldämpfer, Turbolader oder komplette Abgasanlagen von Schiffsmotoren können maßgeschneiderte Isolierungen entwickelt werden, die Wärmeschutz bieten und gleichzeitig den Zugang für Inspektion und Wartung gewährleisten.

Wenn Sie Isoliermatten für Schiffsabgassysteme für ein neues Schiff, einen Austauschmotor, einen Schiffsgenerator oder ein bestehendes Abgassystem benötigen, teilen Sie uns bitte die Abmessungen der Bauteile, die Betriebstemperatur und die Einbauanforderungen mit. Auf dieser Grundlage kann dann eine maßgeschneiderte Isolierlösung für die jeweilige Abgassystemkonfiguration entwickelt werden.
