Abgasisoliermatten für Schiffsmotoren zur Isolierung von Hochtemperatur-Motorkomponenten

{{{sourceTextContent.subTitle}}}

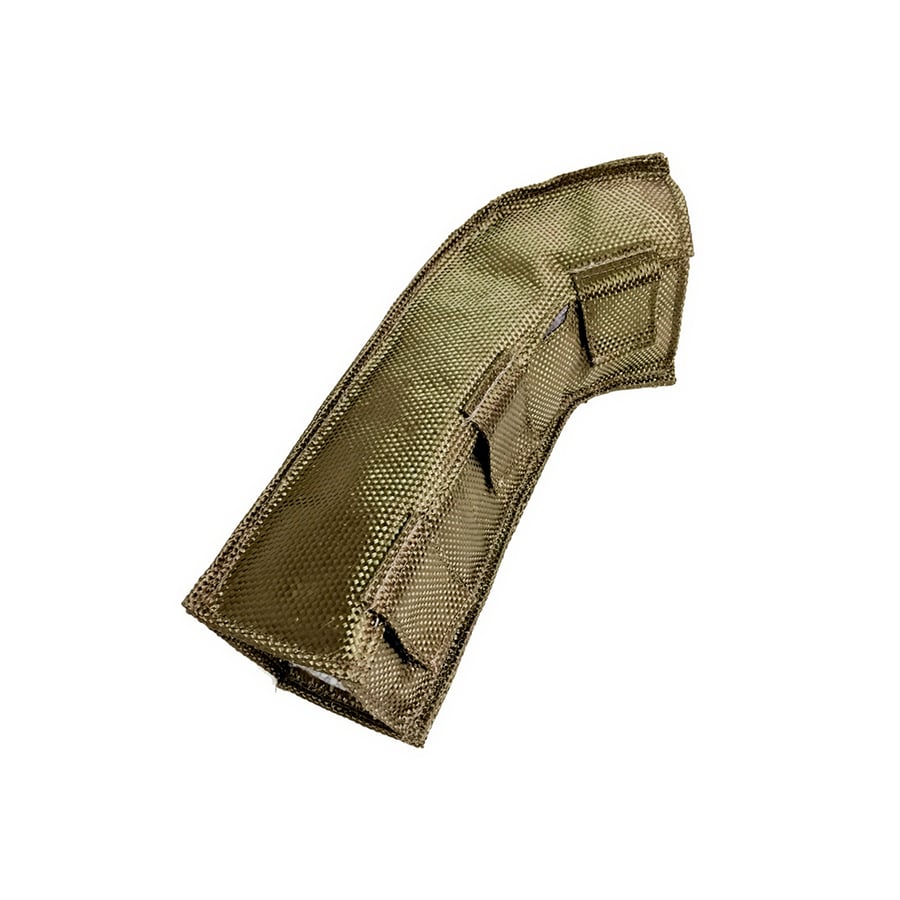

Abgasisoliermatte für Schiffe

{{{sourceTextContent.description}}}

Abgasisolierungen für Schiffe sind speziell entwickelte Wärmeschutzprodukte, die zur Wärmeregulierung im Bereich von Hochtemperatur-Abgaskomponenten an Schiffsmotoren und Antriebssystemen eingesetzt werden. Sie werden üblicherweise an Abgasrohren, Krümmern, Bogenstücken, Turboladeranschlüssen, Schalldämpfern und anderen Bauteilen angebracht, an denen übermäßige Hitze die umgebenden Anlagen beeinträchtigen oder gefährliche Oberflächentemperaturen verursachen kann.

Im Gegensatz zu einfachen Abgasumhüllungen wird eine Abgasisoliermatte für Schiffe in der Regel als passgenaue, mehrschichtige Isolierhülle gefertigt. Der Aufbau kann an die Geometrie des Abgaskomponenten, die Betriebstemperatur, den verfügbaren Freiraum und die Wartungsanforderungen des Schiffes oder des Antriebssystems angepasst werden.

Bei Schiffsanwendungen muss die Wärmedämmung zudem ständigen Vibrationen, wiederholten Wärme- und Kühlzyklen, Feuchtigkeit sowie den anspruchsvollen Bedingungen im Maschinenraum standhalten. Eine fachgerecht konstruierte Isoliermatte muss daher ein Gleichgewicht zwischen thermischer Leistung, mechanischer Haltbarkeit und Wartungsfreundlichkeit herstellen.

BSTFLEX fertigt maßgeschneiderte Auspuffisolierungen für Schiffe für verschiedene Motorkonfigurationen und Schiffsantriebsanwendungen, darunter Dieselmotoren, Hilfsmotoren, Schiffsgeneratoren und Abgassysteme von Handelsschiffen.

Auspuffisolierungen für Schiffe zum Wärmemanagement im Maschinenraum

Ein unisoliertes Abgassystem kann eine beträchtliche Wärmemenge an den umgebenden Maschinenraum abgeben. Dies ist besonders wichtig, wenn Abgasrohre oder -krümmer in der Nähe von Kabeln, Schläuchen, Sensoren, Komponenten des Kraftstoffsystems oder tragenden Bauteilen verlegt sind.

Eine Abgasisoliermatte für Schiffe reduziert die direkte Wärmeübertragung von der Abgasoberfläche auf die Umgebung.

Zu den Hauptfunktionen gehören:

Senkung der äußeren Abgasoberflächentemperatur
Begrenzung der Strahlungswärme im Motorraum
Schutz benachbarter Komponenten vor übermäßiger Hitze
Verbesserung des Wärmemanagements rund um Schiffsmotoren
Reduzierung der Wärmebelastung für elektrische und fluidtechnische Systeme
Schaffung einer sichereren Arbeitsumgebung für Wartungspersonal
Aufrechterhaltung der Dämmleistung rund um komplexe Abgasbauteile

Die tatsächliche thermische Leistung hängt von der Abgastemperatur, dem Dämmmaterial, der Dicke der Isoliermatte, der Bauteilgeometrie und den Einbaubedingungen ab.

Einsatzbereiche von Abgasisolierungen für Schiffe

Abgasisolierungen für Schiffe können für einzelne Komponenten gefertigt oder in ein größeres thermisches Abgasmanagementsystem integriert werden.

Abgasrohre

Gerade Abgasrohre gehören zu den am einfachsten zu isolierenden Komponenten. Eine passgenaue Isoliermatte kann den gesamten Umfang abdecken und verfügt gleichzeitig über ein praktisches Befestigungssystem zum Abnehmen.

Abgaskrümmer

Krümmer und Biegungen lassen sich nur schwer mit Standardhülsen abdecken, da sich ihre Geometrie über die Länge des Bauteils hinweg ändert. Durch eine maßgeschneiderte Mantelkonstruktion kann sich die Isolierung der tatsächlichen Form anpassen.

Abgaskrümmer

Abgaskrümmer von Schiffsmotoren können mehrere Auslässe und Anschlussstellen auf relativ kleinem Raum enthalten. Einzelne Abschnitte oder eine speziell geformte Isoliermatte können so konzipiert werden, dass sie den Krümmer abdecken und gleichzeitig den Zugang zu kritischen Bereichen gewährleisten.

Abgasanschlüsse von Turboladern

Hochtemperaturbereiche um Turbolader erfordern oft zusätzlichen Wärmeschutz. Eine maßgefertigte Isoliermatte kann unter Berücksichtigung der vorhandenen Freiräume und benachbarter Bauteile angefertigt werden.

Schalldämpfer für Schiffe

Große Schalldämpfer für Schiffe können erhebliche Wärme erzeugen und befinden sich möglicherweise in beengten Räumen des Maschinenraums. Abnehmbare Isoliermatten bieten Wärmeschutz, ohne den Zugang zum Schalldämpfer dauerhaft einzuschränken.

Flansche und Anschlussstellen

Spezielle Öffnungen und separate Mattenabschnitte können um Abgasflansche, Inspektionsstellen und Wartungsanschlüsse herum integriert werden.

Warum abnehmbare Abgasisoliermatten für Schiffe nützlich sind

Schiffsausrüstung erfordert regelmäßige Inspektion und Wartung. Abgaskomponenten müssen während der Betriebsdauer des Schiffes möglicherweise abgekoppelt, überprüft oder ausgetauscht werden.

Aus diesem Grund ist eine abnehmbare Konstruktion oft einer festen Isolierung vorzuziehen.

Eine abnehmbare Abgasisolierung kann geöffnet, entfernt und wieder angebracht werden, ohne das Isoliermaterial zu beschädigen. So lässt sich der Wärmeschutz aufrechterhalten und gleichzeitig der Zugang zum Abgassystem gewährleisten.

Die Isolierung kann zudem in mehrere Abschnitte unterteilt werden.

Beispielsweise können bei einer komplexen Abgasanlage separate Abdeckungen für folgende Teile verwendet werden:

Auspuffkrümmer
Abgasbogen
Gerades Rohr
Flansch
Turboladeranschluss
Schalldämpfer

Dieser modulare Ansatz kann die Installation vereinfachen und die Menge an Isolierung reduzieren, die bei Wartungsarbeiten entfernt werden muss.

Verwendete Materialien für Abgasisolierungen in der Schifffahrt

Die Materialauswahl sollte entsprechend der Betriebstemperatur und der Einbauumgebung erfolgen.

Glasfasergewebe wird häufig für Hochtemperatur-Isolierhüllen verwendet, bei denen Flexibilität und Wärmebeständigkeit erforderlich sind.

Quarzgewebe kann für Anwendungen mit höheren Temperaturen eingesetzt werden, bei denen eine zusätzliche Beständigkeit gegen thermische Belastung erforderlich ist.

Keramikfaserisolierung eignet sich für anspruchsvolle Hochtemperatur-Abgaskomponenten, die eine hohe Wärmebeständigkeit erfordern.

Silikonbeschichtetes Glasfasergewebe bietet eine flexible und langlebige Außenfläche für Anwendungen, die zusätzlichen Schutz vor Abrieb und Beanspruchung erfordern.

Aluminisiertes Gewebe kann gewählt werden, wenn rund um das Abgassystem ein reflektierendes Wärmemanagement erforderlich ist.

Befestigungskomponenten aus Edelstahl können verwendet werden, um die Isoliermatte zu sichern und die Haltbarkeit bei ständigen Motorvibrationen zu verbessern.

Die endgültige Konstruktion kann verschiedene Materialien kombinieren, um die thermischen und mechanischen Anforderungen eines bestimmten Schiffsabgassystems zu erfüllen.

Aufbau einer Schiffsabgas-Isoliermatte

Eine typische maßgefertigte Isoliermatte kann mehrere Funktionsschichten enthalten.

Die Außenhülle schützt die Isolierung vor Beanspruchung durch Handhabung und Umwelteinflüssen.

Der Isolierkern sorgt für den primären Wärmewiderstand.

Die Innenschicht wird entsprechend der Temperatur und den Bedingungen der Abgaskomponente ausgewählt.

Das Befestigungssystem hält die Isoliermatte um die Komponente herum und ermöglicht es, sie bei Bedarf zu entfernen.

Je nach Geometrie der Komponente können unterschiedliche Konstruktionsmethoden zum Einsatz kommen. Flache Platten eignen sich für relativ einfache Formen, während mehrteilige Muster besser für Krümmer, Verteiler und unregelmäßige Abgassysteme geeignet sind.

Vibrationsmanagement in Schiffsabgassystemen

Vibrationen sind ein wichtiger Aspekt bei der Konstruktion von Isoliermatten für Schiffsabgassysteme.

Im Gegensatz zu stationären industriellen Rohrleitungen können Abgassysteme von Schiffsmotoren ständigen mechanischen Bewegungen ausgesetzt sein. Die Isoliermatte muss daher sicher befestigt bleiben, ohne dass die Isolierung oder die Nähte übermäßig belastet werden.

Befestigungssysteme können entsprechend der Bauteilform und den Betriebsanforderungen ausgewählt werden.

Mögliche Befestigungsmethoden sind:

Edelstahldraht
Metallbänder
Klettverschlüsse
Schnallen
Schnürsysteme
Mechanische Verschlüsse
Kombinierte Befestigungssysteme

Das gewählte System sollte dafür sorgen, dass die Isolierdecke während des Betriebs stabil bleibt und dennoch bei Wartungsarbeiten entfernt werden kann.

Maßanfertigung von Isolierdecken für Schiffsabgasanlagen

Standard-Isolierprodukte passen möglicherweise nicht genau auf Schiffsabgasanlagen, da sich Schiffslayouts und Motorkonfigurationen erheblich unterscheiden.

Maßgefertigte Abgasisolierungen für Schiffe können nach folgenden Vorgaben hergestellt werden:

Abmessungen der Bauteile
Durchmesser der Abgasrohre
Bauteilzeichnungen
Montagefotos
Schablonen
CAD-Daten
Erforderliche Dämmstärke
Betriebstemperatur
Verfügbarer Freiraum
Befestigungsanforderungen

Außerdem können maßgefertigte Ausschnitte für Sensoren, Armaturen, Halterungen, Schellen und andere Bauteile vorgesehen werden.

Dieser Ansatz ist besonders nützlich, wenn mehrere Abgaskomponenten dicht beieinander liegen und nur begrenzter Platz für die Isolierung zur Verfügung steht.

Abgasisolierungen für Schiffe für verschiedene Schiffsanwendungen

Abgasisolierungen für Schiffe können für eine Vielzahl von Anlagen eingesetzt werden, darunter:

Handelsschiffe
Arbeitsboote
Schlepper
Fischereifahrzeuge
Passagierschiffe
Offshore-Anlagen
Schiffsdieselmotoren
Hilfsmotoren
Schiffsgeneratoren
Abgassysteme im Maschinenraum

Die Auslegung der Isolierung kann entsprechend der Anlagengröße und den Betriebsbedingungen angepasst werden.

Leitfaden zur Auswahl von Schiffsabgasisolierungen

Bei der Auswahl einer Schiffsabgasisolierung sollten mehrere technische Parameter berücksichtigt werden.

Zunächst sind die normale und die maximale Abgastemperatur zu ermitteln. Daraus ergibt sich die erforderliche Temperaturbeständigkeit des Isolierungssystems.

Anschließend sind die Abmessungen der Komponente zu messen. Bei komplexen Bauteilen reicht der Durchmesser allein nicht aus, da Biegungen, Flansche und Anschlussstellen das Muster der Isoliermatte beeinflussen.

Auch der verfügbare Freiraum sollte gemessen werden. Ein dickeres Dämmsystem bietet zwar einen höheren Wärmewiderstand, benötigt jedoch zusätzlichen Einbauraum.

Anschließend sollte die Befestigungsart unter Berücksichtigung von Vibrationen, Wartungshäufigkeit und Zugänglichkeit festgelegt werden.

Schließlich sollte bei der Auswahl des Außengewebes und der Befestigungselemente die maritime Umgebung berücksichtigt werden.

Wichtige Auswahlparameter sind:

Parameter Zu berücksichtigende Aspekte
Abgastemperatur Bestimmt geeignete Dämmstoffe
Bauteilgeometrie Legt das Muster der Dämmmatte fest
Dämmstoffdicke Beeinflusst die thermische Leistung und den Freiraum
Vibrationen Bestimmen die Anforderungen an Befestigung und Konstruktion
Feuchtigkeitsbelastung Beeinflusst die Auswahl des Außengewebes
Wartung Bestimmt, ob eine abnehmbare oder segmentierte Ausführung erforderlich ist
Verfügbarer Platz Begrenzt die Dicke der Isoliermatte
Zugang zu den Bauteilen Bestimmt Öffnungen und separate Abschnitte

Hersteller von maßgeschneiderten Isoliermatten für Schiffsabgassysteme

BSTFLEX bietet maßgeschneiderte Hochtemperatur-Isoliermatten für Schiffsabgassysteme zur thermischen Steuerung von Motoren an. Die Isoliermatten können für einzelne Abgaskomponenten konzipiert oder als aufeinander abgestimmtes Isolierungssystem für mehrere Abschnitte einer Schiffsabgasanlage geliefert werden.

Je nach Anwendung können Glasfaser, Siliziumdioxid, Keramikfaser, aluminisiertes Gewebe, silikonbeschichtete Glasfaser und andere Hochtemperaturmaterialien in die Konstruktion einbezogen werden.

Das Ziel ist es, eine praktische Wärmebarriere zu schaffen und gleichzeitig die für Inspektion, Wartung und wiederholte Installation erforderliche Flexibilität zu gewährleisten.

Für ein Projekt mit Schiffsabgasisolierungen sind folgende Informationen hilfreich: Abmessungen der Abgaskomponenten, Betriebstemperatur, Fotos oder Zeichnungen, Anforderungen an die Dämmstoffdicke sowie der verfügbare Einbauraum.

Auf der Grundlage dieser Parameter kann eine maßgeschneiderte Schiffsabgasisolierung für die jeweilige Motor- und Abgasanlagenkonfiguration entwickelt werden.
