Abgasdämmung für Schiffe zum Wärmemanagement im Maschinenraum

{{{sourceTextContent.subTitle}}}

Abgasdämmung für Schiffe

{{{sourceTextContent.description}}}

Die Abgasisolierung für Schiffe dient dazu, die von den Abgassystemen von Schiffsmotoren erzeugte Wärme zu kontrollieren und die Übertragung von Wärmeenergie in den umgebenden Maschinenraum zu reduzieren. Sie kann an Abgasrohren, Krümmern, Bogenstücken, Turboladerauslässen, Schalldämpfern und anderen Hochtemperaturkomponenten angebracht werden.

Das Wärmemanagement ist bei Schiffsausrüstung besonders wichtig, da Abgassysteme häufig in kompakten Maschinenräumen mit begrenzter Belüftung und beengten Platzverhältnissen installiert sind. Heiße Abgasflächen können in der Nähe befindliche Kabel, Schläuche, Sensoren, Komponenten des Kraftstoffsystems und Strukturteile erhöhten Temperaturen aussetzen.

Ein fachgerecht konzipiertes Isolierungssystem für Schiffsabgasanlagen bildet eine thermische Barriere um diese Komponenten herum und ermöglicht es gleichzeitig, dass die Abgasanlage bei der vorgesehenen Temperatur betrieben werden kann.

Für wartungsfähige Schiffsausrüstung sind abnehmbare Isoliermatten oft eine praktische Lösung. Sie können so gefertigt werden, dass sie sich komplexen Abgasgeometrien anpassen, und bei erforderlichen Inspektionen oder Wartungsarbeiten entfernt werden.

BSTFLEX liefert maßgeschneiderte Isolierlösungen für Schiffsabgassysteme für Dieselmotoren, Schiffsgeneratoren, Handelsschiffe, Arbeitsboote und andere Hochtemperatur-Antriebssysteme in der Schifffahrt.

Warum die Isolierung von Schiffsabgasanlagen wichtig ist

Schiffsabgasanlagen können bei Temperaturen betrieben werden, die weit über der Temperatur des umgebenden Motorraums liegen. Ohne Wärmeschutz wird Wärme von der Abgasoberfläche durch Strahlung und Konvektion übertragen.

In einem beengten Maschinenraum kann sich diese Wärme um benachbarte Komponenten ansammeln.

Der Zweck der Abgasisolierung geht daher über den bloßen Schutz des Abgasrohrs hinaus. Sie ist Teil der gesamten Wärmemanagementstrategie für den Motorraum.

Ein geeignetes Isolierungssystem kann dazu beitragen:

die Temperatur der Abgasoberfläche zu senken
die Wärmeübertragung durch Strahlung zu begrenzen
nahegelegene Komponenten zu schützen
die Wärmeansammlung in beengten Räumen zu verringern
die Arbeitsbedingungen im Umfeld heißer Maschinen zu verbessern
elektrische Leitungen und Schläuche vor übermäßiger Hitze zu schützen
die thermische Belastung empfindlicher Geräte zu verringern
die allgemeine Organisation des thermischen Umfelds im Maschinenraum zu verbessern

Die erzielbare Temperatursenkung hängt von der Abgastemperatur, der Dämmkonstruktion, der Dicke, der Oberfläche und den Umgebungsbedingungen ab.

Abgaskomponenten in der Schifffahrt, die eine Isolierung erfordern

Verschiedene Abschnitte eines Schiffsabgassystems stellen unterschiedliche thermische und mechanische Herausforderungen dar.

Isolierung von Abgasrohren

Gerade Abgasrohre lassen sich relativ einfach ummanteln, doch die Isolierung muss dennoch den Rohrdurchmesser, den verfügbaren Freiraum und den Zugang für Wartungsarbeiten berücksichtigen.

Anstelle eines fest installierten Materials kann eine abnehmbare Rohrisoliermatte als passgenaue zylindrische Ummantelung gefertigt werden.

Isolierung des Abgaskrümmers

Der Abgaskrümmer ist oft einer der anspruchsvollsten Bereiche einer Schiffsabgasanlage. Er kann mehrere Abzweigungen und Anschlussstellen auf engstem Raum enthalten.

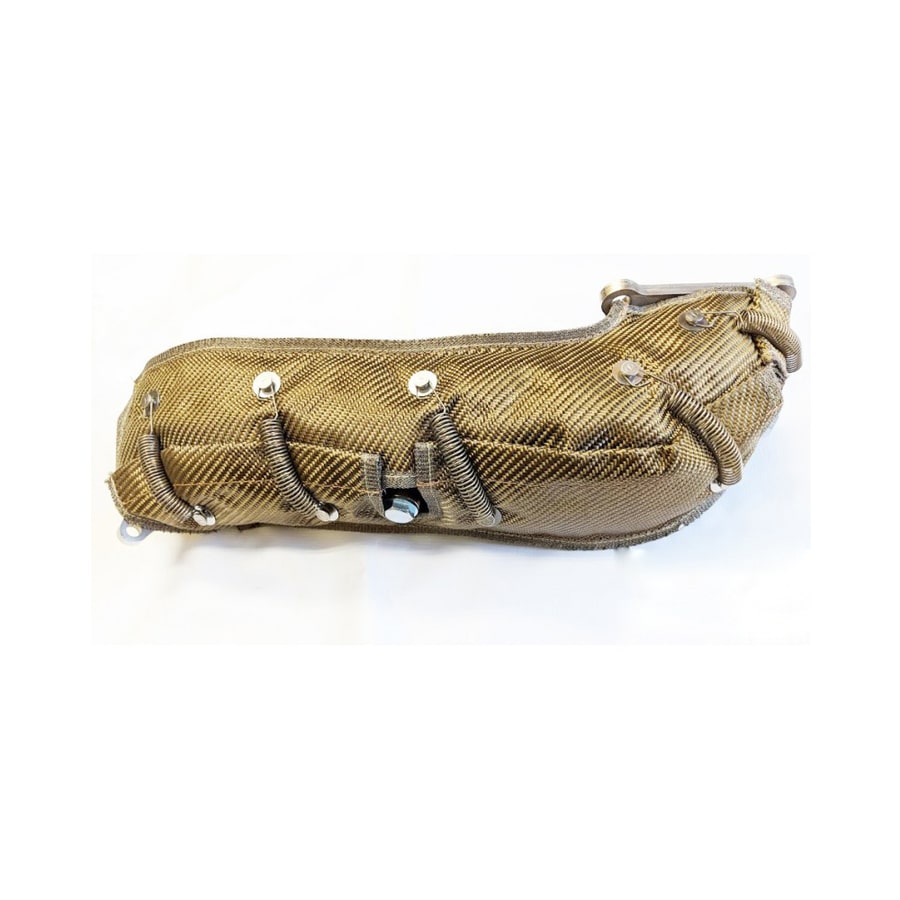

Eine maßgeschneiderte Isoliermatte kann sich der Geometrie des Krümmers anpassen und gleichzeitig Öffnungen für Befestigungselemente und Wartungskomponenten bieten.

Isolierung von Auspuffkrümmern

Auspuffkrümmer erfordern eine speziell geformte Isolierung, da sich ihr Durchmesser und ihre Richtung entlang des Bauteils ändern.

Anstatt eine gerade Hülse um die Biegung zu zwängen, kann eine mehrteilige Isoliermatte an die tatsächliche Geometrie angepasst werden.

Isolierung von Turboladern

Die Abgasseite des Turboladers kann erhebliche Wärme erzeugen und befindet sich möglicherweise in unmittelbarer Nähe zu anderen Motorkomponenten.

Eine maßgeschneiderte Hochtemperaturisolierung kann an den verfügbaren Platz angepasst werden, wobei der Zugang zu Anschlusspunkten und Wartungsbereichen gewährleistet bleibt.

Schalldämpferisolierung

Schalldämpfer für Schiffsabgasanlagen können relativ große Oberflächen aufweisen und sind unter Umständen in beengten Räumen angeordnet.

Eine aus mehreren Abschnitten bestehende Isoliermatte kann den Korpus abdecken und gleichzeitig den Zugang zu Flanschen, Halterungen und anderen Anschlussstellen ermöglichen.

Materialien für die Isolierung von Schiffsabgasanlagen

Es gibt kein einziges Material, das für jede Schiffsabgasanlage geeignet ist.

Die Materialauswahl sollte sich nach Temperatur, Flexibilität, mechanischen Bedingungen, Umwelteinflüssen und der erforderlichen Lebensdauer richten.

Glasfaser

Glasfasergewebe und -dämmstoffe werden häufig für Wärmeschutzanwendungen im Schiffsbau verwendet, da sie Hochtemperaturbeständigkeit mit Flexibilität verbinden.

Sie eignen sich für viele Abgasrohre und -komponenten, bei denen die Betriebstemperatur innerhalb des Auslegungsbereichs des Materials liegt.

Quarz

Quarzgewebe und Quarzisolierungen können für Anwendungen eingesetzt werden, die eine höhere Beständigkeit gegen hohe Temperaturen erfordern.

Sie sind besonders nützlich für anspruchsvolle Abgasbereiche, in denen eine Standardkonstruktion aus Glasfaser möglicherweise keine ausreichende Temperaturbeständigkeit bietet.

Keramikfaser

Keramikfaser-Dämmung bietet hohe Temperaturbeständigkeit für anspruchsvolle Abgasanwendungen.

Sie kann als Dämmkern einer maßgeschneiderten Isoliermatte verwendet werden, wenn die Bauteil-Temperatur eine Lösung mit höherer Temperaturbeständigkeit erfordert.

Silikonbeschichtetes Glasfasergewebe

Silikonbeschichtetes Glasfasergewebe kann als äußeres Schutzgewebe verwendet werden, wenn Flexibilität, Handhabungsfestigkeit und Gewebeschutz wichtig sind.

Die Beschichtung sorgt zudem für eine strapazierfähigere Außenhülle bei Anwendungen, die eine häufige Handhabung oder Montage erfordern.

Aluminisiertes Gewebe

Aluminisierte Materialien bieten reflektierenden Wärmeschutz und können dort nützlich sein, wo die Ableitung von Strahlungswärme eine wichtige Rolle spielt.

Die Wahl einer aluminisierten Außenfläche sollte sich nach den spezifischen thermischen Bedingungen und der erforderlichen Konstruktion richten.

Aufbau einer Abgasisolierung für Schiffe

Eine Hochtemperatur-Isoliermatte für Schiffe besteht in der Regel aus mehreren Schichten, wobei jede Schicht eine bestimmte Funktion erfüllt.

Das Außengewebe bietet mechanischen Schutz.

Der Isolierkern sorgt für thermischen Widerstand.

Ein Innengewebe oder eine Innenverkleidung kann die Isolierung vor direkter Einwirkung der heißen Komponente schützen.

Das Befestigungssystem hält die Matte sicher um die Abgaskomponente herum in Position.

Durch diesen mehrschichtigen Aufbau lässt sich das Dämmsystem optimieren, anstatt sich auf ein einziges Material zu verlassen, das alle Funktionen erfüllen muss.

Beispielsweise kann eine Abgasdämmmatte für Schiffe eine hochtemperaturbeständige textile Außenhülle mit einem Dämmkern aus Glasfaser, Siliziumdioxid oder Keramik sowie einem Befestigungssystem aus Edelstahl kombinieren.

Die genaue Kombination hängt von den Betriebsbedingungen ab.

Konstruktionsaspekte für Schiffsmaschinenräume

Schiffsmaschinenräume stellen mehrere konstruktive Herausforderungen dar, die vor der Herstellung der Isolierung berücksichtigt werden sollten.

Begrenzter Platz

Der Platz um Schiffsabgassysteme herum ist häufig begrenzt.

Die Isolierungsdicke muss daher ein angemessenes Gleichgewicht zwischen thermischer Leistung und physischem Platzangebot gewährleisten.

Ist die Isoliermatte zu dick, kann sie benachbarte Geräte, Halterungen oder Zugangsstellen behindern.

Komplexe Geometrie

Abgassysteme in Schiffen weisen oft mehrere Biegungen, Abzweigungen und Formstücke auf.

Maßgeschneiderte Schablonen sind für diese Anwendungen sinnvoll, da sich die Isolierung so an die tatsächliche Geometrie der Bauteile anpassen lässt.

Vibrationen

Motorvibrationen können die Isolierung einer ständigen mechanischen Belastung aussetzen.

Die Isoliermatte sollte mit einem Befestigungssystem gesichert werden, das für das Bauteil und die Betriebsbedingungen geeignet ist.

Wiederholte Temperaturwechsel

Schiffsmotoren wechseln wiederholt zwischen verschiedenen Betriebstemperaturen.

Die Isolierkonstruktion sollte daher Ausdehnung, Kontraktion sowie wiederholte Erwärmungs- und Abkühlungszyklen ausgleichen können.

Zugang für Wartungsarbeiten

Eine Abgasanlage muss während ihrer Lebensdauer möglicherweise mehrmals inspiziert oder gewartet werden.

Eine abnehmbare Isoliermatte ermöglicht Technikern den Zugang zum Bauteil, ohne die Isolierung dauerhaft zu beschädigen.

Feuchtigkeits- und Korrosionsumgebung

Schiffsausrüstung ist häufig Feuchtigkeit und feuchten Bedingungen ausgesetzt.

Das äußere Textilgewebe, die Nähte und die Befestigungselemente sollten entsprechend der tatsächlichen Einbaumgebung ausgewählt werden.

Abnehmbare Abgasisolierung für Schiffe

Eine abnehmbare Konstruktion ist besonders vorteilhaft, wenn die isolierte Komponente regelmäßig gewartet werden muss.

Anstatt die Isolierung dauerhaft mit der Abgaskomponente zu verkleben oder um diese zu wickeln, kann eine abnehmbare Isoliermatte mit mechanischen Befestigungselementen angebracht werden.

Die Isoliermatte kann dann geöffnet oder entfernt werden, wenn das Bauteil überprüft werden muss.

Diese Konstruktion kann angewendet werden bei:

Auspuffkrümmern
Auspuffrohren
Krümmern
Flanschen
Turboladerauslässen
Schalldämpfern
Dehnungsabschnitten
Auspuffanschlussstellen

Bei größeren Systemen können mehrere einzelne Isoliermattenabschnitte installiert werden, anstatt eine einzige große Abdeckung herzustellen.

Dies erleichtert den Austausch und die Wartung.

Abgasisolierung für Schiffe – für neue und bestehende Anlagen

Maßgeschneiderte Isolierungen sind nicht auf neu entwickelte Schiffsmotoren beschränkt.

Auch bestehende Abgassysteme können nach der Installation isoliert werden.

Bei Nachrüstungsprojekten kann der Hersteller anhand von Maßen, Fotos, Zeichnungen oder physischen Schablonen eine Isolierung herstellen, die genau auf die installierte Komponente abgestimmt ist.

Dies ist sinnvoll, wenn:

die Temperaturen im Maschinenraum höher sind als erwartet
nahegelegene Schläuche oder Kabel zusätzlichen Hitzeschutz benötigen
die vorhandene Abgasisolierung beschädigt ist
die Anlage umgerüstet wurde
Ein Austauschmotor die Abgaskontur verändert hat
Nach der Installation zusätzlicher Wärmeschutz erforderlich ist

Nachrüstisolierungen können an die vorhandene Abgasanlage angepasst werden, ohne dass das gesamte System neu konstruiert werden muss.

So wählen Sie eine Abgasisolierung für Schiffe aus

Vor der Festlegung der Isolierung sollten mehrere Parameter ermittelt werden.

Konstruktionsfaktor Warum er wichtig ist
Abgastemperatur Bestimmt geeignete Dämmstoffe
Spitzentemperatur Legt die erforderliche Hochtemperaturbeständigkeit fest
Rohrdurchmesser Bestimmt die Abmessungen der Dämmmatte
Geometrie der Bauteile Definiert das erforderliche Muster
Verfügbarer Freiraum Begrenzt die Dämmstoffdicke
Vibrationen Beeinflussen die Befestigungskonstruktion
Temperaturwechsel Beeinflusst die Materialbeständigkeit
Feuchtigkeitseinwirkung Beeinflusst das Außengewebe und die Befestigungselemente
Wartungsanforderungen Bestimmt, ob eine abnehmbare oder segmentierte Ausführung erforderlich ist
Erforderliche Oberflächentemperatur Hilft bei der Bestimmung der Dämmstoffdicke

Genaue Informationen bereits in der Planungsphase tragen dazu bei, Probleme bei der Installation zu vermeiden.

Hersteller von maßgeschneiderten Abgasisolierungen für die Schifffahrt

BSTFLEX fertigt maßgeschneiderte Abgasisolierungen für die Schifffahrt für Hochtemperaturanwendungen im Motor- und Abgassystem.

Es können Lösungen für einzelne Abgasrohre oder komplette Abgassysteme entwickelt werden, einschließlich Krümmer, Bogen, Turboladeranschlüsse, Schalldämpfer und Flansche.

Je nach Anwendung kann der Isolieraufbau Glasfaser, Siliziumdioxid, Keramikfaser, aluminisiertes Gewebe, silikonbeschichtete Glasfaser und andere Hochtemperaturmaterialien enthalten.

Maßgeschneiderte Abmessungen, Aussparungen, Befestigungssysteme und segmentierte Konstruktionen sind ebenfalls möglich.

Für ein neues Projekt zur Isolierung von Schiffsabgasanlagen oder eine Nachrüstung sind folgende technische Informationen hilfreich: Abmessungen der Bauteile, Betriebstemperatur, Fotos oder Zeichnungen, erforderliche Isolierdicke und verfügbarer Einbauraum.

Die daraus resultierende Isoliermatte kann dann speziell auf die tatsächliche Konfiguration der Schiffsabgasanlage zugeschnitten werden, anstatt auf ein generisches Einheitsprodukt zurückzugreifen.
