Isoliermantel für Schiffsauspuffanlagen bei hohen Temperaturen

{{{sourceTextContent.subTitle}}}

Isoliermantel für Schiffsabgasanlagen

{{{sourceTextContent.description}}}

Die Abgasisoliermatte für Schiffsanwendungen ist eine Hochtemperatur-Wärmeschutzlösung, die zum Abdecken heißer Abgaskomponenten an Schiffsmotoren und Antriebssystemen entwickelt wurde. Sie vereint die Wärme regulierende Funktion einer Abgasisolierung mit einer passgenauen, deckenartigen Konstruktion, die sich um komplexe Abgaskomponenten herum anbringen und bei Wartungsarbeiten wieder entfernen lässt.

Abgassysteme von Schiffsmotoren werden häufig in beengten Maschinenräumen installiert, in denen sich heiße Oberflächen in unmittelbarer Nähe zu elektrischen Leitungen, Schläuchen, Sensoren, Komponenten des Kraftstoffsystems und anderen Geräten befinden. Die Kontrolle von Strahlungs- und Oberflächenwärme kann daher ein wichtiger Bestandteil des Wärmemanagements bei Schiffsmotoren sein.

Im Gegensatz zu einer einfachen Abgasisolierung, die durchgehend um ein Rohr gewickelt wird, kann eine maßgeschneiderte Abgasisolierung für Schiffe aus einzelnen Abschnitten gefertigt werden, die an die jeweilige Komponente angepasst sind. Dadurch lassen sich nicht nur gerade Abgasrohre isolieren, sondern auch Krümmer, Verteiler, Flansche, Turboladeranschlüsse, Schalldämpfer und andere unregelmäßig geformte Komponenten.

BSTFLEX fertigt maßgeschneiderte Auspuffisolierungen für Dieselmotoren, Schiffgeneratoren, Arbeitsboote, Handelsschiffe und andere Hochtemperatur-Schiffsausrüstung.

Was ist eine Auspuffisolierung für Schiffe?

Eine Auspuffisolierung für Schiffe ist eine abnehmbare oder teilabnehmbare Wärmeisolierhülle, die um ein Hochtemperatur-Auspuffbauteil angebracht wird.

Der Begriff „Wickelisolierung“ beschreibt die Art und Weise, wie die Isolierung das Abgaskomponenten umhüllt, dabei jedoch eine separate Schutzhülle bleibt und nicht fest mit dem Rohr verbunden ist.

Ein typischer Aufbau kann Folgendes umfassen:

Hochtemperatur-Außengewebe
Wärmedämmkern
Hitzebeständiges Innengewebe
Befestigungskomponenten aus Edelstahl
Maßgefertigte Öffnungen und Ausschnitte
Mehrere abnehmbare Abschnitte

Der Aufbau kann je nach Abgastemperatur, Bauteilgeometrie, verfügbarem Freiraum und Betriebsanforderungen angepasst werden.

Dadurch eignet sich die Blanket-Wrap-Isolierung für Schiffsabgassysteme, bei denen sowohl Wärmeschutz als auch Wartungszugänglichkeit wichtig sind.

Warum sollte man eine Isoliermatte an einem Schiffsabgassystem verwenden?

Ein Schiffsmotor kann über sein Abgassystem erhebliche Wärme erzeugen. Wenn heiße Abgaskomponenten in einem geschlossenen oder teilweise geschlossenen Maschinenraum installiert sind, kann diese Wärme die Umgebung beeinträchtigen.

Eine Isoliermatte für Schiffsabgassysteme hilft dabei, eine thermische Barriere zwischen der heißen Abgasoberfläche und benachbarten Geräten zu schaffen.

Zu den potenziellen Vorteilen gehören:

Reduzierte Außentemperatur der Abgase
Geringere Wärmeabgabe durch Strahlung
Verbessertes Wärmemanagement im Maschinenraum
Schutz benachbarter Komponenten
Geringere Wärmebelastung von Kabeln und Schläuchen
Verbesserte Sicherheit bei Wartungsarbeiten
Wärmeschutz in beengten Einbauräumen
Zugänglichkeit zu Abgaskomponenten durch abnehmbare Isoliermatten

Die tatsächliche thermische Leistung hängt von der gesamten Dämmkonstruktion ab. Dämmmaterial, Dicke, Betriebstemperatur, Oberfläche und Einbaubedingungen beeinflussen das Ergebnis.

Abgasisoliermatten für Schiffe im Vergleich zu herkömmlichen Abgasisolierungen

Herkömmliche Abgasisolierungen werden in der Regel als flexibler Streifen oder Klebeband geliefert, das um ein Abgasrohr gewickelt wird.

Diese Bauweise kann für relativ einfache Rohrabschnitte nützlich sein, erweist sich jedoch als weniger praktisch, wenn die Abgasanlage Folgendes enthält:

Scharfe Biegungen
Große Flansche
Mehrere Abzweigungen
Turboladeranschlüsse
Inspektionsstellen
Unregelmäßige Krümmer
Große Schalldämpfer

Eine Abgasisoliermatte für Schiffe wird hingegen als geformte Abdeckung gefertigt.

Die Isolierhülle lässt sich öffnen oder entfernen, und einzelne Abschnitte können ausgetauscht werden, ohne dass das gesamte Abgasisolierungssystem beeinträchtigt werden muss.

Bei Schiffsausrüstung, die regelmäßige Inspektionen erfordert, kann dieser Unterschied von großer Bedeutung sein.

Für die Isolierhülle für Schiffsabgasanlagen geeignete Komponenten

Isolierhüllen für Schiffsabgasanlagen können für eine breite Palette von Abgaskomponenten hergestellt werden.

Abgasrohre

Gerade Abgasrohre können mit zylindrischen oder segmentierten Isoliermatten abgedeckt werden. Die Befestigungsart kann je nach Rohrdurchmesser und Wartungsanforderungen gewählt werden.

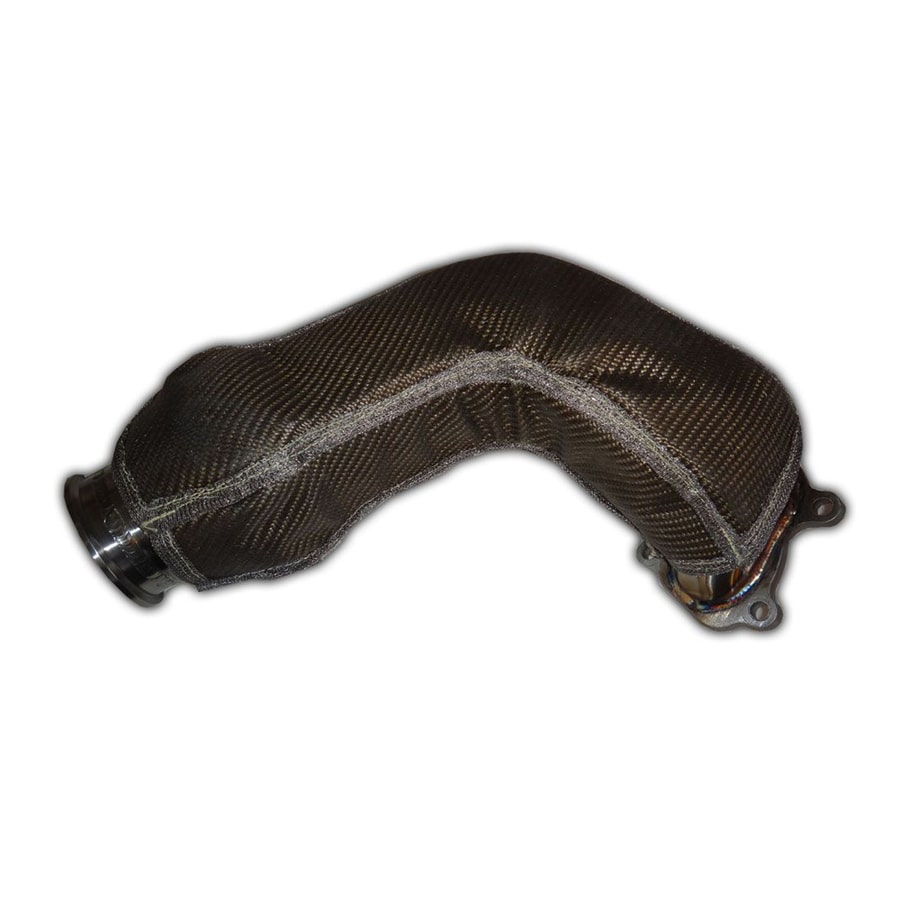

Abgasbögen

Bögen erfordern eine formangepasste Isolierung, da sich die Abgasrichtung entlang des Bauteils ändert.

Eine maßgeschneiderte Isolierhülle kann in mehrere Bahnen unterteilt werden, sodass die Isolierung dem Bogen folgt, ohne übermäßige Falten zu bilden.

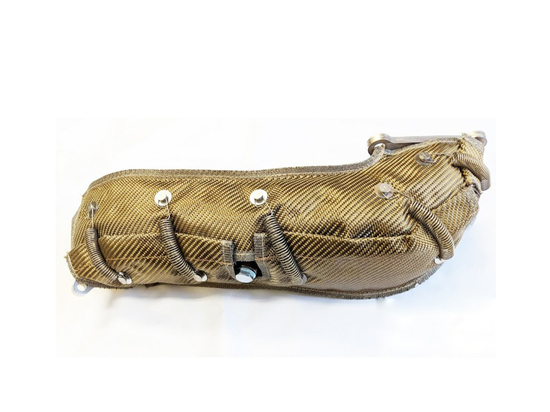

Abgaskrümmer

Abgaskrümmer für Schiffe können mehrere Abzweigungen und Anschlussstellen aufweisen.

Eine maßgeschneiderte Isolierhülle für Abgaskrümmer kann an diese Merkmale angepasst werden und gleichzeitig Öffnungen für Armaturen und Wartungszugänge bieten.

Abgasabschnitte von Turboladern

Abgasanschlüsse von Turboladern können auf relativ kleinen Flächen konzentrierte Hitze erzeugen.

Eine Hochtemperatur-Isoliermatte kann um den verfügbaren Freiraum herum ausgelegt werden, wobei der Zugang zu den erforderlichen Wartungsstellen erhalten bleibt.

Schalldämpfer

Schalldämpfer für Schiffe können große Oberflächen aufweisen, die zur Wärmeansammlung im Maschinenraum beitragen.

Eine abnehmbare Isolierhülle kann den Hauptkörper abdecken, während Flansche, Halterungen und Anschlussstellen zugänglich bleiben.

Flansche und Abgasanschlüsse

Einzelne Isolierabschnitte können um Abgasflansche und -verbindungen herum gestaltet werden.

Dadurch bleibt das Wärmedämmsystem funktionsfähig, anstatt dass die gesamte Isolierhülle entfernt werden muss, wenn ein Anschluss überprüft werden muss.

Materialien für Auspuffisolierungen im Schiffsbau

Die Materialauswahl hängt in erster Linie von der Betriebstemperatur und den Umgebungsbedingungen ab.

Glasfaser

Glasfasergewebe und -isolierungen bieten eine flexible Option für viele Auspuffanwendungen im Schiffsbau. Sie können dort eingesetzt werden, wo die Temperatur innerhalb des für die gewählte Glasfaserkonstruktion angegebenen Bereichs liegt.

Quarz

Quarzgewebe und Quarzisolierungen bieten eine höhere Temperaturbeständigkeit für anspruchsvolle Abgasanwendungen.

Sie können für heiße Abgaskrümmer, Turboladerbereiche und andere Komponenten ausgewählt werden, bei denen eine höhere Wärmebeständigkeit erforderlich ist.

Keramikfaser

Keramikfaser bietet eine hohe Isolierleistung bei hohen Temperaturen und kann als Kernmaterial für anspruchsvolle Abgasisolierungssysteme im Schiffsbau verwendet werden.

Aluminisiertes Gewebe

Eine aluminisierte Außenfläche kann reflektierenden Wärmeschutz bieten und ist dort sinnvoll, wo das Management von Strahlungswärme eine wichtige Rolle spielt.

Silikonbeschichtetes Glasfasergewebe

Silikonbeschichtetes Glasfasergewebe kann als äußeres Schutzgewebe verwendet werden, wenn Flexibilität, Handhabbarkeit, Langlebigkeit und Gewebeschutz wichtig sind.

Befestigungselemente aus Edelstahl

Edelstahldraht, Bänder, Schnallen, Haken oder andere Befestigungskomponenten können je nach den Installationsanforderungen in die Konstruktion der Isoliermatte integriert werden.

Marineumgebung und Deckenkonstruktion

Abgasisolierungen im Schiffsbau werden in einer Umgebung eingesetzt, die sich erheblich von der in industriellen Rohrleitungssystemen in Innenräumen unterscheiden kann.

Die Isolierung kann folgenden Einflüssen ausgesetzt sein:

Feuchtigkeit
Kondensation
Salzhaltige Luft
Motorvibrationen
Wiederholte Temperaturwechsel
Mechanische Beanspruchung
Eingeschränkte Belüftung

Diese Bedingungen sollten bei der Auswahl des Außengewebes, der Nähte und des Befestigungssystems berücksichtigt werden.

Der Isolierkern sollte zudem durch eine geeignete Außenkonstruktion geschützt werden, damit die Wärmedämmschicht bei normaler Handhabung und Installation nicht unnötig beschädigt wird.

Abnehmbare Ausführung für die Wartung von Schiffsmotoren

Einer der Hauptvorteile von Isoliermatten für Schiffsabgasanlagen ist ihre Wartungsfreundlichkeit.

Schiffsmotoren müssen während ihrer gesamten Betriebsdauer inspiziert und gewartet werden. Auspuffkomponenten müssen unter Umständen abgekoppelt, repariert oder ausgetauscht werden.

Eine abnehmbare Isolierhülle kann geöffnet oder von der Komponente gelöst werden, ohne das gesamte Dämmsystem zu zerstören.

Bei größeren Auspuffbaugruppen kann die Isolierung in mehrere Abschnitte unterteilt werden.

Beispiele:

Abgaskomponente Mögliche Isolierkonstruktion
Gerades Abgasrohr Zylindrischer, abnehmbarer Abschnitt
Abgasbogen Mehrteilige, geformte Isolierhülle
Abgaskrümmer Maßgefertigte Isolierhülle nach Formmuster
Turboladerauslass Hoch temperaturbeständige, passgenaue Abdeckung
Schalldämpfer Große, segmentierte Isolierhülle
Flansch Abnehmbare Flanschabdeckung
Abgasverbindung Separater Wartungsabschnitt

Diese modulare Bauweise erleichtert die Installation und Wartung der Isolierung.

Entwurf einer maßgeschneiderten Isolierhülle für Schiffsabgasanlagen

Eine erfolgreiche maßgeschneiderte Isolierhülle beginnt mit genauen Informationen über das Abgasteil.

Wichtige Parameter sind:

Abmessungen des Abgasteils
Betriebstemperatur
Maximale Temperatur
Geometrie des Bauteils
Verfügbarer Freiraum
Erforderliche Dämmstärke
Motorvibrationen
Wartungsanforderungen
Umgebungsbedingungen auf See
Erforderliches Befestigungssystem

Bei unregelmäßig geformten Bauteilen können Fotos, Zeichnungen oder Schablonen zur Entwicklung des Dämmmantel-Schnittmusters verwendet werden.

Der Dämmmantel kann dann entsprechend den Montage- und Wartungsanforderungen in praktische Abschnitte unterteilt werden.

Wärmeschutz in beengten Schiffsmaschinenräumen

In Schiffsmaschinenräumen ist der Platz rund um das Abgassystem oft begrenzt.

Unter diesen Bedingungen kann die Reduzierung der Wärmeübertragung von der Abgasoberfläche dazu beitragen, das thermische Umfeld um benachbarte Geräte herum zu regulieren.

Dies ist besonders relevant, wenn ein Abgasrohr in unmittelbarer Nähe zu folgenden Komponenten verläuft:

Elektrische Kabel
Hydraulikschläuche
Kraftstoffleitungen
Gummikomponenten
Sensoren
Steuergeräte
Kunststoffkomponenten
Tragflächen

Eine maßgeschneiderte Abgasisoliermatte schafft eine kontrollierte thermische Barriere, ohne dass das Abgassystem komplett neu konstruiert werden muss.

Abgasisoliermatten für Schiffe bei Nachrüstungsprojekten

Eine Abgasisolierung für Schiffe muss nicht nur an neuen Anlagen installiert werden.

Auch bestehende Schiffe können von einer maßgeschneiderten Isoliermattenverkleidung profitieren.

Ein Nachrüstprojekt kann in Betracht gezogen werden, wenn:

die Temperaturen im Maschinenraum zu hoch sind
die vorhandene Isolierung verschlissen ist
Abgaskomponenten modifiziert wurden
ein Austauschmotor die Anordnung des Abgassystems verändert hat
nahegelegene Geräte zusätzlichen Hitzeschutz benötigen
vorhandene fest installierte Isolierung die Wartung erschwert

Für Nachrüstungsanwendungen kann die Isoliermatte passgenau an die installierte Abgaskomponente angepasst werden.

Maße, Fotos und Zeichnungen liefern die erforderlichen Informationen zur Entwicklung des maßgeschneiderten Schnittmusters.

Anwendungsbereiche für Isoliermatten für Schiffsabgasanlagen

Maßgeschneiderte Isoliermatten für Schiffsabgasanlagen können eingesetzt werden bei:

Schiffsdieselmotoren
Schiffsgeneratoren
Hilfsmotoren
Handelsschiffe
Arbeitsboote
Schlepper
Fischereifahrzeuge
Offshore-Anlagen
Schiffsmaschinenräume
Schiffsantriebssysteme

Die gleichen Konstruktionsprinzipien lassen sich auch auf andere industrielle Hochtemperatur-Abgasanwendungen übertragen, bei denen ein abnehmbarer Wärmeschutz erforderlich ist.

Auswahl der richtigen Isoliermatte für Schiffsabgasanlagen

Die am besten geeignete Isoliermatte sollte entsprechend dem jeweiligen Abgassystem ausgewählt werden und nicht einfach anhand des Materials mit der höchsten Temperaturbeständigkeit.

Ein Hochtemperatur-Isoliermaterial ist möglicherweise nicht geeignet, wenn die Dicke der Isoliermatte die umgebenden Komponenten beeinträchtigt.

Ebenso bietet eine dünne Isoliermatte möglicherweise keine ausreichende thermische Leistung für eine Hochtemperatur-Abgaskomponente.

Die Konstruktion sollte daher folgende Faktoren in Einklang bringen:

Temperaturbeständigkeit
Wärmewiderstand
Dicke der Isoliermatte
Geometrie der Komponente
Verfügbarer Freiraum
Vibrationsfestigkeit
Umgebungsbedingungen
Zugang für Wartungsarbeiten
Befestigungsart
Erwartete Betriebsbedingungen

Dieser technische Ansatz ermöglicht es, die Konstruktion der Isoliermatte für das jeweilige Schiffsabgassystem zu optimieren.

Hersteller von maßgeschneiderten Isolierummantelungen für Schiffsabgassysteme

BSTFLEX fertigt maßgeschneiderte Isolierummantelungen für Schiffsabgassysteme für Hochtemperaturanwendungen bei Schiffsmotoren und Abgassystemen.

Das Unternehmen kann Isolierummantelungen für Abgasrohre, Krümmer, Bogen, Turboladeranschlüsse, Schalldämpfer, Flansche und andere Abgaskomponenten herstellen.

Je nach Anwendungsfall können Glasfaser, Siliziumdioxid, Keramikfaser, aluminisiertes Gewebe, silikonbeschichtete Glasfaser und andere Hochtemperaturmaterialien in die Konstruktion einbezogen werden.

Maßgeschneiderte Abmessungen, Dämmstärken, Öffnungen, Querschnittsausführungen und Befestigungssysteme können entsprechend den Einbauanforderungen festgelegt werden.

Für ein Projekt zur Ummantelung von Schiffsabgasleitungen mit Isoliermatten können Kunden Bauteilaormate, Betriebstemperaturen, Fotos, Zeichnungen oder Schablonen bereitstellen.

Die Isolierung kann dann an die tatsächliche Geometrie der Abgasleitung angepasst werden, um Wärmeschutz zu bieten und gleichzeitig die für die Inspektion und Wartung von Schiffsmotoren erforderliche Zugänglichkeit zu gewährleisten.
