Wärmeschutzdecke für Schiffsmotoren zum thermischen Schutz

{{{sourceTextContent.subTitle}}}

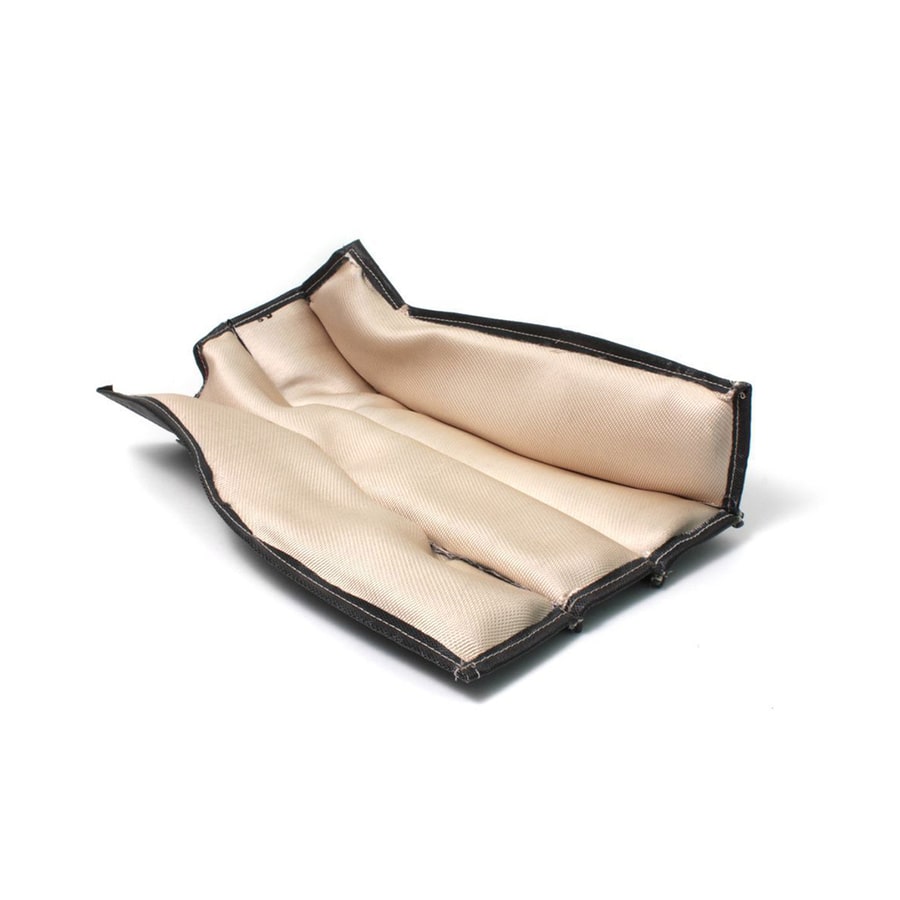

Abgasisoliermatte für Schiffe

{{{sourceTextContent.description}}}

Eine Abgasisoliermatte für Schiffe ist eine passgenaue Wärmeisolierhülle, die dazu dient, den Motorraum von Schiffsmotoren vor übermäßiger Hitze zu schützen, die von Abgassystemen erzeugt wird. Sie kann für Abgasrohre, Krümmer, Bogenstücke, Turboladerauslässe, Schalldämpfer und andere Hochtemperaturkomponenten hergestellt werden, die in Schiffsdieselmotoren und Antriebssystemen zu finden sind.

Abgaskomponenten in Schiffen können bei Temperaturen betrieben werden, die weit über der Umgebungstemperatur im Maschinenraum liegen. Da Schiffsausrüstung oft auf engstem Raum installiert ist, kann die Wärme von einer freiliegenden Abgasfläche nahegelegene Schläuche, Kabel, Sensoren, Komponenten des Kraftstoffsystems und Strukturteile beeinträchtigen.

Eine maßgefertigte Abgasisoliermatte für Schiffe bildet eine isolierende Barriere um die heiße Komponente. Je nach Ausführung kann sie die Oberflächentemperatur senken, die Strahlungswärmeübertragung begrenzen und die thermischen Bedingungen rund um den Motor verbessern.

Für Schiffsanwendungen muss die Isolierhülle zudem unter Vibrationen und wiederholten Temperaturwechseln stabil bleiben. Eine abnehmbare Konstruktion ist besonders nützlich, da Schiffsabgaskomponenten regelmäßig überprüft und gewartet werden müssen.

BSTFLEX fertigt maßgeschneiderte Auspuffisolierungen für Schiffe entsprechend den Abmessungen der Bauteile, der Betriebstemperatur, den Dämmungsanforderungen und den Einbaubedingungen.

Was ist eine Auspuffisolierung für Schiffe?

Eine Auspuffisolierung für Schiffe ist eine mehrschichtige Isolierhülle, die passgenau um ein hochtemperaturbelastetes Auspuffbauteil herum gefertigt wird.

Im Gegensatz zu loser Isolierung oder fest installierten Umhüllungsmaterialien kann eine passgenaue Abdeckung als geformte Baugruppe mit definierten Kanten, Öffnungen und Befestigungspunkten gefertigt werden.

Eine typische Abdeckung für Schiffsabgasanlagen kann Folgendes umfassen:

Hochtemperatur-Außengewebe
Wärmedämmkern
Hitzebeständiges Innengewebe
Befestigungselemente aus Edelstahl
Verstärkte Kanten
Maßgeschneiderte Öffnungen
Separate, abnehmbare Abschnitte

Die genaue Konstruktion hängt von der Abgastemperatur und der Geometrie des Bauteils ab.

Bei einfachen, geraden Rohren kann die Isolierhülle eine relativ einfache zylindrische Form aufweisen. Komplexe Krümmer, Bogen und Turboladeranschlüsse erfordern detailliertere Schnittmuster.

Warum Schiffsmotoren Abgasisolierungen benötigen

Die von einer Schiffsabgasanlage erzeugte Wärme bleibt nicht auf das Abgasrohr beschränkt.

Strahlungswärme kann benachbarte Bauteile erreichen, während Konvektion die Temperatur der umgebenden Luft im Maschinenraum erhöhen kann.

Dies kann zu einem Problem werden, wenn sich die Abgasanlage in der Nähe von wärmeempfindlichen Geräten befindet.

Eine Abgasisoliermatte für Schiffe kann dazu beitragen, diese thermische Belastung zu kontrollieren.

Zu den typischen Zielen gehören:

Senkung der äußeren Abgasoberflächentemperaturen
Reduzierung der Strahlungswärme
Schutz benachbarter Geräte
Verbesserung des Wärmemanagements im Maschinenraum
Reduzierung der Wärmebelastung für Schläuche und Kabel
Verbesserung der Zugänglichkeit und Wartungssicherheit
Wärmeschutz in beengten Räumen

Die Abdeckung sollte nicht nur als einfache Schutzhülle betrachtet werden, sondern als Teil des gesamten thermischen Managementsystems für die Abgasanlage.

Anwendungsbereiche von Abgasisolierungen für Schiffe

Abgasisolierungen für Schiffe können individuell an einzelne Komponenten der gesamten Motorabgasanlage angepasst werden.

Abgasrohre

Gerade Abgasrohre werden üblicherweise isoliert, um die Wärmeübertragung in den Motorraum zu reduzieren.

Eine abnehmbare Isoliermatte kann passend zum Rohrdurchmesser und der erforderlichen Isolierdicke gefertigt werden.

Abgaskrümmer

Abgaskrümmer vereinen oft mehrere Abgaskanäle und Anschlussstellen.

Aufgrund ihrer unregelmäßigen Form lassen sie sich nur schwer mit Standard-Rohrmanschetten isolieren. Eine maßgeschneiderte Isoliermatte kann entsprechend der tatsächlichen Geometrie des Krümmers gefertigt werden.

Abgaskrümmer

Abgaskrümmer ändern die Richtung und können unterschiedliche Radien und Anschlussmaße aufweisen.

Durch eine mehrteilige Mantelkonstruktion kann sich die Isolierung der Biegung anpassen, ohne übermäßig zu falten.

Abgaskomponenten von Turboladern

Die Abgasauslässe von Turboladern können konzentrierte Hochtemperaturzonen erzeugen.

Eine Hochtemperatur-Abgasisoliermatte für Schiffe kann um den Turboladeranschluss herum ausgelegt werden, wobei die erforderlichen Wartungsbereiche zugänglich bleiben.

Schiffsschalldämpfer

Schalldämpfer können eine große freiliegende Oberfläche haben und erheblich zur Wärmeentwicklung im Maschinenraum beitragen.

Eine aus Abschnitten zusammengesetzte Isoliermatte kann den Hauptkörper des Schalldämpfers abdecken und gleichzeitig Öffnungen um Flansche, Halterungen und Anschlüsse herum bieten.

Abgasflansche

Flansche und Verbindungsstellen können mit separaten Isolierabschnitten abgedeckt werden.

Dadurch ist es möglich, einen Wartungsabschnitt zu entfernen, ohne das gesamte Abgasisolierungssystem demontieren zu müssen.

Materialauswahl für Auspuffisolierungen in der Schifffahrt

Die Wahl des Materials für Auspuffisolierungen in der Schifffahrt hängt von mehreren Faktoren ab und nicht allein von der Temperatur.

Wichtige Überlegungen sind:

Betriebstemperatur
Maximaltemperatur
Erforderliche Dämmleistung
Verfügbarer Platz
Vibrationen
Feuchtigkeitseinwirkung
Erforderliche Flexibilität
Wartungshäufigkeit
Erwartete Lebensdauer

Zu den gängigen Materialien zählen Glasfaser, Siliziumdioxid, Keramikfaser, aluminisiertes Gewebe und silikonbeschichtete Glasfaser.

Glasfaser

Glasfasergewebe und -dämmungen bieten eine flexible und wirtschaftliche Option für viele Hochtemperatur-Abgasanwendungen.

Sie können dort eingesetzt werden, wo die Betriebstemperatur innerhalb des spezifizierten Leistungsbereichs der ausgewählten Glasfaserkonstruktion liegt.

Quarz

Quarzgewebe und Quarzisolierungen eignen sich für Anwendungen, die eine höhere Temperaturbeständigkeit erfordern.

Sie können im Bereich anspruchsvoller Abgaskomponenten eingesetzt werden, bei denen zusätzliche thermische Belastbarkeit erforderlich ist.

Keramikfaser

Keramikfaser bietet eine hohe Isolierleistung bei hohen Temperaturen und kann als Kern einer Schiffsabgasisoliermatte für anspruchsvolle Abgasanwendungen verwendet werden.

Aluminisiertes Gewebe

Aluminisiertes Gewebe bietet reflektierenden Wärmeschutz und kann dort gewählt werden, wo das Management von Strahlungswärme wichtig ist.

Silikonbeschichtetes Glasfasergewebe

Silikonbeschichtetes Glasfasergewebe bietet eine flexible und langlebige Außenhülle für Anwendungen, bei denen die Isoliermatte während der Installation oder Wartung wiederholt gehandhabt wird.

Die endgültige Materialkombination für die Schiffsabgas-Isoliermatte sollte entsprechend der gesamten Betriebsumgebung ausgewählt werden.

Aufbau der Schiffsabgas-Isoliermatte

Der Aufbau der Isoliermatte beeinflusst sowohl die thermische Leistung als auch die Wartungsfreundlichkeit.

Ein typischer Aufbau besteht aus einer Außenhülle, einem Dämmkern und einer Innenschicht.

Die Außenhülle schützt die Dämmung vor Beanspruchung und mechanischen Einwirkungen.

Der Dämmkern sorgt für den primären Wärmewiderstand.

Die Innenschicht trennt die Dämmung von der heißen Abgaskomponente und kann entsprechend der Betriebstemperatur ausgewählt werden.

Das Befestigungssystem sorgt dafür, dass die Isoliermatte fest um das Bauteil sitzt.

Bei Schiffsanwendungen können als Befestigungselemente unter anderem Edelstahldraht, Gurte, Schnallen, Haken, Schnürsysteme oder andere mechanische Verschlüsse zum Einsatz kommen.

Die Befestigungsanordnung sollte für die zu erwartenden Vibrationen und thermischen Bewegungen des Abgassystems ausgelegt sein.

Ausführbare Konstruktion von Abgasisoliermatten für Schiffe

Abgassysteme von Schiffsmotoren müssen regelmäßig überprüft werden.

Die Komponenten müssen unter anderem auf Folgendes überprüft werden:

Risse
Korrosion
Lose Verbindungen
Abgasleckagen
Beschädigte Verbindungsstellen
Befestigungsprobleme
Thermische Verschleißerscheinungen

Ist die Isolierung fest mit dem Bauteil verbunden, kann dies die Wartung erschweren.

Eine abnehmbare Abgasisolierung für Schiffe ermöglicht es Technikern, die Abgaskomponente bei Bedarf freizulegen.

Bei größeren Systemen können mehrere unabhängige Abschnitte verwendet werden.

Beispielsweise kann eine Motorabgasanlage über separate Isolierungen für den Krümmer, den Bogen, das Rohr, den Flansch und den Schalldämpfer verfügen.

Dieser segmentierte Ansatz bedeutet, dass bei Wartungsarbeiten nur der erforderliche Bereich entfernt werden muss.

Abgasisolierungen für Schiffe und Motorvibrationen

Schiffsmotoren erzeugen während des Betriebs kontinuierliche Vibrationen.

Dadurch entsteht eine andere mechanische Umgebung als bei stationären Rohrleitungssystemen.

Die Isolierung muss sicher befestigt bleiben, ohne dass die Isolierung, die Nähte oder die Befestigungspunkte übermäßig belastet werden.

Die Konstruktion kann daher verstärkte Kanten und geeignete Befestigungssysteme umfassen.

Bei Bauteilen, die Bewegungen ausgesetzt sind, kann das Mantelmuster zudem entsprechende Spielräume um die Anschlussstellen herum vorsehen.

Ziel ist es, die Abdeckung aufrechtzuerhalten und gleichzeitig unnötige mechanische Belastungen zu vermeiden.

Abgasisoliermäntel für Schiffe in beengten Maschinenräumen

Platzmangel ist ein wichtiger Faktor beim Wärmemanagement in Schiffsmaschinenräumen.

Ein Abgasrohr kann in unmittelbarer Nähe zu folgenden Bauteilen verlaufen:

Elektrische Leitungen
Kraftstoffleitungen
Hydraulikschläuche
Gummikomponenten
Sensoren
Kunststoffteile
Steuergeräte
Maschinenraumstrukturen

Eine richtig konzipierte Abgasisoliermatte bildet eine thermische Barriere, ohne dass größere Änderungen an der Abgasanlagenführung erforderlich sind.

Die Dämmstärke sollte sorgfältig ausgewählt werden, da eine größere Dicke zusätzlichen Einbauraum erfordert.

Die beste Lösung ist daher nicht unbedingt die dickste Isoliermatte. Es ist vielmehr die Konstruktion, die die erforderliche thermische Leistung innerhalb des verfügbaren Freiraums gewährleistet.

Maßgefertigte Abgasisolierungen für die Schifffahrt

Schiffsmotoren und Schiffe weisen unterschiedliche Abgasanlagen auf, was den Einsatz einer universellen Isolierung für jede Installation erschwert.

Maßgefertigte Abgasisolierungen für die Schifffahrt können nach folgenden Vorgaben hergestellt werden:

Durchmesser des Abgasrohrs
Abmessungen der Bauteile
Bauteilezeichnungen
Fotos
Physische Schablonen
CAD-Daten
Betriebstemperatur
Erforderliche Dämmstärke
Verfügbarer Freiraum
Befestigungsanforderungen

Maßgefertigte Ausschnitte können auch um Sensoren, Schellen, Halterungen, Flansche und andere Bauteile herum integriert werden.

Dies ist besonders nützlich für ältere Schiffe und Nachrüstungsprojekte, bei denen die Abgasanlage bereits installiert ist.

Abgasisoliermatten für Schiffe für Nachrüstungsanwendungen

Eine Abgasisoliermatte für Schiffe kann sowohl an bestehenden Anlagen als auch an neu hergestellten Motoren installiert werden.

Eine Nachrüstisolierung kann erforderlich sein, wenn ein Temperaturproblem im Maschinenraum festgestellt wird oder wenn der vorhandene Wärmeschutz die Anforderungen der Anlage nicht mehr erfüllt.

Typische Nachrüstanwendungen sind:

Bestehende Schiffsdieselmotoren
Ersatzmotoren
Modernisierungen von Schiffsgeneratoren
Modifizierte Abgassysteme
Beschädigte oder gealterte Isolierung
Zusätzlicher Schutz für benachbarte Komponenten
Verbesserungen des Wärmemanagements im Maschinenraum

Die Isoliermatte kann anhand von Maßen und Fotos der bestehenden Anlage entworfen werden.

Dadurch passt sich die Isolierung der tatsächlichen Konfiguration an, anstatt sich auf Standardabmessungen zu stützen.

Auswahlparameter für Schiffsabgas-Isoliermatten

Vor der Bestellung einer Schiffsabgas-Isoliermatte sollten die folgenden Informationen ermittelt werden:

Parameter Empfohlene Angaben
Abgaskomponente Rohr, Krümmer, Bogen, Schalldämpfer, Turbolader usw.
Betriebstemperatur Normale Betriebstemperatur
Maximaltemperatur Erwartete Spitzentemperatur
Abmessungen Durchmesser, Länge und Geometrie der Komponente
Abstand Abstand zu umgebenden Geräten
Dämmungsanforderung Erforderliche Dicke oder thermische Leistung
Umgebung Maschinenraum, im Freien, auf See usw.
Vibrationen Zu erwartende mechanische Bewegungen
Wartung Erforderliche Häufigkeit der Demontage
Befestigung Bevorzugte Installationsmethode

Genaue Angaben verbessern die Passgenauigkeit der fertigen Isoliermatte und tragen dazu bei, dass die Materialzusammensetzung für die jeweilige Anwendung geeignet ist.

Hersteller von Abgasisolierungen für die Schifffahrt

BSTFLEX fertigt maßgeschneiderte Abgasisolierungen für die Schifffahrt für Hochtemperaturanwendungen an Motoren und Abgassystemen.

Die Produkte können für Schiffsdieselmotoren, Schiffsstromaggregate, Arbeitsboote, Handelsschiffe, Fischereifahrzeuge, Schlepper, Offshore-Anlagen und andere Schiffsantriebssysteme konzipiert werden.

Maßgefertigte Isoliermatten können Abgasrohre, Krümmer, Bogenstücke, Turboladeranschlüsse, Schalldämpfer, Flansche und andere Hochtemperaturkomponenten umhüllen.

Je nach Anwendungsbereich können Glasfaser, Siliziumdioxid, Keramikfaser, aluminisiertes Gewebe, silikonbeschichtete Glasfaser und andere Hochtemperaturmaterialien verwendet werden.

Die Isoliermatte kann auch in mehreren abnehmbaren Abschnitten gefertigt werden, um die Installation und spätere Wartung zu vereinfachen.

Für eine maßgeschneiderte Isoliermatte für Schiffsabgasanlagen können Kunden Bauteilaorme, Betriebstemperatur, Zeichnungen, Fotos oder Schablonen bereitstellen. Auf Grundlage dieser Angaben können die Isolierkonstruktion und das Schnittmuster der Isoliermatte speziell für die jeweilige Schiffsabgasanlage entwickelt werden.
