Auspuffisoliermatte für den Wärmeschutz im Automobilbereich

{{{sourceTextContent.subTitle}}}

Auspuffisolierung für Kraftfahrzeuge

{{{sourceTextContent.description}}}

Eine Auspuffisolierung ist eine hochtemperaturbeständige Hitzeschutzabdeckung, die dazu dient, die von einer Fahrzeugauspuffanlage erzeugte Wärme zu regulieren. Sie kann um Auspuffkrümmer, Turbolader, Auspuffrohre, Fallrohre und andere Bauteile angebracht werden, bei denen übermäßige Hitze benachbarte Teile beeinträchtigen oder die Temperaturen im Motorraum erhöhen kann.

Moderne Fahrzeugabgassysteme arbeiten unter anspruchsvollen thermischen Bedingungen. Turbomotoren, Hochleistungsmotoren, Dieselantriebe und Hochleistungsfahrzeuge können erhebliche Abgaswärme erzeugen. Befinden sich heiße Abgaskomponenten in der Nähe von Kabelbäumen, Schläuchen, Ansaugsystemen, Sensoren oder anderen Motorkomponenten, wird das Wärmemanagement zu einem wichtigen Bestandteil der gesamten Systemauslegung.

Eine Auspuffisoliermatte bildet eine Barriere zwischen dem heißen Auspuffbauteil und dem umgebenden Motorraum. Je nach Bauweise kann sie die Strahlungswärmeübertragung reduzieren, die Außentemperaturen senken und zum Schutz wärmeempfindlicher Bauteile beitragen.

BSTFLEX fertigt maßgeschneiderte Auspuffisolierungen für verschiedene Auspuffkonfigurationen im Automobilbereich, darunter Krümmer, Turbogehäuse, Auspuffrohre, Fallrohre und andere Hochtemperaturkomponenten.

Was ist eine Auspuffisolierung?

Eine Auspuffisolierung ist eine geformte Isolierhülle, die ein heißes Auspuffbauteil umgibt.

Die Isolierhülle besteht in der Regel aus mehreren Schichten und nicht aus einer einzigen Isolierschicht. Das Außengewebe schützt die Isolierung, der Isolierkern sorgt für Wärmewiderstand und die Innenschicht wird entsprechend der Temperatur des Abgaskomponenten ausgewählt.

Ein Befestigungssystem hält die Isolierhülle sicher an ihrem Platz.

Je nach Anwendungsfall kann eine Auspuffisoliermatte folgende Komponenten enthalten:

Hochtemperatur-Glasfasergewebe
Quarzgewebe
Keramikfaser-Isolierung
Aluminisiertes Außengewebe
Silikonbeschichtetes Glasfasergewebe
Befestigungselemente aus Edelstahl
Verstärkte Kanten
Maßgefertigte Öffnungen und Ausschnitte

Die Materialkombination wird entsprechend der Betriebstemperatur, dem verfügbaren Platz und den mechanischen Bedingungen ausgewählt.

Warum sollte man eine Abgasisoliermatte im Fahrzeug verwenden?

Die von der Abgasanlage ausgehende Hitze kann umliegende Bauteile beeinträchtigen, wenn der Platz im Motorraum begrenzt ist.

Zu den potenziell empfindlichen Bauteilen gehören:

Kabelbäume
Gummischläuche
Kraftstoffleitungen
Ansaugkomponenten
Sensoren
Kunststoffteile
Elektrische Steckverbinder
Motorsteuerungskomponenten
Nahegelegene Karosserieteile

Eine Auspuffisolierung für Fahrzeuge trägt dazu bei, die direkte Strahlungswärmebelastung durch heiße Auspuffkomponenten zu reduzieren.

Zu den Hauptzielen gehören:

Reduzierung der Strahlungswärmeübertragung
Senkung der äußeren Oberflächentemperaturen
Schutz benachbarter Bauteile
Verbesserung des Wärmemanagements im Motorraum
Reduzierung der Wärmebelastung von Kabelbäumen und Schläuchen
Unterstützung bei der Aufrechterhaltung kontrollierterer Temperaturen im Umfeld empfindlicher Bauteile
Bereitstellung einer kompakten Wärmeschutzlösung

Die tatsächliche Temperaturreduzierung hängt von der Abgastemperatur, der Konstruktion der Abdeckung, der Dämmstärke, dem Einbauraum und der umgebenden Luftströmung ab.

Kfz-Komponenten, bei denen Auspuffisolierungen eingesetzt werden können

Kfz-Auspuffanlagen bestehen aus vielen verschiedenen Komponenten, von denen jede möglicherweise eine andere Isolierkonstruktion erfordert.

Auspuffkrümmer

Der Auspuffkrümmer sammelt die Abgase aus mehreren Motorzylindern und kann sehr hohe Temperaturen erreichen.

Eine maßgeschneiderte Auspuffkrümmer-Isolierhülle kann an die Form des Krümmers und dessen Befestigungskonfiguration angepasst werden.

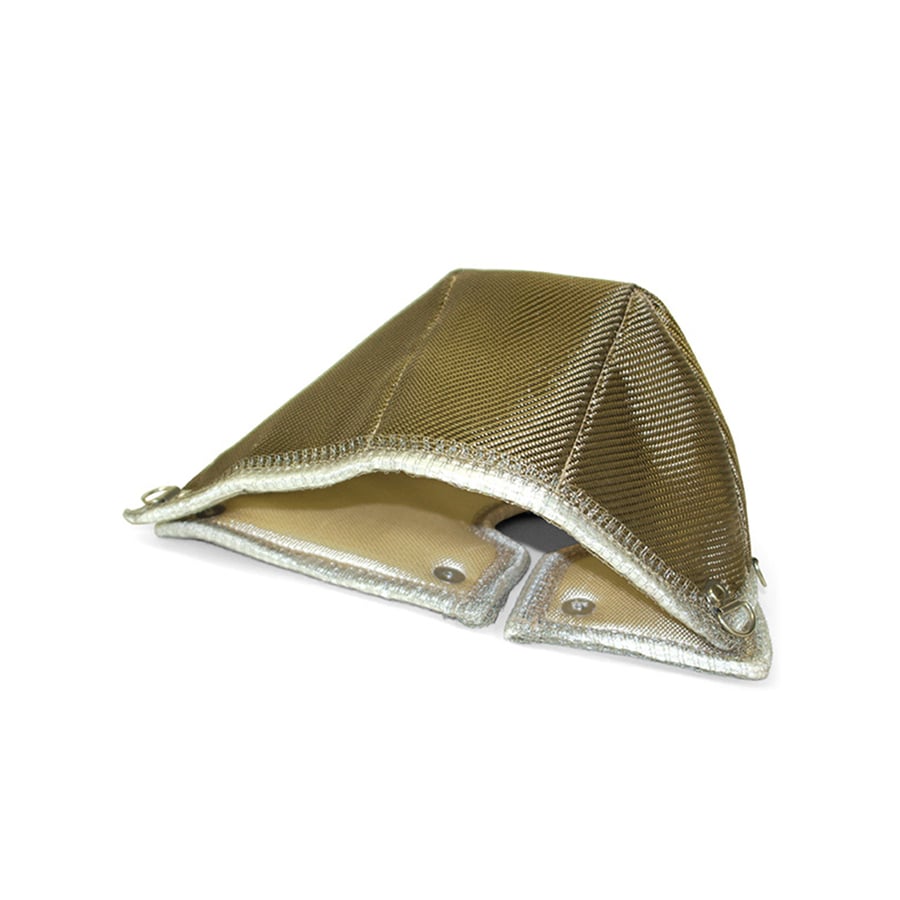

Turbolader

Turbolader sind besonders wichtige Stellen im Wärmemanagement, da die Turbinenseite hohen Abgastemperaturen ausgesetzt ist.

Eine Turbolader-Isolierhülle kann die Strahlungswärme des Turboladers reduzieren und dazu beitragen, benachbarte Komponenten zu schützen.

Abgasrohr

Ein Abgasrohr verläuft möglicherweise durch einen relativ beengten Bereich des Motorraums.

Eine Abgasrohrisolierung kann die Wärmeübertragung vom Abgasrohr auf umliegende Bauteile reduzieren.

Abgasrohr

Gerade oder mäßig gebogene Abgasrohre können mit passgenauen Isolierabschnitten isoliert werden.

Die Konstruktion kann Öffnungen um Schellen, Sensoren und Anschlussstellen herum vorsehen.

Auspuffkrümmer

Auspuffkrümmer erfordern aufgrund ihrer sich ändernden Geometrie speziell geformte Schablonen.

Eine maßgefertigte Isoliermatte kann aus mehreren Platten hergestellt werden, um sich genauer an die Komponente anzupassen.

Materialauswahl für Auto-Auspuffisolierungen

Die Wahl des richtigen Materials für eine Auspuffisolierung hängt von den Betriebsbedingungen der jeweiligen Anwendung ab.

Zunächst sollte die Temperatur berücksichtigt werden, gefolgt von dem verfügbaren Platz, der Flexibilität, den Vibrationen und der erforderlichen Haltbarkeit.

Glasfaser

Glasfasergewebe und -isolierungen werden häufig für den Wärmeschutz im Automobilbereich eingesetzt, sofern die Betriebstemperatur innerhalb des für das Material angegebenen Bereichs liegt.

Glasfaser bietet eine flexible Lösung für viele Anwendungen im Bereich des Wärmemanagements von Auspuffrohren und Motoren.

Quarzfaser

Quarzfasergewebe bietet eine hervorragende Beständigkeit gegen hohe Temperaturen und kann für anspruchsvolle Anwendungen im Automobil-Abgassystem eingesetzt werden.

Es eignet sich für Bereiche mit hohen Temperaturen, in denen eine höhere Wärmebeständigkeit erforderlich ist.

Keramikfaser

Keramikfaser kann als Isolierkern für Anwendungen mit besonders hohen Abgastemperaturen verwendet werden.

Sie bietet eine hohe Isolierleistung bei hohen Temperaturen und ermöglicht gleichzeitig die Verarbeitung der Decke zu einer passgenauen Wärmeabdeckung.

Aluminisiertes Gewebe

Aluminisiertes Gewebe kann als äußere Schicht verwendet werden, wenn ein reflektierender Hitzeschutz erforderlich ist.

Es kann dazu beitragen, Strahlungswärme von benachbarten Bereichen wegzureflektieren.

Silikonbeschichtetes Glasfasergewebe

Silikonbeschichtetes Glasfasergewebe bietet eine flexible, schützende Außenfläche und kann dort eingesetzt werden, wo die Abdeckung häufigem Gebrauch oder mechanischem Kontakt ausgesetzt ist.

Die Beschichtung kann zudem dazu beitragen, das darunterliegende Gewebe während der Montage und Wartung zu schützen.

Das beste Material für eine Auto-Abgasdecke richtet sich nach den tatsächlichen Betriebsbedingungen und nicht danach, automatisch das Material mit der höchsten Temperaturbeständigkeit auszuwählen.

Konstruktion von Auto-Abgasdecken

Eine Auto-Abgasdecke muss genau auf das Bauteil passen und gleichzeitig den normalen Betrieb der Abgasanlage gewährleisten.

Wichtige Konstruktionsfaktoren sind:

Bauteil-Temperatur
Bauteil-Abmessungen
Geometrie der Abgasanlage
Verfügbarer Freiraum
Motorvibrationen
Wärmeausdehnung
Befestigungsart
Zugang für Wartungsarbeiten
Nahegelegene wärmeempfindliche Bauteile

Motorräume von Kraftfahrzeugen können eine besondere Herausforderung darstellen, da der verfügbare Platz begrenzt ist.

Eine zu dicke Isoliermatte kann benachbarte Bauteile behindern, während eine unzureichende Isolierung möglicherweise nicht den gewünschten Wärmeschutz bietet.

Aus diesem Grund sind maßgeschneiderte Abmessungen und Materialkombinationen oft praktischer als Standard-Dämmprodukte.

Maßgeschneiderte Auspuffisolierungen für Kraftfahrzeuge

Auspuffanlagen variieren je nach Fahrzeugmodell, Motorplattform und Leistungskonfiguration.

Eine maßgeschneiderte Auspuffisolierung kann entsprechend der jeweiligen Komponente entworfen werden.

Kunden können folgende Angaben bereitstellen:

Abmessungen der Komponente
Durchmesser der Abgasleitung
Konstruktionszeichnungen der Komponente
CAD-Dateien
Fotos
Physische Schablonen
Betriebstemperatur
Verfügbarer Freiraum
Erforderliche Dämmstärke

Maßgeschneiderte Aussparungen können um Sensoren, Befestigungshalterungen, Schellen und Anschlussstellen herum vorgesehen werden.

Das Ergebnis ist ein passgenaues Dämmprodukt anstelle einer Universalabdeckung.

Auspuffisolierung für Kraftfahrzeugmotoren mit Turbolader

Motoren mit Turbolader sind ein wichtiger Anwendungsbereich für das thermische Management im Abgassystem.

Der Turbolader nimmt hochheiße Abgase auf und kann zu einer konzentrierten Strahlungswärmequelle im Motorraum werden.

Ein richtig ausgelegtes Isolierungssystem für Turbolader und Abgassystem kann dazu beitragen, die Wärmebelastung in folgenden Bereichen zu reduzieren:

Ansaugsystemen
Kabelbäumen
Bremskomponenten
Flüssigkeitsleitungen
Sensoren
Kunststoffkomponenten
Motorraumstrukturen

Bei Turboladeranwendungen muss das Dämmmaterial entsprechend der tatsächlichen Temperatur des Bauteils ausgewählt werden.

Bei Bedarf kann eine Hochtemperaturausführung unter Verwendung von Siliziumdioxid, Keramikfasern oder anderen geeigneten Materialien entwickelt werden.

Abgasisoliermatte vs. Abgasisolierband

Ein Abgasisolierband wird in der Regel durch Umwickeln eines flexiblen Streifens um das Abgasteil angebracht.

Eine Abgasisoliermatte wird als passgenaue Abdeckung gefertigt.

Dieser Unterschied ist wichtig, wenn das Bauteil eine unregelmäßige Form aufweist oder regelmäßig für Wartungsarbeiten zugänglich sein muss.

Eine Auspuffdecke für Kraftfahrzeuge bietet folgende Vorteile:

Eine besser angepasste Passform
Definierte Dämmstärke
Abnehmbare Konstruktion
Maßgeschneiderte Öffnungen
Segmentierte Ausführungen
Einfacherer Zugang für Wartungsarbeiten

Auspuffband kann für bestimmte einfache Rohranwendungen weiterhin nützlich sein, doch für komplexe Auspuffkomponenten in Kraftfahrzeugen ist eine passgenaue Decke möglicherweise besser geeignet.

Abnehmbare Auspuffisolierungen für Kraftfahrzeuge

Kraftfahrzeugmotoren erfordern Inspektion und Wartung.

Auspuffkomponenten müssen möglicherweise bei der Motorwartung, beim Austausch des Turboladers oder bei Änderungen an der Abgasanlage ausgebaut werden.

Eine abnehmbare Isolierung ermöglicht es, die Dämmung zu entfernen, ohne das gesamte Wärmeschutzsystem zu zerstören.

Das Befestigungssystem kann speziell auf das jeweilige Bauteil zugeschnitten werden.

Mögliche Befestigungsmethoden sind:

Edelstahldraht
Edelstahlbänder
Schnallen
Haken
Schnürsysteme
Mechanische Verschlüsse

Bei größeren Bauteilen kann die Isoliermatte in mehrere Abschnitte unterteilt werden.

Dies ist besonders nützlich, wenn nur auf einen Teil der Abgasanlage zugegriffen werden muss.

Wärmeschutz im Automobilbereich bei beengten Platzverhältnissen

Der Motorraum eines modernen Fahrzeugs kann viele Komponenten auf kleinem Raum beherbergen.

Abgaskomponenten können sich in unmittelbarer Nähe zu folgenden Bauteilen befinden:

Luftansaugsysteme
Batteriekabel
Kabelbäume
Kraftstoffsystemen
Kühlschläuchen
Hydraulikkomponenten
Elektronischen Sensoren
Motorkomponenten aus Kunststoff

Die Reduzierung der Strahlungswärme aus der Abgasanlage kann daher ein wichtiger Bestandteil der Wärmemanagementstrategie des Fahrzeugs sein.

Die Abdeckung sollte entsprechend dem verfügbaren Freiraum ausgelegt sein, damit sie Wärmeschutz bietet, ohne die Montage zu behindern.

Auto-Auspuffisolierung für Hochleistungsfahrzeuge

Bei Hochleistungsanwendungen im Automobilbereich können besonders hohe Abgastemperaturen auftreten.

Hochleistungsmotoren, turbogeladene Antriebsstränge und rennsportorientierte Auspuffanlagen erfordern unter Umständen zusätzlichen Wärmeschutz im Motorraum.

Eine maßgeschneiderte Hochtemperatur-Auspuffisolierung kann für folgende Bereiche entwickelt werden:

Hochleistungsfahrzeuge
Fahrzeuge mit Turbolader
Hochleistungsmotoren
Motorsportanwendungen
Modifizierte Abgasanlagen
Rennstreckenfahrzeuge
Spezialausrüstung für Kraftfahrzeuge

Material und Konstruktion sollten entsprechend den tatsächlichen Betriebsbedingungen des Fahrzeugs ausgewählt werden.

Abgasdämmmatte für Dieselfahrzeuge

Auch Dieselmotoren erzeugen erhebliche Abgaswärme, insbesondere bei Anwendungen mit Turbolader.

Eine Auspuffisolierung für Kraftfahrzeuge kann um Auspuffkrümmer, Auspuffabschnitte des Turboladers und Rohre herum angebracht werden, wenn benachbarte Bauteile einen Wärmeschutz benötigen.

Bei Dieselanwendungen sollten bei der Konstruktion die Betriebstemperatur des Motors, Vibrationen und der verfügbare Einbauraum berücksichtigt werden.

Auswahl einer Auspuffisolierung für Kraftfahrzeuge

Vor der Auswahl einer Auspuffisolierung für Kraftfahrzeuge sollten mehrere Parameter festgelegt werden.

Parameter Bedeutung
Abgastemperatur Bestimmt das geeignete Material
Maximaltemperatur Legt die erforderliche Temperaturbeständigkeit fest
Bauteilgeometrie Bestimmt die Form der Isoliermatte
Verfügbarer Freiraum Begrenzt die Dämmstoffdicke
Benachbarte Bauteile Identifiziert Bereiche, die einen Wärmeschutz benötigen
Motorvibrationen Beeinflussen die Befestigungsauslegung
Wartungsanforderungen Bestimmen die abnehmbare Bauweise
Erforderliche thermische Leistung Hilft bei der Bestimmung der Dämmstoffdicke
Fahrzeuganwendung Definiert die Betriebsbedingungen

Eine richtig spezifizierte Dämmmatte sollte den erforderlichen Wärmeschutz bieten, ohne die Abgasanlage des Fahrzeugs zu beeinträchtigen.

Hersteller von maßgeschneiderten Auspuffisolierungen für die Automobilindustrie

BSTFLEX fertigt maßgeschneiderte Auspuffisolierungen und Wärmeschutzprodukte für die Automobilindustrie für Hochtemperatur-Auspuffanwendungen.

Die Isolierungen können für Auspuffkrümmer, Turbolader, Fallrohre, Auspuffrohre, Krümmer und andere Komponenten des Motortemperaturmanagements konzipiert werden.

Je nach Anwendung können als Materialien Glasfaser, Quarz, Keramikfaser, aluminisiertes Gewebe, silikonbeschichtete Glasfaser und andere Hochtemperaturtextilien zum Einsatz kommen.

Maßgeschneiderte Abmessungen, Dämmstärken, Aussparungen und Befestigungssysteme können in das Endprodukt integriert werden.

Für Automobilanwendungen, die eine maßgeschneiderte Abgasisoliermatte erfordern, können Kunden Bauteilezeichnungen, Maße, Fotos oder physische Schablonen zusammen mit den Betriebstemperaturen und Einbauanforderungen bereitstellen.

Die Isolierung kann dann passgenau an das jeweilige Abgassystem angepasst werden, um einen praktischen Wärmeschutz für den Motorraum des Fahrzeugs zu gewährleisten.
