Isolierung für Auspuffrohre in Kraftfahrzeugen zum Hitzeschutz bei hohen Temperaturen

{{{sourceTextContent.subTitle}}}

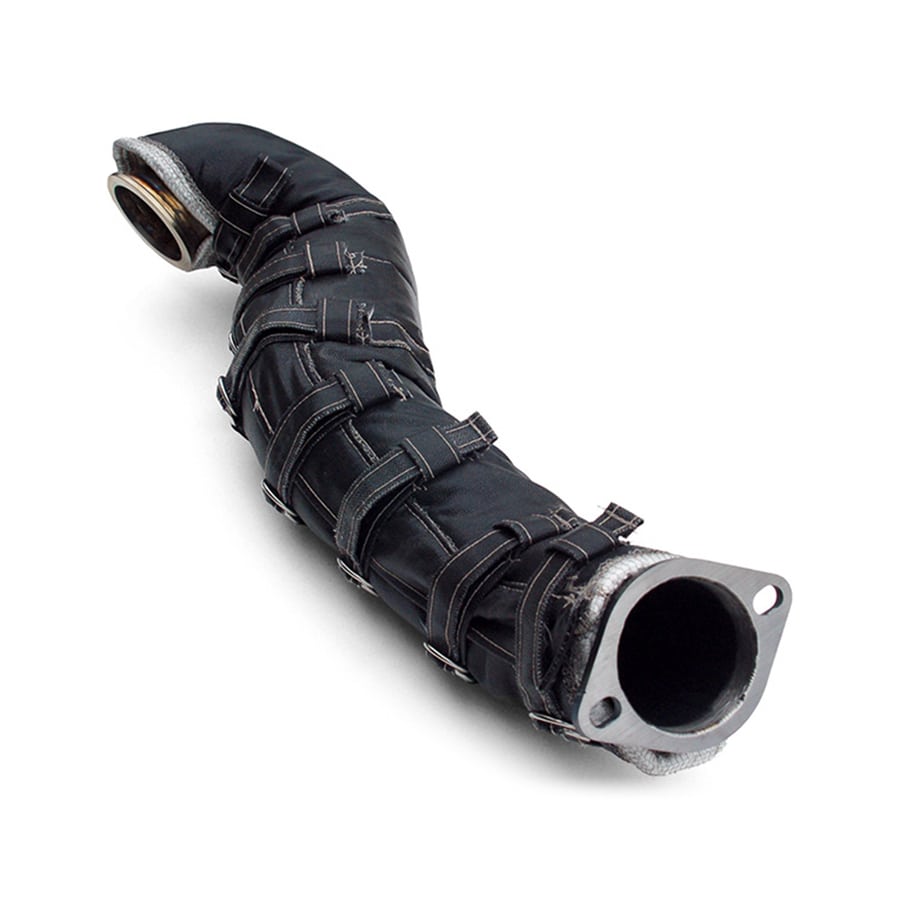

Isolierung von Auspuffrohren in Kraftfahrzeugen

{{{sourceTextContent.description}}}

Die Isolierung von Auspuffrohren in Kraftfahrzeugen dient dazu, die von Fahrzeugabgassystemen erzeugte Wärme zu regulieren und die thermische Belastung von Bauteilen in der Nähe heißer Auspuffrohre zu verringern. Sie kann an Auspuffrohren, Fallrohren, Auspuffleitungen, Krümmern und anderen Teilen einer Fahrzeugabgasanlage angebracht werden.

Da die Motorleistung steigt und die Motorräume immer kompakter werden, gewinnt das Management der Abgastemperaturen zunehmend an Bedeutung. Heiße Abgasleitungen können Wärme an Kabelbäume, Schläuche, Ansaugkomponenten, Sensoren, Karosserieteile und andere in der Nähe befindliche Bauteile abgeben.

Die Isolierung von Abgasrohren in Kraftfahrzeugen bildet eine thermische Barriere um das Abgasrohr herum. Je nach Ausführung kann sie die Strahlungswärmeübertragung reduzieren, die äußere Oberflächentemperatur senken und dazu beitragen, die Wärme im Motorraum oder im Unterbodenbereich zu regulieren.

Je nach Abgastemperatur, Rohrgeometrie, verfügbarem Freiraum und Wartungsanforderungen können unterschiedliche Isolierkonstruktionen zum Einsatz kommen.

BSTFLEX fertigt maßgeschneiderte Isolierungen für Abgasrohre in Personenkraftwagen, Nutzfahrzeugen, Dieselmotoren, Turbomotoren, Hochleistungsfahrzeugen und anderen Automobilanwendungen.

Warum ist die Isolierung von Auspuffrohren im Automobilbereich wichtig?

Ein Auspuffrohr leitet hochheiße Abgase vom Motor ab.

Obwohl das Auspuffrohr so ausgelegt ist, dass es diesen Temperaturen standhält, verfügen benachbarte Bauteile möglicherweise nicht über die gleiche Temperaturbeständigkeit.

Die von einem ungeschützten Auspuffrohr abgestrahlte Wärme kann folgende Komponenten beeinträchtigen:

Kabelbäume
Elektrische Steckverbinder
Gummischläuche
Kraftstoffleitungen
Ansaugkomponenten
Sensoren
Kunststoffkomponenten
Unterbodenteile
Strukturen im Motorraum

Eine Isolierung für Kfz-Auspuffrohre trägt dazu bei, die heiße Auspuffoberfläche von diesen umgebenden Komponenten zu trennen.

Zu den Hauptzwecken der Isolierung gehören:

Reduzierung der Strahlungswärmeübertragung
Senkung der Außentemperatur der Auspuffoberfläche
Schutz benachbarter Bauteile
Verbesserung des Wärmemanagements im Motorraum
Kontrolle der Wärmeentwicklung am Unterboden
Reduzierung der thermischen Belastung von Kabelbäumen und Schläuchen
Verbesserung des Wärmeschutzes bei Turbomotoren

Die tatsächliche thermische Leistung hängt vom Dämmmaterial, der Konstruktion, der Dicke, der Abgastemperatur und der Einbaulage ab.

Einsatzbereiche der Isolierung von Auspuffrohren in Kraftfahrzeugen

Die Isolierung von Auspuffrohren in Kraftfahrzeugen kann an verschiedenen Stellen des Abgassystems angebracht werden.

Abgasrohre

Abgasrohre befinden sich oft in unmittelbarer Nähe des Motors und des Turboladers.

Aufgrund ihrer Lage können sie in einem beengten Motorraum zu einer bedeutenden Quelle für Strahlungswärme werden.

Eine maßgeschneiderte Isolierhülle kann die Wärmeübertragung vom Fallrohr auf umliegende Bauteile reduzieren.

Auspuffrohre

Lange Auspuffrohre können ebenfalls isoliert werden, wenn sie in der Nähe von wärmeempfindlichen Bauteilen oder Fahrzeugstrukturen verlaufen.

Die Isolierung kann als durchgehende oder aus Einzelabschnitten bestehende Konstruktion gefertigt werden.

Auspuffkrümmer

Krümmer und Biegungen erfordern eine formangepasste Isolierung, da sich ihre Geometrie entlang des Abgaswegs ändert.

Eine maßgeschneiderte mehrteilige Konstruktion kann eine gleichmäßigere Abdeckung gewährleisten als eine standardmäßige gerade Hülse.

Abgasrohre unter dem Fahrzeug

Auch Abgasleitungen im Unterbodenbereich benötigen unter Umständen einen Wärmeschutz, wenn sie sich in der Nähe von Karosserieteilen, Komponenten des Kraftstoffsystems oder anderen wärmeempfindlichen Bauteilen befinden.

Das Außenmaterial sollte entsprechend den mechanischen und umgebungsbedingten Anforderungen des Einbaus ausgewählt werden.

Isoliermaterial für Kfz-Abgasrohre

Das geeignete Isoliermaterial für Kfz-Abgasrohre hängt von der Abgastemperatur und den Einbauanforderungen ab.

Zu den gängigen Materialoptionen gehören Glasfaser, Siliziumdioxid, Keramikfaser, aluminisiertes Gewebe und silikonbeschichtete Glasfaser.

Glasfaser

Glasfaser ist ein weit verbreitetes Hochtemperatur-Isoliermaterial.

Es bietet eine Kombination aus Flexibilität, Wärmebeständigkeit und Kosteneffizienz für viele Anwendungen im Bereich der Kfz-Abgassysteme.

Glasfasergewebe kann als Außenhülle verwendet werden, während Glasfaserisolierung für die Wärmebeständigkeit innerhalb der Isolierkonstruktion sorgt.

Quarz

Quarzgewebe und Quarzisolierung eignen sich für Anwendungen mit höheren Temperaturen.

Sie können im Bereich anspruchsvoller Abgaskomponenten eingesetzt werden, bei denen eine erhöhte Beständigkeit gegen thermische Belastung erforderlich ist.

Keramikfaser

Keramikfaser bietet eine hohe Isolierleistung bei hohen Temperaturen für anspruchsvolle Abgasanwendungen.

Sie kann als Isolierkern verwendet werden, wenn die Betriebsbedingungen den praktischen Einsatzbereich herkömmlicher Glasfaserkonstruktionen überschreiten.

Aluminisiertes Gewebe

Aluminisiertes Gewebe kann gewählt werden, wenn die Reflexion von Strahlungswärme ein wichtiger Bestandteil der Wärmemanagementstrategie ist.

Es kann als Außenhaut einer Isolierungskonstruktion für Kfz-Abgassysteme verwendet werden.

Silikonbeschichtetes Glasfasergewebe

Silikonbeschichtetes Glasfasergewebe bietet eine flexible und langlebige Außenhaut.

Es ist sinnvoll, wenn das Dämmprodukt während der Montage gehandhabt wird oder mechanischem Kontakt ausgesetzt ist.

Die endgültige Materialkombination für die Isolierung von Kfz-Abgasrohren sollte stets entsprechend den tatsächlichen Betriebsbedingungen ausgewählt werden.

Isolierung von Kfz-Abgasrohren vs. Abgas-Hitzeschild

Sowohl die Isolierung von Abgasrohren als auch Abgas-Hitzeschilde bieten Wärmeschutz, funktionieren jedoch unterschiedlich.

Ein Hitzeschild für Auspuffrohre wird normalerweise zwischen dem Auspuffbauteil und dem zu schützenden Bauteil angebracht. Es bildet eine physikalische Barriere, die die Übertragung von Strahlungswärme reduzieren kann.

Die Auspuffrohrisolierung umgibt das heiße Auspuffrohr selbst.

Das bedeutet, dass die Isolierung die von der Auspuffoberfläche abgestrahlte Wärmemenge reduzieren kann.

Beide Technologien können auch gemeinsam eingesetzt werden.

So kann beispielsweise bei einem Fahrzeug eine Isolierung um ein heißes Fallrohr herum verwendet werden, während gleichzeitig ein Hitzeschild zwischen der Abgasanlage und einem nahegelegenen Ansaugteil oder Karosserieteil zum Einsatz kommt.

Die geeignete Lösung hängt vom verfügbaren Platz und den Zielen des Wärmemanagements ab.

So funktioniert die Isolierung von Auspuffrohren in Kraftfahrzeugen

Das Grundprinzip besteht darin, eine Schicht aus hitzebeständigem Material zwischen der heißen Auspuffoberfläche und der Umgebung anzubringen.

Die Isolierung verringert die Wärmeübertragung durch das Material.

Gleichzeitig kann die Außenfläche der Isolierung so gestaltet werden, dass sie zusätzlichen Schutz vor Strahlungswärme bietet.

Die Gesamtleistung wird beeinflusst durch:

Abgastemperatur
Dämmmaterial
Dämmstoffdicke
Ausführung der Außenfläche
Rohrdurchmesser
Luftströmung um das Bauteil herum
Verfügbarer Freiraum
Einbauqualität

Eine Erhöhung der Dämmstoffdicke kann den Wärmewiderstand verbessern, doch bei Anwendungen im Automobilbereich bestehen oft strenge Platzbeschränkungen.

Daher sollte die Isolierung entsprechend der tatsächlichen Fahrzeugkonfiguration ausgelegt werden.

Isolierung von Abgasrohren in kompakten Motorräumen

In modernen Fahrzeugen sind oft mehrere Systeme auf begrenztem Raum im Motorraum untergebracht.

Das Abgasrohr kann sich in unmittelbarer Nähe zum Ansaugsystem, zu elektrischen Leitungen, Schläuchen oder anderen Bauteilen befinden.

Dies schafft eine anspruchsvolle thermische Umgebung.

Ein maßgeschneidertes Dämmsystem kann um das Auspuffrohr herum konstruiert werden, wobei der von benachbarten Bauteilen benötigte Freiraum gewahrt bleibt.

Dies ist besonders nützlich bei Turbomotoren, bei denen Auspuff- und Ansaugsystem relativ nahe beieinander liegen können.

Die Dämmung des Auspuffrohrs kann dazu beitragen, die auf benachbarte Bauteile einwirkende Strahlungswärme zu reduzieren.

Maßgeschneiderte Isolierung für Kfz-Abgasrohre

Universelle Isolierprodukte können nicht immer der Geometrie einer Fahrzeugabgasanlage gerecht werden.

Ein maßgeschneidertes Isolierprodukt für Kfz-Abgasrohre kann entsprechend der tatsächlichen Komponente gefertigt werden.

Zu den Konstruktionsangaben können gehören:

Rohrdurchmesser
Rohrlänge
Biegeradius
Geometrie der Rohrbögen
Flanschabmessungen
Sensorpositionen
Befestigungspunkte für Schellen
Befestigungshalterungen
Betriebstemperatur
Verfügbarer Freiraum

Bei komplexen Abgassystemen können mehrere Abschnitte verwendet werden.

Dies erleichtert die Montage und ermöglicht es, einzelne Abschnitte bei der Fahrzeugwartung zu entfernen.

Abnehmbare Isolierung für Kfz-Abgasrohre

Die Wartung ist ein wichtiger Aspekt bei der Konstruktion von Isolierungen für Kfz-Abgassysteme.

Abgasrohre, Turbolader, Sensoren und andere Komponenten müssen möglicherweise regelmäßig überprüft oder ausgetauscht werden.

Eine abnehmbare Isolierung ermöglicht es Technikern, Zugang zu den Abgaskomponenten zu erhalten, ohne das gesamte Isolierungssystem zu zerstören.

Mögliche Befestigungsmethoden sind:

Edelstahldraht
Edelstahlbänder
Schnallen
Haken
Schnürsysteme
Mechanische Verschlüsse

Das Befestigungssystem kann entsprechend der Geometrie und den zu erwartenden Betriebsbedingungen ausgewählt werden.

Auspuffrohrisolierung für Fahrzeuge mit Turbomotoren

Turbomotoren können besonders hohe Abgastemperaturen erzeugen.

Das Auspuffrohr oder die Abgasleitung kann daher zu einer der wichtigsten Wärmequellen im Motorraum werden.

Die Wärme aus der Abgasanlage kann sich auf nahegelegene Bauteile auswirken:

Luftansaugkomponenten
Kabelbäume
Sensoren
Komponenten des Kraftstoffsystems
Bremskomponenten
Kühlkomponenten
Gummiteile

Hochtemperatur-Auspuffrohrisolierungen für Kraftfahrzeuge können um diese Bereiche herum ausgelegt werden, um die Strahlungswärme zu kontrollieren.

Für Anwendungen mit höheren Temperaturen können anstelle von herkömmlichem Glasfasergewebe Konstruktionen aus Quarz- oder Keramikfasern in Betracht gezogen werden.

Auspuffrohrisolierung für Dieselmotoren

Auch Diesel-Abgassysteme erfordern ein effektives Wärmemanagement, insbesondere bei Turbomotoren und Anwendungen mit hoher Belastung.

Abgasrohre von Dieselmotoren können in unmittelbarer Nähe zu Schläuchen, Kabelbäumen, Sensoren und anderen Bauteilen verlegt sein.

Ein maßgeschneidertes Dämmsystem kann entsprechend der Abgastemperatur und der Fahrzeugkonfiguration entwickelt werden.

Der gleiche Ansatz lässt sich auf gewerbliche Dieselfahrzeuge und Spezialfahrzeuge anwenden.

Überlegungen zur Dämmstoffdicke

Die Dämmstoffdicke sollte nicht unabhängig vom Fahrzeuglayout gewählt werden.

Eine dickere Dämmschicht bietet in der Regel einen höheren Wärmewiderstand, vergrößert jedoch auch den Gesamtaußendurchmesser des gedämmten Auspuffrohrs.

Dies kann zu einem Problem werden, wenn das Auspuffrohr in der Nähe folgender Bauteile verlegt wird:

Karosserieteile
Fahrwerkskomponenten
Kabel
Schläuche
Aufhängungskomponenten
Hitzeempfindliche Geräte

Das Ziel besteht darin, die erforderliche thermische Leistung innerhalb des verfügbaren Einbauraums zu erreichen.

Aus diesem Grund ist eine maßgeschneiderte Isolierungskonstruktion für Automobilanwendungen oft praktischer als die einfache Auswahl des dicksten verfügbaren Materials.

Auspuffrohrisolierung für Nachrüstanwendungen im Automobilbereich

Eine Auspuffrohrisolierung kann auch bei einem bestehenden Fahrzeug nachgerüstet werden.

Nachrüstanwendungen können erforderlich werden, wenn:

die Temperaturen im Motorraum zu hoch sind
nahegelegene Bauteile zu starker Hitze ausgesetzt sind
die Abgasanlage modifiziert wurde
ein Turbolader aufgerüstet wurde
Das Fahrzeug auf einen anderen Motor umgerüstet wurde
Der vorhandene Wärmeschutz verschlissen ist
Ein zusätzliches Abwärmemanagement erforderlich ist

Anhand von Maßen und Fotos der eingebauten Abgasanlage lässt sich eine maßgeschneiderte Dämmlösung entwickeln.

Dadurch kann die Dämmung genau an die vorhandene Abgasanlagenkonfiguration angepasst werden.

Leitfaden zur Auswahl von Abgasrohrdämmungen für Kraftfahrzeuge

Vor der Auswahl einer Isolierung sollten die folgenden Parameter bewertet werden:

Parameter Konstruktionsaspekte
Abgastemperatur Bestimmt die Materialanforderungen
Spitzentemperatur Legt die maximale Temperaturbelastbarkeit fest
Rohrdurchmesser Bestimmt die Abmessungen der Isolierung
Rohrgeometrie Definiert das Isolierungsmuster
Verfügbarer Freiraum Begrenzt die Isolierungsdicke
Nahegelegene Bauteile Ermittelt die Anforderungen an den Wärmeschutz
Vibrationen Beeinflussen die Befestigungsauslegung
Wartung Bestimmt die abnehmbare Bauweise
Umgebungsbedingungen Beeinflussen die Auswahl des Außenmaterials
Erforderliche thermische Leistung Hilft bei der Festlegung des Isolieraufbaus

Diese Informationen bieten eine praktische Grundlage für die Auswahl der geeigneten Isolierung für Kfz-Auspuffrohre.

Hersteller von maßgeschneiderten Abgasrohrisolierungen für Kraftfahrzeuge

BSTFLEX fertigt maßgeschneiderte Abgasrohrisolierungen für Kraftfahrzeuge sowie Wärmeschutzprodukte für Hochtemperatur-Abgassysteme.

Es können Lösungen für Abgasrohre, Fallrohre, Krümmer, Abgasleitungen und andere Hochtemperatur-Komponenten in Kraftfahrzeugen entwickelt werden.

Je nach Anwendungsbereich können als Materialien Glasfaser, Siliziumdioxid, Keramikfaser, aluminisiertes Gewebe, silikonbeschichtete Glasfaser und andere Hochtemperaturtextilien zum Einsatz kommen.

Die Isolierung kann in kundenspezifischen Längen, Durchmessern, Dicken und Querschnittskonfigurationen hergestellt werden.

Zudem können Öffnungen für Sensoren, Schellen, Halterungen und Anschlussstellen integriert werden.

Für ein Projekt zur Isolierung von Auspuffrohren im Automobilbereich können Kunden die Abmessungen der Bauteile, Fotos, Zeichnungen, die Betriebstemperatur sowie den verfügbaren Einbauraum bereitstellen.

Auf der Grundlage dieser Anforderungen kann BSTFLEX eine maßgeschneiderte Isolierungskonstruktion entwickeln, die speziell auf die jeweilige Auspuffanlage im Automobilbereich zugeschnitten ist.
