Isoliermaterial für Auspuffrohre für Hochtemperaturanwendungen

{{{sourceTextContent.subTitle}}}

Isoliermaterial für Auspuffrohre

{{{sourceTextContent.description}}}

Das Isoliermaterial für Abgasrohre bestimmt, wie effektiv ein Isolierungssystem die Wärme um ein heißes Abgasrohr herum regulieren kann. Das richtige Material muss der Betriebstemperatur standhalten und gleichzeitig den erforderlichen Wärmewiderstand, die Flexibilität, die Haltbarkeit sowie die erforderlichen Montageeigenschaften aufweisen.

Abgassysteme kommen in Kraftfahrzeugen, Dieselmotoren, Generatoren, Schiffsausrüstung und Industrieanlagen zum Einsatz. Obwohl die Anwendungsbereiche unterschiedlich sind, haben sie eine gemeinsame Herausforderung im Bereich des Wärmemanagements: Heiße Abgasleitungen können erhebliche Wärme an die Umgebung abgeben.

Bei der Auswahl eines Dämmmaterials geht es daher nicht einfach nur darum, die höchste Temperaturbeständigkeit zu wählen. Das Material muss auf die tatsächliche Abgastemperatur, den verfügbaren Einbauraum, die Rohrgeometrie, Vibrationen, Wartungsanforderungen und Umgebungsbedingungen abgestimmt sein.

Zu den gängigen Dämmstoffen für Abgasrohre zählen Glasfaser, Siliziumdioxid, Keramikfaser und reflektierende Hochtemperaturgewebe. Diese Materialien können einzeln verwendet oder zu einer mehrschichtigen Dämmmatte oder einer passgenauen Abgasrohrummantelung kombiniert werden.

BSTFLEX fertigt maßgeschneiderte Abgasdämmungslösungen unter Verwendung verschiedener Hochtemperaturmaterialien entsprechend den Anforderungen des Abgassystems.

Was zeichnet ein gutes Isoliermaterial für Abgasrohre aus?

Ein geeignetes Isoliermaterial für Abgasrohre muss mehrere Funktionen gleichzeitig erfüllen.

Erstens muss es der Betriebstemperatur des Abgasrohrs standhalten.

Zweitens muss es einen ausreichenden Wärmewiderstand bieten, um die Wärmeübertragung zu reduzieren.

Drittens sollte das Material mit den physikalischen Bedingungen im Umfeld der Abgasanlage kompatibel sein.

Je nach Anwendungsfall sind folgende Eigenschaften wichtig:

Hohe Temperaturbeständigkeit
Geringe Wärmeleitfähigkeit
Flexibilität
Thermische Stabilität
Beständigkeit gegen wiederholtes Erhitzen und Abkühlen
Mechanische Beständigkeit
Geeigneter Oberflächenschutz
Kompatibilität mit dem verfügbaren Einbauraum
Einfache Verarbeitung
Wartungsfreundlichkeit

Kein einzelnes Material bietet die beste Lösung für jede Abgasanlage.

Die Auswahl sollte bei den tatsächlichen Betriebsbedingungen ansetzen.

Glasfaser als Dämmmaterial für Abgasanlagen

Glasfaser ist eines der am häufigsten verwendeten Materialien für die Hochtemperaturdämmung.

Glasfasergewebe kann als Außenlage, Innenlage oder Schutzgewebe innerhalb einer Abgasdämmkonstruktion verwendet werden. Glasfaserdämmung kann auch als thermischer Kern eingesetzt werden.

Durch die Kombination aus Flexibilität, Temperaturbeständigkeit und Kosteneffizienz eignet sie sich für viele Anwendungen im Bereich der Abgasleitungen.

Konstruktionen auf Glasfaserbasis können eingesetzt werden für:

Auspuffrohre
Auspuffleitungen
Auspuffanlagen für Generatoren
Dieselmotor-Auspuffanlagen
Kfz-Auspuffanlagen
Auspuffleitungen in der Schifffahrt
Industrielle Heißrohrleitungen

Die spezifische Temperaturbeständigkeit hängt von der Qualität und dem Aufbau des Glasfasermaterials ab.

Glasfaser eignet sich daher, wenn die Betriebstemperatur innerhalb des vom Hersteller angegebenen Bereichs liegt.

Silica-Isoliermaterial für Abgasrohre

Silica wird für Anwendungen eingesetzt, die eine höhere Temperaturbeständigkeit erfordern.

Silica-Gewebe und Silica-Isolierungen können eine höhere Temperaturbeständigkeit bieten als viele herkömmliche Glasfaserkonstruktionen.

Dadurch eignet sich Siliziumdioxid für den Einsatz an anspruchsvollen Abgaskomponenten wie:

Hochtemperatur-Abgasrohre
Abgasabschnitte von Turboladern
Auspuffkrümmer
Hochleistungs-Motorabgassysteme
Abgaskomponenten von Dieselmotoren
Abgassysteme für Schiffsmotoren

Siliziumdioxid kann als Bestandteil einer abnehmbaren Isoliermatte oder einer fest montierten Abgasrohrhülle verwendet werden.

Die endgültige Konstruktion sollte dennoch entsprechend der tatsächlichen Bauteil-Temperatur ausgewählt werden, anstatt sich ausschließlich auf die maximale Temperaturbeständigkeit des Materials zu verlassen.

Keramikfaser zur Isolierung von Auspuffrohren

Keramikfaser ist ein weiteres Hochtemperatur-Isoliermaterial, das in anspruchsvollen Abgasanwendungen zum Einsatz kommt.

Ihr Hauptvorteil ist ihre Fähigkeit, bei erhöhten Temperaturen für Wärmeisolierung zu sorgen.

Keramikfaser kann als Kern einer mehrschichtigen Abgasisoliermatte verwendet werden.

Typische Anwendungsbereiche sind:

Hochtemperatur-Motorabgasanlagen
Turboladersysteme
Abgaskrümmer
Industriemotoren
Generatoren
Dieselabgassysteme
Schiffsabgaskomponenten

Da Konstruktionen aus Keramikfaser eine erhebliche Wärmebeständigkeit bieten, eignen sie sich besonders dort, wo hohe Abgastemperaturen herrschen und die Wärmeübertragung kontrolliert werden muss.

Die Isolierung sollte durch eine geeignete Gewebekonstruktion geschützt werden, wenn die Anwendung Handhabung, Vibrationen oder mechanischen Kontakt beinhaltet.

Aluminisiertes Abgasdämmmaterial

Aluminisiertes Gewebe wird häufig als reflektierende Außenschicht eines Abgasdämmsystems verwendet.

Seine Hauptfunktion unterscheidet sich von der des Dämmkerns.

Anstatt den gesamten Wärmewiderstand selbst zu übernehmen, kann die reflektierende Oberfläche dazu beitragen, die Strahlungswärme zu regulieren.

Eine aluminisierte Außenfläche kann daher mit einem Isolierkern wie Glasfaser, Quarzfaser oder Keramikfaser kombiniert werden.

Dieser mehrschichtige Ansatz kann sinnvoll sein, wenn sich das Abgassystem in der Nähe von wärmeempfindlichen Geräten befindet.

Typische Anwendungsbereiche sind:

Motorräume in Kraftfahrzeugen
Turboladersysteme
Dieselmotoren
Stromaggregate
Schiffsmaschinenräume
Industrielle Abgassysteme

Die tatsächliche Leistung hängt eher von der gesamten Baugruppe als vom reflektierenden Gewebe allein ab.

Silikonbeschichtetes Glasfasergewebe

Silikonbeschichtetes Glasfasergewebe wird häufig verwendet, wenn die Isolierung eine flexible und langlebige Außenfläche benötigt.

Das Glasfaser-Substrat sorgt für Hochtemperaturbeständigkeit, während die Silikonbeschichtung die Handhabungseigenschaften verbessert und das Gewebe schützt.

Dieses Material eignet sich für abnehmbare Isoliermatten, die wiederholt angebracht und entfernt werden.

Zu den Anwendungsbereichen gehören:

Abgasrohre
Abgasbögen
Turboladerisolierung
Abgassysteme von Generatoren
Schiffsabgaskomponenten
Heiße Rohrleitungen in der Industrie

Die Eignung des Materials sollte anhand der Temperatur der Außenfläche und nicht anhand der Temperatur der Abgase im Inneren des Rohrs beurteilt werden.

Isolationsmaterial für Auspuffrohre vs. Isolationskern

Ein wichtiger Unterschied besteht zwischen dem Material, das als Isolationskern verwendet wird, und dem Material, das als Außenhülle dient.

Der Isolierkern ist in erster Linie für den Wärmewiderstand verantwortlich.

Die Außenhülle bietet mechanischen Schutz und kann zudem zur Steuerung der Strahlungswärme beitragen.

Beispielsweise könnte eine maßgeschneiderte Isoliermatte für Auspuffrohre folgende Komponenten kombinieren:

Schicht Mögliches Material Hauptfunktion
Außenhülle Aluminisiertes Gewebe Reflektierende Wärmesteuerung
Äußeres Textil Glasfasergewebe Mechanischer Schutz
Isolationskern Glasfaser Wärmewiderstand
Hochtemperaturkern Quarz- oder Keramikfaser Hochtemperaturisolierung
Innenschicht Hochtemperaturgewebe Schützt die Isolierung
Befestigung Edelstahlbeschläge Sichert die Isoliermatte

Durch diesen Schichtaufbau lässt sich das Isolationssystem speziell auf die jeweilige Anwendung abstimmen, anstatt für alle Anforderungen auf ein einziges Material zurückzugreifen.

So wählen Sie das Isolationsmaterial für Auspuffrohre aus

Der erste zu bestimmende Parameter ist die tatsächliche Betriebstemperatur des Auspuffrohrs.

Die Dauertemperatur sollte von der Höchsttemperatur unterschieden werden.

Diese Unterscheidung ist wichtig, da in einer Abgasanlage gelegentlich Temperaturen auftreten können, die deutlich über der normalen Betriebstemperatur liegen.

Als Nächstes ist die erforderliche thermische Leistung zu berücksichtigen.

Wenn das Ziel darin besteht, die Oberflächentemperatur deutlich zu senken, spielen die Dämmstärke und das Material des thermischen Kerns eine wichtige Rolle.

Anschließend sollte der verfügbare Einbauraum bewertet werden.

Ein Material mit hervorragender Wärmebeständigkeit ist möglicherweise nicht die beste Wahl, wenn die erforderliche Dämmstärke nicht um das Rohr herum passt.

Weitere zu berücksichtigende Faktoren sind Vibrationen, Feuchtigkeit, mechanischer Kontakt und Wartungsanforderungen.

Zu den wichtigsten Auswahlkriterien gehören:

Dauerhafte Abgastemperatur
Maximale Abgastemperatur
Erforderliche Senkung der Oberflächentemperatur
Rohrdurchmesser
Verfügbarer Freiraum
Dämmstoffdicke
Rohrgeometrie
Vibrationen
Umgebungsbedingungen
Wartungsanforderungen

Dämmstoffe für Abgasrohre in der Automobilindustrie

Abgassysteme in Kraftfahrzeugen unterliegen oft strengen Platzbeschränkungen.

Ein gedämmtes Rohr kann in unmittelbarer Nähe von Kabelbäumen, Schläuchen, Karosserieteilen, Ansaugkomponenten und anderen wärmeempfindlichen Bauteilen verlaufen.

Aus diesem Grund muss das Dämmmaterial eine angemessene thermische Leistung bieten, ohne übermäßig viel Platz einzunehmen.

Glasfaser kann für viele Anwendungen mit moderaten Temperaturen geeignet sein.

Für Bereiche mit höheren Temperaturen kommen Siliziumdioxid- oder Keramikfasern in Betracht.

Ein reflektierendes Außengewebe kann hinzugefügt werden, wenn die Kontrolle der Strahlungswärme besonders wichtig ist.

Die Materialkombination sollte entsprechend dem jeweiligen Fahrzeug und der jeweiligen Abgasanlagenkonfiguration ausgewählt werden.

Isoliermaterial für Abgasrohre bei Dieselmotoren

Abgassysteme von Dieselmotoren können unter anhaltend hohen Temperaturen betrieben werden, insbesondere bei hoher Belastung.

Abgasrohre, Krümmer und Turboladerauslässe erfordern unter Umständen einen Wärmeschutz, um die Wärmeübertragung auf benachbarte Bauteile zu begrenzen.

Ein maßgeschneidertes Dämmsystem kann einen Hochtemperaturkern mit einem strapazierfähigen Außengewebe kombinieren.

Bei Dieselanwendungen sollten auch Vibrationen und Temperaturwechselbeanspruchungen berücksichtigt werden, da die Dämmung möglicherweise während des Dauerbetriebs des Motors installiert bleibt.

Dämmmaterial für Abgasleitungen von Generatoren

Abgassysteme von Generatoren sind ein weiterer häufiger Anwendungsbereich.

Bei Dieselgeneratoren können heiße Abgasleitungen in der Nähe des Motorraums, elektrischer Geräte oder struktureller Bauteile verlegt sein.

Eine Isolierung kann dazu beitragen, die Temperatur in diesen Bereichen zu regulieren.

Je nach Generatorausführung können Glasfaser, Siliziumdioxid oder Keramikfaser als Isolierkern gewählt werden.

Eine abnehmbare Mantelkonstruktion kann zudem die Wartungsarbeiten rund um das Abgasrohr und den Schalldämpfer vereinfachen.

Isoliermaterial für Abgasleitungen in Schiffsanwendungen

Bei Schiffsabgassystemen kommen zusätzliche Aspekte wie beengte Platzverhältnisse im Maschinenraum, Vibrationen, Feuchtigkeit und eingeschränkter Wartungszugang hinzu.

Ein Isolierungssystem für Schiffsabgasanlagen erfordert daher möglicherweise eine Kombination aus Hochtemperaturisolierung und einem strapazierfähigen Außengewebe.

Für anspruchsvolle Hochtemperaturbereiche können Quarz- oder Keramikfasern verwendet werden, während Konstruktionen auf Glasfaserbasis für andere Bereiche geeignet sein können.

Das Befestigungssystem sollte ebenfalls unter Berücksichtigung der zu erwartenden Vibrationen und Wartungsbedingungen ausgewählt werden.

Isoliermaterial für Abgasrohre in industriellen Anwendungen

Auch Industriemotoren, Prozessanlagen und Stromerzeugungssysteme können eine thermische Isolierung der Abgasrohre erfordern.

Im Gegensatz zu Anwendungen im Automobilbereich können industrielle Abgasleitungen größere Durchmesser und längere gerade Abschnitte aufweisen.

Bei der Auslegung der Isolierung können daher größere abnehmbare Abschnitte oder segmentierte Isoliermatten zum Einsatz kommen.

Bei industriellen Anwendungen sollten bei der Materialauswahl die Dauerbetriebstemperatur, die Lebensdauer, die Zugänglichkeit und die Wartungsintervalle berücksichtigt werden.

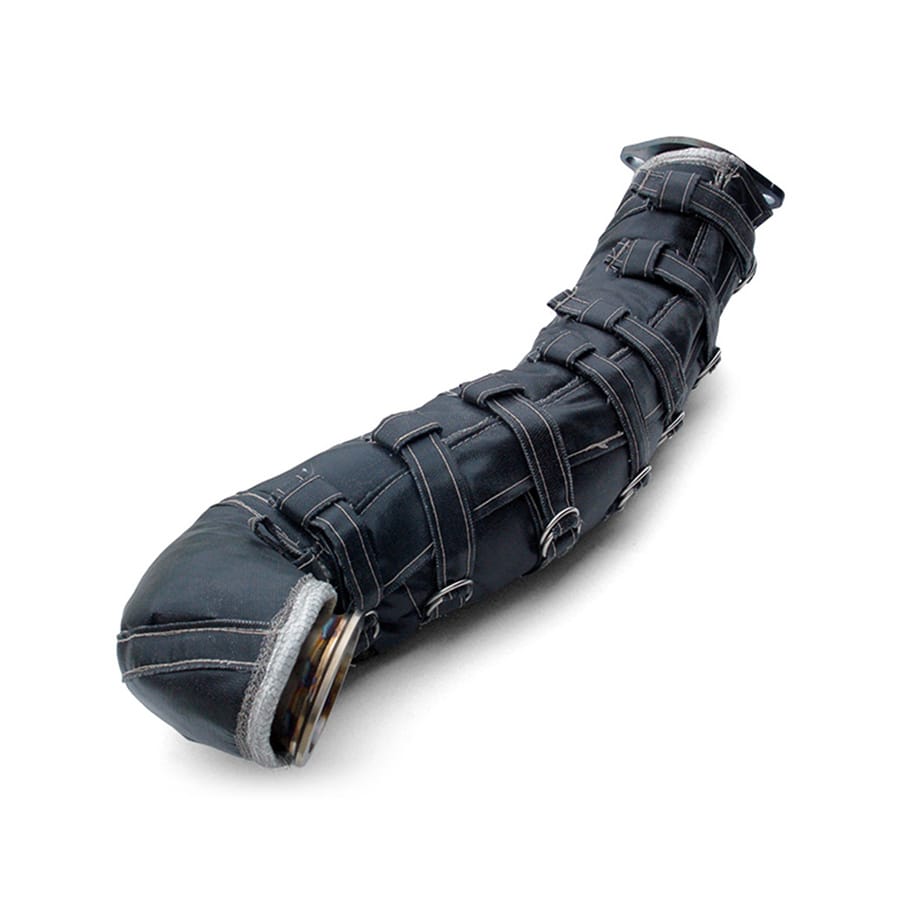

Abnehmbare Abgasrohrdämmung

Das Dämmmaterial ist nur ein Teil des Systems.

Bei Abgasrohren, die regelmäßig überprüft werden müssen, kann eine abnehmbare Konstruktion die Wartung der Dämmung erheblich erleichtern.

Eine abnehmbare Isoliermatte lässt sich öffnen oder vom Rohr abnehmen, ohne die Isolierung zu beschädigen.

Dies ist besonders nützlich im Bereich von:

Abgasflanschen
Inspektionsstellen
Sensoren
Schellen
Dehnungsfugen
Turboladeranschlüssen
Auspuffkrümmern

Je nach Anwendung können verschiedene Befestigungssysteme integriert werden.

Edelstahldraht, Bänder, Schnallen und Schnürsysteme sind mögliche Optionen.

Warum die Auswahl des maßgeschneiderten Auspuffdämmmaterials entscheidend ist

Standard-Dämmprodukte basieren oft auf einer begrenzten Auswahl an Abmessungen und Betriebsbedingungen.

Tatsächliche Auspuffanlagen variieren erheblich.

Zwei Rohre mit demselben Durchmesser erfordern möglicherweise völlig unterschiedliche Dämmkonstruktionen, da eines bei einer höheren Temperatur betrieben wird oder deutlich weniger Freiraum um sich herum hat.

Durch die maßgeschneiderte Materialauswahl lässt sich die Isolierung optimal an die jeweilige Anwendung anpassen.

Die endgültige Auslegung kann folgende Faktoren berücksichtigen:

Temperatur
Geometrie
Freiraum
Isolierungsdicke
Anforderungen an die Außenfläche
Vibrationen
Wartung
Montageverfahren

Dieser Ansatz vermeidet es, Isolierungen allein auf der Grundlage einer allgemeinen Temperaturklasse auszuwählen.

Auswahlübersicht für Dämmmaterialien für Abgasrohre

Material Typische Funktion Hauptvorteil
Glasfaser Gewebe oder Dämmkern Flexibel und kostengünstig
Quarz Gewebe oder Dämmkern Hohe Temperaturbeständigkeit
Keramikfaser Dämmkern Hohe thermische Beständigkeit
Aluminisiertes Gewebe Außenhülle Reflektierende Strahlungswärmeregulierung
Silikonbeschichtetes Glasfasergewebe Außenhülle Flexible und langlebige Oberfläche
Edelstahl Befestigungselemente Mechanische Halterung

Der tatsächliche Temperaturbereich und die Eignung müssen für die jeweils ausgewählte Qualität und Bauweise bestätigt werden.

Hersteller von maßgeschneiderten Auspuffrohr-Isolierungen

BSTFLEX fertigt maßgeschneiderte Auspuffrohr-Isolierungssysteme unter Verwendung verschiedener Hochtemperaturmaterialien entsprechend den Anwendungsanforderungen.

Die verfügbaren Konstruktionen können Glasfaser, Silikat, Keramikfaser, aluminisiertes Gewebe, silikonbeschichtete Glasfaser und andere Hochtemperaturtextilien enthalten.

Die Isolierung kann als passgenaue Rohrummantelung, abnehmbare Isoliermatten oder als segmentierte Isolierbaugruppen hergestellt werden.

Maßgeschneiderte Abmessungen, Dicken, Öffnungen und Befestigungssysteme können für Abgassysteme in den Bereichen Automobil, Dieselmotoren, Generatoren, Schifffahrt und Industrie entwickelt werden.

Für die Materialauswahl können Kunden die Abgastemperatur, die Rohrmaße, Bauteilzeichnungen oder Fotos, den verfügbaren Einbauraum sowie die geforderte thermische Leistung angeben.

Auf der Grundlage dieser Parameter können das geeignete Isoliermaterial und die geeignete Konstruktion für die jeweilige Anwendung ausgewählt werden.
