Auspuffrohr-Isolierung und Hitzeschild zum Schutz vor hohen Temperaturen

{{{sourceTextContent.subTitle}}}

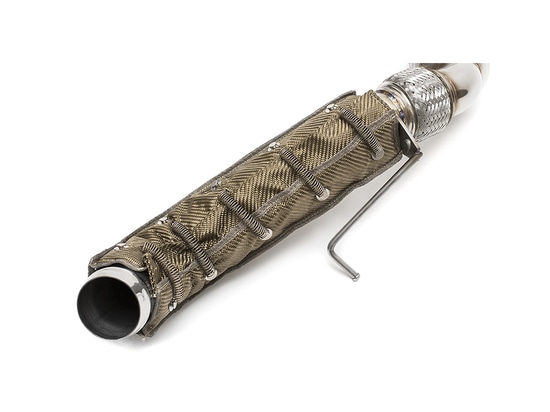

Hitzeschild zur Isolierung des Auspuffrohrs

{{{sourceTextContent.description}}}

Wärmeschild zur Isolierung von Auspuffrohren für den Schutz vor hohen Temperaturen
Kombination aus Wärmeisolierung und Schutz vor Strahlungswärme

Ein Wärmeschild zur Isolierung von Auspuffrohren dient dazu, die von Hochtemperatur-Auspuffrohren erzeugte Wärme zu regulieren und gleichzeitig die Wärmeübertragung auf benachbarte Bauteile, Kabel, Schläuche, Strukturen und Geräte zu begrenzen.

Im Gegensatz zu einem herkömmlichen Hitzeschild aus Metall, das hauptsächlich Strahlungswärme abhält, kann ein isoliertes Hitzeschild eine Wärmedämmschicht direkt um das Auspuffrohr herum enthalten. Dies schafft eine umfassendere Lösung für das Wärmemanagement bei Systemen, bei denen sowohl die Rohrtemperatur als auch die Wärmeeinwirkung auf die Umgebung kontrolliert werden müssen.

Für Industriemotoren, Generatoren, Fahrzeuge, Schiffsmotoren, Turboladersysteme und andere Hochtemperaturanlagen kann der geeignete isolierte Hitzeschild unter Berücksichtigung der tatsächlichen Rohrgeometrie, der Betriebstemperatur, des Einbauraums und der Wartungsanforderungen konstruiert werden.

Was ist ein isolierter Hitzeschild für Auspuffrohre?

Ein Hitzeschild zur Isolierung von Auspuffrohren ist eine Wärmeschutzvorrichtung, die um ein Auspuffrohr herum oder direkt daran angebracht wird.

Sein Aufbau kann mehrere Funktionsschichten umfassen:

Schicht Typische Funktion
Außenhülle Mechanischer Schutz und Beständigkeit gegenüber der Umgebung
Reflektierende Schicht Reduziert die Strahlungswärmeübertragung
Isolierschicht Begrenzt die leitende und konvektive Wärmeübertragung
Innengewebe Schützt die Isolierung vor direktem Kontakt mit dem Auspuffrohr
Befestigungssystem Ermöglicht eine sichere Installation und, falls erforderlich, den Ausbau

Der genaue Aufbau hängt von der jeweiligen Anwendung ab.

Manche Systeme erfordern eine flexible, abnehmbare Hülle. Andere verwenden möglicherweise eine Manschette, eine Umhüllung, einen starren Schutz oder eine Kombination aus Dämm- und reflektierenden Materialien.

Das Ziel besteht nicht einfach darin, das Auspuffrohr abzudecken. Der isolierende Hitzeschutz muss die Wärme regulieren, ohne die Bewegung des Rohrs, Inspektionen, Wartungsarbeiten oder andere Komponenten zu beeinträchtigen.

Warum Isolierung und Hitzeschutz kombinieren?

Auspuffanlagen können mehrere verschiedene Wärmeübertragungswege erzeugen.

Das Rohr selbst erreicht eine hohe Temperatur und überträgt Wärme durch direkten Kontakt mit umgebenden Strukturen. Gleichzeitig strahlt die heiße Oberfläche Wärmeenergie in Richtung benachbarter Bauteile ab.

Ein herkömmlicher Hitzeschutz wirkt in erster Linie der Strahlungswärme entgegen.

Eine Dämmschicht reguliert die Temperatur der Abgasrohr-Oberfläche und reduziert die Wärmeübertragung durch das Dämmsystem.

Die Kombination beider Funktionen kann daher einen umfassenderen Wärmeschutz bieten.

Dies ist besonders nützlich, wenn ein Abgasrohr in der Nähe folgender Komponenten verläuft:

Elektrische Leitungen
Hydraulikschläuche
Kraftstoffleitungen
Kunststoffkomponenten
Sensoren
Motorabdeckungen
Verbundstrukturen
Für den Bediener zugängliche Bereiche
Angrenzende Abgaskomponenten
Ausrüstung im Maschinenraum

Die technische Anforderung besteht oft darin, eine kontrollierte thermische Barriere um das Abgassystem herum zu schaffen, anstatt lediglich eine reflektierende Metallplatte anzubringen.

Wie funktioniert ein Hitzeschild zur Isolierung von Abgasrohren?

Das System nutzt eine Kombination aus Isolierung und Wärmereflexion.

Die Isolierschicht erhöht den Wärmewiderstand zwischen dem heißen Abgasrohr und der Außenfläche. Dadurch gelangt weniger Wärme an die Außenseite des Schutzsystems.

Eine reflektierende Außenschicht kann dann einen Teil der Strahlungsenergie von benachbarten Bauteilen wegleiten.

Das Ergebnis ist eine thermische Barriere zwischen der Abgasquelle und der Umgebung.

Die Wirksamkeit des Systems hängt von mehreren Faktoren ab, darunter:

Abgastemperatur
Rohroberflächentemperatur
Dämmstoffdicke
Dämmstoff
Material der Außenhülle
Einbauraum
Umgebungstemperatur
Luftstrom um das Abgasrohr
Einwirkzeit
Erforderliche Außentemperatur

Aus diesem Grund sollte die Auswahl eines isolierenden Hitzeschilds auf der gesamten thermischen Umgebung basieren und nicht allein auf der Temperaturbeständigkeit.

Materialien für isolierende Hitzeschilde an Abgasrohren

Je nach erforderlicher Temperatur und Anwendungsbedingungen können verschiedene Materialien kombiniert werden.

Zu den gängigen Dämmstoffen zählen Glasfaser, Quarzfaser, Keramikfaser und andere Hochtemperatur-Wärmedämmstoffe.

Für die Außenhülle können Glasfasergewebe, silikonbeschichtetes Gewebe, Quarzfasergewebe, aluminisiertes Material, Edelstahlgewebe oder andere Schutzhüllen verwendet werden.

Material Typischer Vorteil
Glasfaser Flexibel und wirtschaftlich für viele Hochtemperaturanwendungen
Quarzfaser Geeignet für den Wärmeschutz bei sehr hohen Temperaturen
Keramikfaser Hohe Wärmebeständigkeit für anspruchsvolle Anwendungen
Aluminiumfolie Reflektiert Strahlungswärme und bildet eine leichte Barriere
Aluminisiertes Gewebe Kombiniert Flexibilität mit reflektierendem Wärmeschutz
Edelstahlgewebe Bietet mechanische Verstärkung und Langlebigkeit
Silikonbeschichtetes Gewebe Verleiht Flexibilität und Umweltbeständigkeit

Die endgültige Konstruktion kann aus einem Material oder mehreren Schichten bestehen.

Beispielsweise kann eine abnehmbare Auspuffisoliermatte ein hochtemperaturbeständiges Innengewebe, eine Wärmedämmung, eine reflektierende Folie und eine strapazierfähige Außenhülle kombinieren.

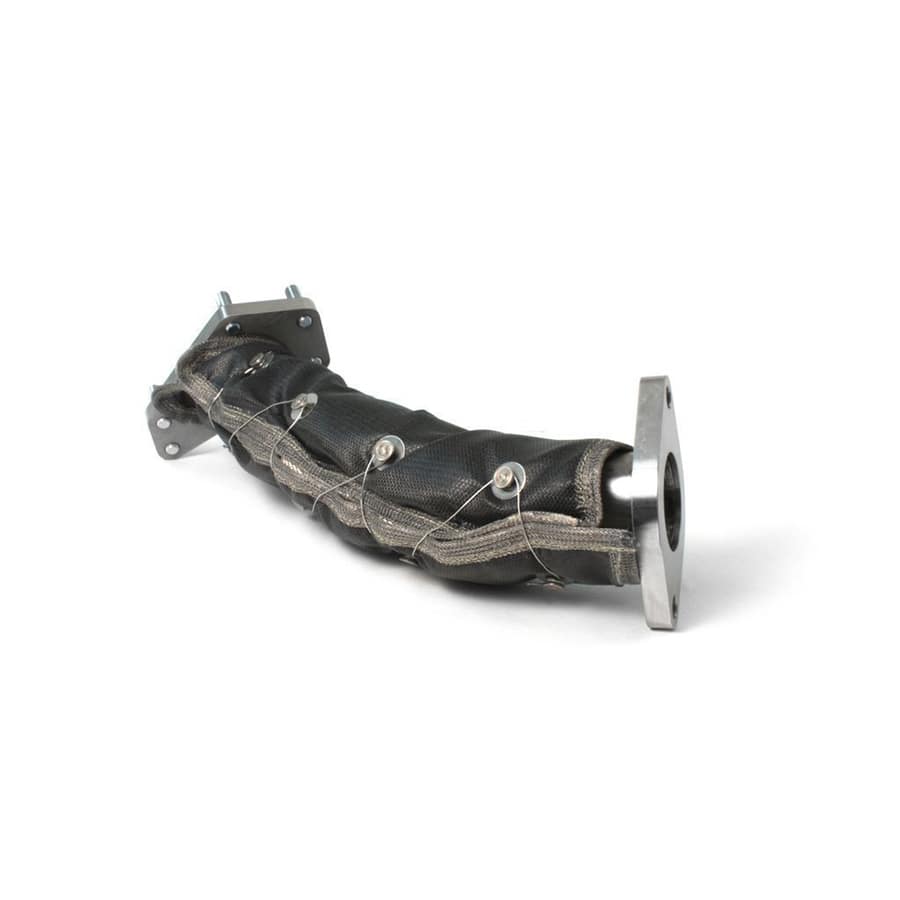

Abnehmbare Hitzeschilde zur Auspuffrohrisolierung

Abnehmbarkeit ist wichtig, wenn Auspuffkomponenten regelmäßig überprüft oder gewartet werden müssen.

Eine fest angebrachte Ummantelung muss vor Wartungsarbeiten möglicherweise aufgeschnitten werden. Ein abnehmbares Hitzeschild hingegen kann geöffnet, entfernt und wieder angebracht werden.

Dieser Ansatz ist besonders nützlich für:

Motor-Auspuffkrümmer
Turbolader
Auspuffkrümmer
Flansche
Schalldämpfer
Auspuffrohre von Dieselmotoren
Auspuffanlagen von Generatoren
Auspuffkomponenten in der Schifffahrt

Die Befestigung kann mithilfe von Riemen, Schnallen, Haken, Schnürungen, Edelstahldraht oder anderen anwendungsspezifischen Systemen erfolgen.

Die Befestigungskonstruktion sollte Vibrationen und Wärmeausdehnung berücksichtigen und gleichzeitig eine ausreichende Kompression der Dämmschicht gewährleisten.

Anwendungsbereiche für Hitzeschilde zur Isolierung von Abgasrohren
Industriemotoren

Industriemotoren arbeiten oft im Dauerbetrieb unter hohen thermischen Belastungen. Abgasleitungen können durch kompakte Geräteräume verlegt sein, in denen die Wärmeentwicklung zu einem wesentlichen Konstruktionsproblem wird.

Ein isolierter Hitzeschild kann dazu beitragen, die Außentemperaturen der Rohre zu regulieren und die Wärmebelastung benachbarter Geräte zu verringern.

Stromaggregate

Abgassysteme von Stromaggregaten enthalten in der Regel heiße Rohre, Rohrbögen, Schalldämpfer und flexible Abschnitte.

Isolierende Hitzeschilde können um diese Komponenten herum konstruiert werden, um die Wärmeabstrahlung innerhalb des Aggregatgehäuses zu reduzieren und das gesamte Wärmemanagement zu verbessern.

Abgassysteme in Kraftfahrzeugen

In Kraftfahrzeugen kann ein Schutz für Abgasrohre erforderlich sein, die sich in der Nähe von Kabelbäumen, Schläuchen, Karosserieteilen, Sensoren oder anderen temperaturempfindlichen Komponenten befinden.

Das Schutzsystem kann unter Berücksichtigung des verfügbaren Freiraums und der spezifischen Rohrgeometrie ausgelegt werden.

Schiffsmotoren

In Maschinenräumen von Schiffen ist der Platz oft begrenzt, und zahlreiche wärmeempfindliche Systeme sind in unmittelbarer Nähe zu Abgaskomponenten installiert.

Ein flexibler Hitzeschutz für die Abgasanlage kann einen lokalen Wärmeschutz bieten und gleichzeitig den Zugang für Inspektionen und Wartungsarbeiten ermöglichen.

Abgassysteme mit Turbolader

Turbolader und die dazugehörigen Abgasleitungen können besonders hohe Temperaturen erzeugen.

Ein Schutz kann im Bereich von Turbinenauslässen, Abgasbögen, Fallrohren und nahegelegenen Bauteilen erforderlich sein. Für diese Bereiche kann je nach Betriebsbedingungen ein mehrschichtiges Isolationssystem entwickelt werden.

Hitzeschild für Abgasrohre vs. Isolations-Hitzeschild

Die Begriffe werden manchmal synonym verwendet, doch die Konstruktion kann unterschiedlich sein.

Ein herkömmlicher Hitzeschild für Abgasrohre besteht in der Regel hauptsächlich aus einer Metall- oder reflektierenden Barriere, die zwischen dem heißen Rohr und einem empfindlichen Bauteil angebracht ist.

Ein isolierender Hitzeschild für Abgasrohre integriert im Allgemeinen eine Wärmedämmung in die Schutzvorrichtung.

Merkmal Herkömmlicher Hitzeschild Isolierender Hitzeschild
Schutz vor Strahlungswärme Ja Ja
Wärmedämmung Eingeschränkt Ja
Reduzierung der Oberflächentemperatur Begrenzt Höheres Potenzial
Flexible Konstruktion Anwendungsabhängig Üblich
Abnehmbare Ausführung Möglich Üblich
Komplexe Geometrie Mäßig In hohem Maße anpassbar
Zugang für Wartungsarbeiten Hängt von der Konstruktion ab Kann für den Ausbau ausgelegt werden

Keine der beiden Lösungen ist grundsätzlich besser.

Die geeignete Ausführung hängt davon ab, ob der Schwerpunkt auf Strahlungswärme, Oberflächentemperatur, verfügbarem Einbauraum oder einer Kombination dieser Faktoren liegt.

So wählen Sie den richtigen Hitzeschild für die Abgasisolierung aus

Vor der Produktspezifikation sollten mehrere technische Parameter festgelegt werden.

1. Temperatur ermitteln

Ermitteln Sie die Betriebstemperatur des Abgasrohrs und die maximal zu erwartende Temperatur.

Wählen Sie die Isolierung nicht ausschließlich anhand der Abgastemperatur aus. Die tatsächliche Rohroberflächentemperatur und die erforderliche Außentemperatur sind ebenfalls wichtig.

2. Messen Sie die Rohrgeometrie

Notieren Sie Rohrdurchmesser, Länge, Biegungen, Krümmer, Flansche, Verbindungsstellen und Anschlusspunkte.

Bei unregelmäßigen Abgassystemen können maßgefertigte Isoliermatten eine bessere Passform bieten als Standardprodukte.

3. Einbauraum prüfen

Der verfügbare Platz um das Rohr herum bestimmt die maximale Isolierdicke und die äußere Konstruktion.

Eine dickere Isolierschicht ist nicht immer praktikabel, wenn das Abgassystem in einem beengten Raum installiert ist.

4. Wartung berücksichtigen

Wenn das Rohr, der Flansch, der Sensor oder die Verbindung regelmäßig überprüft werden muss, sollte eine abnehmbare Konstruktion verwendet werden.

Separate Isoliermattenabschnitte können zudem die Wartung an komplizierten Abgasanlagen vereinfachen.

5. Vibrationen und Bewegungen berücksichtigen

Motorabgassysteme können Vibrationen, thermischer Ausdehnung und mechanischen Bewegungen ausgesetzt sein.

Der Isolier-Hitzeschild muss diesen Bedingungen standhalten, ohne sich zu lösen oder umliegende Komponenten zu beeinträchtigen.

Maßgeschneiderte Konstruktion von Isolier-Hitzeschilden für Abgasrohre

Abgassysteme weisen selten eine vollkommen einheitliche Geometrie auf.

Ein maßgeschneiderter Isolier-Hitzeschild kann so gefertigt werden, dass er sich den einzelnen Rohrabschnitten anpasst und Biegungen, Krümmer, Flansche, Halterungen, Sensoren und Anschlussstellen berücksichtigt.

Eine maßgeschneiderte Konstruktion kann zudem eine lange Abgasanlage in mehrere abnehmbare Abschnitte unterteilen.

Dies bietet mehrere Vorteile:

Bessere Anpassung an komplexe Geometrien
Reduzierung von unnötigem Material
Einfachere Installation
Einfachere Demontage
Verbesserter Zugang zu Wartungspunkten
Besseres Freiraummanagement
Gleichmäßigere thermische Abdeckung

Für OEM- und industrielle Anwendungen kann die Isoliermatte anhand von Zeichnungen, Maßen, Fotos, Mustern oder anderen technischen Anforderungen entwickelt werden.

Wärmeschutz für Abgassysteme über das Rohr hinaus

Der Zweck eines isolierenden Hitzeschilds beschränkt sich nicht darauf, die Temperatur des Abgasrohrs selbst zu senken.

Das übergeordnete Ziel besteht häufig darin, die thermischen Bedingungen rund um die Abgasanlage zu regulieren.

Durch die Steuerung der Wärmeübertragung kann das System dazu beitragen, temperaturempfindliche Komponenten zu schützen und unerwünschte Wärmeansammlungen zu reduzieren.

Dies kann insbesondere in geschlossenen Motorräumen, Generatorgehäusen, Maschinenräumen und Schiffsmaschinenräumen wichtig sein, in denen die natürliche Belüftung eingeschränkt ist.
