Neuronales Zentrum der Adif-Bahnhöfe (CNE), Madrid

{{{sourceTextContent.subTitle}}}

OPTIMAX3 auf der CNE der ADIF: eine Architektur, unbegrenzte Konfigurationsmöglichkeiten

{{{sourceTextContent.description}}}

Die besten Entwürfe sind jene, bei denen die Form kompromisslos der Funktion folgt. In einer technischen Landschaft, die oft übertechnisiert ist, sticht OPTIMAX3 als Beispiel für Kohärenz hervor: eine Architektur, die speziell dafür entwickelt wurde, sich nahtlos in komplexe, heterogene Netzwerke zu integrieren.Diese Philosophie zeigt sich am besten in Umgebungen, in denen Komplexität eher ein Werkzeug als ein Hindernis ist – insbesondere im Adif-Makroprojekt und dessen neuem „Stations Neuronal Center“ (CNE) in Valdebebas.

Adif verwaltet ein unglaublich vielfältiges Bahnhofsnetz, das von großen Knotenpunkten mit enormem Fahrgastaufkommen bis hin zu abgelegenen, unbemannten Haltepunkten reicht. Jeder Standort hat seine eigenen spezifischen Anforderungen, doch alle müssen innerhalb einer strengen hierarchischen Struktur betrieben werden. Die Herausforderung ist klar: lokale Autonomie zu gewährleisten und gleichzeitig die zentralisierte Verwaltung vom „Stations Neuronal Centre“ (CNE) in Valdebebas (Madrid) aus aufrechtzuerhalten.

[Modulare Architektur für die Eisenbahninfrastruktur]
Die Steuerung der Kommunikation über Hunderte von Punkten in einem nationalen Schienennetz erfordert eine Architektur, in der jeder Knotenpunkt unabhängig funktionieren kann, während er gleichzeitig unter Fernüberwachung steht. Die OPTIMAX3-Architektur erstreckt sich über drei Ebenen: die globale Steuerung in Valdebebas, sechs regionale Unterzentren und die einzelnen Bahnhöfe. Diese kaskadierende Struktur gewährleistet einen konsistenten Datenfluss und garantiert gleichzeitig die lokale Betriebsfähigkeit – selbst bei Ausfall der globalen Konnektivität. Es handelt sich um eine robuste, IP-basierte Lösung, bei der Zuverlässigkeit, Redundanz und nahtlose IT-Integration im Vordergrund stehen.

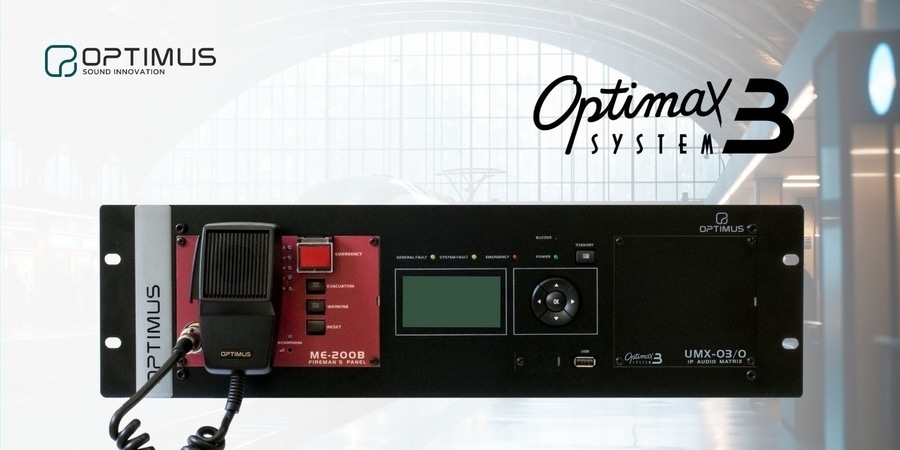

[UMX-03: Die zentrale Schaltstelle des Systems]
Das Herzstück von OPTIMAX3 ist die digitale Audiomatrix UMX-03. Ausgestattet mit einem redundanten IP-Backbone verwaltet diese Zentraleinheit gleichzeitig vier eingehende und ausgehende IP-Audiokanäle und verfügt zudem über einen internen 16-Kanal-Bus für die lokale Verarbeitung. Ihr Design ermöglicht die direkte Integration in Brandmeldeanlagen über drei überwachte Eingangskontakte, drei potentialfreie Ausgänge und einen ausfallsicheren Relaisausgang. Der interne Speicher mit 32 GB speichert Nachrichten im MP3-, WAV- oder Ogg-Vorbis-Format und gewährleistet so eine sofortige Ausstrahlung unabhängig vom Netzwerkstatus. Die Matrix bietet zudem eine kontinuierliche Überwachung der Leitungen und Leistungsverstärker und unterstützt über ihren CAN-Bus Sekundäreinheiten, Mikrofonkonsolen und Geräuschsensoren.

[IF-822ETH / IF-804ETH: Flexible Verteilung]
Für Standorte, an denen ein Anschluss an ältere analoge Verstärker oder eine Audioverteilung an entfernten Punkten erforderlich ist, bieten die Schnittstellen IF-822ETH und IF-804ETH die ideale Brücke. Diese Geräte wandeln herkömmliche PA-Anlagen in IP-fähige Knoten um und empfangen Signale von IP-Konsolen, SIP-Telefonie und Hintergrundmusikkanälen. Das IF-822ETH verfügt über zwei Audioeingänge und zwei Ausgänge und eignet sich somit perfekt für Standorte, an denen lokale Mikrofone benötigt werden. Das IF-804ETH verfügt über vier Audioausgänge, die für eine maximale Verteilung optimiert sind. Beide Geräte verfügen über einen USB-Anschluss an der Vorderseite und 16 GB internen Speicher. Dies ermöglicht es Betreibern, vorhandene Geräte zu nutzen und ältere Hardware effektiv in OPTIMAX3-Knoten umzuwandeln

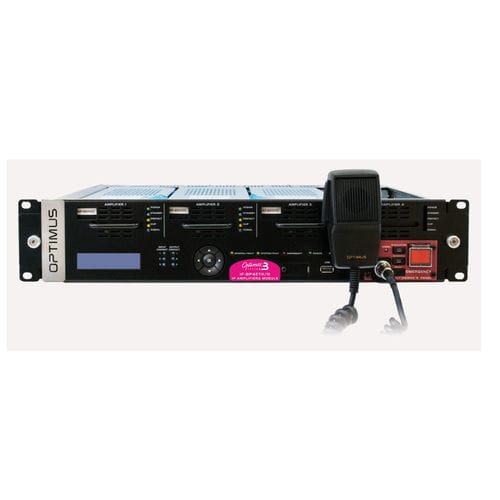

[IF-8P4ETH: Integrierte bedarfsgerechte Stromversorgung]
Wenn ein Projekt eine dezentrale Stromversorgung mit IP-Steuerung erfordert, vereint der IF-8P4ETH beides in einem einzigen Gehäuse. Er beherbergt bis zu vier hocheffiziente Class-D-Verstärker und unterstützt Konfigurationen von 60 W bis 460 W pro Kanal, einschließlich Optionen für die Reserveverstärkung. Das System überwacht kontinuierlich die A/B-Lautsprecherleitungen für jeden Verstärker. Darüber hinaus gewährleistet seine Hot-Swap-Fähigkeit, dass Wartungsarbeiten ohne Betriebsunterbrechung durchgeführt werden können. Für eine höhere Kapazität fügen IF-8P4/0E-Erweiterungseinheiten jeweils vier zusätzliche Steckplätze hinzu, wodurch die Anzahl der Zonen erhöht wird, ohne die Architektur zu verkomplizieren.

[Valdebebas (Madrid): Das neuronale Ökosystem]
Das neuronale Zentrum der Adif-Bahnhöfe in Valdebebas ist die Umsetzung dieser Architektur im großen Maßstab. Von diesem Knotenpunkt aus wird die Kommunikation im gesamten spanischen Schienennetz koordiniert, wobei jeder Bahnhof eine maßgeschneiderte OPTIMAX3-Konfiguration nutzt, die auf seine Bedürfnisse zugeschnitten ist. Große Bahnhöfe setzen auf UMX-03-Matrizen mit umfangreichen Ein- und Ausgängen sowie Steuerkonsolen. Mittelgroße Bahnhöfe nutzen IF-8P4ETH-Schnittstellen, um den Platzbedarf der Geräte zu minimieren, während kleine Haltepunkte IF-804ETH-Einheiten einsetzen, um vorhandene analoge Hardware anzusteuern. Trotz dieser Vielfalt ist jeder einzelne Knoten in dasselbe zentralisierte Management-Ökosystem integriert. Diese Fähigkeit zur lokalen Anpassung bei gleichzeitiger globaler Integration zeichnet die OPTIMAX3-Plattform aus. Es handelt sich nicht nur um Hardware, sondern um eine speziell für Eisenbahn-Workflows konzipierte Kommunikationsarchitektur, die sich auf dem Markt durch ihren hohen Grad an Anpassungsfähigkeit auszeichnet.

[Über den Schienenverkehr hinaus]
Das Adif-Projekt ist zwar unsere symbolträchtigste Fallstudie, doch die OPTIMAX3-Architektur überzeugt weit über den Schienenverkehr hinaus. Von Industrieanlagen mit mehreren Standorten über Hafeninfrastrukturen mit geteilten Terminals bis hin zu weitläufigen Unternehmensgeländen – jede Umgebung, die eine koordinierte Kommunikation zwischen verteilten Standorten erfordert, kann von dieser skalierbaren Lösung profitieren. Die Plattform schreibt kein einziges Bereitstellungsmodell vor. Sie unterstützt vollständig zentralisierte Konfigurationen, verteilte Verarbeitung an jedem Knoten oder hybride Architekturen, die zentrale Überwachung mit lokaler Ausfallsicherheit kombinieren. Die Flexibilität ist in das Design integriert und wird durch dieses nicht eingeschränkt.

[Auf Langlebigkeit ausgelegt, bereit für die Zukunft]
Bei OPTIMUS konzipieren wir für lange Lebenszyklen. Die Modularität von OPTIMAX3 ermöglicht technologische Weiterentwicklungen – neue Verstärker, aufkommende Protokolle und Hardware-Updates –, ohne dass eine komplette Systemüberholung erforderlich ist. Dieser zukunftsorientierte Ansatz ist in der Sicherheit verwurzelt. Die Plattform wurde von Grund auf so konzipiert, dass sie den EN-54-Normen entspricht, und verfügt standardmäßig über die erforderlichen Überwachungs- und Notfallmanagementfunktionen. Wir haben den Weg für die Zertifizierung geebnet – als nächsten logischen Schritt für ein System, das bereits heute den Maßstab in der Eisenbahnsicherheit setzt.
