Biogasmessung vom Abwasser zum Kraftwerk

{{{sourceTextContent.subTitle}}}

Maßstäbe, auf die es ankommt.

{{{sourceTextContent.description}}}

Zusammenfassung

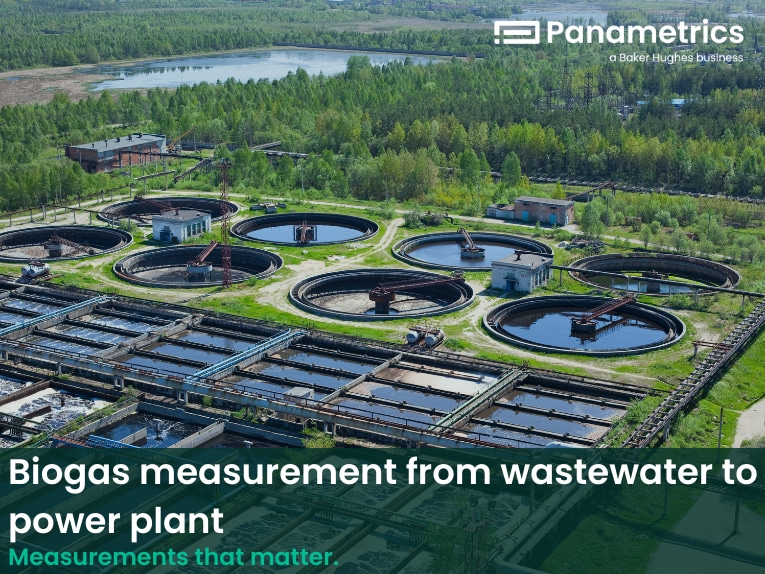

Das Stockholmer Wasserversorgungsunternehmen produziert Biogas aus seiner Abwasseranlage, das an Scandinavian Biogas zur Energieerzeugung geliefert wird. Da das Unternehmen genau messen muss, was es an die Energieanlage verkauft, beauftragte es ein Projektunternehmen mit der Entwicklung und Festlegung der besten Lösung für das Projekt.

Anwendung:

Biogas kommt aus dem Fermenter. Es ist ein Gemisch aus Methan und Kohlendioxid und wird bei sehr niedrigem Druck und Umgebungstemperatur verarbeitet.

- Biogas: CH4 58% bis 70% + CO2: 42% bis 30%, Spuren von N2 und H2S < 500ppm

- Durchflussmenge: 400 bis 5.000 Nm3/h

- Druck: von 15 mbarg bis 30 mbarg (0,22 psig bis 0,44 psig)

- Temperatur: 0°C bis 37°C (32°F bis 99°F)

- Rohrleitung: DN300 (12") PN10 EN 1.4404 (SS316)

Die Herausforderung:

Aufgrund der technischen Herausforderungen wurde die Ultraschalltechnologie gewählt. Um genaue Messwerte zu erhalten, musste ein Kompromiss zwischen Messgeschwindigkeit und Druckabfall gefunden werden. Die technischen Ratschläge unseres Partners wurden berücksichtigt und man entschied sich für eine DN300-Leitung (12").

Die Lösung:

Wir lieferten unseren Gasdurchflussmesser mit unseren T5-Messwertgebern, die auf einer Durchflusszelle mit Luftkalibrierung montiert waren. Das ist eine Einrichtung, die sich gut für Niederdruckanwendungen eignet, wie wir sie bei Fackelleitungen sehen. Damit kann das Stockholmer Wasserwerk der Scandinavian Biogas Company nun eine genaue Rechnung stellen und den Energietransfer dank des fehlenden Druckabfalls maximieren.

Vorteile:

- Genaue und zuverlässige Messung

- Möglichkeit, bei sehr niedrigem Druck zu messen

- Fehlen von Druckabfall
