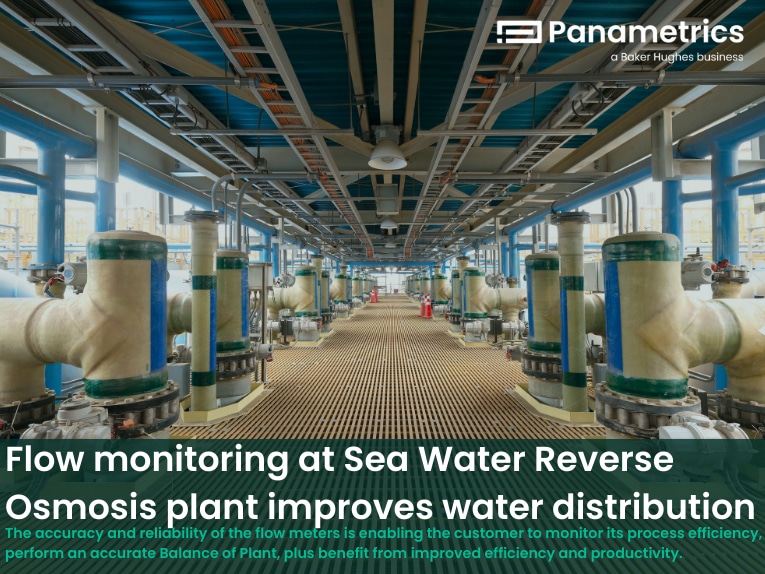

Durchflussüberwachung in einer Meerwasser-Umkehrosmoseanlage verbessert die Wasserverteilung

Die Genauigkeit und Zuverlässigkeit der Durchflussmessgeräte ermöglicht es dem Kunden, seine Prozesseffizienz zu überwachen, eine genaue Anlagenbilanz zu erstellen und von einer verbesserten Effizienz und Produktivität zu profitieren.

Zusammenfassung:

Eine der größten Meerwasser-Umkehrosmose-Anlagen (SWRO) in der MEATI-Region wandte sich an einen Panametrics-Vertriebspartner, um seine vorhandenen magnetischen Durchflussmesser zu verifizieren. Aufgrund der regelmäßigen Kalibrierungsanforderungen der magnetischen Durchflussmesstechnik suchte das Wartungsteam des Kunden nach einer praktischen Verifizierungsmethode für permanente und/oder temporäre (tragbare) Lösungen an großen Rohren. Bei dem Rohrmaterial handelte es sich um HDPE (hochdichtes Polyethylen) und GFK (glasfaserverstärkter Kunststoff), und die Rohrgrößen reichten von 800 mm bis 1600 mm (32" bis 64").

Anwendung:

Die Messungen wurden am Ausgang der Wasserleitung von der SWRO-Anlage zur Verteilerseite benötigt. Der Durchfluss wurde an Kunststoffrohren verschiedener Größen in der Nähe der Standorte der magnetischen Durchflussmesser für eine Wasserbilanzberechnung gemessen.

- Größe der Rohre: DN1200 (48")

- Werkstoff: GRP (Glasfaserverstärkter Kunststoff)

- Wandstärke: 7 mm

- Gerade Läufe: 20D / 15D stromaufwärts und stromabwärts

Die Herausforderung:

Der Kunde benötigte eine genaue und wiederholbare Lösung für die Durchflussmessung, die einfach zu installieren war und den Betrieb nicht aufhalten sollte. Mechanische Änderungen waren keine Option für die Überprüfung der vorhandenen Inline-Durchflussmessgeräte im Wassernetz.

Der Kunde testete eine Reihe von Clamp-On-Ultraschall-Durchflussmessgeräten. Um die Effektivität der Panametrics-Technologie zu demonstrieren, testete der Vertriebspartner eine Installation mit zwei Traversen an der 1200-mm-GFK-Rohrleitung mit zwei Messwertgebern auf derselben Seite des Rohrs. Der Kunde stellte fest, dass die Panametrics-Option im Vergleich zu Wettbewerbern schnelle, genaue und zuverlässige Ergebnisse lieferte.

1. AT600/PT900

2. CRS401 0,5Mhz / CRR592 1MHz Schallwandler

3. Einspannvorrichtung

4. Kabel

5. Solide Pad-Kupplung CPL-8

Lösung:

Bei der erfolgreichen Produktdemonstration wurden die Ultraschall-Clamp-On-Durchflussmesserlösungen Transport PT900 und Aquatrans AT600 eingesetzt. Dadurch wurde eine Übereinstimmung von 1 % bis 2 % zwischen den vorhandenen magnetischen Durchflussmessern und den Clamp-On-Messgeräten von Panametrics erreicht und deren Leistung überprüft.

Nach der erfolgreichen Vorführung gab der Kunde eine Bestellung auf und verfügt nun über eine Durchflussmesserlösung mit 1Mhz- und 0,5Mhz-Sensoren, die fest an der Hauptauslassleitung der SWRO installiert ist, sowie über einen weiteren tragbaren Durchflussmesser zur regelmäßigen Überprüfung der permanenten magnetischen Durchflussmesser.

Dank der Lösung von Panametrics verfügt der Kunde nun über eine Installation mit zwei Traversen, trotz großer Rohrgrößen und schwierigem Rohrmaterial. Dank der Genauigkeit und Zuverlässigkeit der Durchflussmesser kann der Kunde seine Prozesseffizienz überwachen, eine genaue Anlagenbilanz erstellen und von einer verbesserten Effizienz und Produktivität profitieren.
