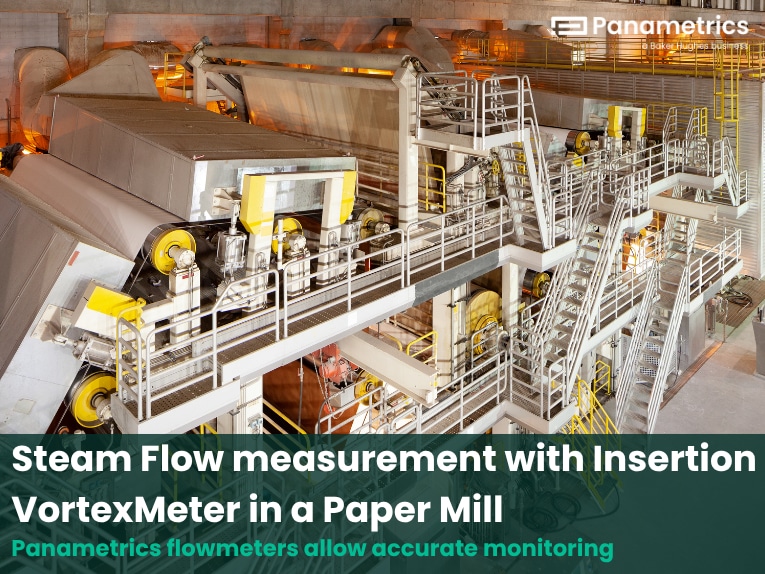

Dampfdurchflussmessung mit Insertion VortexMeter in einer Papierfabrik

{{{sourceTextContent.subTitle}}}

Panametrics-Durchflussmessgeräte ermöglichen eine genaue Überwachung

{{{sourceTextContent.description}}}

Zusammenfassung
Eine der größten Papierfabriken in den Golfstaaten (mit einer Jahresproduktion von 325.000 Tonnen, d.h. 65 Milliarden A4-Blättern pro Jahr) hatte Probleme mit den vorhandenen Durchflussmessern in der Dampfleitung ihres Kessels und wollte nach alternativen Lösungen suchen.

AnwendungRohrgröße und -material: 8" Sch 40, KohlenstoffstahlDampfdurchflussbereich : 1 - 70 Tonnen/StundeDampftemperatur : 100 - 191°C (212 - 376°F)Dampfdruck : 1 - 12 bara (14,5 - 174 psia)

Ein vorhandener Vortex-Durchflussmesser, der ungenaue Messungen lieferte, musste ersetzt werden. Der Kunde hatte kein genaues Bild von der tatsächlichen Dampfdurchflussmessung im Kesselsystem und kannte den Grund für die Fehlfunktion nicht. Nach einer Untersuchung des Standorts durch den Panametrics-Vertriebspartner wurde festgestellt, dass das vorhandene Messgerät keine Temperatur- und Druckmessungen aufzeichnete und der Messgerätehersteller keine angemessene technische Unterstützung zur Lösung des Durchflussmessproblems bot.

Der Panametrics-Vertriebspartner sammelte die Anwendungsdetails zusammen mit den Prozessdaten. Auf der Grundlage dieser Daten und der Auslegungsergebnisse war das Team in der Lage, eine geeignete Lösung vorzuschlagen

Herausforderungen
Aufgrund des Dichtebereichs und der Druck- und Temperaturschwankungen wurde das multivariable Wirbeldurchflussmessgerät MV82 VTP™ von Panametrics in Einsteckausführung mit Druck- und Temperatursensoren vorgeschlagen. für den Einbau des Messgeräts in die Dampfleitung wurden 2"-Einsteckdüsen empfohlen. Die Durchflussmessertechnologie von Panametrics wurde nahtlos implementiert, so dass der Kunde keine Ausfallzeiten zu verzeichnen hatte. Der Kunde ist mit der Lösung zufrieden und ist nun in der Lage, seinen Dampfverbrauch in Echtzeit genau zu überwachen und die Effizienz seines Kessels besser zu beurteilen. Er hat Panametrics gebeten, vier weitere Wirbeldurchflussmessgeräte an seinem Standort zu ersetzen.
