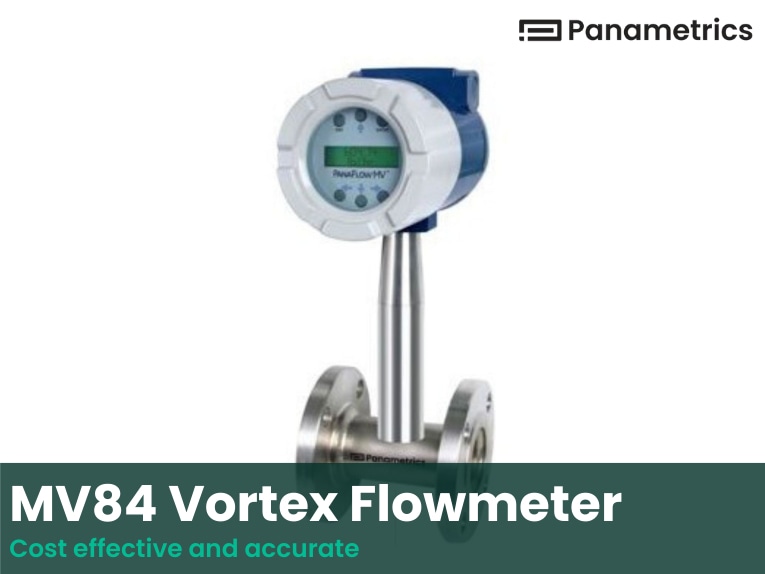

MV84 Vortex-Durchflussmesser

{{{sourceTextContent.subTitle}}}

Kostengünstig und genau

{{{sourceTextContent.description}}}

Multivariable Inline-Durchflussmesser für Masse, Temperatur und Druck.

Die wichtigsten Vorteile
- Multivariabler Wirbeldurchflussmesser mit integriertem Durchflussrechner zur Messung von Volumendurchfluss, Temperatur, Druck, Dichte, Energie und Massendurchfluss mit einem einzigen Messgerät
- Misst die meisten Gase, Flüssigkeiten und Dampf, ohne dass eine Neukalibrierung erforderlich ist
- Fortschrittliches Design und digitale Signalverarbeitung zur Schwingungsisolierung
- Kostengünstiges, genaues und zuverlässiges Messgerät für Volumen- und Massedurchflussmessungen
- Energiemanagement durch genaue gleichzeitige Messung von Temperatur und Massendurchfluss
- Fernüberwachung und Integration in DCS mit HART®-, Modbus®- und BACnet®-Kommunikationsprotokollen
- Erhebliche Kosteneinsparungen durch reduzierte Installationskosten, Verdrahtungsaufwand und Serviceunterstützung durch MV-Zähler
ohne bewegliche Teile
- Option zur Verkleinerung des Zählers zur Erweiterung des unteren Messbereichs

Anwendungen
- Ideal für Dampf mit hohen Temperaturen und hohen Geschwindigkeiten
- Energieerzeugung - Brennstoff- und Dampfanwendungen
- Industrie-HVAC, Energiemanagement in Bezirken
- Kommerzielles Energiemanagement in Gebäuden, auf dem Campus und in Einrichtungen
- Öl und Gas - Zuteilung von Erdgas
- Petrochemie - Massenbilanzierung, Beheizung von Reaktionsprozessen

Einzigartige multivariable Konstruktion
Der Panametrics, a Baker Hughes Company, PanaFlow MV84 In-line Multivariable Mass Vortex Durchflussmesser ist
die nächste Generation von Wirbelzählern. Das multivariable Design des PanaFlow MV84 besteht aus einem Vortex-Shedding
geschwindigkeitssensor, einem RTD-Temperatursensor und einem Festkörper-Druckmessumformer, der den Massendurchfluss von Dampf, Gasen und Flüssigkeiten misst. Andere Zählertypen verwenden externe Prozessmessungen zur Berechnung des Massendurchflusses. Die Temperatur- und Druckmessgeräte werden in der Regel nicht an der gleichen Stelle wie der Durchflussmesser installiert. Die Prozessbedingungen können zwischen den beiden Standorten stark variieren, was zu ungenauen Massendurchflussmesswerten führt. PanaFlow MV84 misst die Geschwindigkeit, die Temperatur und den Druck am selben Ort, was eine genauere Prozessmessung ermöglicht. Portfolio von Durchflussmesslösungen Panametrics hat sich verpflichtet, seinen Kunden die besten Technologien für ihre Durchflussmessanforderungen zu bieten. PanaFlow MV84 ist die neueste Ergänzung der PanaFlow-Familie von Durchflussmessgeräten und bietet effektive Lösungen für kleinere Rohrgrößen für eine Vielzahl von Anwendungen. Panametrics bietet den PanaFlow MV84 in einer Reihe von Konfigurationen an, die den Messanforderungen Ihrer Anwendung am besten entsprechen.

Lösungen für den Außendienst
Panametrics verfügt über ein weltweites Außendienstteam, das Sie bei der Inbetriebnahme der PanaFlow MV84-Durchflussmessgeräte unterstützt. Dieser Service umfasst die Überprüfung der ordnungsgemäßen Installation und Programmierung des Messgeräts und kann kundenspezifische Schulungen für Theorie, Betrieb und Wartung beinhalten. Regelmäßig geplante vorbeugende Wartungsbesuche sorgen dafür, dass die Zähler über Jahre hinweg gemäß den Spezifikationen und Ihren Erwartungen arbeiten. Massedurchflussmessung - echt multivariabel Der MV84 bietet Durchflussrechnerfunktionalität in einem kompakten Feldgerät. Die VTP-Option umfasst Temperatur- und Drucksensoren, die eine sofortige Anzeige des kompensierten Massendurchflusses von Gasen, Flüssigkeiten und Dampf ermöglichen. Zusätzlich zu den Ausgängen für die summierte Masse und die Alarmeinstellungen liefert die vor Ort konfigurierbare Elektronik bis zu drei analoge
4-20 mA-Ausgänge für fünf Prozessmessungen, einschließlich Volumendurchfluss, Massendurchfluss, Druck, Temperatur und Dichte. Zu den alternativen Konfigurationen für den Massendurchfluss gehören eine reine Temperaturkompensation (VT), die sich am besten für Sattdampfanwendungen eignet, und ein integriertes RTD mit einem externen Drucktransmitter (VT-EP), wenn ein vollwertiger Drucktransmitter gewünscht ist.

Energiemessung in Flüssigkeiten und Dampf
Die Energieüberwachungsoption VT-EM ermöglicht eine Echtzeit-Beugungsberechnung des Energieverbrauchs einer Anlage oder eines Prozesses. Der Zähler kann für die Messung von Dampf, Heißwasser oder Kaltwasser programmiert werden. Diese Option verwendet den MV84-Durchflussmesser zur Überwachung einer Seite des Prozesses, entweder des Vor- oder Rücklaufs, und nutzt den Eingang eines zweiten separaten Temperatursensors auf der gegenüberliegenden Seite des Prozesses zur Berechnung der Energieänderung. Zu den wählbaren Energieeinheiten gehören BTU, Joule, Kalorien, Wattstunden, Megawattstunden und Pferdestunden. Die lokale oder entfernte Elektronik zeigt zwei Temperaturen, Delta T, die Gesamtmasse und die Gesamtenergie an. Für die Energiemessung in Dampf bietet die Option VTP-EM zusätzlich einen Drucktransmitter für eine bessere Genauigkeit.

Volumendurchfluss für die meisten Gase und Flüssigkeiten
Das Basismodell MV84 liefert eine direkte Anzeige der volumetrischen Durchflussrate - im Allgemeinen die kostengünstigste Lösung für die Überwachung von Flüssigkeitsdurchflüssen in Anwendungen, die von allgemeinen Wasserdurchflüssen bis zur Durchflussmessung von Kohlenwasserstoffen reichen.
