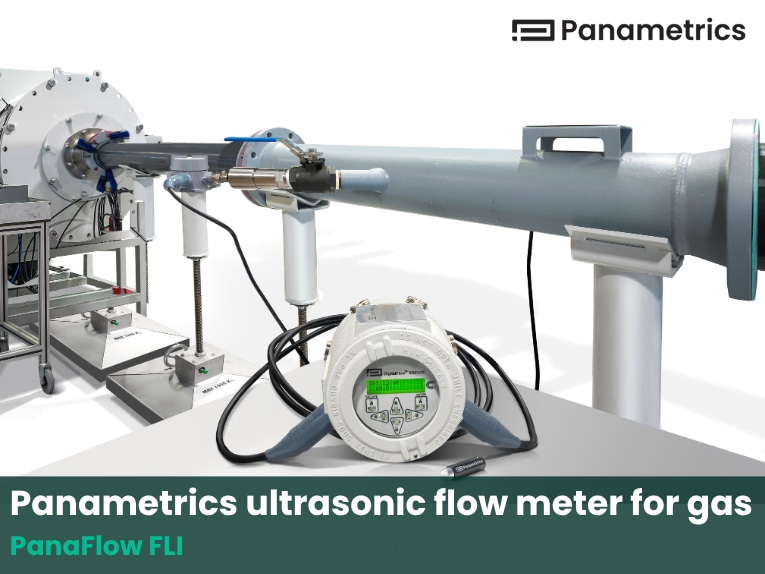

Panametrics-Ultraschall-Durchflussmesser für Gas

{{{sourceTextContent.subTitle}}}

PanaFlow FLI

{{{sourceTextContent.description}}}

PanaFlow FLI ist ein robustes und zuverlässiges Ultraschall-Durchflussmesssystem für die Überwachung eines breiten Spektrums von Gasströmen unter schwierigen Bedingungen. PanaFlow FLI ist entweder als Durchflusszelle (Spoolpiece) oder nur als Düse erhältlich und bietet somit Flexibilität für Ihre bestehenden oder neuen Durchflussanforderungen.

Anwendungsbeispiele
- Brenngas
- Natürliches Gas
- Entlüftungsgas
- Abgas
- Schiefergas
- Kohleflözgas
- Dampfrückgewinnung
- Biogas
- Fackelgas
- Dampf

Merkmale und Vorteile
- Bewährte Ultraschalltechnologie ohne abdriftende Messungen und ohne die Notwendigkeit einer regelmäßigen Kalibrierung.
- Keine Verengung im Rohr, die einen Druckverlust verursachen könnte.
- Großer Messbereich von 0-100m/s (328 ft/s) für die Überwachung in allen Prozessszenarien.
- Robuste und praxiserprobte Panametrics-Gassensoren aus Titan; andere Materialien je nach Stromzusammensetzung erhältlich.
- Neuer kompakter Einführungsmechanismus für 24 Stunden/7 Tage Dauerbetrieb und Zugang zum Messwertgeber.
- Fortschrittliche Diagnostik zum Verständnis und zur Verfolgung des Zustands und der Stabilität des Prozesses.

Transitzeit-Durchflussmessung
Bei dieser Methode dienen zwei Wandler sowohl als Ultraschallsignalgeneratoren als auch als Empfänger. Sie stehen in akustischer Verbindung miteinander, d. h. der zweite Wandler kann die vom ersten Wandler gesendeten Ultraschallsignale empfangen und umgekehrt.

Im Betrieb fungiert jeder Wandler als Sender, der eine bestimmte Anzahl von Schallimpulsen erzeugt, und dann als Empfänger für eine identische Anzahl von Impulsen. Das Zeitintervall zwischen Senden und Empfangen der Ultraschallsignale wird in beiden Richtungen gemessen. Wenn das Gas im Rohr nicht strömt, ist die Laufzeit stromabwärts gleich der Laufzeit stromaufwärts. Wenn das Gas jedoch strömt, ist die Transitzeit stromabwärts kleiner als die Transitzeit stromaufwärts. Die Differenz zwischen den Laufzeiten stromabwärts und stromaufwärts ist proportional zur Geschwindigkeit des strömenden Gases, und ihr Vorzeichen zeigt die Strömungsrichtung an.

Beste Technologie für schwierige Gase
Die Ultraschall-Durchflussmessung ist unabhängig von den Eigenschaften des Gases und beeinträchtigt die Strömung in keiner Weise. Alle in der Rohrleitung installierten Metall-Ultraschallwandler senden Schallimpulse stromaufwärts und stromabwärts durch das Gas. Die fortschrittlichen Ultraschalltransmitter von Panametrics verwenden eine fortschrittliche Signalverarbeitung und Korrelationserkennung, um die Durchflussrate unter schwierigen Bedingungen wie instationärem oder sogar bidirektionalem Durchfluss, pulsierendem Druck, schwankender Zusammensetzung und Temperatur, rauen Umgebungsbedingungen und extrem breit gefächerten Strömungen zu berechnen.
