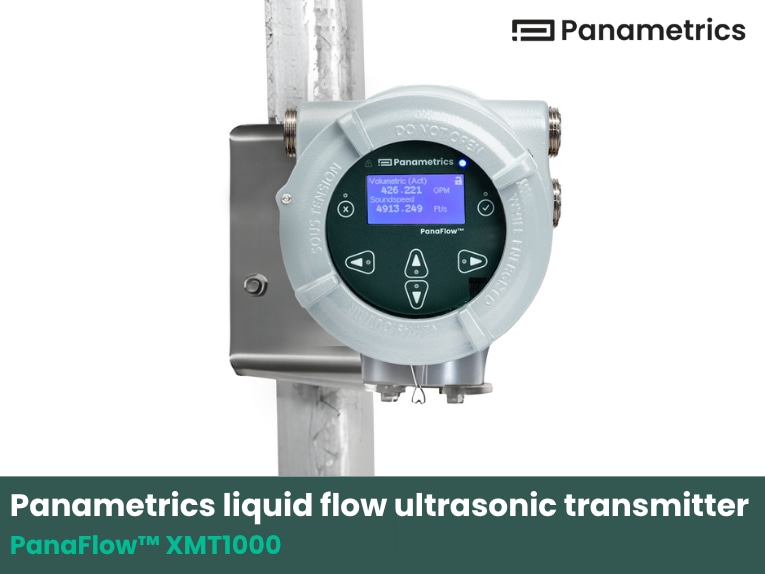

Panametrics Flüssigkeitsdurchfluss-Ultraschalltransmitter

{{{sourceTextContent.subTitle}}}

PanaFlow™ XMT1000

{{{sourceTextContent.description}}}

Der XMT1000 ist ein neuer, kostengünstiger Ultraschall-Durchflussmessumformer, der auf der Erfahrung von Panametrics im Bereich der Durchflussmessung und auf der jahrelangen zuverlässigen Leistung seines Vorgängers XMT868i aufbaut. Er bietet modernste Durchflussmessfunktionen in einem robusten, lokal oder dezentral montierten Messumformer, der für den Einsatz in Gefahrenbereichen zertifiziert ist. Er bietet ein neues Leistungsniveau mit verbesserter Genauigkeit, konfigurierbaren Eingängen
und Ausgänge sowie mehrere Optionen für den Ultraschallwandlerpfad.

Flüssigkeitsdurchflussmessungen für eine breite Palette von Anwendungen

Kohlenwasserstoff-Flüssigkeiten
Rohöl
Schmieröl
Diesel-Heizöl
Lösungsmittel
Verflüssigtes Erdgas (LNG)
Wasser und Abwässer
Destilliertes Wasser
Heißes/gekühltes Wasser
Chemikalien
Getränke
Nicht-intrusive, zuverlässige und genaue Durchflussmessung
Der PanaFlow XMT1000 stammt aus einer langen Reihe von bewährten Ultraschall-Durchflussmessern von Panametrics. Er bietet alle Vorteile der Ultraschall-Durchflussmessung: keine beweglichen Teile, die verschleißen können, keine Filter oder Siebe, kein Wartungsbedarf, kein Druckabfall, kein Abdriften und keine erforderliche regelmäßige Kalibrierung.

Sein integrierter digitaler Signalprozessor (DSP) bietet proprietäre digitale Signalcodierung und Korrelationserkennungsroutinen, automatische Anpassung an sich ändernde Flüssigkeitseigenschaften und dynamisch konfigurierte Betriebssoftware zur Vereinfachung der Programmierung.

Der XMT1000 bietet:

Verbesserte Genauigkeit von 0,3 % des Messwerts
Betrieb mit einem, zwei oder drei Kanälen
Vier konfigurierbare Eingänge/Ausgänge für analoge oder digitale Kommunikation
Eignung für eine breite Palette von Rohrgrößen und -materialien
SIL-Konfiguration verfügbar
Verbesserte Programmierbarkeit

Der XMT1000 verfügt über ein magnetisches Tastenfeld mit sechs Tasten, das eine sichere Programmierung und Diagnoseüberprüfung in explosionsgefährdeten (klassifizierten) Bereichen ermöglicht. Es ist nicht erforderlich, das Gehäuse zu öffnen, um einen PC zum Programmieren zu verwenden. Dadurch entfallen die Kosten und der Zeitaufwand für das Einholen von Genehmigungen für Heißarbeiten, und es ist kein zusätzliches Handprogrammiergerät erforderlich. Berühren Sie einfach das Glas des XMT1000 mit dem Magnetstift, um eine Parametereinstellung zu ändern.
Wenn Sie eine PC-Schnittstelle bevorzugen, ist der PanaFlow XMT1000 standardmäßig mit einer MODBUS RS485-Konnektivität ausgestattet, die einen vollständigen Zugriff auf die Diagnose und Programmierung des Messgeräts mit der PanaView Plus Software ermöglicht. PanaView Plus bietet außerdem die Möglichkeit der kontinuierlichen Aufzeichnung von bis zu 10.000 Punkten mit 26 Parametern pro Punkt.

Mehrkanal- und Mehrwegoptionen reduzieren die Kosten und verbessern die Leistung
Der XMT1000 kann als Ein-, Zwei- oder Dreikanalmessgerät konfiguriert werden und bietet so eine hohe Messflexibilität. Er bietet außerdem einen, zwei oder drei Ultraschallwandlerpfade. Ein einzelner Pfad kann eine kosteneffektive Durchflussmessung ermöglichen, während mehrere Pfade die Genauigkeit und Wiederholbarkeit der Durchflussmessung verbessern und Redundanz hinzufügen.

Passt sich automatisch an wechselnde Flüssigkeitseigenschaften an
Unsere einzigartige Funktion Automatic Tracking Window™ (ATW™), die standardmäßig in allen PanaFlow XMT1000-Transmittern enthalten ist, gewährleistet genaue Durchflussmessungen, selbst wenn die Flüssigkeitseigenschaften unbekannt sind oder sich ändern. ATW verschiebt das Empfängerfenster dynamisch, wenn sich die Schallgeschwindigkeit der Flüssigkeit ändert. Mit dieser leistungsstarken Funktion können Sie den Durchfluss messen, wenn die Schallgeschwindigkeit der Flüssigkeit unbekannt ist oder sich ändert.

Der Durchflusssender PanaFlow XMT1000 verwendet die Transitzeit-Durchflussmesstechnik

Bei der Transitzeit-Durchflussmessmethode werden zwei Messwertgeber eingesetzt, die sowohl als Ultraschallsignalgeber als auch als Empfänger dienen. Wenn sie an einem Rohr montiert sind, stehen sie in akustischer Verbindung miteinander. Im Betrieb fungiert jeder Wandler als Sender, der eine bestimmte Anzahl von Schallimpulsen erzeugt, und dann als Empfänger für eine identische Anzahl von Impulsen. Das Zeitintervall zwischen Senden und Empfangen der Ultraschallsignale wird in beiden Richtungen gemessen. Wenn die Flüssigkeit im Rohr nicht fließt, ist die Laufzeit stromabwärts gleich der Laufzeit stromaufwärts. Wenn die Flüssigkeit strömt, ist die Laufzeit stromabwärts kleiner als die Laufzeit stromaufwärts. Die Differenz zwischen den Laufzeiten stromabwärts und stromaufwärts ist proportional zur Geschwindigkeit der strömenden Flüssigkeit, und ihr Vorzeichen zeigt die Strömungsrichtung an.

Benetzte Messwertaufnehmer
Der XMT1000 kann mit einer Vielzahl von benetzten Systemen, einschließlich des PanaFlow-Systems, verwendet werden. Das PanaFlow-System bietet eine vollständig integrierte Durchflussmesserlösung, die die XMT1000-Elektronik, die Durchflusszelle und die Messwandler umfasst, was die Installation vereinfacht.
Der PanaFlow XMT1000 kann mit anderen PanaFlow-Systemen verwendet werden oder als kundenspezifische Messgerätelösung mit benetzten Messwertgebern konfiguriert werden, um spezifische Anwendungsanforderungen zu erfüllen.
